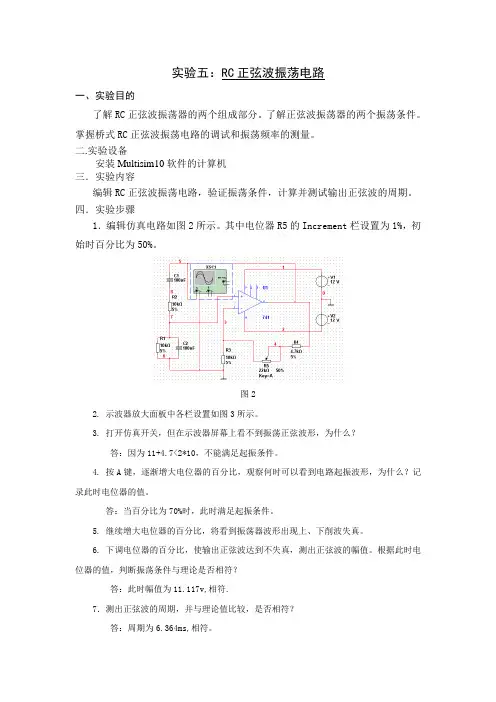

实验五：RC正弦波振荡电路
一、实验目的
了解RC正弦波振荡器的两个组成部分。

了解正弦波振荡器的两个振荡条件。

掌握桥式RC正弦波振荡电路的调试和振荡频率的测量。

二.实验设备
安装Multisim10软件的计算机
三．实验内容
编辑RC正弦波振荡电路，验证振荡条件，计算并测试输出正弦波的周期。

四．实验步骤
1．编辑仿真电路如图2所示。

其中电位器R5的Increment栏设置为1%，初始时百分比为50%。

图2
2. 示波器放大面板中各栏设置如图3所示。

3. 打开仿真开关，但在示波器屏幕上看不到振荡正弦波形，为什么？
答：因为11+4.7<2*10，不能满足起振条件。

4. 按A键，逐渐增大电位器的百分比，观察何时可以看到电路起振波形，为什么？记录此时电位器的值。

答：当百分比为70%时，此时满足起振条件。

5. 继续增大电位器的百分比，将看到振荡器波形出现上、下削波失真。

6. 下调电位器的百分比，使输出正弦波达到不失真，测出正弦波的幅值。

根据此时电位器的值，判断振荡条件与理论是否相符？
答：此时幅值为11.117v,相符.
7．测出正弦波的周期，并与理论值比较，是否相符？
答：周期为6.364ms,相符。

rc正弦波振荡电路设计
RC正弦波振荡电路的设计过程可以按照以下步骤进行：
1.确定振荡频率：根据需要，选择合适的振荡频率。

2.确定电路参数：根据振荡频率，计算RC电路的参数，即电阻R和电容C 的值。

对于正弦波振荡电路，振荡频率f与R和C的关系为f=1/2πRC。

因此，已知振荡频率f，可以求出R和C的值。

3.设计电路：根据计算出的R和C的值，设计RC正弦波振荡电路。

电路一般由放大器、RC电路和正反馈网络组成。

放大器可以选择合适的运放或比较器等器件，RC电路选择相应的电阻和电容器件，正反馈网络可以选择相应的电阻或电容元件。

4.调整电路：在实际应用中，可能需要根据实际情况对电路进行调整，以获得更好的性能。

例如，可以通过调整放大器的反馈系数、RC电路的元件值等来调整振荡频率和幅度。

5.测试电路：在调整完成后，对电路进行测试，观察是否能够正常工作并产生稳定的正弦波输出。

总之，RC正弦波振荡电路的设计需要综合考虑电路参数、元件选择、电路结构等因素，并经过调整和测试来获得最佳性能。

RC正弦波振荡电路1. 技术指标1.1 初始条件直流可调稳压电源一台、万用表一块、面包板一块、元器件若干、剪刀、镊子等必备工具设计、组装、调试RC正弦波振荡电路电路，使其能产生幅度稳定的低频振荡。

1.2 技术要求设计、组装、调试RC正弦波振荡电路电路，使其能产生幅度稳定的低频振荡2. 设计方案及其比较2.1 方案一RC文氏电桥振荡器：电路结构：放大电路，选频网络，正反馈网络和稳幅环节四个部分。

电路如图A所示：图A RC文氏电桥振荡器原理图1电路中噪声的电磁干扰就是信号来源，不过此频率信号非常微弱。

这就要求振荡器在起振时做增幅振荡，既起振条件是|AF|>1。

放大电路保证电路能够有从起振到动态平衡的过程，使电路获得一定幅值的输出量，本设计采用通用集成运放电路。

选频网络兼正反馈网络RC串并联网络使电路产生单一的频率振荡，本设计要求产生500Hz的正弦波，采用RC串并联选频网络，中心频率f0=500 Hz，ω=1/RC,则f0=1/2πRC，故选取C=0.2uF,故R=1.6K另外还增加了R1和RF负反馈网络，合理的选择R1和RF可以保证环路增益大于一。

电压放大倍数A=1+(RF/R1), 因为产生振荡的最小电压放大倍数为3，所以RF>=2R1，通过仿真，我选择R1=5K,RF=20K的滑动电阻。

一开始波形失真很严重，当调到35%，就是大约7K时，出现失真很小的正弦波，测得周期为2.16ms，频率F=1000/2.16=463KH,误差较小，基本符合要求。

仿真波形如下图B所示图B RC文氏电桥振荡器仿真波形图2作用是使输出信号的幅值稳定，本实验采用双向并联二极管作为稳幅电路。

利用电流增大时二极管动态电阻减小，电流减小时二极管动态电阻增大的特点，加入非线性环节，从而使输出电压稳定。

2.2 方案二RC移相振荡器电路结构电：由反向输入比例放大器，电压跟随器，和三节RC相移网络组成。

电路如图C所示：图C RC移相振荡器原理图电路原理：放大电路的相移为-180度，利用电压跟随器的阻抗变换作用减小放大电路输入电阻R1对RC相移网络的影响。

RC 正弦波振荡电路设计电气工程系 王文川任务三 RC 正弦波振荡电路一、RC 正弦波振荡器任务描述RC 正弦波振荡电路的描述学习目标RC 正弦波振荡电路的认识。

重点：RC 正弦波振荡电路的描述。

难点：RC 正弦波振荡电路的认识。

一、实验目的1、进一步学习RC正弦波振荡器的组成及其振荡条件2、学会测量、调试振荡器二、实验原理从结构上看，正弦波振荡器是没有输入信号的，带选频网络的正反馈放大器。

若用R、C元件组成选频网络，就称为RC 振荡器，一般用来产生1Hz～1MHz的低频信号。

1、RC移相振荡器。

电路型式如图12－1所示,选择R＞＞Ri图12－1 RC移相振荡器原理图振荡频率起振条件放大器A的电压放大倍数｜｜＞29电路特点简便，但选频作用差，振幅不稳，频率调节不便，一般用于频率固定且稳定性要求不高的场合。

频率范围几赫～数十千赫。

2、RC串并联网络（文氏桥）振荡器电路型式如图12－2所示。

振荡频率起振条件 ||＞3电路特点可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形。

图12－2 RC串并联网络振荡器原理图3、双T选频网络振荡器电路型式如图12－3所示。

图12－3 双T选频网络振荡器原理图振荡频率起振条件 ||＞1电路特点选频特性好，调频困难，适于产生单一频率的振荡。

注：本实验采用两级共射极分立元件放大器组成RC正弦波振荡器。

三、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、频率计5、直流电压表6、 3DG12×2 或 9013×2电阻、电容、电位器等四、实验内容1、RC串并联选频网络振荡器(1)(1)按图12－4组接线路图12－4 RC串并联选频网络振荡器(2) 断开RC串并联网络，测量放大器静态工作点及电压放大倍数。

(3) 接通RC串并联网络，并使电路起振，用示波器观测输出电压uO波形，调节Rf使获得满意的正弦信号，记录波形及其参数。
