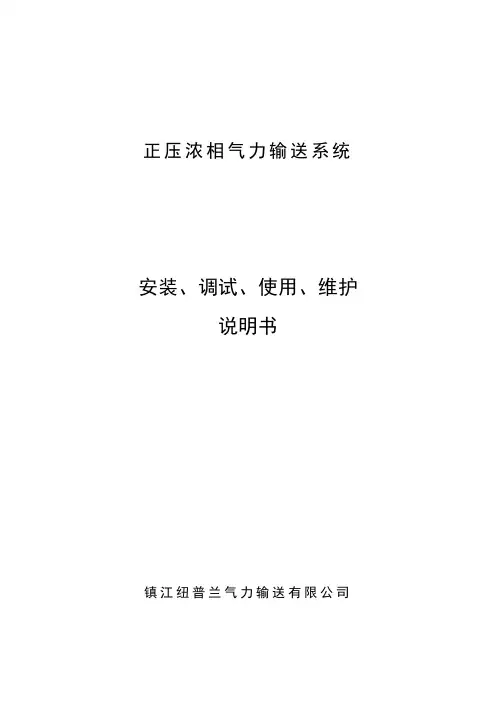

正压浓相气力输送系统安装、调试、使用、维护说明书镇江纽普兰气力输送有限公司目录1 概述------------------------------------------------------------------------------2 2系统组成------------------------------------------------------------------------3 3 系统工艺流程------------------------------------------------------------------5 4运输和存贮--------------------------------------------------------------------6 5 系统安装----------------------------------------------------------------------7 6系统调试-----------------------------------------------------------------------9 7运行-----------------------------------------------------------------------------12 8故障-----------------------------------------------------------------------------12 9维护---------------------------------------------------------------------------13 附表A 故障分析及排除方法-------------------------------------------------141概述1.0总则本工程采用纽普兰正压相气力输送系统，它是目前国际上一种先进的气力输送系统，它具有输送压力低、输送浓度高、无流态化、串联制下引式的输送特点。
系统简洁，布置方便，性价比高。
本操作规程有助于您熟悉系统安装、调试、使用、维护方面要点，安全、合理、经济地使用该系统。
遵循本操作规程有助于避免危险情况发生、减少修理成本和停机时间、提高可靠性和使用寿命。
在执行本操作规程时，还应参照现行国家事故预防及环境保护规范。
所有接触发送器部件的人都应知道并遵守这些操作规程。
在使用系统中，无论有何疑问，请随时于我公司工程部联系，您会得到满意的答复。
我公司保留对本操作规程中的解释和数据技术改动权利。
1.1原则虽然发送器及其部件是最先进的设备，且根据已被认可的安全工程规则设计，但仍有可能威胁使用者或第三者人身安全。
因此发送器应在运行状况良好、符合它们用途的场合使用，使用者要有安全第一的态度和危险意识，并能遵守操作规则，特别要提醒的是，必须尽快排除那些危及安全的因素！发送器及其部件只用于操作规程中规定的特定使用，任何超出此范围的使用都不符合技术规范，我公司不会对由此产生的事故负责。
事故损失将由用户独自承担。
特定使用还包括遵守操作规程和维护周期。
1.2安全符号说明请注意下列的一些安全符号，并遵守使用说明书中的相关的注意事项。
小心–有受伤的危险!这个符号指出了一种表示对员工的安全有危险的情况小心–危险!这个符号指出了一种潜在的即将发生的危险。
小心–有发生物资损失的危险!这个符号指出了一种可能导致装置损坏的操作警告–对生命有危险!这个符号指出一种由于电力造成对员工安全的危险。
1.3安全指令在打开该设备之前，你自己应该阅读这些使用说明，来熟悉它的保护、操作和监控单元。
操作人员必须胜任这个工作，并受到过培训和指导！不要对设备进行任何不熟练的修理或者更改。
在开始任何维修工作之前，设备需要从主机上断开连接，并且要确保防止意外重新启动的情况的发生。
在开始任何维修工作之前，请关闭设备上的原料的进料。
在开始任何维修工作之前，请去掉任何压力组件上的压力，例如电磁阀、气力传动装置等等。
另外，要防止发送器产生意外的加压。
在对发送器进行（维修）工作之前要放掉剩余的压力。
2 系统组成2.1 L型发送器2.2 T型发送器2.3 NPT型发送器2.4 NPD型发送器3 系统工艺流程3.1 L型发送器进料阀密封圈泄压，延时3秒（或其它设定的时间），打开进料阀，开始落料，当料位到或落料时间到（设定时间现场可调），关进料阀，3秒后进料阀密封圈进行充压，当密封压力开关给出信号后，打开管路上的出料阀，出料阀打开到位后打开进气阀、补气阀，进行物料输送，当输送压力开关给出信号，表示输送过程结束，关进气阀、补气阀，延时3秒，关出料阀，系统进入下一次循环过程。
3.2 T型发送器进料阀密封圈泄压，延时3秒（或其它设定的时间），打开进料阀，开始落料，当料位到或落料时间到（设定时间现场可调），关进料阀，3秒后进料阀密封圈进行充压，当密封压力开关给出信号后，打开管路上的出料阀，出料阀打开到位后打开进气阀、补气阀，进行物料输送，当输送压力开关给出信号，表示输送过程结束，关进气阀、补气阀，延时3秒，关出料阀，系统进入下一次循环过程。
3.3 NPT型发送器进料阀密封圈泄压，延时3秒（或者其它设定时间），打开进料阀、平衡阀，开始落料，当料位到或落料时间到（设定时间现场可调），关进料阀、平衡阀，3秒后进料阀密封圈进行充压，当密封压力开关给出信号后，出料阀密封圈泄压，延时3秒，打开管路上的出料阀，出料阀打开到位后打开进气阀、补气阀，延时6秒，开助吹阀，进行物料输送，当输送压力开关给出信号，表示输送过程结束，关进气阀、补气阀、助吹阀，延时3秒，关出料阀，3秒后出料阀密封圈进行充压，当密封压力开关给出信号后，系统进入下一次循环过程。
3.4 NPD型发送器进料阀密封圈泄压，延时3秒（或者其它设定时间），打开进料阀、平衡阀，开始落料，当料位到或落料时间到（设定时间现场可调），关进料阀、平衡阀，3秒后进料阀密封圈进行充压，当密封压力开关给出信号后，打开管路上的出料阀，出料阀打开到位后打开进气阀组，进行物料输送，当输送压力开关给出信号，表示输送过程结束，关进气阀组，延时3秒，关出料阀，系统进入下一次循环过程。
3.5吹堵工艺流程排堵装置的原理是使用正吹反抽法进行排堵。
当输送管路上的压力开关探测到输送压力高于设定压力（此压力根据现场工况设定）并保持一段时间不下降，系统会自动转入排堵程序。
首先打开排堵阀组中的气动阀门，这时输送管道中的物料会有一定的松动，延时一定时间后，关闭排堵阀组中的气动阀门，然后打开进气阀，对松动的物料进行冲击，如果压力还居高不下，再重复上述步骤，如此重复几次，直到管道吹通为止。
当管道吹通后，程序又会转入正常程序。
注：以上时间、压力等参数应根据现场实际情况确定。
4 运输和存贮4.1运输运输系统零部件发货时，应根据供货清单核实要装运的货物是否齐全，货物于装箱单的内容是否一致。
对要求防雨、防震、防冲击的包装箱应在包装箱上加注标志。
对于裸装货物，应用标牌注明货物名称、数量、到货站地址。
在运输输送系统时要遵守以下条款：要用不仅提升而且适合运输的起重机和升降机，同时要求这些设备要有足够的承载能力或容量。
用货物升降机、升降式装卸车或起重机运送压力设备及其部件。
严禁在悬荷下站立或工作确保各部件装配精确，无任何扭曲或变形4.2存贮为保证系统零部件存贮质量，应根据包装物标志要求分门别类地存贮。
对阀门、控制柜、测量器具、法兰、开关柜等要求室内存贮的，应存贮在通风、干净的货房内。
对发送器、管道、弯头等可露天存放。
5 系统安装5.1概述只有受过专门训练和培训的员工，并具有相应资质的员工才可安装设备。
负责安装的一方要对非专业装配引起的损坏负责。
装配前必须做以下几件事：➢根据取货单核实所要安装的设备及零部件是否齐全；➢对于设备进行目测检查；➢根据装配图，在装配地检查、测量安装部位的连接点应根据图纸安装无损部件。
装配时应避免损坏零、部件。
例如避免电花火、焊渣以及各种机械损伤。
装配时要戴安全设施，穿防护衣。
必须服从安全管理员的命令。
5.2 法兰连接去除法兰表面的任何灰尘或油污。
连接法兰的所有螺栓必须按照对称的十字交叉的顺序拧紧。
5.3 密封法兰接头标准化符合工业标准，例如发送器的连接件、输运管道、排水管道、排气管道等，都要用石棉橡胶板密封，其厚度为3mm。
密封方法如下：内径=管道内径外径=法兰螺栓孔节圆直径这种密封方法主要是防止挤出。
螺栓连接用生料带密封。
对于非标准的法兰连接，如角法兰（例如：），当温度大于80°C时，要求用密封带进行密封，法兰连接的一侧要求使用密封胶。
所有法兰入口都是在内部密封。
在拐角出密封带必须交迭在一起。
5.4安装前的准备工作工种人员：起吊工、钳工、电焊工、电工、热控人员等安装工具：起吊工具、氧乙炔气割设备、电焊机、手提砂轮机、转尺、水平仪、万用表、扳手、榔头等安装前做好安装现场的清理工作。
对改造工程，应将原除灰设备拆掉或移位；对新建工程应将安装现场清理干净，安装层找平。
5.5安装顺序顺序原则：先设备后管道、先主要设备后辅助设备、先机务后电气热控5.5.1安装人员应认真阅读安装图纸、说明书等技术资料，熟悉安装技术要求，安装顺序，并穿戴安全设施。
5.5.2对照安装图纸等，检查设备，安装设备时，本着先上后下的原则，先安装手动插板门、进料阀、后安装发送器，再安装进气阀组。
➢注意各法兰间加衬石棉橡胶密封垫，厚度为3mm。
➢螺栓紧固应按照对角顺序原则，确保密封可靠。
➢注意使相关发送器的出口在一条中心线上，发送器于基础应安装牢固。
➢阀门手轮及气缸朝向一致便于操作。
➢阀门应注意进出口方向。
➢进料阀在安装过程中，请勿因连接管焊接烧损密封圈。
➢进气阀组进入发送器的管道应有不少于300mm直端管道。
➢进入各补气环的补气管道应从上向下进入，并装有单向阀，安装时应注意单向阀的方向。
➢助推阀应尽可能靠近输送管道。
5.5.3按照图纸要求，连接输送管道及其它管道。
➢安装时各螺纹连接部分应缠几层生料带后再连接，使之紧密不漏气。
➢注意输送管道连接法兰应使管道中心线对中，对轴度的控制在1.5mm，法兰连接密封可靠。
➢气源管道走向合理、美观，做到横平竖直。
➢对管道按照规范要求设置安装管道支架。
对管道要求密封。
对气源管道特别是仪用气源管道应注意管道内腔清洁。
➢补气环安装时应按图施工，注意方向，严禁反装。
➢单向阀是防止灰逆流的阀门，安装时应按图施工，注意方向，严禁反装。
➢对连接平衡阀与灰斗的平衡管，应安装在灰斗高料位以上500mm处，对吹堵管道与灰斗相连接，同样要按此要求。
