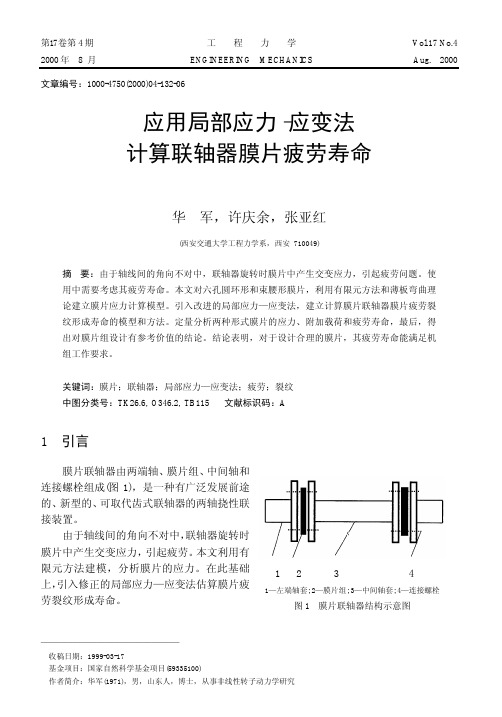

第17卷第4期工 程 力 学Vol.17 No.42000年 8 月ENGINEERING MECHANICS Aug. 2000———————————————收稿日期：1999-03-17基金项目：国家自然科学基金项目(59335100)作者简介：华军(1971)，男，山东人，博士，从事非线性转子动力学研究文章编号：1000-4750(2000)04-132-06应用局部应力–应变法计算联轴器膜片疲劳寿命华 军，许庆余，张亚红(西安交通大学工程力学系，西安 710049)摘 要：由于轴线间的角向不对中，联轴器旋转时膜片中产生交变应力，引起疲劳问题。
使用中需要考虑其疲劳寿命。
本文对六孔圆环形和束腰形膜片，利用有限元方法和薄板弯曲理论建立膜片应力计算模型。
引入改进的局部应力—应变法，建立计算膜片联轴器膜片疲劳裂纹形成寿命的模型和方法。
定量分析两种形式膜片的应力、附加载荷和疲劳寿命，最后，得出对膜片组设计有参考价值的结论。
结论表明，对于设计合理的膜片，其疲劳寿命能满足机组工作要求。
关键词：膜片；联轴器；局部应力—应变法；疲劳；裂纹中图分类号：TK26.6, O346.2, TB115 文献标识码：A1 引言膜片联轴器由两端轴、膜片组、中间轴和连接螺栓组成(图1)，是一种有广泛发展前途的、新型的、可取代齿式联轴器的两轴挠性联接装置。
由于轴线间的角向不对中，联轴器旋转时膜片中产生交变应力，引起疲劳。
本文利用有限元方法建模，分析膜片的应力。
在此基础上，引入修正的局部应力—应变法估算膜片疲劳裂纹形成寿命。
1 2 3 41—左端轴套; 2—膜片组; 3—中间轴套; 4—连接螺栓图1 膜片联轴器结构示意图应用局部应力—应变法计算联轴器膜片疲劳寿命133 2 膜片应力分析膜片是膜片挠性联轴器的关键性部件，由于轴线间偏移、传递转矩、承受离心力，膜片工作时处于复杂的受力状态。
膜片作为弹性元件，承受的负荷如表1所示。
