《卫生间设计要领》PPT课件

台同宽即可。
4、预留座厕的宽度不少于0.75米，座厕美观、舒适、实用的优势日渐流行。如今市面上许多国产的座厕质量和观感都不错。能充分考虑到目前国内卫生间面积偏小的特点，体积都不大。反观进口座厕则普遍“身宽体胖”，如非特殊喜好，请再三考虑。因为座厕安装
的宽度需尽能安排在0.75米以上，这才方便使用。
是O.9x0.9米，大家可根据洗手间面积条件去选购，储物空间不可少。
1. 使用要方便、舒适。卫生间的主要功能是洗漱、沐浴、便溺，有的家庭的卫生间还有化妆、洗衣等功能。现在的卫生间流行“干湿分离”，有些新式住宅已经分成盥洗和浴厕两间，互不干扰，用起来很方便。那些一间式的卫生间可以用推拉门或隔断分成干湿两部分，这是一个简单而非常实用的选择。
• 小便槽按每位0.60m长度计作一件，盥洗槽按每位0.70m长度计作一件。
2.厕所的设备布置
• 根据规范《民用建筑设计通则》JGJ 37-87 • (1)隔间：
– 厕所和浴室隔间的平面尺寸不应小于下表的规定 :表书P268 图11-17 – 厕所隔间高度应为1.50～1.80m，淋浴和盆浴隔间高度应为1.80m。
• (2)卫生设备间距
卫生设备间距(1)
• 卫生设备间距应符合下列规定
– 1、第一具洗脸盆或盥洗槽水嘴中心与侧墙面净距不应小于 0.55m；
– 2、并列洗脸盆或盥洗槽水嘴中心距不应小于0.70m； – 3、单侧并列洗脸盆或盥洗槽外沿至对面墙的净距不应小于
1.25m； – 4、双侧并列洗脸盆或盥洗槽外沿之间的净距不应小于1.80m;
4. 装饰风格要统一。卫生间的风格应予整个居室的风格一致，其他房间如果是现代风格，那么卫生间也应是现代风格。卫生间装修也是体现家庭装修档次的地方。装饰风格应亮丽明快，一般不压选择较灰暗的色调。由于国内较多家庭的卫生间面积都不大，选择一些色彩亮丽的墙砖会使空间感觉大一些，室内装饰材料应质地细腻，易清洗，防腐、防潮要求也较高。影响把握住整体空间的色调，再考虑墙砖、地砖几顶面吊顶的材料。

公共卫生间布置.ppt111 (1)

简陋的公厕
现代化的公厕
二、现代公共厕所的分类
1、现代公共厕所的分类
（1）按建筑形式分有独立式、附建式和移动式三类（2）建筑结构形式分有钢结构、木结构、钢筋混凝土结构、砖木结构等（3）按冲洗方式分可分为水冲式公厕和旱厕两类。
（4）按等级分( 根据《城市公共厕所设计标准》）独立式公共厕所按建筑类别应分为三类： A 商业区、重要公共设施、重要交通客运设施，公共绿地及其他环境要求高的区域应设置一类公共厕所； B 城市主、次干路及行人交通量较大的道路沿线应设置二类公共厕所； C 其他街道和区域应设置三类公共厕所。附属式公共厕所按建筑类别应分为二类： A 大型商场、饭店、展览馆、机场、火车站、影剧院、大型体育场馆、综合性商业大楼和省市级医院应设置一类公共厕所； B 一般商场（含超市）、专业性服务机关单位、体育场馆、餐饮店、招待所和区县级医院应设置二类公共厕所。
（1）广场和主要交通干路两侧；（2）车站、码头、展览馆等公共建筑附近；（3）风景名胜古迹游览区、公园、市场、大型停车场、体育场（馆）附近及其它公共场所；（4）新建住宅区及老居民区。
公共厕所的相间距离或服务范围：主要繁华街道公共厕所之间的距离宜为300～500m，流动人口高度密集的街道宜小于300m，一般街道公厕之间的距离约750～1000m为宜；居民区的公共厕所服务范围：未改造的老居民区为100～150m，新建居民区为300～500m（宜建在本区商业网点附近）。
（6）各类公共厕所蹲位不应暴露于厕所外视线内，蹲位之间应有隔板，隔板高度自台面算起，应不低于0.9m。（7）通槽式水冲厕所槽深不得小于0.40m，槽底宽不得小于0.15m，上宽为0.20～0.25m。（8）一、二类公共厕所的男、女厕应最少各设一个洗手盆，蹲（坐）位数超过10个以上，可酌情增加。公共厕所内每个蹲位应设置坚固、耐腐蚀挂物钩。（9）单层公共厕所窗台距室内地坪最小高度为1.80m；双层公厕窗台距楼地面最小高度为1.50m。（10）男、女厕大便蹲（坐）位分别超过20时，宜设双出入口。（11）厕所管理间面积为5～12m2，工具间面积为1～ 2m2。（12）公共厕所的进出口处，必须设有明显标志，标志包括中文（一类厕所可加英文）和图像。

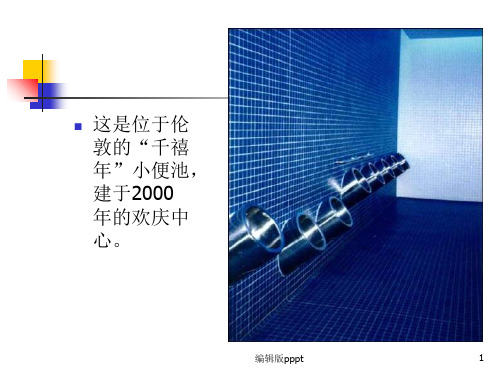

公共厕所设计ppt课件

编辑版pppt
14
编辑版pppt
15
设计原则
卫生、适用、经济 ------1987年
文明、卫生、方便、适用、节水、防臭----2005年
编辑版pppt
16
住宅卫生间常用布置形式
卫生间设施布置说明
1.卫生间门洞口宽度不应小于700mm。门应设有效面积大于 0.2m2的通风百叶或者距地面留出15mm~20mm的缝隙 2.洗手台宽最小距离500mm，适宜距离600mm。 3.浴缸尺寸1524mm×760(810)mm,净长1550mm。 4.防水高度应大于1800mm。 5.1根立管的管井净尺寸250mm×250mm，2根立管的管井净尺寸250mm×500mm。立管尽量靠近坐便器。
（2）、卫生间不应直接布置在下层住户的卧室、起居室（厅）、餐厅和厨房的上层。可布置在本
套内的卧室、起居室（厅）和厨房的上层；并均应有防水、隔声和便于检修的措施。(注:卫生间也
不能布置在工人房的上层,但可布置在储藏间的上层)
（3）、套内应设置洗衣机的位置。（4）、卫生间应设置便器、洗浴器、洗面器等设施或预留位置。（5）、卫生间可布置在地下室或半地下室，且必须采取采光、通风、日照、防潮、排水及安全防护措施。（6）、大户型主卫生间宜洗、浴分间设，洁具设施要与户型档次相匹配；应设管道井。
编辑版pppt
41
编辑版pppt
42
编辑版pppt
43
编辑版pppt
44
编辑版pppt
45
编辑版pppt
46
编辑版pppt
47
感谢亲观看此幻灯片，此课件部分内容来源于网络，如有侵权请及时联系我们删除，谢谢配合！
48
36

公共卫生间布置.ppt111

公共卫生间的作用
❖ 不再是只供生理需要的地方，应该是一片让人放松、清洁、恢复体力的绿洲
❖ 建筑是对外交流的窗口，其公共卫生间通常决定了人们对这所建筑印象的好坏
公共卫生间特点
❖ 人流量大 ❖ 使用频率高
公共卫生间设计理念
❖ 卫生、节水（感应）
公共卫生间设计理念
❖ 舒适 ❖ 防破坏
公共卫生间布置
公共卫生间布置
❖ 有异味？自动加香机
残疾人卫生间
❖ 放物台长、宽、高为 0.80m×0.50×0.60m，台面宜采用木制品或革制品。挂衣钩可设高1.20m的挂衣钩。
清新舒适
总体感觉
❖ 装饰挂画ቤተ መጻሕፍቲ ባይዱ
❖ 绿植
公共卫生间布置
❖ 绿植
公共卫生间布置
公共卫生间布置
❖ 烘手器
公共卫生间布置
❖ 洗手间台面置物架放置化妆包、手包以防沾水
公共卫生间布置
❖ 清洁用具 ❖ 洗手液 ❖ 润肤露 ❖ 护手霜 ❖ 梳子 ❖ 扫帚 ❖ 擦手纸
❖ 挂钩
公共卫生间布置
公共卫生间布置
❖ 小件物品存放台另配记事本和笔

《公厕建筑设计》课件

制定安全管理制度，定期进行安全检查，及时消除安全隐患
。
施工后的验收与维护
竣工验收
按照相关规定组织竣工验收，确保施工质量符合设计要求。
维护计划
制定详细的维护计划，定期对公厕设施进行检查、保养和维修。
使用培训
对公厕管理人员进行使用和维护培训，确保正确使用公厕设施。
应急处理
制定应急处理预案，及时处理公厕设施突发故障和问题。
混凝土结构
混凝土结构公厕建筑耐久性好、结构安全稳定，但施工周期较长。
建筑结构的安全与稳定性
抗震性能
公厕建筑应具备足够的抗震性能，以应对地震等自然灾害。
荷载能力
根据公厕的使用需求，合理计算建筑结构的荷载能力，确保安全可靠。
防滑处理
地面材料应选择防滑性能好的材料，以降低意外事故的发生风险。
04
公厕建筑的施工与维护
施工前的准备工作
现场勘查
对施工现场进行实地考察，了解地形、地质、水文等条件，
以便制定合适的施工方案。
设计图纸会审
组织相关人员对设计图纸进行审查，确保设计符合规范要求，无遗漏、错误。
施工组织设计
根据现场情况和设计要求，编制详细的施工组织设计，包括施工进度、人员、设备、材料等安排。
独立式与附属式设计
独立式公厕提供便利的进出通道，附属式则能节约土地资源。
卫生设施设计
洗手设施
提供洗手台、洗手液和干手器，方便使用。
卫生纸和垃圾桶
设置卫生纸架和垃圾桶，满足卫生需求。
通风与采光设计
自然通风
利用自然风力进行通风，减少能耗。
自然采光
利用窗户引入自然光，减少人工照明。
节能与环保设计

《公厕的设计》课件

旅游景区公厕设计案例
旅游景区公厕设计案例一
该案例以某著名自然风景区的公厕为例，强调了环保材料的使用、与自然景观的融合以及游客使用的便捷性，如设置指示牌、提供手纸等。
旅游景区公厕设计案例二
该案例介绍了一座位于历史古迹景区的公厕，其设计风格与周围古建筑相协调，同时注重提供充足的照明、良好的通风以及家庭卫生间等设施。
在合适的位置设置儿童座椅，方便家长为儿童更换尿布或擦拭。
亲子卫生间
提供设有亲子卫生间的公厕，方便家长和儿童共同使用。
老年友好型设计
防滑地面
采用防滑材料铺设地面，降低老年人滑倒的风险。
扶手设计
在公厕内增设扶手，便于老年人起身和保持平衡。
呼叫按钮
在公厕内设置呼叫按钮，以便老年人需要帮助时及时寻求援助。
《公厕的设计》ppt课件
• 公厕设计概述 • 公厕的布局与空间规划 • 公厕的设施与设备 • 公厕的环保与节能设计
• 公厕的人性化设计 • 公厕设计的实际应用与案例分析
01 公厕设计概述
公厕设计的意义
提高公共卫生水平
公厕作为公共设施，其设计直接影响到使用者的卫生状况，良好的设计能够提供更清洁、舒适的
环境。
提升城市形象
公厕作为城市基础设施的一部分，其设计水平也反映了城市的形象和品质。
满足人们需求
公厕设计需满足人们的基本生理需求，提供方便、舒适的使用体验。
公厕设计的基本原则
01
02
03
04
实用性原则
公厕设计应注重其实用性，确保满足使用者的基本需求。
卫生性原则
公厕设计需注重卫生，保持环境清洁、干燥，减少细菌滋生
03 公厕的设施与设备

卫生间设计标准ppt课件

墙面设计——装饰材料篇
防水壁纸、防水涂料、马赛克、大理石、瓷砖等
瓷砖墙面效果干湿区均可使用
马赛克墙面效果干湿区均可使用
大理石墙面效果干湿区均可使用
防水壁纸墙面效果适合干区使用
防水涂料墙面效果适合干区使用
表1：现代逻辑排砖样式
形式
图例
瓷砖正拼（分色&花片）
瓷砖斜拼（分色&花片
瓷砖中间正拼两边正拼
墙面设计——排砖样式篇
③
①
⑤
④
②
⑥
①
②
③
④
⑤
⑥
四、卫生间空间尺度
在传统的室内设计规划中，卫浴空间常常不是人们特别关注的地方。一时卫浴间常作为私密的场所，它一般仅仅是供主人洗漱。方便、沐浴用，是一个羞于向人展示的地方，建筑房屋的时候，往往也是把其安置在一个不起眼的角落里。二是卫生间在家居总体设计中所占比例较小，对于一个使用对象单一的场所。人们觉得也没必要花大把的时间在一个并不会向人们展示的地方上。随着人们生活观念的改变和生活品质的提高。卫浴间设计成为家庭装修中必不可少的一环。大量的设计分析表明：舒适性、宜人性、科学性成为判断卫浴间设计质量优劣的标准。人体工程学原理成为卫浴间环境设计的重要依据。
吊顶设计——装饰材料篇
桑拿板、集成吊顶（铝扣板）、PVC扣板、防水石膏板等
石膏板吊顶效果造型顶、平顶均适用
铝扣板吊顶效果适用于平顶
PVC吊顶效果适用于平顶
桑拿板吊顶效果叠级吊顶、平顶适用
吊顶设计——石膏板的多样设计
表1：现代逻辑石膏板吊顶样式
形式
图例
石膏板平顶&灯槽
表2：古典逻辑石膏板吊顶样式
卫生间在户型中的常见位置与采光

卫生间设计规范ppt课件 (2)

1、名词定义
无障碍厕位barrier-free toilet cubical：公共厕所内设置的、乘轮椅残疾人可进入和使用的带坐便器及安全抓杆的隔间厕位。
无障碍厕所barrier-free lavatory：供残疾人、老年人及妇幼使用的无障碍实施齐全的小型厕所。
无障碍盆浴间barrier-free bath room:方便乘轮椅者进入和使用的盆浴间。无障碍淋浴barrier-free shower room: 方便乘轮椅者进入和使用的淋浴间。安全抓杆grab bar: 在无障碍厕位、厕所、淋浴内，协助行动不方便者安全平移和
起立的一种设施。低位小便器tow-level urinal:方便乘轮椅的男性残疾人使用的小便器。
精选PPT课件
4
二、布置篇
1、公共卫生间布置
（1）、建筑物的厕所、盥洗室、浴室不应直接布置在餐厅、食品加工、食品贮存、医药、医疗、变配电等有严格卫生要求或防水、防潮要求用房的上层;公共卫生间内产生噪声的设备（如水箱、水管等），不宜安装在与办公、宿舍、病房等相邻的墙上，否则应有隔噪声措施. 配强、弱电的用房不应设在厕所、浴室或其他经常积水场所的正下方或贴邻。（2）、公用厕所男女厕位应适当增加女厕的蹲(坐)位数和建筑面积，男蹲(坐、站)位与女蹲 (坐)位比例以1：1～2：3为宜，商业区以2：3为宜。（3）、公用男女厕所宜分设前室，或有遮挡措施。无前室的卫生间外门不宜同办公、居住等房门相对。（4）、公用厕所宜设置独立的清洁间，内设拖布池、拖布挂钩及清洁用具存放的柜架。（或男女厕所均设拖布池，现也有用水桶代替拖布池的做法。）（5）、男女厕所宜相邻或靠近布置，便于寻找和上下管道集中布置，但应避免视线干扰。（6）、室内宜有自然采光和直接自然通风。无通风窗口的卫生间应有机械通风换气措施。（与住宅厨房设计不一样）

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5
简陋的公厕
6
现代化的公厕
7
二、现代公共厕所的分类
1、现代公共厕所的分类
（1）按建筑形式分有独立式、附建式和移动式三类
（2）建筑结构形式分有钢结构、木结构、钢筋混凝土结构、砖木结构等
（3）按冲洗方式分可分为水冲式公厕和旱厕两类。
8
（4）按等级分( 根据《城市公共厕所设计标准》）
独立式公共厕所按建筑类别应分为三类： A 商业区、重要公共设施、重要交通客运设施，公共绿
16
（5）卫生设备间距
1 洗脸盆或盥洗槽水嘴中心与侧墙面净距不宜小于0.55m； 2 并列洗脸盆或盥洗槽水嘴中心间距不应小于0.70m； 3 单侧并列洗脸盆或盥洗槽外沿至对面墙的净距不应小于1.25m； 4 双侧并列洗脸盆或盥洗槽外沿之间的净距不应小于1.80m； 5 浴盆长边至对面墙面的净距不应小于0.65m；无障碍盆浴间短边净宽度不应小于2m； 6 并列小便器的中心距离不应小于0.65m； 7 单侧厕所隔间至对面墙面的净距：当采用内开门时，不应小于 1.10m；当采用外开门时不应小于1.30m；双侧厕所隔间之间的净距：当采用内开门时，不应小于1.10m；当采用外开门时不应小于 1.30m； 8 单侧厕所隔间至对面小便器或小便槽外沿的净距：当采用内开门时，不应小于1.10m；当采用外开门时，不应小于1.30 m。17ຫໍສະໝຸດ 181920
21
（6）各类公共厕所蹲位不应暴露于厕所外视线内，蹲位之间应有隔板，隔板高度自台面算起，应不低于0.9m。（7）通槽式水冲厕所槽深不得小于0.40m，槽底宽不得小于0.15m，上宽为0.20～0.25m。（8）一、二类公共厕所的男、女厕应最少各设一个洗手盆，蹲（坐）位数超过10个以上，可酌情增加。公共厕所内每个蹲位应设置坚固、耐腐蚀挂物钩。（9）单层公共厕所窗台距室内地坪最小高度为1.80m；双层公厕窗台距楼地面最小高度为1.50m。（10）男、女厕大便蹲（坐）位分别超过20时，宜设双出入口。（11）厕所管理间面积为5～12m2，工具间面积为1～ 2m2。（12）公共厕所的进出口处，必须设有明显标志，标志包括中文（一类厕所可加英文）和图像。
1852年英国伦敦修建了世界第一座抽水马桶的公厕，这时许多人第一次享受到抽水马桶的好处。而这已是哈林顿的发明300多年之后的事了。
4
4、我国现代公共厕所发展概述
我国建国以后至七、八十年代的很长时间内公共厕所一直存在“脏、乱、差、少” 的问题。改革开放后，一些大中城市有很多公厕被人承包收费，但是并未得到认可。今天，人们已逐渐认识到公共厕所是表现城市细节的一种基础设施，它能折射出一座城市的文明水准，以及整个城市的文化品位。
（2）室内净高以3.5～4.0m为宜（设天窗时可适当降低）。室内地坪标高应高于室外地坪0.15m以上。注意化粪池的位置和化粪池排水口高度，保证化粪池污水顺利排出。
（3）建筑通风、采光面积与地面面积比应不小于1∶8，如外墙侧窗采光面积不能满足要求时可增设天窗，南方可增设地窗。
15
（4）厕所和浴室隔间的平面尺寸
居民区的公共厕所服务范围：未改造的老居民区为100～150m，新建居民区为300～500m（宜建在本区商业网点附近）。
12
公共厕所建筑面积规划指标：
1、新住宅区内公共厕所：千人建筑面积指标为6～10m2； 2、车站（含站前广场）、码头、体育场（馆）等场所的公共厕所：千人（按一昼夜最高聚集人数计）建筑面积指标为15～25m2； 3、居民稠密区（主要指旧城未改造区内）公共厕所；千人建筑面积指标为20～30m2； 4、街道公共厕所千人（按一昼夜流动人口计）建筑面积指标为5～10m2。
13
厕所内面积概算指标：厕所每一蹲位（包括大便蹲（坐）位、小便站位、走道宽度以及其它设备等）建筑面积概算指标为4～9m2。（一类厕所7～9m2，二类厕所为5～7m2，三类厕所为4～6m2）。
14
2、城市公共厕所设计
（1）男、女蹲（坐）位设置比例以1∶1或3∶2为宜。应适当加大女厕位比例。
地及其他环境要求高的区域应设置一类公共厕所； B 城市主、次干路及行人交通量较大的道路沿线应设置
二类公共厕所； C 其他街道和区域应设置三类公共厕所。
附属式公共厕所按建筑类别应分为二类： A 大型商场、饭店、展览馆、机场、火车站、影剧院、
大型体育场馆、综合性商业大楼和省市级医院应设置一类公共厕所；
B 一般商场（含超市）、专业性服务机关单位、体育场馆、餐饮店、招待所和区县级医院应设置二类公共厕所。
9
三、现代公共厕所的设计原则
公共厕所的设计应以人为本，符合文明、卫生、适用、方便、节水、防臭的原则
1、数量与位置合适 2、设施安排合理方便 3、空间环境卫生宜人 4、文化与品位的体现 5、特殊人群需求的满足 6、遵循可持续发展理念
公共厕所设计
南京工程学院建筑学王珺
2012.6.18.
1
一、公共厕所的发展
1、早期
厕所是人类文明的产物。根据考古资料，早在古罗马时代的城市中已可以找到公共厕所的踪迹，如始建于公元前6世纪的庞贝古城。而我国在夏商时代城市之中就有了公共厕所，汉代时，已有专人管理。
2
2、中期
近代，随着城市的不断发展，特别是19世纪以后，随着经济飞速发展和社会巨大变革，公共厕所也逐渐越来越多。但是都是建于河边，直接向河流排污。
直到1858夏天，伦敦泰晤士河爆发了著名的"大恶臭事件"，人们才开始进行下水道系统的建立。19世纪后期，欧洲的各大城市都安装了自来水管道和排污系统，抽水马桶才真正普及起来。
3
3、现代公共厕所
英国人发明抽水马桶是对人类社会的巨大贡献，而抽水马桶的大量使用是现代公共厕所的重要标志。
抽水马桶，又称冲水马桶，是以杠杆原理把定量水由水箱拉下，把排泄物冲走的马桶。抽水马桶的一个重要特征是S形管，或者说下水道的存水弯，它总是保存一些水。这些水相当于一个密封垫，将臭味盖住。
10
四、城市公共厕所规划与设计
1、城市公共厕所规划
城市中下列范围应设置公共厕所：
（1）广场和主要交通干路两侧；（2）车站、码头、展览馆等公共建筑附近；（3）风景名胜古迹游览区、公园、市场、大型停车场、体育场（馆）附近及其它公共场所；（4）新建住宅区及老居民区。
11
公共厕所的相间距离或服务范围：主要繁华街道公共厕所之间的距离宜为300～500m，流动人口高度密集的街道宜小于300m，一般街道公厕之间的距离约750～1000m为宜；
