基于光电开关的硬币面值识别系统设计分析【摘要】传统的硬币识别系统具有复杂的结构，而且需要投入较多的资金，本文结合我国硬币币种的差异性，结合光电开关的特征设计硬币面值识别系统，通过光电开关输出电平状态，因此完成硬币识别工作。
通过检验可以发现基于光电开关的硬币面值识别系统可以对各种硬币信息进行识别，同时可以统计硬币的面值，还可以利用语音报出真实的数据，因此在今后工作中可以加大推广力度。
关键词：光电开关；硬币面值；识别系统；设计工作由于钱币在社会上的使用十分普遍，所以钱币的鉴别工作显得尤为重要。
钱币的鉴定工作，主要是对钱币的面额进行鉴定，对钱币的真实性进行鉴定。
硬币面值识别技术是硬币清分机、自动贩卖机等设备的主要功能。
当前常用的硬币面值识别法包括图像发和电涡流传感器法，可以保障硬币的识别率，而且有效鉴别硬币真假，但是推广利用这一系统需要投入较多的资金，而且系统操作过程非常复杂，同时提出一些特殊要求，降低了系统的实用性。
因此需要基于光电开关设计硬币面值识别系统，弥补传统系统使用的不足。
一、硬币识别装置现状当今社会，为了方便起见，钱币的流转实现了自动化。
钱币自动识别设备的出现，无疑满足了人们对它的需求，为人们提供了很大的便利。
比如方便的自动售票系统，有冷热饮品的自助售票机，有方便的自助售票机，有方便的自助售票机，不用进店就能直接买到自己想要的饮品和食物，这不仅为人们们节省了大量的时间，还让人们感受到了一种现代的气息。
当前，我国在投币业中，钱币辨识系统的使用情况不尽如人意。
除了在管理方面的缺陷之外，在技术的实施上也有一定的困难，它的关键问题在于是否能够实时、精确地实现对真伪的自动识别。
这种问题也同时出现在了自动售货机、投币式电话、无人售票的公交车上，近年来，经常有无人售票的公交车遭遇到了假币的困扰，所以，在公交车上安装货币识别检测设备，已成为了一种趋势。
二、概述基于光电开关的硬币面值识别系统设计硬币面值识别系统可以自动化识别硬币的面值，并且可以将总金额进行显示和统计。

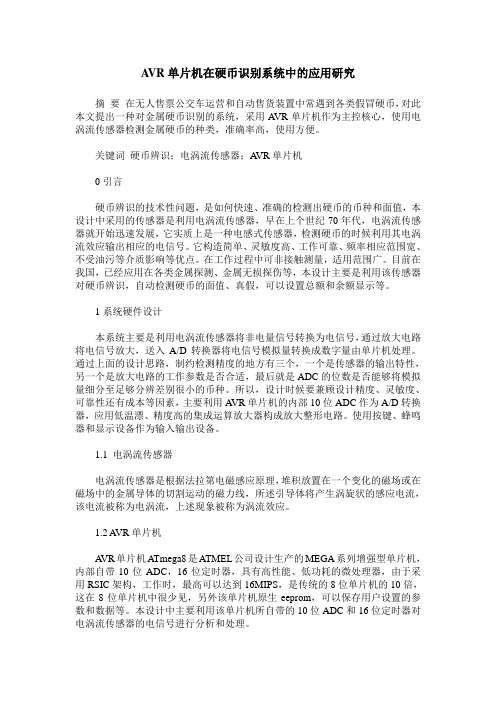

A VR单片机在硬币识别系统中的应用研究摘要在无人售票公交车运营和自动售货装置中常遇到各类假冒硬币，对此本文提出一种对金属硬币识别的系统，采用A VR单片机作为主控核心，使用电涡流传感器检测金属硬币的种类，准确率高，使用方便。
关键词硬币辨识；电涡流传感器；A VR单片机0引言硬币辨识的技术性问题，是如何快速、准确的检测出硬币的币种和面值，本设计中采用的传感器是利用电涡流传感器，早在上个世纪70年代，电涡流传感器就开始迅速发展，它实质上是一种电感式传感器，检测硬币的时候利用其电涡流效应输出相应的电信号。
它构造简单、灵敏度高、工作可靠、频率相应范围宽、不受油污等介质影响等优点。
在工作过程中可非接触测量，适用范围广。
目前在我国，已经应用在各类金属探测、金属无损探伤等，本设计主要是利用该传感器对硬币辨识，自动检测硬币的面值、真假，可以设置总额和余额显示等。
1系统硬件设计本系统主要是利用电涡流传感器将非电量信号转换为电信号，通过放大电路将电信号放大，送入A/D转换器将电信号模拟量转换成数字量由单片机处理。
通过上面的设计思路，制约检测精度的地方有三个，一个是传感器的输出特性，另一个是放大电路的工作参数是否合适，最后就是ADC的位数是否能够将模拟量细分至足够分辨差别很小的币种。
所以，设计时候要兼顾设计精度、灵敏度、可靠性还有成本等因素，主要利用A VR单片机的内部10位ADC作为A/D转换器，应用低温漂、精度高的集成运算放大器构成放大整形电路。
使用按键、蜂鸣器和显示设备作为输入输出设备。
1.1 电涡流传感器电涡流传感器是根据法拉第电磁感应原理，堆积放置在一个变化的磁场或在磁场中的金属导体的切割运动的磁力线，所述引导体将产生涡旋状的感应电流，该电流被称为电涡流，上述现象被称为涡流效应。
1.2 A VR单片机A VR单片机ATmega8是ATMEL公司设计生产的MEGA系列增强型单片机，内部自带10位ADC，16位定时器，具有高性能、低功耗的微处理器，由于采用RSIC架构，工作时，最高可以达到16MIPS，是传统的8位单片机的10倍，这在8位单片机中很少见，另外该单片机原生eeprom，可以保存用户设置的参数和数据等。
10.16638/ki.1671-7988.2019.05.036基于单片机的公交车硬币分拣计数器的设计苏依顺（浙江交通职业技术学院，浙江杭州311112）摘要：随着无人售票、自动售货机的推广，硬币的流通大大增加，尤其是公交公司和金融部门每天需要对大量的硬币进行分类、清点，工作量巨大。
文章设计的公交车硬币分拣机采用单片机为核心控制单元，结合传感器技术和相应机械结构完成硬币的分拣和包装工作，并完成对硬币种类和数量的实时监控和显示功能。
文章详细介绍了系统的硬件和软件设计，经测试表明，该系统能够实现硬币的分离和分类功能，并能对硬币的种类和数量进行实时监控，符合当前公交车的功能和性能需求。
关键词：分拣；监控显示；单片机中图分类号：U462 文献标识码：A 文章编号：1671-7988(2019)05-121-03Design of Coin Sorting for Bus Based on Single MCUSu Yishun（Zhejiang Institute Of Communications, Zhejiang Hangzhou 311112）Abstract: With the promotion of unsold tickets and vending machines, the circulation of coins has increased greatly. In particular, bus companies and financial departments need to sort and count a large number of coins every day, and the workload is huge. The bus coin sorting machine designed in this paper adopts single-chip microcomputer as the core control unit, combines sensor technology and corresponding mechanical structure to complete the sorting and packaging of coins, and completes the real-time monitoring and display function of the types and quantities of coins. This paper introduces the hardware and software design of the system in detail. The test shows that the system can realize the separation and classification function of coins, and can monitor the type and quantity of coins in real time, in line with the current bus function and performance requirements.Keywords: sorting; monitoring display; single chip microcomputerCLC NO.: U462 Document Code: A Article ID: 1671-7988(2019)05-121-03前言当前，硬币以其成本低、流通次数多、耐磨、易回收等不可替代的优势占据着小额货币市场。
