双套筒石灰窑技术简介

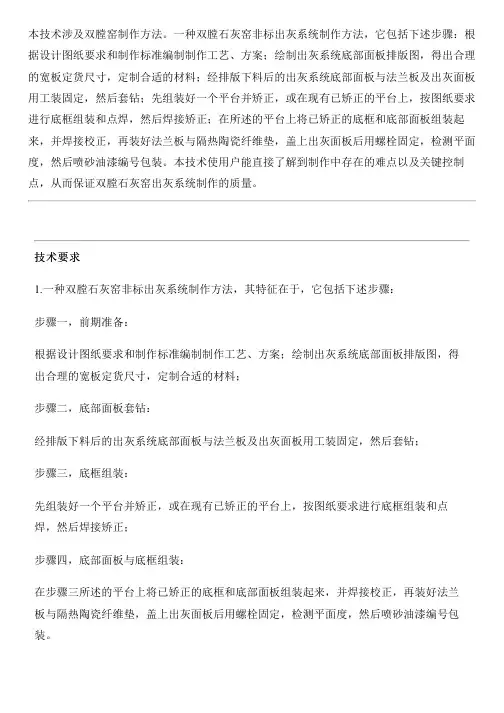

本技术涉及双膛窑制作方法。

一种双膛石灰窑非标出灰系统制作方法，它包括下述步骤：根据设计图纸要求和制作标准编制制作工艺、方案；绘制出灰系统底部面板排版图，得出合理的宽板定货尺寸，定制合适的材料；经排版下料后的出灰系统底部面板与法兰板及出灰面板用工装固定，然后套钻；先组装好一个平台并矫正，或在现有已矫正的平台上，按图纸要求进行底框组装和点焊，然后焊接矫正；在所述的平台上将已矫正的底框和底部面板组装起来，并焊接校正，再装好法兰板与隔热陶瓷纤维垫，盖上出灰面板后用螺栓固定，检测平面度，然后喷砂油漆编号包装。

本技术使用户能直接了解到制作中存在的难点以及关键控制点，从而保证双膛石灰窑出灰系统制作的质量。

技术要求1.一种双膛石灰窑非标出灰系统制作方法，其特征在于，它包括下述步骤：步骤一，前期准备：根据设计图纸要求和制作标准编制制作工艺、方案；绘制出灰系统底部面板排版图，得出合理的宽板定货尺寸，定制合适的材料；步骤二，底部面板套钻：经排版下料后的出灰系统底部面板与法兰板及出灰面板用工装固定，然后套钻；步骤三，底框组装：先组装好一个平台并矫正，或在现有已矫正的平台上，按图纸要求进行底框组装和点焊，然后焊接矫正；步骤四，底部面板与底框组装：在步骤三所述的平台上将已矫正的底框和底部面板组装起来，并焊接校正，再装好法兰板与隔热陶瓷纤维垫，盖上出灰面板后用螺栓固定，检测平面度，然后喷砂油漆编号包装。

2.根据权利要求1所述的双膛石灰窑非标出灰系统制作方法，其特征在于：所述步骤二包括下列步骤：2.1、电脑排版选择所需板宽及长度钢板，确定钢板数控下料尺寸，板宽及板长两边要预留至少5mm余量，测量对角线误差；2.2、采用等离子数控切割机下料，防止板材变形过大；2.3、用磨光机平整下料边缘切割处，将底部面板、法兰框及出灰面板矫平；2.4、在底部面板上放样划线，将已矫平的底部面板、法兰框及出灰面板用工装固定，然后套钻；2.5、将套钻后的底部面板、法兰框及出灰面板按顺序统一编号，方便组装时对应查找。

麦尔兹石灰窑介绍及市场前景分析集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#麦尔兹石灰窑介绍麦尔兹石灰窑又称并流蓄热式石灰窑，麦尔兹石灰窑是瑞士麦尔兹欧芬堡公司技术，麦尔兹欧芬堡公司是全球领先的提供石灰窑专利技术生产高质量石灰和白云石的工程公司，其在全球超过50 多个国家内设计和建造了500 多座石灰窑。

以下是其拥有专利技术的并流蓄热式双膛石灰窑的简单介绍：1.并流蓄热式麦尔兹双膛石灰竖窑⑴麦尔兹窑基本情况并流蓄热式麦尔兹双膛石灰竖窑，是由通道相连的两个窑筒组成的竖窑，其工作原理如下图所示：麦尔兹并流蓄热式双膛石灰窑有两个窑膛，两个窑膛交替轮流煅烧和预热矿石，在两个窑膛的煅烧带底部之间设有连接通道彼此连通，约每隔15 分钟换向一次以变换窑膛的工作状态。

在操作时，两个窑膛交替装入矿石，燃料分别由两个窑膛的上部送入，通过设在预热带底部的多支喷枪使燃料均匀地分布在整个窑膛的断面上，使原料矿石得到均匀的煅烧。

麦尔兹窑使用的是流体燃料，如煤气、油、煤粉等均可。

助燃空气用罗茨风机从竖窑的上部送入，助燃空气在与燃料混合前在预热带先被预热，然后煅烧火焰气流通过煅烧带与矿石并流，使矿石得到煅烧。

煅烧后的废气通过连接两个窑膛的通道沿着另一窑膛的预热带向窑顶排出。

由于长过程的并流煅烧，石灰质量非常好，且由于两个窑膛交替操作，废气直接预热矿石，热量得到充分的利用，所以单位热耗在各种窑型中最低。

为了适应并流蓄热式石灰窑对不同用户的要求，麦尔兹石灰窑所做的改进和技术发展包括：……麦尔兹并流蓄热式圆形窑的悬挂缸结构（尤其适用于产量在日产600 吨或以上的大型窑型）；……用改进的专利上料技术来增加产量；……通过专门上料技术（三明治加料）获得更佳的石灰石利用率；……并流蓄热式石灰窑新获得专利的燃烧系统，可采用低热值的煤气或及固体和气体燃料（比如煤和热值约800-900 大卡的高炉煤气）的双燃料系统。

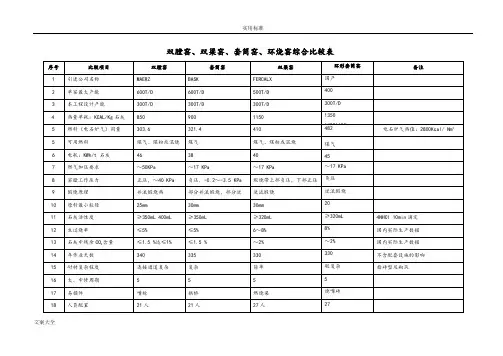

双膛窑、双梁窑、套筒窑、环烧窑综合比较表文案大全文案大全各种石灰窑技术特点1双膛式石灰竖窑窑型特点1.1双膛式石灰竖窑技术特点1)生产规模200～600t/d。

2)适用多种燃料：天然气、煤粉、发生炉煤气、电石炉尾气、兰炭气、焦炉煤气、转炉煤气、高炉煤气（热值≥800 kcal/m3）、混合煤气或煤粉与煤气的混合燃料。

3)热耗低，热能利用合理，在四大窑型中热消耗量最低，850 Kcal/Kg石灰。

双膛煅烧预热交替进行，能最大限度的回收废气预热。

交换完毕的废气温度低于120摄氏度。

4)煅烧方式为并流煅烧，同时换热方式为逆流换热，符合碳酸钙分解的化学反应机理。

5)自动化控制程度高，能根据设定产量设定和热值的检测值，自动控制整个热工系统的各个参数。

最大程度上减少人为的干预，产品质量稳定。

6)产品质量高：活性度大于350ml(4mol 10min HCL 滴定)，生过烧率小于5%。

7)年生产率高：340天/年8)此窑型为行业公认的节能、环保、产品品质高的先进窑型1.2双膛式石灰竖窑窑体结构及工艺特点1)窑体共设置2个窑膛，下部通过专设的结构进行联通。

一个窑膛煅烧的同时，高温废气通过底部联通装置进入另一窑膛与石灰石换热。

2)经过一个周期（约12min）,两个窑膛的工作制度将进行交换，其燃料（煤粉）及燃烧空气转换到将要煅烧的窑膛，废气抽出系统切换到蓄热窑膛。

3)在换向的时间段（约1min）,石灰窑完成石灰石受料及出灰。

4)换向停窑期间：助燃风机及石灰冷却风机不停机，只是通过三通释放闸板进行释放。

5)两个窑膛呈圆形，自上而下分为预热带、煅烧带、冷却带三部分。

燃料喷枪下端以上为预热带，底部连接通道至喷枪下端面为煅烧带，连接通道下部至冷却风帽断面为石灰冷却带。

6)采用两窑膛煅烧换热交替进行是本窑型特有的技术。

高温废气与窑体整个高度范围内的石灰石进行充分热交换。

7)采用并流煅烧方式严格符合了石灰煅烧分解的要求。

即可以实现开始煅烧时温差大，煅烧结尾时温差小的要求。

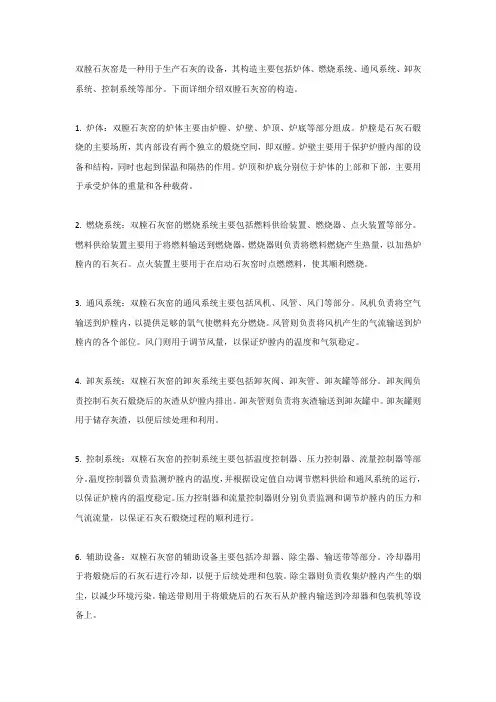

双膛石灰窑是一种用于生产石灰的设备，其构造主要包括炉体、燃烧系统、通风系统、卸灰系统、控制系统等部分。

下面详细介绍双膛石灰窑的构造。

1. 炉体：双膛石灰窑的炉体主要由炉膛、炉壁、炉顶、炉底等部分组成。

炉膛是石灰石煅烧的主要场所，其内部设有两个独立的煅烧空间，即双膛。

炉壁主要用于保护炉膛内部的设备和结构，同时也起到保温和隔热的作用。

炉顶和炉底分别位于炉体的上部和下部，主要用于承受炉体的重量和各种载荷。

2. 燃烧系统：双膛石灰窑的燃烧系统主要包括燃料供给装置、燃烧器、点火装置等部分。

燃料供给装置主要用于将燃料输送到燃烧器，燃烧器则负责将燃料燃烧产生热量，以加热炉膛内的石灰石。

点火装置主要用于在启动石灰窑时点燃燃料，使其顺利燃烧。

3. 通风系统：双膛石灰窑的通风系统主要包括风机、风管、风门等部分。

风机负责将空气输送到炉膛内，以提供足够的氧气使燃料充分燃烧。

风管则负责将风机产生的气流输送到炉膛内的各个部位。

风门则用于调节风量，以保证炉膛内的温度和气氛稳定。

4. 卸灰系统：双膛石灰窑的卸灰系统主要包括卸灰阀、卸灰管、卸灰罐等部分。

卸灰阀负责控制石灰石煅烧后的灰渣从炉膛内排出。

卸灰管则负责将灰渣输送到卸灰罐中。

卸灰罐则用于储存灰渣，以便后续处理和利用。

5. 控制系统：双膛石灰窑的控制系统主要包括温度控制器、压力控制器、流量控制器等部分。

温度控制器负责监测炉膛内的温度，并根据设定值自动调节燃料供给和通风系统的运行，以保证炉膛内的温度稳定。

压力控制器和流量控制器则分别负责监测和调节炉膛内的压力和气流流量，以保证石灰石煅烧过程的顺利进行。

6. 辅助设备：双膛石灰窑的辅助设备主要包括冷却器、除尘器、输送带等部分。

冷却器用于将煅烧后的石灰石进行冷却，以便于后续处理和包装。

除尘器则负责收集炉膛内产生的烟尘，以减少环境污染。

输送带则用于将煅烧后的石灰石从炉膛内输送到冷却器和包装机等设备上。

总之，双膛石灰窑的构造包括炉体、燃烧系统、通风系统、卸灰系统、控制系统等多个部分，各个部分之间相互配合，共同完成石灰石的煅烧过程。

套筒石灰竖窑工艺介绍讲解人：刘林一、石灰窑的概况1、国内常见的石灰窑有：回转窑、竖窑、BASK套筒竖窑、麦尔兹窑（双膛细粒窑）等。

2、BASK套筒石灰竖窑几种石灰窑比较：（1）．煅烧工艺合理：实现逆流和并流共存的煅烧工艺；（2）．产品质量高：活性度达到350ml，一般炼钢对活性度的要求较高，化工行业（如电石）对活性度的要求不高，但对生/过烧率有要求；（3）．环保安全，负压操作（窑内压力位-1000mm水柱，煤气压力位16KPa，可以在线检查）；（4）．节能，利用了换热器及二次循环空气；（5）．对原料的粒度有要求（一般是30mm~80mm）；（6）．对原料的成分有要求（MgO的含量≤1.0），否则容易产生设备（换热器）的堵塞。

二、石灰窑的组成1、常见的套筒竖窑三大系统：（1）．原料储运+筛分系统（2）．竖窑本体焙烧（煅烧）系统（3）．成品贮运+筛分系统2、三大系统的组成及工艺流程：（1）．原料储运+筛分系统（2）．竖窑本体焙烧（煅烧）系统a.套筒竖窑煅烧工艺及结构见下图工艺流程：石灰石原料经卷扬机上料小车（1）、漏斗及溜槽、密封闸门、旋转布料器及料钟（2），进入窑内装料槽（3）。

在窑顶入料口处设置密封闸门，以避免外界空气进入而影响套筒竖窑的负压操作。

窑内装石灰石的环形空间是由窑钢外壳（4）内部耐火墙和与其同心布置的上、下（5、6）内筒分割形成。

套筒竖窑有上、下两层烧嘴（7、8）并均匀错开布置，每层烧嘴有七个圆柱形燃烧室（9、10），每个燃烧室都有一个用耐火材料砌筑的从窑外壳到下内筒的过桥（16），高温气体从燃烧室内出来，经过过桥下面形成的空间进入料层。

两层烧嘴将套筒竖窑分成两个煅烧带，上煅烧带为逆流，下煅烧带为并流。

并流带下部为冷却带，在冷却带石灰将自身热量传递给冷却的空气，此处仍为逆流。

冷却石灰的空气由于废气风机作用向上抽，而石灰则在冷却带的底部通过液压推杆（11）及出灰装置（12）排出，排出的石灰进入到位于套筒竖窑底部的石灰料仓内（13），石灰料仓内的石灰通过振动给料机（14），经一定的时间间隔被排出。

欢迎共阅麦尔兹石灰窑介绍麦尔兹石灰窑又称并流蓄热式石灰窑，麦尔兹石灰窑是瑞士麦尔兹欧芬堡公司技术，麦尔兹欧芬堡公司是全球领先的提供石灰窑专利技术生产高质量石灰和白云石的工程公司，其在全球超过50多个国家内设计和建造了500多座石1.麦尔兹并流蓄热式双膛石灰窑有两个窑膛，两个窑膛交替轮流煅烧和预热矿石，在两个窑膛的煅烧带底部之间设有连接通道彼此连通，约每隔向一次以变换窑膛的工作状态。

在操作时，两个窑膛交替装入矿石，燃料分别由两个窑膛的上部送入，通过设在预热带底部的多支喷枪使燃料均匀地分布在整个窑膛的断面上，使原料矿石得到均匀的煅烧。

麦尔兹窑使用的是流体燃料，如煤气、油、煤粉等均可。

助燃空气用罗茨风机从竖窑的上部送入，助燃空气在与燃料混合前在预热带先被预热，然后煅烧火焰气流通过煅烧带与矿石并流，使矿石得到煅烧。

煅烧后的废气通过连接两个窑膛的通道沿着另一窑膛的预热带向窑顶排出。

由于长过程的并流煅烧，石灰质量非常好，且由于两个窑膛交替操作，废气直接预热矿石，热量得到充分的利用，所以单位热耗在各种窑型中最低。

为了适应并流蓄热式石灰窑对不同用户的要求，麦尔兹石灰窑所做的改进和技术发展包括：……麦尔兹并流蓄热式圆形窑的悬挂缸结构（尤其适用于产量在日产600吨或以上的大型窑型）；……用改进的专利上料技术来增加产量；年建－……由于两个窑身交替换向操作，废气直接预热矿石，热量得到充分利用，单位产品热耗最低，热回收率超过83%；其热损耗可以到800-890Kcal/kg(3350-3720kJ/kg)；最低的热耗意味着最低的运行成本，比如一座日产600吨以煤粉为燃料的石灰窑，标准煤煤耗为每吨石灰产品114kg－120kg的煤。

简单计算一下：保守假设生产每吨石灰节省20kg的煤，以日产600吨的石灰总量，即每天节省600X20kg ＝12,000.-公斤的煤；……使用各类燃料之最大灵活性。

麦尔兹石灰窑的设计能接受可使用各种的气体，液体及固体燃料，详列如下:气体(天然气;丙烷，丁烷及石油气;焦炉煤气;转炉煤气;电弧炉煤气,电石炉气)液体(轻，中及重燃6。

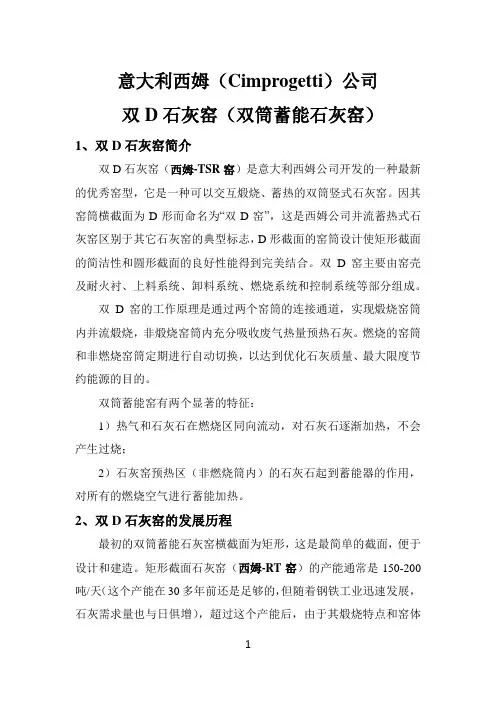

意大利西姆（Cimprogetti）公司双D石灰窑（双筒蓄能石灰窑）1、双D石灰窑简介双D石灰窑（西姆-TSR窑）是意大利西姆公司开发的一种最新的优秀窑型，它是一种可以交互煅烧、蓄热的双筒竖式石灰窑。

因其窑筒横截面为D形而命名为“双D窑”，这是西姆公司并流蓄热式石灰窑区别于其它石灰窑的典型标志，D形截面的窑筒设计使矩形截面的简洁性和圆形截面的良好性能得到完美结合。

双D窑主要由窑壳及耐火衬、上料系统、卸料系统、燃烧系统和控制系统等部分组成。

双D窑的工作原理是通过两个窑筒的连接通道，实现煅烧窑筒内并流煅烧，非煅烧窑筒内充分吸收废气热量预热石灰。

燃烧的窑筒和非燃烧窑筒定期进行自动切换，以达到优化石灰质量、最大限度节约能源的目的。

双筒蓄能窑有两个显著的特征：1）热气和石灰石在燃烧区同向流动，对石灰石逐渐加热，不会产生过烧；2）石灰窑预热区（非燃烧筒内）的石灰石起到蓄能器的作用，对所有的燃烧空气进行蓄能加热。

2、双D石灰窑的发展历程最初的双筒蓄能石灰窑横截面为矩形，这是最简单的截面，便于设计和建造。

矩形截面石灰窑（西姆-RT窑）的产能通常是150-200吨/天（这个产能在30多年前还是足够的，但随着钢铁工业迅速发展，石灰需求量也与日俱增），超过这个产能后，由于其煅烧特点和窑体结构，在窑体外部的四个角落就容易出现生烧。

双D石灰窑（西姆-TD 窑）正是在这样的背景下产生的，事实上它就是矩形截面窑的升级版，其目的就是为了消除矩形截面窑的缺陷。

双D窑面世后，其石灰产能达到了200-550吨/天。

西姆公司也因为双D窑的特殊性能，在全世界产生积极影响。

随后，面对当今世界石灰窑大型化的趋势，西姆公司迅速做出反应，设计开发了环形截面通道的新型双D窑（西姆-RD窑）。

新型双D窑代表了该领域的尖端水平，同时保留了双筒蓄能石灰窑成熟的特性（燃烧和冷却风单元、液压动力装置、自动化和控制系统逻辑等）。

窑体由2个圆柱状部分组成，上部窑筒直径较小，用于石灰石装料和燃烧，下部窑筒直径较大，用于石灰冷却和石灰卸料。

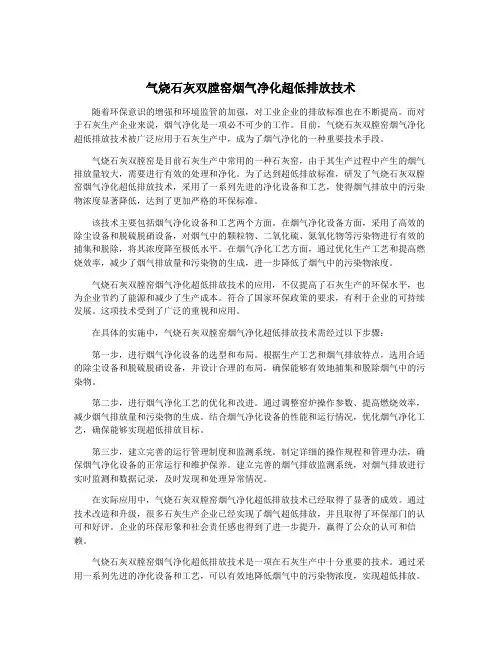

气烧石灰双膛窑烟气净化超低排放技术随着环保意识的增强和环境监管的加强，对工业企业的排放标准也在不断提高。

而对于石灰生产企业来说，烟气净化是一项必不可少的工作。

目前，气烧石灰双膛窑烟气净化超低排放技术被广泛应用于石灰生产中，成为了烟气净化的一种重要技术手段。

气烧石灰双膛窑是目前石灰生产中常用的一种石灰窑，由于其生产过程中产生的烟气排放量较大，需要进行有效的处理和净化。

为了达到超低排放标准，研发了气烧石灰双膛窑烟气净化超低排放技术，采用了一系列先进的净化设备和工艺，使得烟气排放中的污染物浓度显著降低，达到了更加严格的环保标准。

该技术主要包括烟气净化设备和工艺两个方面。

在烟气净化设备方面，采用了高效的除尘设备和脱硫脱硝设备，对烟气中的颗粒物、二氧化硫、氮氧化物等污染物进行有效的捕集和脱除，将其浓度降至极低水平。

在烟气净化工艺方面，通过优化生产工艺和提高燃烧效率，减少了烟气排放量和污染物的生成，进一步降低了烟气中的污染物浓度。

气烧石灰双膛窑烟气净化超低排放技术的应用，不仅提高了石灰生产的环保水平，也为企业节约了能源和减少了生产成本。

符合了国家环保政策的要求，有利于企业的可持续发展。

这项技术受到了广泛的重视和应用。

在具体的实施中，气烧石灰双膛窑烟气净化超低排放技术需经过以下步骤：第一步，进行烟气净化设备的选型和布局。

根据生产工艺和烟气排放特点，选用合适的除尘设备和脱硫脱硝设备，并设计合理的布局，确保能够有效地捕集和脱除烟气中的污染物。

第二步，进行烟气净化工艺的优化和改进。

通过调整窑炉操作参数、提高燃烧效率，减少烟气排放量和污染物的生成。

结合烟气净化设备的性能和运行情况，优化烟气净化工艺，确保能够实现超低排放目标。

第三步，建立完善的运行管理制度和监测系统。

制定详细的操作规程和管理办法，确保烟气净化设备的正常运行和维护保养。

建立完善的烟气排放监测系统，对烟气排放进行实时监测和数据记录，及时发现和处理异常情况。

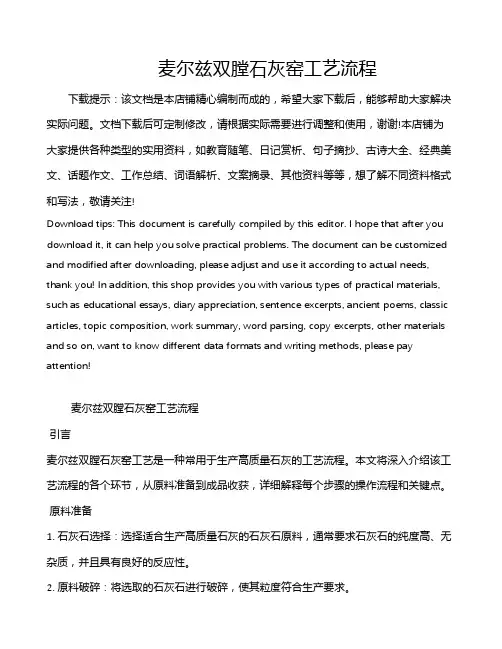

麦尔兹双膛石灰窑工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
