数字电子技术第1单元数字电路基础知识

数字电子技术第1单元数字电路基础知识


第二部分 相 关 知 识
1.1 1.2 1.3 1.4 1.5 1.6
数字电路概述
计数体制
码制 逻辑代数基础
逻辑函数的化简
数字逻辑门电路
1.1 数字电路概述
1.1.1 什么是数字电路
1．数字电路的特点
• 数字信号目前常取二值信息，它用两个有 一定数值范围的高、低电平来表示，也可 用两个不同状态的逻辑符号如“1”或“H” 和“0”或“L”来表示。
第1单元 数字电路基础知识
第一部分 任 务 导 入
• 数字电路是电子技术的另一大类，广泛应 用于各个领域的各种电子电路之中。
• 图1-1所示为由数字集成块构成的触摸LED 追逐电路。 • 该电路主要是由数字门（如IC1）与数字 计数器（如IC2）共同构成的。
图1-1 数字集成块构成的触摸LED追逐电路
③ 数字电路不仅能完成数值运算，还可以 进行逻辑运算与判断，在控制系统中这是 不可少的，因此又把数字电路称作“数字 逻辑电路”。
1.1.3
数字电路与脉冲电路的异同
• 脉冲信号是短促的断续作用的电压或电流信 号，图1-4所示为常见的脉冲信号波形。 • 除正弦波和它的合成信号外，其他形式的信 号都属于脉冲信号。
3．二进制数运算规则
2．十进制数的计数原则
• 十进制数的计数原则是：逢10进1，借1当10。
• 例如，十进制数3743. 3由5位数字组成，小 数点左边有4位，右边有1位。
• 这个数实际上是由以下多项式缩写而成的， 即
3743.3=3×103+7×102+4×101+3×100+3×10−1
• 依此类推，任何一个n位整数、m位小数 的十进制数(N)10均可记为
数字电子技术基础实验(1)

数字电子技术基础实验(1)

74LS240只提供了两个使能端 /EN，所以要完成此电路的搭建， 有以下两种方法： 1.使用两片74LS240完成电路的 搭建。 2.观察书中表3-5中的/1EN、 /2EN、/3EN，每次总是使能其中 一个，因此，用一片74LS240中 的三个三态门即可实现。
观察逻辑门对信号的控制作用
• 74LS27（或非门）
• 74LS86（异或门）
• 74LS240
用作选通电路 /EN是整个电路使能端，/EN=0时，G1 工作，G2禁止，Y=/A1;/EN=1时，G1 禁止，G2工作，Y=/A2。 G1、G2构成两个开关。
注意：非门没有专门的芯片，用一片 74LS00（与非门），使其中一个管脚 始终保持高电平即可实现非门的逻辑。
数字电子技术基础实验
实验一：TTL逻辑功能测试
实验目的
• 熟悉常用逻辑门的逻辑功能。 • 掌握门电路逻辑功能的测试方法 • 用基本的门电路组合实现特定逻辑 功能 • 注意：TTL74系列门电路芯片的供 电电压Vcc范围是4.75v-5.25v，过 高会烧掉芯片。
实验内容
• 74LS00（与非门）
1.脉冲信号的产生 2.示波器的使用
数字电子技术 (1)

数字电子技术 (1)

数字电子技术您的姓名： [填空题] *_________________________________1.ROM和RAM中存入的信息在电源断电后都不会丢失。

（） [单选题] *对错(正确答案)2.用2片容量为16K×8的ROM构成容量为32K×8的ROM是位扩展。

（） [单选题] *对错(正确答案)3.半导体存储器的存储阵列由若干位存储单元组成，每个存储单元可存放一位二进制信息。

（） [单选题] *对(正确答案)错4.所有的半导体存储器在运行时都具有读和写的功能。

（） [单选题] *对错(正确答案)5.一个4输入端或非门，使其输出为1的输入变量组合有（）种。

[单选题] *1(正确答案)48156.分析下图所示组合逻辑电路，其输出逻辑表达式正确的是（）。

[单选题] * Y=ABY=A+BY=A'B'+ABY=A'B+AB'(正确答案)7.图示全加器符号，当A = 0，B = 1，CI = 1时，S和CO分别为( )。

[单选题] *CO=0, S=0CO=0, S=1CO=1, S=1CO=1, S=0(正确答案)8.引起组合逻辑电路中竟争与冒险的原因是（）。

[单选题] *干扰信号逻辑关系错误电源不稳定电路工作延时(正确答案)9.下列门电路中，（）的输出端可以并联使用。

[单选题] *TTL与非门CMOS与非门TTLOC门(正确答案)CMOS反相器10.组合逻辑电路的分析过程中，通常最终得到（），并由此总结得到具体的逻辑功能表述。

[单选题] *卡诺图逻辑表达式真值表(正确答案)逻辑电路图11.如下图所示，输出F为1，A、B、C的取值应为（）。

[单选题] *101 011(正确答案)11011112.已知如下逻辑函数的真值表，其输出的标准与或式为（）。

[单选题] *A.B.(正确答案)C.D.13. 4位二进制译码器有（）个输出信号端。

[单选题] *4 816(正确答案)3214.要扩展得到5-32线译码器，需要（）片3-8线译码器。

数字电子技术1（B） 重理工资料库

数字电子技术1（B） 重理工资料库


5、欲使 D 触发器按照 Qn1 Qn 工作，应该使输入端 D 接（
）。
A0
B1
CQ
6 多谐振荡器可产生(
)。
A 正弦波
B 矩形脉冲
C 三角波
7、2 进制数 1110.101 转换为十进制数为（
）。
A．14.5
B. 15.5
C. 14.625
8、3-8 译码器的输入控制端为 011 时，输出信号（
2、将 74LS290 十进制计数器接成图示的电路，分析回答 （1）该电路模为几？（2）该电路是否具有自启动能力？ （3）画 出状态转换图 （注：R01 和 R02 同为高电平时计数器清零）。（8 分）
QD R01
R02
QC
QB
QA
74LS290
S92
CP2
CP1
S91
计数脉冲
3、试分析如图所示的时序逻辑电路，要求写出激励方程，次态方程，并列出状态转换表，分析该电路的功能（设触发器初 始状态均为 Q=0）。（12 分）
Q1
Q0
“1”
“1”
五、电路设计题（共 30 分）
得分
评卷人
1、试设计一判奇电路，当输入信号A，B，C组合取值中出现奇数个1时，电路输出F为1，否则为0。要求列出真值表，写出逻
辑表达式，画出逻辑电路图。
（10分）
-3微信关注：重理工资料库
重理工资料库

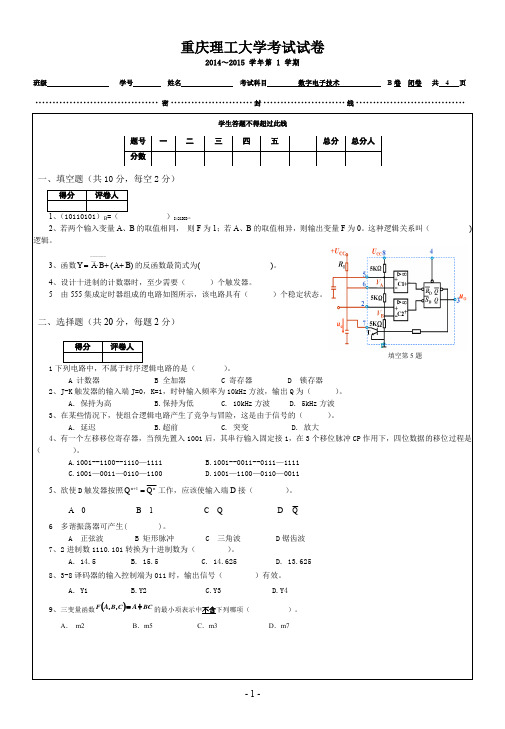

重庆理工大学考试试卷
2014～2015 学年第 1 学期
A．Y1
B.Y2
C.Y3
DQ
D 锯齿波
D. 13.625 ）有效。
D.Y4
9、三变量函数 FA, B,C A BC 的最小项表示中不含下列哪项（
《数字电子技术》课程简介(1)

《数字电子技术》课程简介(1)

数字电子技术
(Digita1E1ectronicTechno1ogy)
总学时：56学时理论：48学时实验（上机、实习等）：8学时
学分：3.5
课程主要内容：
本课程是计算机科学与技术专业的必修学科基础课程。

数字电子技术是电工、电子系列课程知识平台上的重要组成部分，是在电子技术方面入门性质的重要技术基础课。

其教学目的是使学生获得适应信息时代的数字电子技术方面的基本知识、基本原理和基本技能。

培养学生分析和解决问题的能力，为以后深入学习数字电子技术领域的相关内容和专业应用打好基础。

课程主要内容包括：数字逻辑概论、逻辑代数基础、逻辑门电路、组合逻辑电路、锁存器和触发器、时序逻辑电路、半导体存储器、脉冲波形的变换与产生、数模与模数转换器。

先修课程：
本课程一般应在学完《普通物理》、《电路原理》、《模拟电子技术》之后开课。

适用专业：
网络工程
教材：
康华光.《电子技术基础》（数字部分）（第五版）.北京：高等教育出版社，2006
教学参考书：
[1]阎石.《数字电子技术基础》（第五版）.北京：高等教育出版社，2008。

数字电子技术

数字电子技术


01
高速、高带宽
随着通信技术的发展，数字电子技术正朝着高速、高带宽的方向发展。
这使得数字信号的传输速度更快，数据吞吐量更大。
02
低功耗、绿色环保
随着能源问题的日益突出，数字电子技术正朝着低功耗、绿色环保的方
向发展。这有助于减少能源消耗，降低环境污染。
03
人工智能、物联网
人工智能和物联网技术的快速发展为数字电子技术提供了新的应用场景。
对未来的展望与建议
展望
未来，数字电子技术将继续发挥重要作用，推动社会的进步和发展。同时，数字电子技术将与各领域深度融合， 形成更加智能、高效、环保的应用模式。
建议
为了更好地发展数字电子技术，需要加强基础研究，提高自主创新能力；加强人才培养，提高技术队伍素质；加 强产学研合作，推动科技成果转化；加强政策支持，优化发展环境。
迭代设计
在系统设计过程中不断进行迭代和优 化，以达到更好的设计效果。
数字系统设计流程
逻辑设计
根据需求分析结果，进行逻辑 电路设计和逻辑功能验证。
元件选择与布局
选择合适的元件和芯片，进行 元件布局和布线设计。
需求分析
明确系统需求和功能，进行系 统规格说明。
电路设计
将逻辑设计转化为实际电路， 进行电路设计和仿真验证。
通过实际案例，如计数器、交通灯控制器等，深 入理解数字系统设计的实际应用。
数字信号处理实践
数字信号处理基本概念
数字信号处理应用
了解数字信号处理的基本概念，如采 样、量化、滤波等。
通过实际应用案例，如音频处理、图 像处理等，深入理解数字信号处理的 实际应用。
数字信号处理算法实现
掌握常见的数字信号处理算法，如 FFT、滤波器设计等，并能够利用编 程语言实现。
数字电子技术(高吉祥) 课后答案1

数字电子技术(高吉祥) 课后答案1


＆
＆
＆
Y
＆
（3）
A
1
B C
＆
Y
A
1
B
1
C
1
（4）
＆
＆
＆
1
Y
＆
A
B
＆
C
1.17 略。 1.18 略。 1.19 略。 1.20 略。 1.21 略。
＆
1
Y
1.22 略。
第一章 数字逻辑基础
1.1 填空题 （1）数制是人们对数量计数的一种统计规则。任何一种进位计数包含 基数 和 位权 两个基本因素。 （2）十进制数转换为 R 进制数可分为整数和小数部分分别考虑，整数部分按 除 R 取余，逆序排列 ，小数部分按 乘 R 取整，顺序排列 。 （3）（0011）631-1BCD=（ 0 ）10 （4）编码就是用二进制码来表示给定的 信息符号 。
（3）（8F.FF）16=（1000 1111.1111 1111）2=（143.99609375）10
（4）（10.00）16=（0001 0000.0000 0000）2=（16.0）10
1.3 将下列十进制数转换成等效的二进制数和等值的十六进制数。要求二进制数
保留小数点以后 4 位有效数字。
（1）（17）10=（10001）2=（11）16
（2）（127）10=（1111111）2=（7F）16
（3）（0.39）10=（0.0110）2=（0.63D7）16
（4）（25.7）10=（11001.1011）2=（19.B333）16
1.4 写出下列二进制数的原码和补码。
（1）（+1011）2
原码：01011 补码：01011
（2）（+00110）2
数字电子技术——第1章数字电子技术基础ppt

数字电子技术——第1章数字电子技术基础ppt

2421码的权值依次为2、4、2、1；余3码由8421码加0011 得到；格雷码是一种循环码，其特点是任何相邻的两个码字， 仅有一位代码不同，其它位相同。
用一定位数的二进制数来表示十进制数码、字母、符 号等信息称为编码。
用以表示十进制数码、字母、符号等信息的一定位数的 二进制数称为代码。
二-十进制代码：用4位二进制数b3b2b1b0来表示十进 制数中的 0 ~ 9 十个数码。简称BCD码。
用四位自然二进制码中的前十个码字来表示十进制数码， 因各位的权值依次为8、4、2、1，故称8421 BCD码。
整数部分采用基数连除法， 先得到的余数为低位，后得 到的余数为高位。
小数部分采用基数连乘法， 先得到的整数为高位，后得 到的整数为低位。
2 44
余数
2 22 ……… 0=K0 2 11 ……… 0=K1 2 5 ……… 1=K2 2 2 ……… 1=K3 2 1 ……… 0=K4
0 ……… 1=K5
课程说明
主要内容：
• 数字逻辑基础 • 逻辑门电路 • 组合逻辑电路 • 触发器 • 时序逻辑电路 • 半导体存储器 • 脉冲波形的产生与整形 • 可编程逻辑器件和现场可编程门阵列 • 数/模和模/数转换
课程意义：
数字电路是一门硬件方面的重要基础课。 其任务是使同学们获得数字电路的基本理论、 基本知识、基本技能，掌握数字逻辑的基本 分析方法和设计方法，培养学生分析问题、 解决问题能力以及工程实验能力。
学习本门课程应注意的问题：
• ⑴ 应着重抓好基本理论、基本知识、基 本方法的学习。
• ⑵能熟练运用数字电路的分析方法和设 计方法。
• ⑶重视实验技术。
教材及参考书：
1. 数字电子技术基础简明教程 (第二版) 余孟尝 主编 高等教育出版社 1998
数字电子技术基础1

数字电子技术基础1


所以
(1101101011.101)2=(36B.A)16
八进制数、十六进制数转换为二进制数的方法可以采
用与前面相反的步骤，即只要按原来顺序将每一位八进制
数(或十六进制数)用相应的三位(或四位)二进制数代替即可。
例如，分别求出(375.46)8、(678.A5)16的等值二进制数： 八进制 3 7 5 . 4 6 十六进制 6 7 8 . A 5 二进制 011 111 101 . 100 110 二进制 0110 0111 1000.1010 0101
数字电子技术基础1
1.2 数 制
1.1.1 进位计数制 按进位的原则进行计数，称为进位计数制。每一种进 位计数制都有一组特定的数码，例如十进制数有 10 个数 码， 二进制数只有两个数码，而十六进制数有 16 个数码。 每种进位计数制中允许使用的数码总数称为基数或底数。 在任何一种进位计数制中，任何一个数都由整数和小 数两部分组成， 并且具有两种书写形式：位置记数法和 多项式表示法。
例如：
数字电子技术基础1
1.2.2 进位计数制之间的转换
1.2.2 进位计数制之间的转换 1．二进制数与十进制数之间的转换 1）二进制数转换成十进制数——按权展开法 二进制数转换成十进制数时，只要二进制数按式（1-3）
展开，然后将各项数值按十进制数相加，便可得到等值的 十进制数。例如：
同理，若将任意进制数转换为十进制数，只需将数 (N)R写成按权展开的多项式表示式，并按十进制规则进行 运算， 便可求得相应的十进制数(N)10。
数字电子技术基础1
2020/11/21
数字电子技术基础1
1.1 数字逻辑电路概述
自然界的各种物理量可分为模拟量和数字量两大类。 模拟量在时间上是连续取值，幅值上也是连续变化的，表 示模拟量的信号称为模拟信号，处理模拟信号的电子电路 称为模拟电路。数字量是一系列离散的时刻取值，数值的 大小和每次的增减都是量化单位的整数倍，即它们是一系 列时间离散、数值也离散的信号。表示数字量的信号称为 数字信号。处理数字信号的电子电路称为数字电路。
《数字电子技术基础》PPT1第1章 数字电路基础

《数字电子技术基础》PPT1第1章 数字电路基础

1、数字电路与模拟电路比较
三、数字电路
1、数字电路与模拟电路比较
三、数字电路
2、数字电路的特点 （1）设计简单，便于集成。 （2）抗干扰能力强，可靠高：高低电平范围、整形电路去 除噪声和干扰、差错控制技术（奇偶校验）。 （3）功能强大：不仅数值运算，而且能够进行逻辑判断与 运算。在控制系统中是不可缺少的。 （4）信息存储方便：相对较小空间能存储几十亿位。 （5）可编程：使繁琐的电路设计工作变得简单快捷。
二、数字信号的表示法
1、高低电平与正、负逻辑体制 数字信号有两种逻辑体制：
正逻辑体制规定：高电平为逻辑1，低电平为逻辑0。 负逻辑体制规定：低电平为逻辑1，高电平为逻辑0。
下图为采用正逻辑体制所表示的逻辑信号：
逻辑1
逻辑1
逻辑0
逻辑0
逻辑0
二、数字信号的表示法
2、数字波形的两种类型
数字信号的传输波形可分为脉冲型和电平型 ▪ 电平型数字信号则是以一个时间节拍内信号是高电平
缺点：自然界大多数物理量是模拟量，需要模数转换和 数模转换等，增加了系统的复杂性。
三、数字电路
3、数字集成电路 ◆按照数字电路集成度的不同，逻辑电路通常分为SSI、
MSI、LSI、VLSI及至UFra bibliotekSI、GSI等。
数字集成电路按集成度分类
1.2 数制与BCD码
一、几种常用的数制
1.十进制(Decimal)：计数规律：逢十进一、借一当十 2.二进制(Binary)：计数规律：逢十进一、借一当十 3.十六进制(Hexadecimal)与八进制（Octal）
第一章 数字电路基础
1.1 数字电路的基本概念 1.2 数制 1.3 二进制算术运算 1.4 编码
(完整版)《数字电子技术》知识点

(完整版)《数字电子技术》知识点

《数字电子技术》知识点第1章 数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 之间进行相互转换。

举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD 4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1变零；要求：熟练应用上述逻辑运算。

5．数字电路逻辑功能的几种表示方法及相互转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。

要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。

6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y 的反函数Y （或称补函数）。

这个规则称为反演规则。

②对偶规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y ＇，Y ＇称为函Y 的对偶函数。

《数字电子技术》 第1章数字电路基础


第1 章
数字电路基础
1.1 数制与代码
1.2 逻辑函数
1.3 逻辑代数的基本定律和运算规则 1.4 逻辑函数的代数化简法 1.5 逻辑函数的卡诺图化简 1.6 逻辑函数的常用表达形式 返回主目录 退出
1. 1 数制与代 码
1.1.1 常用数制 1.1.2 数制转换 1.1.3 代码 返回上一级 退出
（3）按电路逻辑功能分为组合逻辑电路和时序逻辑电路。
0.3
数字集成电路的发展趋势
1．大规模 。 2．低功耗 。 3．高速度 。 4．可编程 。 5．可测试 。 6．多值化 。
第1章
数字电路基础
学习要点：
•数字电路基本逻辑、复合逻辑
•逻辑函数基本定律、常用公式
•逻辑函数代数化简法 •逻辑函数卡诺图化简法
2. 数字电路的分类
（1）按电路组成结构分为分立元件和集成电路两大类。 其中集成电路按集成度（在一块硅片上包含的逻辑门电 路或元件的数量）可分为小规模（SSI）、中规模 （MSI）、大规模（LSI）和超大规模（VLSI）集成电路。
（2）按电路所用器件分为双极型（如TTL、ECL、I2L、 HTL）和单极型（如NMOS、PMOS、CMOS）电路。
3、八进制 数码为：0～7；基数是8。 运算规律：逢八进一，借一当八 。 下标可用8或O（Octadic的缩写）表示 。 八进制数的权展开式： 八进制 和十六 进制主 要用于 书写程 序、指 令 。十 六进制 数还经 常用来 表示内 存的地 址。
例如，(107.4)8 =1×82 + 0×81 +7×80 +4×8-1 4、十六进制 数码为：0～9、A～F；基数是16。 运算规律：逢十六进一，借一当十六 。 小标可用16或H（Hex的缩写）表示 十六进制数的权展开式：

数字电子技术基础-第一章PPT课件

•15
第一章：数字逻辑基础
【例1-3】将十六进制数8A.3按权展开。 解：(8A.3)16=8×161+10×160+3×16-1
•16
第一章：数字逻辑基础
1.2.2 不同进制数的转换 1. 十进制数转换为二进制、八进制和十六进制数 转换方法： (1) 十进制数除以基数(直到商为0为止)。 (2) 取余数倒读。
•17
第一章：数字逻辑基础
【例1-4】将十进制数47转换为二进制、八进制和十六进制数。 解：
(47)10=(101111)2=(57)8=(2F)16。
•18
第一章：数字逻辑基础
【例1-5】将十进制数0.734375转换为二进制和八进制数。
解：
(1)转换为二进制数。
首先用0.734375×2=1.46875 (积的整数部分为1，积的小数部分为
•25
第一章：数字逻辑基础
按选取方式的不同，可以得到如表1.1所示常用的几种BCD编码。 表1.1 常用的几种BCD编码
•26
第一章：数字逻辑基础
2. 数的原码、反码和补码 在实际中，数有正有负，在计算机中人们主要采用两种
方法来表示数的正负。第一种方法是舍去符号，所有的数字 均采用无符号数来表示。
•7
第一章：数字逻辑基础
2. 数字电路的分类
1) 按集成度划分 按集成度来划分，数字集成电路可分为小规模、中规模、大规模和超大
规模等各种集成电路。 2) 按制作工艺划分
按制作工艺来划分，数字电路可分为双极型(TTL型)电路和单极型(MOS 型)电路。双极型电路开关速度快，频率高，工作可靠，应用广泛。单极型 电路功耗小，工艺简单，集成度高，易于大规模集成生产。 3) 按逻辑功能划分

数字电子技术

数字电子技术数字电子技术是一个复杂而广泛的领域，它在现代电子技术中扮演着重要的角色。

数字电子技术涉及使用数字信号处理技术以实现各种电子系统的设计、开发和维护。

数字电子技术的广泛应用包括计算机、通信、数字音频、视频和图像处理，控制系统和各种数字产品等。

本文将对数字电子技术的概念、原理、应用和未来发展进行探讨。

一、数字电子技术概述1.1 数字电子技术的概念数字电子技术（Digital Electronics）是利用逻辑门的开关功能和二进制数码的表示方法，来进行数字信号的处理、存储、传输和操作的一种电子技术。

数字电子技术也被称为数字电路技术或者数字逻辑技术。

数字电子技术可以将模拟信号转化为数字信号，并通过数字信号处理技术来实现各种电子系统的设计、开发和维护。

数字电子技术是现代电子技术的基础，它不仅改变了我们的生活方式，而且为我们带来了无限的创新空间。

1.2 数字电子技术的原理数字电子技术的原理主要包括逻辑门、二进制数码和时序控制等。

数字电路的逻辑门是指具有特定逻辑功能的电子元件，例如与门、或门、非门、异或门等。

逻辑门可以将一个或多个输入的信号转换为一个输出信号。

二进制数码是一种仅包含两个数字（0和1）的数学表示方法，用于表达数字、字符、声音、图像和其他数据类型。

时序控制是指通过时钟信号来控制数字电路元件的时序运行，保证系统的稳定性和可靠性。

二、数字电子技术的应用2.1 计算机计算机是数字电子技术最广泛的应用之一。

通过数字电子技术，计算机可以在很短的时间内进行大量的数据处理和计算。

计算机技术的发展促进了信息技术的快速发展。

计算机系统包括计算机硬件和计算机软件两个方面。

计算机硬件是由数字电路元件组成的，例如中央处理器、内存、输入输出接口、总线等等。

计算机软件是指用各种编程语言编写的程序，例如操作系统、应用软件、编译器等等。

2.2 通信数字电子技术也被广泛应用于通信领域。

数字通信是指通过数字信号传输技术，将信息发送到另一个地方。

数字电子技术》知识点

《数字电子技术》知识点第1章数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD之间进行相互转换。

举例1：（）10= ( )2= ( )16= ( )8421BCD解：（）10= 2= ( 16= 8421BCD4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变1，1变零；要求：熟练应用上述逻辑运算。

5．数字电路逻辑功能的几种表示方法及相互转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。

要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。

6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y的反函数Y（或称补函数）。

这个规则称为反演规则。

②对偶规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y＇，Y＇称为函Y 的对偶函数。

数字电子技术第1章 习题参考答案

第1章习题参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16 （2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16 （4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000解：（1）10110001=177 （2）10101010=170（3）11110001=241 （4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255 （2）（3FF）16=1023（3）（AB）16=171 （4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101解：（1）（1110.01）2=14.25 （2）（1010.11）2=10.75（3）（1100. 101）2=12.625 （4）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。
