地震资料构造解释1

地震资料处理（仅供参考）一名词解释（1）地震相干体：由三维地震数据体经过相干处理而得到的一个新的数据体，其基本原理是在三维数据体中，求每一道每一样点处小时窗内分析点所在道与相邻道波形的相似性，形成一个表征相干性的三维数据体，即计算时窗内的数据相干性，把这一结果赋予时窗中心样点。

（2）时移地震：利用不同时间观测的三维地震有效信息的差异进行储层监测，完善油气藏管理方案，提高油气采收率。

（3）地震亮点：指在地震剖面上，由于地下气藏的存在所引起的地震反射波振幅相对增强的“点”。

（4）地震反演：根据各种位场(电位、重力位等)、波场(声波、弹性波等)、电磁场和热学场等的地球物理观测数据去推测地球内部的结构形态及物质成分，定量计算其相关物理参数的过程。

（5）地震三维数据体：三维地震勘探经过三维地震资料处理后形成一个三维数据体，由采集的几何形态确定的（处理期间可能调整的）规则间距的正交数据点的排列。

（6）地震属性：表征地震波几何形态、运动学、动力学和统计学特征、由数学变换、或者物理变换引入的物理量。

（7）地震层序：地震层序是沉积层序在地震剖面图上的反映。

在地震剖面图上找出两个相邻的反映地层不整合接触的界面，则两个界面之间的地层叫做一个地震层序。

（8）AVO：（Amplitude Versus Offset）技术——利用振幅随炮检距或AVO 偏移距的变化来估算界面两侧介质的泊松比，进而推断介质的岩性（9）三维可视化：三维可视化是用于显示描述和理解地下及地面诸多地质现象特征的一种工具，广泛应用于地质和地球物理学的所有领域，通过计算机交互绘图和成像，从复杂的数据集中提取有意义信息的方法。

（10）地震资料综合解释：地震资料解释就是把这从野外采集的经过处理的资料转化成地质术语，即根据地震资料确定地质构造形态和空间位置，推测地层的岩性、厚度及层间接触关系，确定地层含油气的可能性，为钻探提供准确井位等。

二简答题1识别亮点的标志：(1)振幅异常(2)极性反转(3)水平反射同相轴的出现（平点）(4)速度下降(5)吸收衰减2.三维地震勘探有哪些优势(1）野外施工方便灵活，不受地形、地物条件的限制，满足面积观测、覆盖次数和炮检距相同即可。

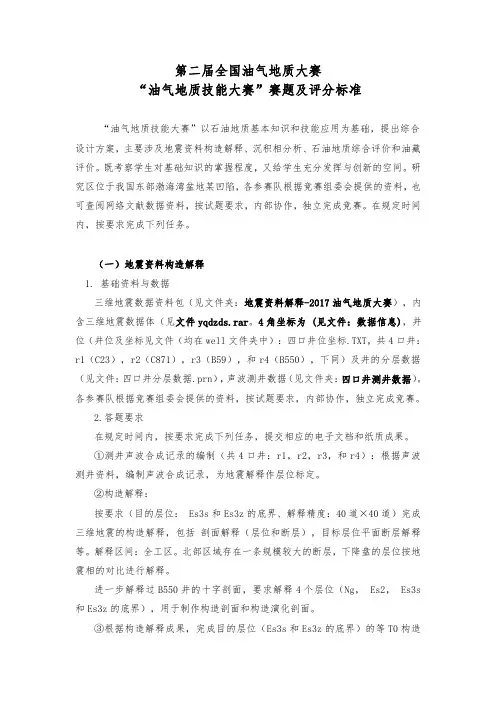

第二届全国油气地质大赛“油气地质技能大赛”赛题及评分标准“油气地质技能大赛”以石油地质基本知识和技能应用为基础，提出综合设计方案，主要涉及地震资料构造解释、沉积相分析、石油地质综合评价和油藏评价。

既考察学生对基础知识的掌握程度，又给学生充分发挥与创新的空间。

研究区位于我国东部渤海湾盆地某凹陷，各参赛队根据竞赛组委会提供的资料，也可查阅网络文献数据资料，按试题要求，内部协作，独立完成竞赛。

在规定时间内，按要求完成下列任务。

（一）地震资料构造解释1.基础资料与数据三维地震数据资料包（见文件夹：地震资料解释-2017油气地质大赛），内含三维地震数据体（见文件yqdzds.rar。

4角坐标为(见文件：数据信息)，井位（井位及坐标见文件（均在well文件夹中）：四口井位坐标.TXT，共4口井：r1（C23），r2（C871），r3（B59），和r4（B550），下同）及井的分层数据（见文件：四口井分层数据.prn），声波测井数据（见文件夹：四口井测井数据）。

各参赛队根据竞赛组委会提供的资料，按试题要求，内部协作，独立完成竞赛。

2.答题要求在规定时间内，按要求完成下列任务，提交相应的电子文档和纸质成果。

①测井声波合成记录的编制（共4口井：r1，r2，r3，和r4）：根据声波测井资料，编制声波合成记录，为地震解释作层位标定。

②构造解释：按要求（目的层位：Es3s和Es3z的底界、解释精度：40道×40道）完成三维地震的构造解释，包括剖面解释（层位和断层），目标层位平面断层解释等。

解释区间：全工区。

北部区域存在一条规模较大的断层，下降盘的层位按地震相的对比进行解释。

进一步解释过B550井的十字剖面，要求解释4个层位（Ng，Es2，Es3s 和Es3z的底界），用于制作构造剖面和构造演化剖面。

③根据构造解释成果，完成目的层位（Es3s和Es3z的底界）的等T0构造图和深度构造图，过B550井剖面的构造剖面图（2幅，深度剖面，剖面位置的构造图上标注）及构造演化剖面图（2幅，不要求去压实恢复，剖面位置的构造图上标注），并编写总结报告，包括研究区的构造特征（包括构造圈闭特征，从平面和剖面两方面描述）、构造演化历史及构造成因机制等。

名词解释：1.褶积模型：地震记录的褶积模型是当今地震勘探中三大环节的主要理论基础之一，其应用十分广泛，主要表现在三大方面：正演、反演和子波处理。

层状介质的一次反射波通常用线性褶积模型表示 ,即：式中:w(t)为系统子波;r(t)为反射系数函数,符号“*”表示褶积运算。

2.分辨率：分辨能力是指区分两个靠近物体的能力。

度量分辨能力强弱的两种表示：一是距离表示，分辨的垂向距离或横向范围越小，则分辨能力越强；二是时间表示，在地震时间剖面上，相邻地层时间间隔 dt 越小，则分辨能力越强。

时间间隔 dt 的倒数为分辨率。

垂向分辨率是指沿地层垂直方向所能分辨的最薄地层厚度。

横向分辨率是指横向上所能分辨的最小地质体宽度。

3.薄层解释原理：Dt<T/4 或 Dh 在 l/8 与 l/4 之间，合成波形的振幅与 Dt 近似成正比，可用合成波形的振幅信息来估算薄层厚度，这一工作称之为薄层解释原理。

4.时间振幅解释图版：我们把层间旅行时差Δ t 与实际地层的时间厚度Δ T 的关系曲线以及薄层顶底反射的合成波形的相对振幅Δ A 与实际地层的时间厚度Δ T 的关系曲线统称为时间－振幅解释图版。

5.协调厚度：在相对振幅ΔA 与实际地层时间厚度ΔT 的关系曲线上，ΔA 最大值所对应的地层厚度称为调谐厚度。

协调脉冲。

6.波长延拓：用数学的方法把波场从一个高度换算到另一个高度，习惯上称之为波场延拓。

7.同相轴：各接收点属于同一相位振动的连线。

8.波的对比：根据反射波的一些特征来识别和追踪同一反射界面反射波的工作，方法：相位对比、波组或波系对比、沿测网的闭合圈对比、研究异常波、剖面间的对比。

9.剖面闭合：相交测线的交点处同一反射波的 t0 时间应相等，是检验波的对比追踪是否正确的重要方法。

10.广义标定：是指利用测井、钻井资料所揭示的地质含义 (岩性、层厚、含流体性质等) 和地震属性参数(如振幅、波形、频谱、速度等)之间的对比关系，判别或预测远离或缺少井控制区域内地震反射信息 (如同相轴、地震相、各种属性参数等)的地质含义。

地震资料构造解释具体的工作流程
1、首先要对地质任务进行理解，确定解释方案
2、收集研究区块的基础资料进行分析。

其中基础资料包括：研究区块的老的解释成果、
所有井的分层数据，岩芯类型、试油成果以及测井数据等
3、然后进行层位标定、分析、做VSP.
4、进行过井剖面的对比。

如果研究区块内从来没有勘探过的话，就只有使用穿衣戴帽或
戴帽穿衣法了。

5、在研究区块内拉大剖面（每20或其它数据都行）进行层位追踪对比、分析。

6、进行加密层位追踪对比。

7、进行断层组合。

8、时深转换。

（建立构造、速度模型）
9、进行研究区块的平面圈定、勾绘等值线图（T0图）。

10、进行综合的地质构造分析和含油气性评价。

以上纯为个人观点，如有遗漏和不对的地方，请各位多多指出。

谢谢。

关于地震的资料
关于地震的资料
关于地震的资料（一）：
地震(earthquake)又称地动、地振动，是地壳快速释
放能量过程中造成振动，期间会产生地震波的一种自然现象。

全
球每年发生地震约五百五十万次。

地震常常造成严重人员伤亡，
能引起火灾、水灾、有毒气体泄漏、细菌及放射性物质扩散，还
可能造成海啸、滑坡、崩塌、地裂缝等次生灾害。

主要资料
地球分为三层：中心层是地核，中间是地幔，外层是地壳。

地震不仅仅发生在地壳之中，也会发生在软流层当中。

据地
震部门测定，深源地震一般发生在地下300~700km处。

到目前为止，已知的最深的震源是720公里。

[1]从这一点来看，传统的
板块挤压地层断裂学说并不能合理解释深源地震，因为720公里
深处并不存在固态物质。

超级地震指的是震波极其强烈的大地震。

但其发生占总地震7%~21%，破坏程度是原子弹的数倍，所以超级
地震影响十分广泛，是十分具有破坏力的。

[由
整理]。

名词解释：1. 构造：利用由地震资料提供的反射波旅行时、速度等信息，查明地下地层的构造形态，埋藏深度、解除关系等。

2. 地震地层学：根地震政剖面特征、结构来划分沉积层序，分析沉积岩相和沉积环境，进一步预测沉积盆地的有利油气聚集带。

3. 地震岩性学：采用各种有效的地震技术，提取一系列地震属性参数，并综合利用地质、钻井、测井资料，研究特定地层的岩性、厚度分布、孔隙度、流体性质等。

4. 垂向分辨率：是指地震记录或者地震剖面上能分辨的最小地层厚度。

地震勘探上的垂向分辨率一般在1/4波长到1/8波长之间。

5. 横向分辨率：是指在地震记录或者水平叠加剖面上能够分辨相邻地质体的最小宽度。

通常由第一菲涅尔（Fresnel ）带的大小来确定，其半径R 为：6. 标准层：具有较强振幅、同相轴连续性较好、可在整个工区内追踪的目标反射层。

它往往是主要的地层或岩性的分界面，与生油层或储集层有一定的关系，或本身就是生、储油层。

7. 波组：是指三四个数目不等的同相轴组合在一起形成的反射波组合，或指比较靠近的若干界面所产生的反射波组合。

8. 波系：有两个或者两个以上波组所组成的反射波系列成为波系。

9. 标定：广泛意义来说，标定是指利用测井、钻井资料所揭示的地质含义（如岩性、层厚、含流体性质等）和地震属性参数（如振幅、波形、频谱、速度等）之间的对比关系，判别或预测远离或缺少井控制区域内地震反射信息（如同相轴、地震相、各种属性参数等）的地质含义。

10. 层位标定：把对比解释的反射波同相轴赋予具体而明确的地质意义，如沉积相、岩性、流体性质等，并把这些已知的地质含义向地震剖面或地震数据体延伸的过程。

11. 全三维解释：使用自动拾取，体元追踪、层面切片等分析和解释手段，并以垂直剖面和水平切片的解释为辅助方法，在与三维相干体等不连续性分析相结合，结果用三维可视化等的一整套解释流程，也有人称之为地震数据体的“真”三维解释。

12. 三维相干体技术：利用相邻道数据间的相思程度，实际上就是利用相邻道间不连续性来判断、分辨断层级油气藏的一种方法。

设计的内容为地震资料构造解释和地震相解释。

地震资料构造解释的主要内容包括在剖面上识别断层并标识断层，在平面上利用相干体进行断层的组合，并且进行地层对比追踪，最后根据解释的断层和层位做等T0构造图。

地震相解释主要内容是在剖面上识别水道的形状，在平面上识别水道的空间展布情况，利用剖面上的地震反射构型、地震反射结构投影到平面上做出平面地震相图。

实验一、地震构造解释一、实验目的学会Discovery软件的安装、建立工区、三维数据加载、剖面显示地震记录。

进行层位对比追踪和断层解释，利用相干体进行断层的平面组合，以及根据解释的层位和断层做出等时构造图。

结合剖面图会分析地质意义和盆地内生储盖组合。

二实验内容本实验以Discovery软件为解释平台进行以下实验：1 利用Discovery 中模块建立中国的工区和Seisvision模块加载数据。

2断层的剖面解释并结合相干体切片进行断层的平面组合。

根据断层的识别标志进行断层的识别，并结合相干体提高断层识别准度（期间常见的问题：主测线和联络测线方向断层往往不闭合，解决办法是要根据两个方向综合判断断层。

）3 不整一地震反射界面的识别及追踪对比。

4 等T0构造图的绘制。

（断层在地震剖面上的一般标志）（1）同相轴错断、波组波系错断（中小断层）；（2）同相轴数目突然增减或消失（同生断层）；（3）地层产状突变、地震相特征突变（边界断层）；（4）同相轴分叉、合并、扭曲及强相位转换（小断层）；（5）断面波、绕射波。

（地震反射界面的追踪对比方法）（1）单一同相轴的基本追踪对比方法★反射波同相轴具线状廷伸特征，相邻记录道的同一同相轴应为一连续的曲线，相邻界面的同相轴应大体平行。

★相邻记录道同一界面反射波同相轴波形特征相似，即振幅、周期、相位数等相似，它们在空间上是逐渐地变化的。

（2）根据波组或波系进行地震反射界面对比★波组是相邻若干个界面形成的多个强反射同相轴的组合。

波组之间是一些振幅比较弱的同相轴，★多个波组组成一个波系。

三维地震资料的构造解释基本思路和流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!三维地震资料的构造解释：基本思路与流程解析一、引言三维地震资料的构造解释是地质勘探中的关键环节，它能提供地下结构的详细图像，帮助我们理解地壳的构造特征。
