大工20新上《流体输配管网》在线作业3

重庆大学《流体输配管网》课程试题（B 卷）一、什么是枝状管网？什么是环状管网？分别画一个枝状管网和一个环状管网的示意图，说明其主要区别。

（10分） 二、高层建筑竖向液体输配管网为什么要竖向分区？画出1个竖向分区的示意图，说明其作用。

（5分）三、说明公式l R P m ml ⋅=的使用条件。

为什么不同的管网，λ的计算公式可能会不相同？（5分）四、简述均匀送风管道设计的原理和主要步骤。

（10分）五、影响建筑排水管网的排水能力的主要因素有哪些？怎样提高排水能力？（10分）六、以气力输配管网为例，描述气—固两相流管网的水力特征。

气—固两相流管网水力计算的主要特点是什么？（10分）七、写出比转数s n 的数学表达式。

比转数s n 有什么应用价值？高比转数泵与风机和低比转数泵与风机有什么主要区别？（10分）八、某空调冷冻水管网的循环水泵转速2900m in r ，所配电机功率2.2KW 。

流量—管网在设计工况下运行时，流量为15h m 3，扬程为18.5m 。

（1） 画出设计工况下水泵的性能曲线和管网特性曲线，并标出工况点。

（2） 在部分负荷时，只需流量7.5m 3。

有哪些方法可将管网流量调节到7.5m 3？（3） 哪种方法最节能？为什么？（20分）九、如图所示通风系统，各管段的设计流速和计算阻力如下表。

（1） 系统风机的全压和风量应为多少？（2） 各设计风量能否实现？若运行时，测得1#排风口的风量为4000h m 3，2#、3#排风口的风量是多少？（3） 若运行中需要增加1#排风口的风量，应怎样调节？（20分）《流体输配管网》课程试题（B卷）参考答案一、枝状管网：管网有起点和终点、主管和支管，如图1；环状管网：管网起点和终点重合，构成闭合回路，如图2；图1 图2区别：枝状管网：系统简单，运行管理方便，但管网后备性差，管网某处发生故障时，该点后面管网部分将受影响而不能正常工作；环状管网：管网系统比较复杂，管网后备性好；某处发生故障时，流体可以通过环状管网从另一个方向流动，因此故障影响范围小。

重庆大学《流体输配管网》课程试题（B 卷）一、什么是枝状管网？什么是环状管网？分别画一个枝状管网和一个环状管网的示意图，说明其主要区别。

（10分）二、高层建筑竖向液体输配管网为什么要竖向分区？画出1个竖向分区的示意图，说明其作用。

（5分）三、说明公式l R P m ml ⋅=的使用条件。

为什么不同的管网，λ的计算公式可能会不相同？（5分）四、简述均匀送风管道设计的原理和主要步骤。

（10分）五、影响建筑排水管网的排水能力的主要因素有哪些？怎样提高排水能力？（10分）六、以气力输配管网为例，描述气—固两相流管网的水力特征。

气—固两相流管网水力计算的主要特点是什么？（10分）七、写出比转数s n 的数学表达式。

比转数s n 有什么应用价值？高比转数泵与风机和低比转数泵与风机有什么主要区别？（10分）八、某空调冷冻水管网的循环水泵转速2900m in r ，所配电机功率2.2KW 。

流管网在设计工况下运行时，流量为15m 3，扬程为18.5m 。

（1） 画出设计工况下水泵的性能曲线和管网特性曲线，并标出工况点。

（2） 在部分负荷时，只需流量7.5m 3。

有哪些方法可将管网流量调节到7.5h m 3？（3） 哪种方法最节能？为什么？（20分）九、如图所示通风系统，各管段的设计流速和计算阻力如下表。

（1） 系统风机的全压和风量应为多少？（2） 各设计风量能否实现？若运行时，测得1#排风口的风量为4000m 3，2#、3#排风口的风量是多少？（3） 若运行中需要增加1#排风口的风量，应怎样调节？（20分）《流体输配管网》课程试题（B 卷）参考答案一、枝状管网：管网有起点和终点、主管和支管，如图1；环状管网：管网起点和终点重合，构成闭合回路，如图2；图1 图2区别：枝状管网：系统简单，运行管理方便，但管网后备性差，管网某处发生故障时，该点后面管网部分将受影响而不能正常工作；环状管网：管网系统比较复杂，管网后备性好；某处发生故障时，流体可以通过环状管网从另一个方向流动，因此故障影响范围小。

1.关于水力稳定性，以下说法错误的是（）A.管网中各个管段或用户，在其他管段或用户的流量改变时，保持本身流量不变的能力，称其为管网的水力稳定性。

B.通常用管段或用户规定流量和工况变动后可能达到的最大流量的比值来衡量管网的水力稳定性。

C.提高管网水力稳定性的方法是相对地减小管网中干管的压降D.提高管网水力稳定性的方法是相对地减小用户系统的压降。

【参考答案】: D2.一般在风机进口设置调节阀的原因不包括以下哪项（）？A.在风机效率不发生下降的条件下，吸入口的调节的节能性较好B.简单易行C.风机的流量调节范围加宽D.不易引起气蚀【参考答案】: D3.以下关于水压曲线，以下说法错误的是（）？A.利用水压曲线，可表示出各管段的压力损失值B.根据水压曲线的坡度，可以确定管段的单位管长的平均压降的大小C.利用水压曲线，可以确定管道中的部分压力值D.只要已知或固定管路上任意一点的压力，则管路中其它各点的压力也就已知或固定了【参考答案】: C4.在串联管路中，调节阀的阀权度值越接近（），调节阀的工作流量特性与理想流量特性越接近。

A.0B.1C.100D.无限大【参考答案】: B5.在串联管路中，调节阀全开时阀前后压差与系统总压差的比值称为阀权度，阀权度值的范围是（）？A.0~100B.-100~100C.0~1D.-1~1【参考答案】: C6.热水管路中，压力的基本要求包括（）A.不汽化B.不倒空C.满足压头D.不超压【参考答案】: ABCD7.影响泵或风机性能的能量损失有（）A.流动损失B.泄漏损失C.轮阻损失D.机械损失【参考答案】: ABCD8.液气两相流管网的水力特征包括（）A.压力变化速度快B.水量气压变化幅度大C.流速变化剧烈D.事故危害大【参考答案】: BCD9.常用的确定水泵工作点的方法包括（）A.计算法B.估算法C.作图法D.模拟法【参考答案】: AC10.以下适应于水泵并联运行情况的是（）A.用户需要流量大，而大流量的泵制造困难或造价太高B.流量需求变化幅度大，通过停开设备台数以调节流量C.当有一台设备损坏，仍需保证供液,作为检修及事故备用D.在改扩建时，管道阻力加大，需要压头提高时【参考答案】: ABC11.管网系统对流量分配有定量的要求，对流体的压力没有要求。

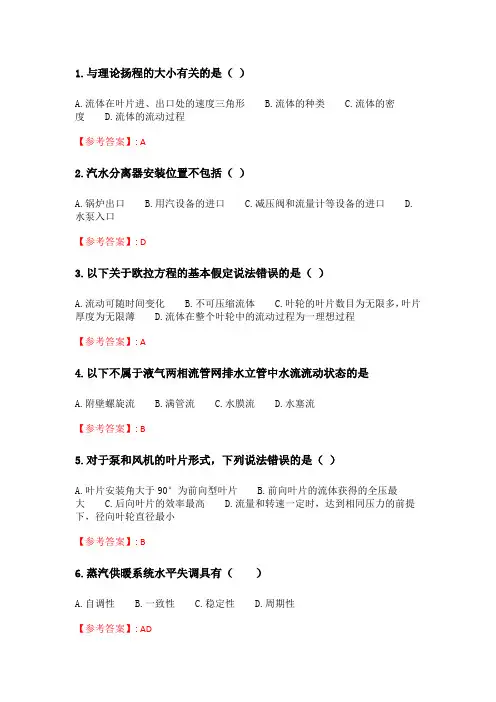

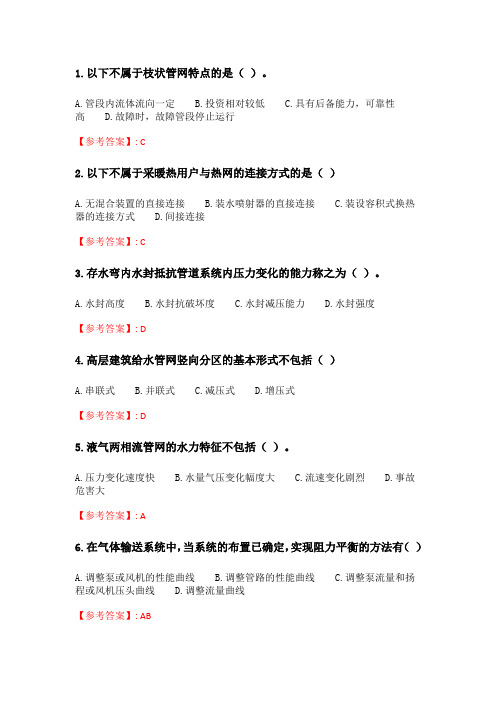

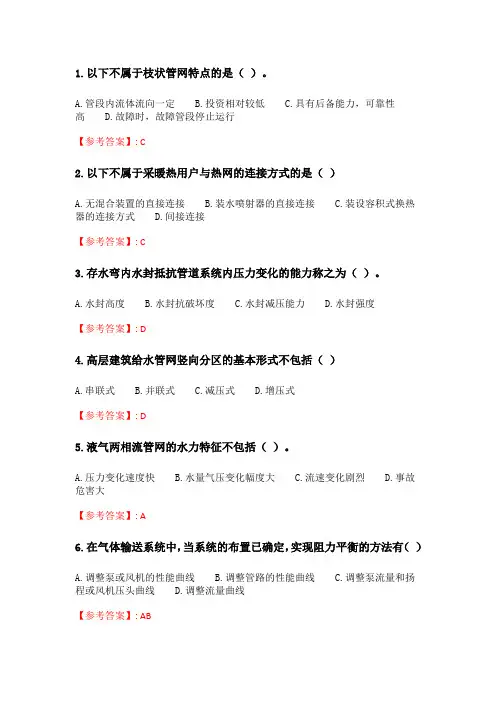

1.以下不属于枝状管网特点的是（）。

A.管段内流体流向一定B.投资相对较低C.具有后备能力，可靠性高 D.故障时，故障管段停止运行【参考答案】: C2.以下不属于采暖热用户与热网的连接方式的是（）A.无混合装置的直接连接B.装水喷射器的直接连接C.装设容积式换热器的连接方式 D.间接连接【参考答案】: C3.存水弯内水封抵抗管道系统内压力变化的能力称之为（）。

A.水封高度B.水封抗破坏度C.水封减压能力D.水封强度【参考答案】: D4.高层建筑给水管网竖向分区的基本形式不包括（）A.串联式B.并联式C.减压式D.增压式【参考答案】: D5.液气两相流管网的水力特征不包括（）。

A.压力变化速度快B.水量气压变化幅度大C.流速变化剧烈D.事故危害大【参考答案】: A6.在气体输送系统中，当系统的布置已确定，实现阻力平衡的方法有（）A.调整泵或风机的性能曲线B.调整管路的性能曲线C.调整泵流量和扬程或风机压头曲线 D.调整流量曲线【参考答案】: AB7.以下属于膨胀水箱作用的是（）A.储存冷热水系统水温上升时的膨胀水量B.排气作用C.恒定水系统压力D.提供冷热量【参考答案】: ABC8.以下属于流体管网组成部分的是（）A.管道B.动力装置C.调节装置D.末端装置【参考答案】: ABCD9.气体输送系统中常用的水力计算方法包括（）A.计算分析法B.假定流速法C.压损平均法D.静压复得法【参考答案】: BCD10.采暖热用户与热网的连接方式包括（）A.无混合装置的直接连接B.装水喷射器的直接连接C.间接连接D.混水连接【参考答案】: ABC11.固定长度摩擦阻力，称为比摩阻T.对 F.错【参考答案】: B12.风管中的静压与动压之比愈大，气流在孔口的出流角也就愈大T.对 F.错【参考答案】: A13.生活或生产给水管网管道中，流速不宜大于2.0m/sT.对 F.错【参考答案】: A14.在串联环路中，影响垂直失调的原因是各层散热器的传热系数随各层散热器平均计算温度差的变化程度不同而引起的。

第 1 流体输配管网的类型与装置1-1认真观察1~3个不同类型的流体输配管网，绘制出管网系统轴测图。

结合第一章学习的知识，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗？在什么位置相通？（5）该管网中的哪些位置设有阀门？它们各起什么作用？（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？答：选取教材中3个系统图分析如下表：图1-1-2 图1-2-14（a）图1-3-14(b)图号问（1）输配空气输配生活给水生活污水、废水排放问（2）气体液体液体、气体多相流，液体为主问（3）从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网从一个地方流入管网，其他地方流出管网问（4）入口1及出口5与大气相通末端水龙头与大气相通顶端通气帽与大气相通问（5通常在风机进出口附近及各送风口处设置阀门，用于调节总送风各立管底部、水泵进出口及整个管网最低处设有阀门，便于调节各管段流量和检修时关断无阀门）量及各送风口风量或排出管网内存水问（6）1台风机，为输送空气提供动力1台水泵，为管网内生活给水提供动力无风机、无水泵问（7）与燃气管网相比，流体介质均为气体，但管网中设施不同。

与消防给水管网相比，流体介质均为液体，但生活给水管网中末端为水龙头，消防给水管网末端为消火栓。

重庆大学《流体输配管网》课程试题（B 卷）一、什么是枝状管网？什么是环状管网？分别画一个枝状管网和一个环状管网的示意图，说明其主要区别。

（10分）二、高层建筑竖向液体输配管网为什么要竖向分区？画出1个竖向分区的示意图，说明其作用。

（5分）三、说明公式l R P m ml ⋅=的使用条件。

为什么不同的管网，λ的计算公式可能会不相同？（5分）四、简述均匀送风管道设计的原理和主要步骤。

（10分）五、影响建筑排水管网的排水能力的主要因素有哪些？怎样提高排水能力？（10分）六、以气力输配管网为例，描述气—固两相流管网的水力特征。

气—固两相流管网水力计算的主要特点是什么？（10分）七、写出比转数s n 的数学表达式。

比转数s n 有什么应用价值？高比转数泵与风机和低比转数泵与风机有什么主要区别？（10分）八、某空调冷冻水管网的循环水泵转速2900m in r ，所配电机功率2.2KW 。

流管网在设计工况下运行时，流量为15h m 3，扬程为18.5m 。

（1） 画出设计工况下水泵的性能曲线和管网特性曲线，并标出工况点。

（2） 在部分负荷时，只需流量7.5m 3。

有哪些方法可将管网流量调节到7.5h m 3？（3） 哪种方法最节能？为什么？（20分）九、如图所示通风系统，各管段的设计流速和计算阻力如下表。

（1） 系统风机的全压和风量应为多少？（2） 各设计风量能否实现？若运行时，测得1#排风口的风量为4000m 3，2#、3#排风口的风量是多少？（3） 若运行中需要增加1#排风口的风量，应怎样调节？（20分）《流体输配管网》课程试题（B 卷）参考答案一、枝状管网：管网有起点和终点、主管和支管，如图1；环状管网：管网起点和终点重合，构成闭合回路，如图2；图1 图2区别：枝状管网：系统简单，运行管理方便，但管网后备性差，管网某处发生故障时，该点后面管网部分将受影响而不能正常工作；环状管网：管网系统比较复杂，管网后备性好；某处发生故障时，流体可以通过环状管网从另一个方向流动，因此故障影响范围小。

《流体输配管网》习题集及部分参考答案主要编写人员龚光彩章劲文李孔清唐海兵龙舜心许淑惠等第一部分习题集第1章1-1 何谓零速点（零点）？1-2 闭合差是指什么？给出燃气管网各环闭合差的确定方法1-3 什么是枝状管网与环状管网，普通的通风系统在什么条件下可以理解成环状管网？1-4 补充完整例题[1-2]的水力计算表1-5 给出沿程均匀泄流管道阻力计算公式, 当无转输流量时阻力损失是多少?1-6 分析农村灶台或炕烟气流动驱动力？1-7 渠底坡度与分类1-8 明渠均匀流的条件与特性1-9 写出谢才公式和曼宁公式，并指出两个公式中各物理量的意义1-10 水力最优断面是什么？1-11 无压圆管在何时具有最大流速和流量？第2章（第8章水泵计算等部分习题入此）2-1 已知4—72—No6C型风机在转速为1250 r/min 时的实测参数如下表所列，求：各测点的全效率；绘制性能曲线图；定出该风机的铭牌参数（即最高效率点的性能参数）；计算及图表均要求采用国际单位。

测点编号 1 2 3 4 5 6 7 8H(m水柱）86 84 83 81 77 71 65 59P（N/㎡）843.4 823.8 814.0 794.3 755.1 696.3 637.4 578.6 Q（m3/h）5920 6640 7360 8100 8800 9500 10250 11000 N(kW) 1.69 1.77 1.86 1.96 2.03 2.08 2.12 2.152-2 根据题2-1中已知数据，试求4-72-11系列风机的无因次量，从而绘制该系列风机的无因次性能曲线。

计算中定性叶轮直径D2=0.6m。

2-3 得用上题得到的无因次性能曲线求4-72-11No5A型风机在n=2900 r/min 时的最佳效率点各参数什，并计算该机的比转数值。

计算时D2=0.5m。

2-4 某一单吸单级泵，流量Q=45m3/s ，扬程H=33.5m ，转速n=2900r/min ,试求其比转数为多少？如该泵为双吸式，应以Q/2作为比转数中的流量计算，则其比转数应为多少，当该泵设计成八级泵，应以H/8作为比转数中的扬和计算值，则比转数为多少？2-5 某一单吸单级离心泵，Q=0.0375(m3/s) ，H=14.65m ，用电机由皮带拖动，测得n=1420r/min,N=3.3kW; 后因改为电机直接联动，n增大为1450r/min，试求此时泵的工作参数为多少？2-6 在n=2000的条件下实测一离心泵的结果为Q=0.17m?/s,H=104m,N=184kW.如有一几何相似的水泵，其叶轮比上述泵的叶轮大一倍，在1500r/min之下运行，试求在相同的工况点的流量，扬程及效率各为多少?2-7 有一转速为1480r/min的水泵，理论流量Q=0.0833m?/s ，叶轮外径D?=360mm，叶轮出中有效面积A=0.023㎡，叶片出口安装角β?=30°，试做出口速度三角形。

1-3 流体输配管网有哪些基本组成部分？各有什么作用？1-4答：相同点：各类管网构造上一般都包括管道系统、动力系统、调节装置、末端装置以及保证管网正常工作的其它附属设备。

不同点：①各类管网的流动介质不同；②管网具体型式、布置方式等不同；③各类管网中动力装置、调节装置及末端装置、附属设施等有些不同。

1-5 比较开式管网与闭式管网、枝状管网与环状管网的不同点。

答：开式管网：管网内流动的流体介质直接与大气相接触，开式液体管网水泵需要克服高度引起的静水压头，耗能较多。

开式液体管网内因与大气直接接触，氧化腐蚀性比闭式管网严重。

闭式管网：管网内流动的流体介质不直接与大气相通，闭式液体管网水泵一般不需要考虑高度引起的静水压头，比同规模的开式管网耗能少。

闭式液体管网内因与大气隔离，腐蚀性主要是结垢，氧化腐蚀比开式管网轻微。

枝状管网：管网内任意管段内流体介质的流向都是唯一确定的；管网结构比较简单，初投资比较节省；但管网某处发生故障而停运检修时，该点以后所有用户都将停运而受影响。

环状管网：管网某管段内流体介质的流向不确定，可能根据实际工况发生改变；管网结构比较复杂，初投资较节枝状管网大；但当管网某处发生故障停运检修时，该点以后用户可通过令一方向供应流体，因而事故影响范围小，管网可靠性比枝状管网高。

1-6 按以下方面对建筑环境与设备工程领域的流体输配管网进行分类。

对每种类型的管网，给出一个在工程中应用的答：白天太阳辐射使阳台区空气温度上升，致使阳台区空气密度比居室内空气密度小，因此空气从上通风口流入居室内，从下通风口流出居室，形成循环。

提高了居室内温度，床处于回风区附近，风速不明显，感觉舒适；夜晚阳台区温度低于居室内温度，空气流动方向反向，冷空气从下通风口流入，床位于送风区，床上的人有比较明显的吹冷风感，因此感觉不舒适。

2-4 如图2-3 是某高层建筑卫生间通风示意图。

试分析冬夏季机械动力和热压之间的作用关系。

答：冬季室外空气温度低于通风井内空气温度，热压使通风井内空气向上运动，有利于气体的排除，此时热压增加了机械动力的通风能力；夏季室外空气温度比通风竖井内空气温度高，热压使用通风井内空气向下流动，削弱了机械动力的通风能力，不利于卫生间排气。
