高中物理选修3-1多用电表的原理、实验：练习使用多用电表复习题练习题测试题

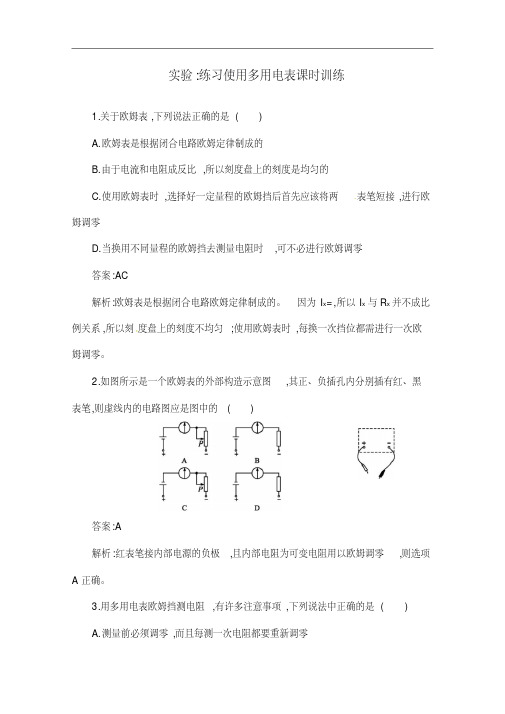

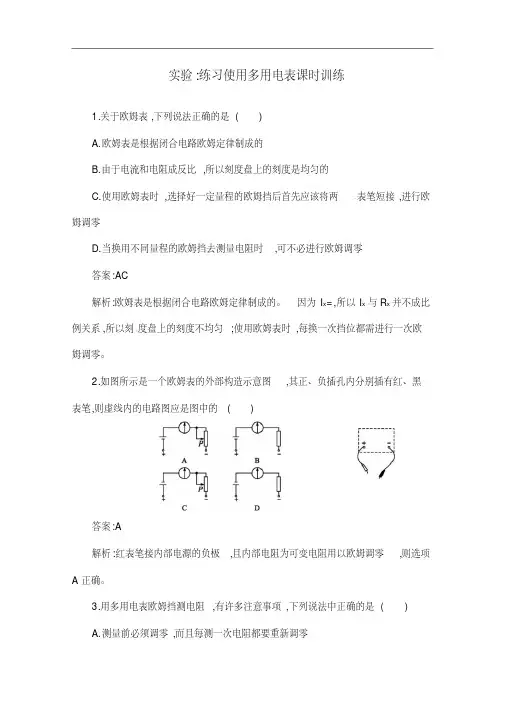

实验:练习使用多用电表课时训练1.关于欧姆表,下列说法正确的是( )A.欧姆表是根据闭合电路欧姆定律制成的B.由于电流和电阻成反比,所以刻度盘上的刻度是均匀的C.使用欧姆表时,选择好一定量程的欧姆挡后首先应该将两表笔短接,进行欧姆调零D.当换用不同量程的欧姆挡去测量电阻时,可不必进行欧姆调零答案:AC解析:欧姆表是根据闭合电路欧姆定律制成的。

因为I x=,所以I x与R x并不成比例关系,所以刻度盘上的刻度不均匀;使用欧姆表时,每换一次挡位都需进行一次欧姆调零。

2.如图所示是一个欧姆表的外部构造示意图,其正、负插孔内分别插有红、黑表笔,则虚线内的电路图应是图中的( )答案:A解析:红表笔接内部电源的负极,且内部电阻为可变电阻用以欧姆调零,则选项A正确。

3.用多用电表欧姆挡测电阻,有许多注意事项,下列说法中正确的是( )A.测量前必须调零,而且每测一次电阻都要重新调零B.因为使用多用电表之前有一个机械调零,所以测电阻时不用再调零C.待测电阻如果是连接在某电路中,应先把它与其他元件断开,再进行测量D.两个表笔要与待测电阻接触良好才能测得较准确,为此应当用两个手分别将两个表笔与电阻两端紧捏在一起答案:C解析:使用多用电表测量电阻前必须欧姆调零,即调整电阻挡的零点,而测量电阻时若不换挡,则内部电路没有改变,也就不用进行欧姆调零,故A错误;机械调零与欧姆调零是两个不同的过程,机械调零是调整电流的零点,欧姆调零是调整电阻挡的零点,所以不能取代,故B错误;因为测量电阻是利用闭合电路欧姆定律,若待测电阻与其他元件连接,则测量值应该是待测元件与其他元件电阻的并联值,故C正确;同理D错误。

4.甲、乙两同学使用欧姆表测量某电阻,他们都把选择开关旋到“×100”挡,并能正确操作,他们发现指针偏角偏小,于是甲把选择开关旋到“×1k”挡,乙把选择开关旋到“×10”挡,但乙重新调零,而甲没有重新调零,则以下叙述正确的是( )A.甲选挡位错误,而操作正确B.乙选挡位正确,而操作错误C.甲选挡位错误,且操作错误D.乙选挡位错误,而操作正确答案:D解析:欧姆表中指针偏角,是指偏离未接入电路时状态的角度,偏角小说明电阻阻值较大,因此需要选择高倍挡位,即应选择“×1k”挡,故甲选挡正确、乙选挡错误,测电阻换挡须重新调零,故甲操作错误、乙操作正确。

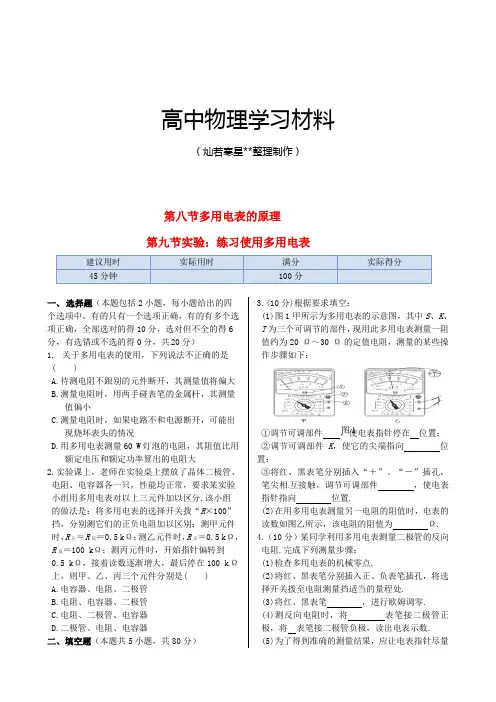

高中物理学习材料（灿若寒星**整理制作）第八节多用电表的原理 第九节实验：练习使用多用电表一、 选择题（本题包括2小题，每小题给出的四 个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得10分，选对但不全的得6分，有选错或不选的得0分，共20分）1. 关于多用电表的使用，下列说法不正确的是 ( )A.待测电阻不跟别的元件断开，其测量值将偏大B.测量电阻时，用两手碰表笔的金属杆，其测量值偏小C.测量电阻时，如果电路不和电源断开，可能出现烧坏表头的情况D.用多用电表测量60 W 灯泡的电阻，其阻值比用额定电压和额定功率算出的电阻大2.实验课上，老师在实验桌上摆放了晶体二极管、 电阻、电容器各一只，性能均正常，要求某实验 小组用多用电表对以上三元件加以区分.该小组 的做法是：将多用电表的选择开关拨“R ×100” 挡，分别测它们的正负电阻加以区别：测甲元件 时，R 正＝R反＝0.5 k Ω；测乙元件时，R 正＝0.5 k Ω， R 反＝100 k Ω；测丙元件时，开始指针偏转到 0.5 k Ω，接着读数逐渐增大，最后停在100 k Ω 上，则甲、乙、丙三个元件分别是( ) A.电容器、电阻、二极管 B.电阻、电容器、二极管 C.电阻、二极管、电容器 D.二极管、电阻、电容器二、填空题（本题共5小题，共80分）3.(10分)根据要求填空：(1)图1甲所示为多用电表的示意图，其中S 、K 、T 为三个可调节的部件，现用此多用电表测量一阻值约为20 Ω～30 Ω的定值电阻，测量的某些操作步骤如下：①调节可调部件 ，使电表指针停在 位置；②调节可调部件K ，使它的尖端指向 位置；③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调部件 ，使电表指针指向 位置.(2)在用多用电表测量另一电阻的阻值时，电表的读数如图乙所示，该电阻的阻值为 Ω. 4.（10分）某同学利用多用电表测量二极管的反向电阻.完成下列测量步骤： (1)检查多用电表的机械零点.(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处.(3)将红、黑表笔 ，进行欧姆调零. (4)测反向电阻时，将 表笔接二极管正极，将 表笔接二极管负极，读出电表示数. (5)为了得到准确的测量结果，应让电表指针尽量图1个倍率，图2若将该表的选择开关置于1 mA挡测电流，表盘示数仍如图2所示，则被测电流为15 V挡测量电压，则读数为(2)欧姆表调零后，滑动变阻器被接入电路部分的阻值为Ω.(3)若用此欧姆表测量电阻，发现指针指在满偏电流的三分之一处，则此电阻的阻值约为Ω.(4)如果电池长期未用，导致内阻增大，电动势基本不变，且仍然能正常调零，这将导致测量的结图4(3)用你选择的电路进行实验时，需要直接测量的物理量是；用上述所测各量表示电压表内阻，其表达式应为R＝图5如图6甲所示为一黑箱装置，盒内有电源、电图3图6③由于电压表和电流表的内阻会产生系统误差，则采用此测量电路所测得的电动势与实际值相比，测得的内阻与实际值相比(选填“偏大”“偏小”或“相同”).第八节多用电表的原理第九节实验：练习使用多用电表得分：一、选择题二、填空题3．（1）（2）4.5.6.7.8.第八节多用电表的原理第九节实验：练习使用多用电表参考答案一、选择题1.AD解析：待测电阻不跟别的元件断开，待测电阻可能是与其他元件并联，测量值可能偏小；测电阻时两手碰表笔的金属杆，人体电阻与待测电阻并联，测量值偏小；测量电阻时，如果电路不和电源断开，欧姆表两端的电压可能过大，从而烧坏电表；用多用电表测量灯泡的电阻，测量的是灯泡不发光时的电阻，灯泡用额定电压和额定功率计算出的电阻是灯泡正常发光时的电阻，灯泡正常发光时温度很高，电阻较大.符合题意的选项为A、D.2.C解析：甲元件的正、反向电阻相同，说明甲为定值电阻；乙元件的正向电阻很小，反向电阻很大，说明乙为二极管；测丙元件时，电阻增大过程，是给电容器的充电的过程，充电完成后，电容器阻值很大，故丙为电容器.C项正确.二、填空题3．(1)①S A、V的零位②×1 Ω挡③T右端欧姆挡零位(2)2.0×104解析：(1)图甲中，①S为机械调零旋钮，调节指针停在左边A、V的零位位置.②由题设条件知待测电阻约为20 Ω～30 Ω，选用×1 Ω挡，指针可在中间刻度线.③测量电阻以前，红、黑表笔插入“＋”、“－”插孔后，笔尖接触(短接)调节欧姆调零旋钮T，使指针指在右端欧姆挡刻度线的零位.(2)测另一未知电阻时，由题图乙看出选挡旋钮K指在欧姆挡×1 k位置，指针示数为20，可知该电阻值为20.0×1 kΩ＝2.0×104Ω.4.(3)短接(4)红黑(5)中央(6)OFF(或交流电压最高挡)解析：(3)将红、黑表笔短接，使指针指在欧姆表盘的零刻度线处，表示外测电阻为零，称为欧姆调零.(4)将选择开关拨向欧姆挡，即接通表内电源，此时，红表笔接内电源的负极，黑表笔接内电源的正极，因此，测二极管反向电阻时，应将红表笔接二极管的正极，黑表笔接二极管的负极.(5)使用欧姆表测电阻时，指针指在“中央”附近较精确.(6)测量完毕，应将选择开关拨离欧姆挡，以切断内电源.为了保护多用电表，应将选择开关拨到OFF位置或交流电压最高挡.5.×100重新进行欧姆调零 2.2×103(或2.2 k)0.406.0解析：表头指针偏转角度小，说明测量电阻的阻值偏大，应选择大倍率的×100挡，换挡后必须重新进行欧姆调零，由题图所示刻度可读出被测量电阻的阻值为2.2×103Ω.电流为mA×4.0＝0.40 mA，电压为V×100.0＝6.0 V.6.(1)ADE (2)2977 (3)6000 (4)准确解析：(1)选取器材要能够满足欧姆表调零的要求，即：I＝，调节滑动变阻器的滑片时，当滑动变阻器的阻值最大时，电流应小于电流表的满偏电流I g，综合考虑应选A、D、E.欧姆表的内部电路结构图如图7所示.(2)欧姆表调零时，由闭合电路欧姆定律得：＝I g(r＋R g＋R)，代入数据解得：R＝2977Ω.图7 (3)测量电阻时，由闭合电路欧姆定律得：E＝I(R＋R g＋r＋R x)，由题意得I＝I g/3，代入数据解得：R x＝6000 Ω.(4)由于电池的电动势不变，根据上面的分析可知，测量的结果准确.7.(1)×100 Ω重新进行欧姆调零 3 kΩ(2)乙因为甲图中流过电流表的电流太小，读数误差较大(3)S2闭合前后电压表的读数U1、U2U1R/(U2－U1)解析：(1)指针偏角较小，说明所选量程较小，应选用较大的挡位，即选×100，测量结果为3 kΩ.(2)电压表内阻太大，甲图中流过电流表的电流太小，读数误差较大，故选乙图.(3)在乙图中，先闭合S1，测出S2闭合前后电压表的读数分别为U1、U2，则U2近似等于电源的电动势.所以有：=，解得：R V ＝.8.(1)500 2.0 (2)①AC ②1.45 0.75 ③偏小偏小解析：(1)从题图中可以看出指针位于时，示数为50，被测电阻的阻值为50×10 Ω＝500 Ω；从题图中可以看出指针位于时，所测电压为2.0 V.(2)①A中不能用欧姆挡直接测量含电源电路的电阻；C中可能会造成短路，不能用多②作出等效电源的U-I图线，如图8所示，把图线延长得出在U轴上的截距为1.45，即等效电源的电动势为1.45 V，求出图线斜率的绝对值为0.75，即等效电源的内阻为0.75 Ω.③考虑电压表内阻的影响，采用此测量电路所测得的电动势与内阻都偏小.图8。

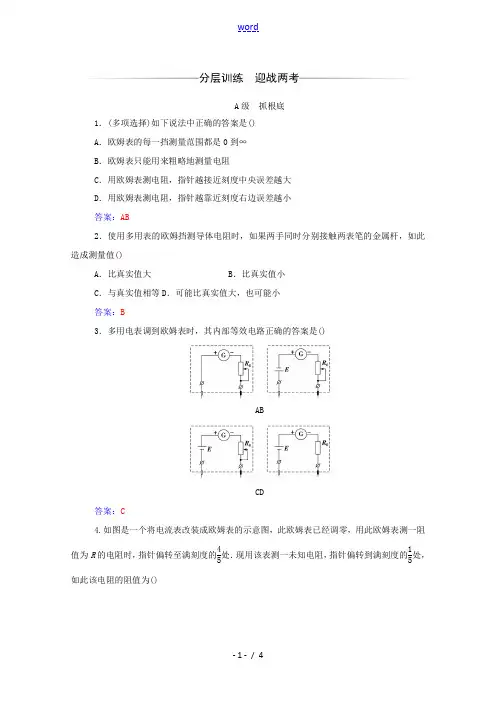

A 级 抓根底1．(多项选择)如下说法中正确的答案是()A ．欧姆表的每一挡测量范围都是0到∞B ．欧姆表只能用来粗略地测量电阻C ．用欧姆表测电阻，指针越接近刻度中央误差越大D ．用欧姆表测电阻，指针越靠近刻度右边误差越小答案：AB2．使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，如此造成测量值()A ．比真实值大B ．比真实值小C ．与真实值相等D ．可能比真实值大，也可能小答案：B3．多用电表调到欧姆表时，其内部等效电路正确的答案是()ABCD答案：C4.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度的45处．现用该表测一未知电阻，指针偏转到满刻度的15处，如此该电阻的阻值为()A ．4RB ．5RC ．10RD ．16R解析：当进展电阻调零时，根据闭合电路的欧姆定律，此时欧姆表满偏，即I g ＝E R 内.当测量电阻值为R 的电阻时，有4I g 5＝E R 内＋R .设待测电阻的阻值为R ′，如此有I g 5＝E R 内＋R ′.联立以上各式解得R ′ ＝16R ，应当选项D 正确．答案：DB 级 提能力5．用一个满偏电流为3 mA 的电流表改装成欧姆表，调零后用它测量500 Ω 的标准电阻时，指针恰好指在刻度盘的正中央．当用它测量一个未知电阻时，指针指在1 mA 处，如此被测电阻的阻值为()A ．1 000 Ω B．5 000 ΩC ．1 500 Ω D．2 000 Ω解析：设欧姆表的内阻为R 内，由欧姆定律得3×10－3A ＝E R 内，1.5×10－3 A ＝E R 内＋500 Ω，所以R 内＝500 Ω，E ＝1.5 V ．又因为1×10－3 A ＝E R 内＋R x ，所以R x ＝1 000 Ω，选项A 正确．答案：A6.如图为多用电表欧姆挡的原理图，其中电流表的满偏电流为300 μA，内阻R g ＝100 Ω，调零电阻的最大阻值R ＝50 kΩ，串联的固定电阻R 0＝50 Ω，电池电动势E ＝1.5 V ，用它测量电阻R x ，能准确测量的范围是()A ．30～80 kΩ B．3～8 kΩC ．300～800 Ω D．30～80 Ω答案：B7.如下列图为一简单欧姆表原理示意图，其中电流表的满偏电流I g ＝300 μA，内阻R g ＝100 Ω，可变电阻R 的最大阻值为10 kΩ，电池的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，图中与接线柱A 相连的表笔颜色应是________色．按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，如此R x ＝________kΩ.假设该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x ，其测量结果与原结果相比将______(选填“变大〞“变小〞或“不变〞)．解析：由I ＝ER g ＋R ＋r ＋R x 与I g ＝E R g ＋R ＋r ，指针指中央，I ＝12I g ＝150 μA，R x ＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．答案：红 5 变大8.如图是一个多用电表欧姆挡内部电路示意图．电流表的满偏电流为0.5 mA ，内阻为10 Ω；电池的电动势为1.5 V ，内阻为1 Ω；滑动变阻器R 0的阻值为0～5 000 Ω.(1)该欧姆表的刻度值是按电池电动势为1.5 V 设置的，当电池的电动势下降到1.45 V ，内阻增大到4 Ω时仍可调零．调零后R 0阻值将变________(选填“大〞或“小〞)，假设测得某电阻阻值为300 Ω，如此这个电阻的真实值是________Ω.(2)假设该欧姆表换了一个电动势为1.5 V 、内阻为10 Ω的电池，调零后测量某电阻的阻值，其测量结果________(选填“偏大〞“偏小〞或“准确〞)．解析：(1)由闭合电路欧姆定律I g ＝E R g ＋r ＋R 0得，R 0＝E I g－R g －r ，因为式中E 变小，r 变大，故R 0将减小．因为该欧姆表的刻度值是按电池电动势为E ＝1.5 V 设置的，所以测得某电阻阻值为300 Ω时，电流表中的电流I ＝E R ＋R Ω，其中R Ω＝E I g ，当电池电动势下降到E ′＝1.45 V 时，此时欧姆表的内阻R Ω′＝E ′I g .由闭合电路欧姆定律得I ＝E ′R ′＋R Ω′，解得真实值R ′＝290 Ω.(2)该欧姆表换了一个电动势为1.5 V、内阻为10 Ω的电池，调零后测量某电阻的阻值，其测量结果准确．因为电源的内阻的变化，可以通过调零电阻阻值的变化来抵消．答案：(1)小290(2)准确。

高中物理人教版选修3-1第二章第9节实验：练习使用多用电表同步练习一、选择题1.如图所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的。

为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c 端，并观察多用电表指针的示数。

下列选项中符合操作规程的是（）A.直流10 V挡B.直流0.5 A挡C.直流2.5 V挡D.欧姆挡【答案】A【考点】多用电表的原理和使用【解析】【解答】因为被检测的电路为含电源电路，所以选用欧姆挡一定不行，选项D不符合题意；由于电路中电源电动势为6 V，所以选用直流2.5 V挡也不安全，选项C不符合题意；估测电路中电流的最大值可能为I m＝1.2 A，所以选用直流0.5 A挡也不对，B选项不符合题意；只能选用直流10 V挡，A选项符合题意。

故正确答案为：A。

【分析】此题属于基础题型，考查对多用电表的使用以及对常见电路问题中电流表、电压表量程的估测与选择条件，需引起注意。

2.晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。

如图所示，是用多用电表欧姆挡（×10 Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（）A. 甲，aB. 乙，aC. 丙，bD. 乙，b【答案】B【考点】多用电表的原理和使用【解析】【解答】晶体二极管的正向电阻很小，而反向电阻很大。

由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故B符合题意。

故答案为：B。

【分析】此题属于基础题型，考查对二极管正、反向电阻特点，以及考查多用电表中欧姆表的使用原理，较为简单。

3.在商店选购一个10 μF电容器，在只有一个多用电表的情况下，为了挑选一个优质产品，应选用哪个量程：①直流电压挡；②直流电流挡；③欧姆挡；选好量程以后，再将多用电表两根测试笔接待检电容器，如果电容器是优质的，电表指针应该：④不偏转；⑤偏转至最右边；⑥偏转至中值；⑦偏转一下又返回最左边正确的选项是（）A. ①④B. ①⑤C. ③④D. ③⑦【答案】D【考点】多用电表的原理和使用【解析】【解答】若用电压、电流挡，则因无电源无法检测，故要用欧姆挡；使用欧姆挡检测时，接通时是充电过程，充电完毕后，相当于断路，电阻无穷大，故测量时指针先偏转一下又返回到最左边，选项D 符合题意。

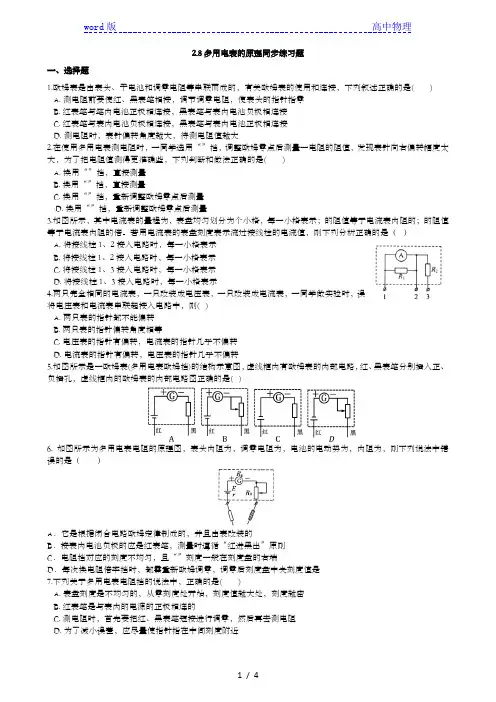

2.8多用电表的原理同步练习题一、选择题1.欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，下列叙述正确的是( )A. 测电阻前要使红、黑表笔相接，调节调零电阻，使表头的指针指零B. 红表笔与笔内电池正极相连接，黑表笔与表内电池负极相连接C. 红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接D. 测电阻时，表针偏转角度越大，待测电阻值越大2.在使用多用电表测电阻时，一同学选用“”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是( )A. 换用“”挡，直接测量B. 换用“”挡，直接测量C. 换用“”挡，重新调整欧姆零点后测量D. 换用“”挡，重新调整欧姆零点后测量3.如图所示，其中电流表的量程为，表盘均匀划分为个小格，每一小格表示；的阻值等于电流表内阻的；的阻值等于电流表内阻的倍。

若用电流表的表盘刻度表示流过接线柱的电流值，则下列分析正确的是（）A. 将接线柱1、2接入电路时，每一小格表示B. 将接线柱1、2接入电路时，每一小格表示C. 将接线柱1、3接入电路时，每一小格表示D. 将接线柱1、3接入电路时，每一小格表示4.两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起接入电路中，则( )A. 两只表的指针都不能偏转B. 两只表的指针偏转角度相等C. 电压表的指针有偏转，电流表的指针几乎不偏转D. 电流表的指针有偏转，电压表的指针几乎不偏转5.如图所示是一欧姆表(多用电表欧姆挡)的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是( )6. 如图所示为多用电表电阻的原理图，表头内阻为，调零电阻为，电池的电动势为，内阻为，则下列说法中错误的是（）A．它是根据闭合电路欧姆定律制成的，并且由表改装的B．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则C．电阻挡对应的刻度不均匀，且“”刻度一般在刻度盘的右端D．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是7.下列关于多用电表电阻挡的说法中，正确的是( )A. 表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B. 红表笔是与表内的电源的正极相连的C. 测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D. 为了减小误差，应尽量使指针指在中间刻度附近8.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为的电阻时，指针偏转至满刻度处．现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为( )A. B. C. D.9.如图所示是简化的多用电表的电路图．选择开关与不同接点连接，就组成不同的电表，下说法中的正确说法是( )A. 与连接时，多用电表就成了电流表，且前者量程较大B. 与连接时，多用电表就成了电流表，且前者量程较大C. 与连接时，多用电表就成了电压表，且前者量程较大D. 与连接时，多用电表就成了欧姆表10.用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )A. 测量前必须调零，而且每测量一次电阻都要重新调零B. 每次换挡后必须电阻调零C. 待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量D. 两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起11.用多用电表欧姆挡()测试三只二极管，其结果依次如图①②③所示，关于二极管的说法正确的是( )A. ①是完好的，且端为正极B. ②是完好的，且端为正极C. ②是完好的，且端为正极D. ③是完好的，且端为正极12.用多用电表测直流电压和测电阻时，若红表笔插入多用电表的(＋)插孔，则( )A. 测时电流从红表笔流入多用电表，测时电流从红表笔流出多用电表B. 测、测电流均从红表笔流入多用电表C. 测、测电流均从红表笔流出多用电表D. 测时电流从红表笔流出多用电表，测时电流从红表笔流入多用电表13.如图中为电源，、为电阻，为开关．现用多用电表测量流过电阻的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )A. 保持闭合，将红表笔接在处，黑表笔接在处B. 保持闭合，将红表笔接在处，黑表笔接在处C. 将断开，红表笔接在处，黑表笔接在b处D. 将断开，红表笔接在处，黑表笔接在处14.如图所示电路的三根导线中，有一根是断的，电源、电阻器、及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极，再将黑表笔连接在电阻的端和的端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是( )A. 直流挡B. 直流挡C. 直流挡D. 欧姆挡15.如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为，内阻，调零电阻最大阻值，串联的固定电阻，电池电动势，用它测量电阻，能较准确测量的阻值范围是( )A. B. C. D.16.一只多用电表有4个欧姆挡，分别为、、、，欧姆挡表盘的中间刻度值为“”．现用它来测量一未知电阻的阻值，先将选择开关置于“”挡处，接着将红表笔和黑表笔接触，发现表针指在“”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“”的刻度线附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是( )A. 必须将选择开关改为置于“”挡处B. 必须将选择开关改为置于“”挡处C. 换挡之后必须重新调零才能进行测量D. 换挡之后不必重新调零就能进行测量17.如图所示，为万用表欧姆挡的内部电路，为表笔插孔，下列说法中正确的是( )A.孔插红表笔B. 表盘刻度是均匀的C. 用挡测量时，若指针指在附近，则应换用挡D. 测量“”的泡的电阻，会发现测量的电阻比小得多18.一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度．这时测量出的电阻值与所测电阻的真实值相比较，下列说法中正确的是( )A. B. C. D. 无法判断二、填空题19.如图甲，是一个简易的多用电表简化电路图，作为电压表使用时，选择开关应接________；作为欧姆表使用时，选择开关应接________ （填“1”、“2”或“3”）；使用时，电流一定从________端流入多用电表（填“”或“”）．20.游标为分度(测量值可准确到)的卡尺示数如图所示，两测脚间狭缝的宽度为________ ；如图所示是学生实验用的多用电表刻度盘，当选用量程为的直流电压档测量电压时，表针指于图示位置，则所测电压为________ ；若选用倍率为“”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为________.21.图为一正在测量中的多用电表表盘．.如果是用挡测量电阻，则读数为________..如果是用直流挡测量电流，则读数为________ ..如果是用直流挡测量电压，则读数为________ .22.（1）用多用电表的欧姆挡测量阻值约为几十的电阻，以下给出的是可能的操作步骤，其中为选择开关，为欧姆挡调零旋钮，把你认为正确步骤前的字母按合理的顺序填写在横线上________．．将两表笔短接，调节使指针对准刻度盘上欧姆挡的零刻度，断开两表笔．将两表笔分别连接到被测电阻的两端，读出的阻值后，断开两表笔．旋转使其尖端对准欧姆挡．旋转使其尖端对准欧姆挡．旋转使其尖端对准挡，并拔出两表笔（2）正确操作后，多用电表的指针位置如图所示，此被测电阻的阻值约为________.25.如图是一个多用表欧姆档内部电路示意图。

多用电表的原理实验：练习使用多用电表时间：45分钟 分值：100分一、选择题(每小题6分，共48分)1．关于多用电表刻度盘上的刻度，下列说法正确的是( )A ．测量电压、电流和电阻时，所用的刻度都是均匀的B ．测电阻时，各挡位的测量范围都是0～∞，所以测量时不需要选择挡位C ．电阻挡的零刻线与电压挡的零刻线重合D ．电阻挡的零刻线与电流挡的满刻线重合答案：D2．用多用电表测电压和电阻时，若红表笔插入多用电表的正插孔，黑表笔插入多用电表的负插孔，则( )A ．测量电压时，电流从红表笔流入多用电表B ．测量电压时，电流从黑表笔流入多用电表C ．测电阻时，电流从红表笔流入多用电表D ．测电阻时，电流从黑表笔流入多用电表解析：多用电表上插孔的正负表示的是电流表的极性正负．答案：AC3．一同学用多用电表的欧姆挡测量一个“220V 40W ”的白炽灯泡的电阻值，测量结果为90Ω，但用公式P ＝U 2R计算该灯泡的阻值是1210Ω，下列说法正确的是( ) A ．两个电阻值相差太大是不正常的，一定是实验时读错了B ．两个电阻值不同是正常的，因为欧姆表测电阻的误差大C ．两个电阻值相差太大是不正确的，可能是出厂时把灯泡的功率标错了D ．两个电阻值相差很大是正常的，阻值1210Ω是灯泡正常工作(温度很高)时的电阻值，阻值90Ω是灯泡不发光(室温)时的电阻值解析：用多用电表的欧姆挡测量白炽灯泡的电阻值时，流经电表的电流很小，电灯的实际电功率很小，灯丝温度很低，电阻率很小，所以电阻值很小．答案：D4．用多用电表欧姆挡测电阻时，下列说法中正确的是( )A ．测量前必须进行欧姆挡调零，且每次变换测量挡位后都要重新调零B ．在测量大电阻时，为使测量更准确，应用两手将表笔和待测电阻两端捏紧C ．测量电路中的电阻时，要将待测电阻与电源断开D ．多用电表使用完毕，应将选择开关旋到“OFF”或交流电压最高挡答案：ACD5．(2010·四川卷)用多用电表探测图所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值很大．那么，该黑箱内元件的接法可能是下图中的()解析：电流从欧姆表的黑表笔流出，从红表笔流进．对黑箱来说，电流从E流进，从F流出，这时电阻很小，而反接电阻很大，说明E、F间的元件为二极管，且E端接的是二极管的正极，接法为B图．答案：B6．实验桌上放着晶体二极管、电阻、电容各一只，性能均正常，外形十分相似．现将多用电表转换开关拨到R×100Ω挡，分别测它们的正、反电阻加以鉴别：测甲元件时，R正＝R反＝0.5kΩ，测乙元件时R正＝0.5kΩ，R反＝100kΩ，测丙元件时，开始指针偏转到0.5kΩ，接着读数逐渐增加，最后停在100kΩ上，则甲、乙、丙三个元件分别是()A．电容、电阻、二极管B．电阻、电容、二极管C．电阻、二极管、电容D．二极管、电阻、电容解析：本题考查欧姆表测电阻、电容、二极管正反向电阻．电阻正反向导电性能相同，二极管具有单向导电性，所以甲是电阻，乙是二极管，电容器虽然不允许直流电通过，但接直流电时有充电过程，电流由大到小变化，电阻的读数也就由小到大变化，故丙是电容．故正确答案为C.答案：C7．如x2图所示的电路为欧姆表原理图，电池的电动势E＝1.5V，G为电流表，满偏电流为200μA.当调好零后，在两表笔间接一被测电阻R x时，电流表G的指针示数为50μA，那么R x的值是()A．7.5kΩ B．22.5kΩC．15kΩ D．30kΩ答案：B8．有三个电阻串联，如下图所示，电流表是完好的，合上开关S后，发现电流表的示数为零，在不拆开电路的前提下，通过电压表测量各连接点的电压值，可判断故障原因．电压表测量数据为U ab＝U cd＝0，U ac≠0，则该电路的故障原因可能是()A．R1断路B．R2断路C．R3断路D．R1、R2、R3断路解析：若R1断路，U ab≠0，A错误；若R2断路，U ab＝U cd＝0，U ac≠0，且电流表的示数为零，B正确；若R3断路，U cd≠0，C错误；若R1、R2、R3断路，U ac＝0，D错误．答案：B二、填空题(共16分)9．(2011·全国卷)使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如下图1所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”和“黑”)色．图1(2)若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如下图2(a)、(b)、(c)所示，则多用电表的读数为________Ω，电流表的读数为________mA，电阻箱的读数为________Ω.图2(3)将图1中多用电表的两表笔短接，此时流过多用电表的电流为________mA.(保留3位有效数字)(4)计算得到多用电表内电池的电动势为________V．(保留3位有效数字)答案：(1)黑(2)14.053.0 4.6(3)102(4)1.54三、解答题(共36分)11．(20分)如下图所示，某幢居民楼有甲、乙两个房间需要从一楼接电，已知一楼的接线盒内有4根电缆(未做任何标记)，其中有两根通向甲房间，有两根通向乙房间，如果只用一只多用电表，试判断通向甲房间的电缆是哪两根？答案：可将甲房间内的两根电缆接在一起然后在一楼用多用电表的欧姆挡分别测量这四根电缆c、d、e、f两两间的电阻值，如果电阻为∞，说明这两根电缆不可能同时都通向甲房间，如果某次测量中电阻较小，说明这两根电缆一定就是通向甲房间的那两根，其余两根电缆就是通向乙房间的．。

7。

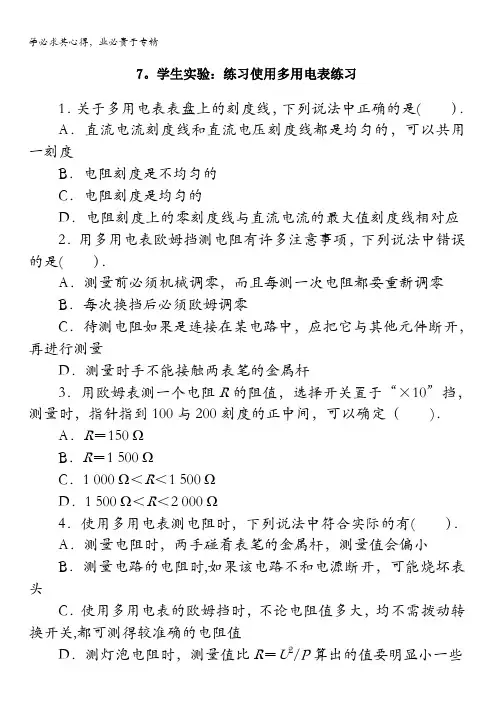

学生实验：练习使用多用电表练习1．关于多用电表表盘上的刻度线，下列说法中正确的是( ）．A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度是均匀的D．电阻刻度上的零刻度线与直流电流的最大值刻度线相对应2．用多用电表欧姆挡测电阻有许多注意事项，下列说法中错误的是( ）．A．测量前必须机械调零，而且每测一次电阻都要重新调零B．每次换挡后必须欧姆调零C．待测电阻如果是连接在某电路中，应把它与其他元件断开，再进行测量D．测量时手不能接触两表笔的金属杆3．用欧姆表测一个电阻R的阻值，选择开关置于“×10”挡，测量时，指针指到100与200刻度的正中间，可以确定（)．A．R＝150 ΩB．R＝1 500 ΩC．1 000 Ω＜R＜1 500 ΩD．1 500 Ω＜R＜2 000 Ω4．使用多用电表测电阻时，下列说法中符合实际的有( ）．A．测量电阻时，两手碰着表笔的金属杆，测量值会偏小B．测量电路的电阻时,如果该电路不和电源断开，可能烧坏表头C．使用多用电表的欧姆挡时，不论电阻值多大，均不需拨动转换开关,都可测得较准确的电阻值D．测灯泡电阻时，测量值比R＝U2/P算出的值要明显小一些5．如图所示，在用多用电表测直流电压U和测量电阻R时,若红表笔插入多用电表的正（＋）插孔，则( )．A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表,后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表,后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表6．使用中值电阻为25 Ω(×1挡）的多用电表测量两个定值电阻(阻值约为R1＝2 Ω和R2＝30 kΩ)，在下列一系列操作中，选出能较准确地测定各阻值并符合多用电表使用规则的各项操作,按合理的顺序填写在横线的空白处:A．转动选择开关置于“×1 k"挡B．转动选择开关置于“×100”挡C．转动选择开关置于“×10"挡D．转动选择开关置于“×1”挡E．转动选择开关置于“OFF"挡F．将两表笔分别接触R1两端，读出R1的阻值后随即断开G．将两表笔分别接触R2两端，读出R2的阻值后随即断开H．将两表笔短接，调节调零旋钮，使指针指在“0"刻度线处所选操作的合理顺序是_______．7．如左下图为实验用的欧姆表的电路,把红、黑表笔接触时，调节R 0，当R 0＝16.2 kΩ时表头指针刚好满刻度至A 点，右下图为表面刻度盘，已知中心刻度B 点的刻度值为18 kΩ，不计电源内阻．(1）求表头G 的内阻;（2）当测某一电阻时，指针偏至C 点,12OC OB ，则该电阻阻值为多少？参考答案1. 答案：ABD2. 答案：A3。

第2章 8多用电表的原理9.实验：练习使用多用电表(本栏目内容，在学生用书中以活页形式分册装订！) 1．关于多用电表表面上的刻度线，下列说法中正确的是( )A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应解析：电流表和电压表零刻度线在左侧，最大值在右侧，刻度均匀．欧姆表零刻度线在右侧，最大值在左侧，不均匀．答案：ABC2．有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该( )A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮解析：某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，即读数较小，所选量程较大，应换用较小挡位，所以A、C错．而换挡时必须重新调零，所以B错．D对．答案： D3．如下图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的( )解析：红表笔接内部电源的负极，且内部电阻为可变电阻用以欧姆调零，则选择A 正确．答案： A4.把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，线路如右图所示，现备有如下器材：A.电源E＝3 V(内阻不计)；B.变阻器0～100 Ω；C.变阻器0～500 Ω；D.红表笔；E.黑表笔；(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________．解析：(1)两表笔直接接触时，调节变阻器阻值使电流达到满偏I g＝ER g＋R0，解得R0＝400 Ω，故变阻器应选C；(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端；(3)电流I＝2 mA时，有I＝ER g＋R0＋R x，解得R x＝1 000 Ω.答案：(1)C (2)N M(3)1 000 Ω5．用多用电表测电阻．(1)每次换挡后，需重新________，再进行测量．(2)如果表的指针偏转过大，为使测量比较精确，应将选择开关拨至倍率较________(填“大”或“小”)的挡位上．(3)某次测电阻时，表的指针位置如上图所示，则该电阻的测量值是________ Ω.解析：欧姆表的不同挡位对应不同的内电阻，因此每次换挡后都要再次调零；当偏角过大时，读数较小，但挡位的倍率很大，因此，较小的读数误差乘以较大的倍率仍然是一个较大的数值误差，所以测量时选择合适的挡位，使欧姆表指针指在中值附近时读数比较精确．指针偏角过大，说明电阻值小，应换倍率较小的挡位；欧姆表此时的指示值是19×10 Ω＝190 Ω.答案：(1)欧姆调零(2)小(3)1906．一只多用电表的测量电阻部分共分×1、×10、×100、×1 k四挡，表面电阻刻度如图(a)所示，某学生用这只多用电表来测一个电阻的阻值，他选择×100挡，并按使用规则正确的调整好了多用电表、测量时表针的偏转如下图所示(b)，为使测量结果尽可能准确，他决定再测量一次，再次测量中，他应选择的是________挡；在后面所给的几个操作步骤中，不需要进行的是________(填步骤前的字母代号)；在应该进行的操作步骤中，按顺序应选①________，②________，③________，④________，⑤________.(填步骤前的字母序号)A．把两根表笔短接B．将选择开关旋转到上面所选择的量程上C．将选择开关放置到交流电压的最高挡D．在两表笔分离的情况下，调节电表的指针定位螺丝，使指针指在最左端零位E．把两根表笔分别与待测电阻两端接触，指针稳定后读出电阻值F．调节欧姆挡的调零旋钮，使指针指在电阻刻度的零位上解析：第一次测量指针偏小，阻值大，说明应选更大倍率挡测量，所以应再选“×1 k”挡．不需要的步骤为D.按测量步骤应选择的步骤顺序为BAFEC.答案：×1 k D B A F E C7．一多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如下图所示，则该电阻的阻值是________ Ω.解析：选欧姆挡测电阻时指针偏转角度很小，说明所选倍率太小，应选用更高倍率挡，使指针尽可能偏转到表盘的中间位置附近，该位置附近有较高的精度．欧姆挡每换一次倍率，需重新进行调零．答案：×100调零(或重新调零) 2.2×103(或2.2 k)8．某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．解析：多用电表作为欧姆表使用时，除进行机械调零外，还要继续欧姆调零，因为欧姆调零的含义是所测得电阻阻值为零，故步骤(3)中可将红、黑表笔短接；多用电表作为欧姆表使用时，电表的内部有一个电源，且红表笔(插入“＋”插孔)与电池负极相连；黑表笔(插入“－”插孔)与电池正极相连，所以步骤(4)要测二极管的反向电阻时，应将红表笔接二极管的正极，将黑表笔接二极管的负极；因为欧姆表的表盘的刻度是不均匀的，越向左刻度越密，测量值越不准确，所以，在步骤(5)中应让电表指针尽量指向表盘的中央，测量完毕后，应拔出表笔，选择开关置于OFF挡位置．答案：(3)短接(4)红黑(5)中央(6)OFF9．如图所示为J0411多用电表示意图．其中A、B、C为三个可调节的部件．某同学在实验室中用它测量一阻值约为1～3 kΩ的电阻．他测量的操作步骤如下：(1)调节可动部件______，使电表指针指向__________．(2)调节可调部件B，使它的尖端指向________位置．(3)将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件________，使电表指针指向________位置．(4)将两只表笔分别与待测电阻两端相接，进行测量读数．(5)换测另一阻值为20～25 kΩ的电阻时，应调节B，使它的尖端指向“×1 k”的位置，此时还必须重复步骤________，才能进行测量，若电表读数如上图所示，则该待测电阻的阻值是________．答案：(1)A左边零刻度处(2)B“×100”的倍率挡(3)C右边最大刻度处(5) (3) 22 kΩ10．有一只电阻和一只半导体二极管串联，装在盒子里．盒子外面只露出三个接线柱A、B、C，如下图甲所示，今用多用电表的欧姆挡进行测量，测量的阻值如下表所示，试在虚线框(图乙)中画出盒内元件的符号和电路．解析：根据AC间的电阻阻值情况可知，AC间显然为一只电阻；根据BC间测得的阻值情况及二极管的单向导电性可知，BC间应是一只二极管，且B接负极，C接正极；AB间测得的阻值情况进一步说明上述判断是合理的，所以盒内元件的连接情况如下图所示．答案：。

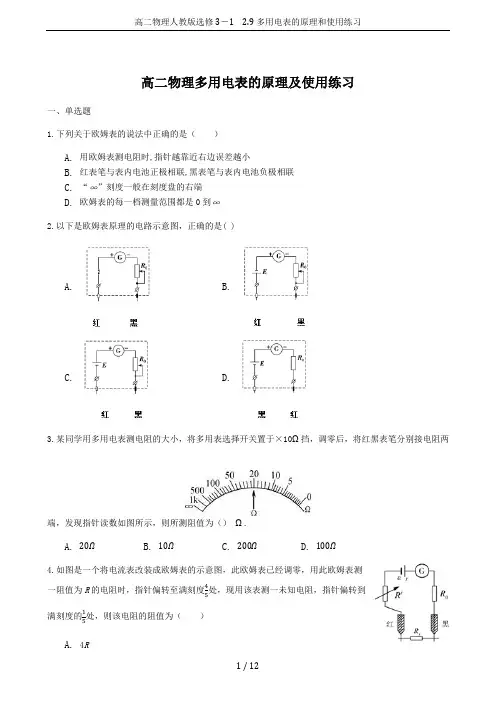

高二物理人教版选修3－1 2.9多用电表的原理和使用练习1 / 12高二物理多用电表的原理及使用练习一、单选题1.下列关于欧姆表的说法中正确的是（ ）A. 用欧姆表测电阻时,指针越靠近右边误差越小B. 红表笔与表内电池正极相联,黑表笔与表内电池负极相联C. “∞”刻度一般在刻度盘的右端D. 欧姆表的每一档测量范围都是0到∞2.以下是欧姆表原理的电路示意图，正确的是( ) A. B. C. D.3.某同学用多用电表测电阻的大小，将多用表选择开关置于×10Ω挡，调零后，将红黑表笔分别接电阻两端，发现指针读数如图所示，则所测阻值为（） Ω.A. B. C. D.4.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度 处，现用该表测一未知电阻，指针偏转到满刻度的 处，则该电阻的阻值为（ ） A. 4RB. 5RC. 10RD. 16R5.如图所示为欧姆表的原理示意图．其中，电流表的满偏电流为300 μA，内阻r g＝100 Ω，调零电阻最大值R＝50 kΩ，串联的定值电阻R0＝50 Ω，电池电动势E＝1.5 V．用它测量电阻R x，能准确测量的阻值范围是( )A. ～B. ～C. ～D. ～6.实验室里可以用欧姆表直接测量电阻。

如图所示，虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。

某欧姆表的刻度值是按电源电动势为1.5V来刻度的，电流表的满偏电流为10mA．使用一段时间后，发现电动势已降为1.2V，此时重新调零后，用该欧姆表测得某电阻值为350Ω，则此电阻的实际值为( )A. B. C. D.7.如图所示，是一个多量程多用电表的简化电路图．测电流和测电压时各有两个量程，还有两个挡位用来测电阻．下列说法正确的是（）高二物理人教版选修3－1 2.9多用电表的原理和使用练习A. 当开关S调到位置1、2时,多用电表测量的是电流,且调到位置1时的量程比位置2的小B. 当开关S调到位置3、4时,多用电表测量的是电阻,且A为黑表笔C. 当开关S调到位置5、6时,多用电表测量的是电压,且调到位置6时的量程比位置5的大D. 多用电表各挡位所对应的表盘刻度都是均匀的二、多选题8.用多用电表欧姆挡测电阻时，下列说法中正确的是( )A. 测量前必须调零,而且每测一次电阻都要重新调零B. 为了使测量值比较准确,应该用两手分别将两表笔与待测电阻两端紧紧捏在一起,以使表笔与待测电阻接触良好C. 待测电阻若是连在电路中,应当先把它与其他元件断开再测量D. 使用完毕应当拔出表笔,并把选择开关旋到“OFF”挡或交流电压最高挡9.关于多用电表，下列说法正确的是（）A. 多用表是电压表、电流表、欧姆表共用一个表头B. 用多用电表无论是测电压、电流,还是测电阻,红表笔的电势都高于黑表笔的电势C. 多用电表的电压挡、电流挡、欧姆挡都是靠外部提供电流的D. 用多用电表测电压、电流、电阻时,电流都是从红表笔流入的10.关于多用电表的使用，下列说法正确的有（）A. 甲图中用多用电表直流电压档测量的是小灯泡两端的电压,表笔接法错误B. 甲图中用多用电表直流电压档测量的是电源的路端电压,表笔接法正确C. 乙图中用多用电表电阻档测量的是二极管的反向电阻D. 乙图中用多用电表电阻档测量的是二极管的正向电阻三、实验题3 / 1211.某同学想用以下器材组装一只简易欧姆表，并能比较精确地测量一只约几千欧电阻的阻值。

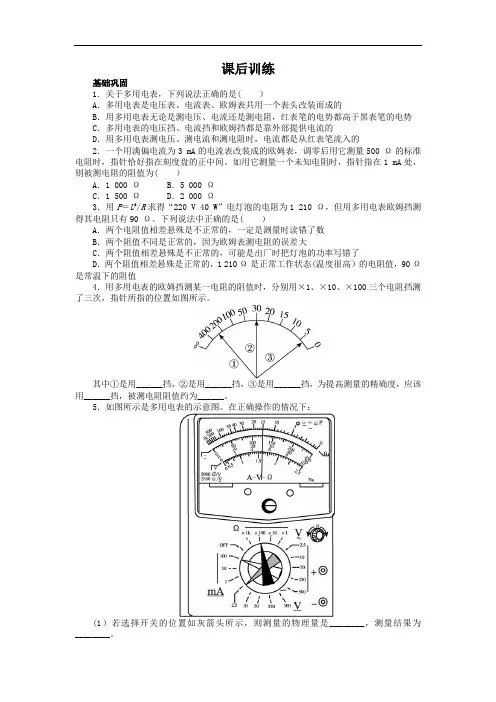

课后训练基础巩固1．关于多用电表，下列说法正确的是( ）A．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势C．多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的D．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的2．一个用满偏电流为3 mA的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间。

如用它测量一个未知电阻时，指针指在1 mA处，则被测电阻的阻值为( ）A．1 000 Ω B．5 000 ΩC．1 500 Ω D．2 000 Ω3．用P＝U2/R求得“220 V 40 W”电灯泡的电阻为1 210 Ω，但用多用电表欧姆挡测得其电阻只有90 Ω。

下列说法中正确的是( ）A．两个电阻值相差悬殊是不正常的，一定是测量时读错了数B．两个阻值不同是正常的，因为欧姆表测电阻的误差大C．两个阻值相差悬殊是不正常的，可能是出厂时把灯泡的功率写错了D．两个阻值相差悬殊是正常的，1 210 Ω是正常工作状态(温度很高）的电阻值，90 Ω是常温下的阻值4．用多用电表的欧姆挡测某一电阻的阻值时，分别用×1、×10、×100三个电阻挡测了三次，指针所指的位置如图所示。

其中①是用______挡，②是用______挡，③是用______挡，为提高测量的精确度，应该用______挡，被测电阻阻值约为______。

5．如图所示是多用电表的示意图。

在正确操作的情况下：(1）若选择开关的位置如灰箭头所示，则测量的物理量是________，测量结果为________。

(2）若选择开关的位置如白箭头所示，则测量的物理量是________，测量结果为________。

(3）若选择开关的位置如黑箭头所示，则测量的物理量是________，测量结果为________。

(4）若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，那么接下来的操作步骤应该依次为：________________，________________，将红、黑表笔分别接被测电阻两端，读出指针所指刻度，再乘以倍率得出测量值。
