轻钢龙骨
ppt课件
30
顶角线
顶角线可以掩盖顶面和墙面交界处阴角不直的缺陷，顶角线和壁纸的搭配会有很好的效果。
顶角线
ppt课件
31
顶角线
顶角线包括木顶角线、塑料顶角线、石膏顶角线等。
石膏线
木制顶角线
ppt课件
32
顶角线
挑选石膏线时要注意浮雕装饰花纹的制作精细度，石膏表面要细腻、手感光滑，适当厚些可以保障使用年限。
木龙骨
轻钢龙骨
ppt课件
26
木龙骨
木龙骨一般有杉木、松木等，可用作地板龙骨、墙面龙骨、吊顶龙骨。易受潮变形，在厨房等场合使用时需涂防火涂料。
ppt课件
27
木龙骨
木龙骨吊顶
选购时要选择新鲜的木方，纹理清晰；木节要少、要小，要选密度大的木方，最好没有虫眼、树皮，用手敲声音要清脆响亮。 ppt课件
28
金属龙骨
金属龙骨包括轻钢龙骨和铝合金龙骨，是木龙骨的替代品。轻钢龙骨自重轻、安装简便、防火性能好、不怕潮、抗冲击和抗震性都优于木龙骨。

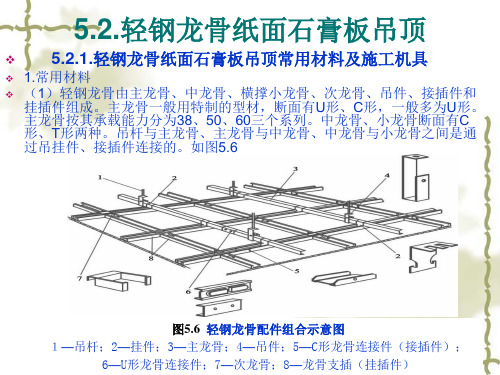

轻钢龙骨纸面石膏板吊顶

注意钻孔深度应≥60mm，打孔直径略大于螺栓直径2-3mm。 ❖ （2）用φ5以上的射钉将角钢或钢板等固定在楼板底面上。
❖ （3）浇捣混凝土楼板时，在楼板底面（吊点位置）预埋铁件，采用 150×150×6钢板焊接4φ8锚爪，锚爪锚固长度不小于200mm。
❖ （4）采用短筋法在现浇板浇筑时或预制板灌缝时预埋φ6、φ8或φ10短钢筋，要求外露部分（露出板底）不小于150mm。
❖ 6.安装次龙骨、横撑龙骨
❖ （1）安装次龙骨：在覆面次龙骨与承载主龙骨的交叉布置点，使用其配套的龙骨挂件（或称吊挂件、挂搭）将二者上下连接固定，龙骨挂件的下部勾挂住覆面龙骨，上端搭在承载龙骨上，将其U型或W型腿用钳子嵌入承载龙骨内（如图5.11）。双层轻钢U、T型龙骨骨架中龙骨间距为5001500mm，如果间距大于800mm时，在中龙骨之间增加小龙骨，小龙骨与中龙骨平行，与大龙骨垂直用小吊挂件固定。
❖ （3）边龙骨固定：边龙骨宜沿墙面或柱面标高线钉牢。固定时，一般常用高强水泥钉，钉的间距不宜大于500mm。如果基层材料强度较低，紧固力不好，应采取相应的措施，改用膨胀螺栓或加大钉的长度等办法。边龙骨一般不承重，只起封口作用。
❖ 7.安装石膏板
❖ （1）选择石膏板石膏板在安装之前，应根据设计的规格尺寸、花色品种进行选板，凡有裂纹、破损、掉角、受潮以及护面纸损坏应一律不用。
❖ （2）第二道腻子凝固后，抹第二道专用嵌缝底层轻抹板面并修边，抹灰宽度约440mm，同时，再次用相同的底层腻子将螺钉部位覆盖，第二次的腻子在常温下干燥时间也小于1h。
❖ （3）第三道腻子（表面腻子）：抹一层纸面石膏板配套的嵌缝表面腻子，抹灰宽度约440mm，用潮湿刷子湿润腻子边缘后用抹子修边，同时再涂抹锣钉部位，宽度约为25mm，第三道腻子（表而腻子）凝固后，用150mm 号砂纸打磨其表面，打磨时用力要轻，以免将接缝处划伤。

《轻钢龙骨吊顶方案》课件

其他辅助材料的选择
吊杆：选择高强度、耐腐蚀的钢材吊挂件：选择高强度、耐腐蚀的钢材连接件：选择高强度、耐腐蚀的钢材
ቤተ መጻሕፍቲ ባይዱ
龙骨配件：选择高强度、耐腐蚀的钢材龙骨连接件：选择高强度、耐腐蚀的钢材龙骨吊挂件：选择高强度、耐腐蚀的钢材
01
轻钢龙骨吊顶的设计方案
确定吊顶造型和标高
吊顶造型：根据房间功能和风格选择合适的造型，如直线型、弧形、波浪形等标高：根据房间高度和功能需求确定吊顶标高，一般控制在2.4-2.8米之间材料选择：选择轻钢龙骨作为吊顶材料，具有重量轻、强度高、耐腐蚀等优点施工工艺：按照设计图纸进行施工，确保吊顶的平整度和牢固性
安全注意事项和防范措施
确保吊顶结构稳固，避免松动和脱落
确保吊顶材料符合防火要求，避免火灾隐患
确保吊顶施工人员具备相关资质和经验，避免操作失误
确保吊顶施工环境安全，避免高空坠落和触电风险
常见问题及解决方案
龙骨变形：选择优质龙骨，避免过度弯曲和扭曲
吊顶不平：调整龙骨间距，确保均匀分布
施工工艺：严格按照施工规范进行安装，保证吊顶的平整度和稳定性
防火处理：对吊顶进行防火处理，保证消防安全
防潮处理：对吊顶进行防潮处理，保证吊顶的耐久性和美观性
环保要求：选用环保材料，保证室内空气质量
验收标准：按照国家相关标准进行验收，保证吊顶的质量和安全性
测量尺寸：确定吊顶的高度和宽度，以及龙骨的间距
切割龙骨：根据测量结果，切割龙骨至合适的长度
安装吊杆：在吊顶上安装吊杆，确保吊杆的间距和牢固性
安装主龙骨：将主龙骨固定在吊杆上，确保主龙骨的水平和垂直度

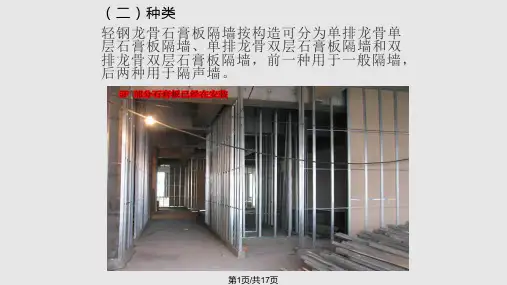

轻钢龙骨石膏板隔墙讲座PPT课件

安装墙体内电管、电盒和电箱设备；安装墙体内防火、隔声、防潮填充材料，与另一侧纸面石膏板同时进行
安装填入；安装墙体另一侧纸面石膏板：安装方法同第一侧纸面石膏板，其接缝应
与第一侧面板错开；安装双层纸面石膏板：第二层板的固定方法与第一层相同，但第三层板
的接缝应与第一层错开，不能与第一层的接缝落在同一龙骨上；
面层施工
墙面装饰、纸面石膏板墙面，根据设计要求，可做各种饰面。
第11页/共17页
五、施工工艺过程图片
1、在地面弹出横龙骨(U龙
骨)外包定位线，注意预留石膏板的厚度。
2、在天花板相应位置弹出横龙骨外包定位线。
第12页/共17页
3、用适当固定件将天地横龙骨以
4、以600mm的间距固定端墙竖龙骨(C龙
8、用石膏板自攻螺丝以板边 200mm，板中300mm的间距从墙的
一端固定石膏板
第15页/共17页
9、可视需要放置并固定玻璃棉。在龙骨另一侧错缝固定石膏板
第16页/共17页
感谢您的观看！
第17页/共17页
第2页/共17页
二、材料的现场结构图片和构造示意图
1、材料及配件 •轻钢龙骨主件 •轻钢骨架配件 •紧固材料 •填充隔音材料 •罩面板材
第3页/共17页
2、节点施工说明
安装沿地龙骨
安装沿顶龙骨
安装横撑龙骨
龙骨吊顶第4页/共17页
填充隔音棉
PB纸面石膏板接缝处绷带粘贴后进行腻子批嵌。
第10页/共17页
施工接缝做法
纸面石膏板接缝做法有三种形式，即平缝、凹缝和压条缝。可按以下程序处理：刮嵌缝腻子：刮嵌缝腻子前先将接缝内浮土清除干净，用小刮刀把腻子嵌入板缝，与板面填

轻钢龙骨吊顶分解PPT课件

施，防止骨变形、生锈。 2) 矿棉、玻璃棉罩面板在运输、贮存和使用过程中，严禁雨淋和
受潮。包装箱不能直接置于地面，应铺垫木板；严禁挤压，并与墙壁保持400mm以上的距离。搬运、码放过程中必须轻拿轻放，以防造成折断或边角缺损。
第42页/共62页
3) 钙塑泡沫装饰板堆放时要竖码，切忌平码，以免压坏图案，且必须离开热源3m以外。
第32页/共62页
（5）嵌缝石膏粉（配套产品）系以精细的半水石膏粉加入一定量的缓凝剂等加工而成，主要用于纸面石膏板嵌缝及钉孔填平等处。
（6）温度变化对纸面石膏板的线膨胀系数影响不大，但空气湿度则对纸面石膏板的线性膨胀和收缩产生较大影响。为了保证装修质量，避免干燥时出现裂缝，在湿度特大的环境下一般不宜嵌缝。
楔形边纸面石膏板顶棚嵌缝，一般应用采用三道腻子。
• 第一道腻子：应用刮刀将嵌缝腻子均匀饱满地嵌入缝内，将浸湿的穿孔纸带贴于缝处，用刮刀将纸带用力压平，使腻子从孔中挤出，然后再薄压一层腻子。用嵌缝腻子将石膏板上所有钉孔填平。
• 第二道腻子：第一道嵌缝腻子完全干燥后，再覆盖第二道嵌缝腻子，使之略高于石膏板表面，腻子宽200mm左右，另外在钉孔上亦应再覆盖腻子一道，宽度较钉孔扩大出25mm左右。
第18页/共62页
（5）弹附加吊杆位置线根据吊顶的具体设计，将顶棚检修走道、检修口、通风口、
柱子周边处及其他所有须加“附加吊杆”之处的吊杆位置一一测出，并弹于混凝土楼板板底。
第19页/共62页
4 复查
在弹线完成后，对所有标高线、平面造型线、吊杆位置线等进行全面检查复核，如有遗漏或尺寸错误，均应及时补充和纠正。
第10页/共62页
轻钢龙骨的安装施工
一·施工工艺
轻钢龙骨纸面石膏板安装施工工工艺流程为：交验——找规矩——弹线——复核——吊筋制作安装 ——主龙骨安装——调平龙骨架——次龙骨安装——固定 ——质量检查——安装面板——质量检查——缝隙处理 ——饰面

轻钢龙骨吊顶施工工艺详解PPT资料33页

主龙骨应从吊顶中心向两边
分，间距不大于1000mm，并标出吊杆的固定点，吊杆的固定点间距900-1000mm。如遇到梁和管道固定点大于设计和规程
要求，应增加吊杆的固定点。 2.固定吊
挂杆件：采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于1000mm，
可以采用ø6的吊杆，如果大于 1000mm，应采用ø8的吊杆
潮板等。选用板材应考虑牢固可
靠，装饰效果好，便于施工和维修，也要考虑质量轻、防火、吸音、隔热、保
温等要求。 ①纸面石膏板安装： a、饰面板应在自由状态下固定，防止出现弯棱、凸鼓的现象；
还应在棚顶四周封闭的情况下安装固定，防止棉布受潮变形。
b、纸面石膏板的长边（既包封边）应沿纵向次龙骨铺设。
料板等。
jingwuhuan 烤漆龙骨轻钢龙骨铝龙骨 jkl
①矿棉装饰吸声板安装：规格一般分为 600mm×600mm；600mm×1200mm，将面板直接搁于龙骨上。安装时，应注意板背面的箭头方向和白线方向一致，以
保
证花样、图案的整体性；饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观与饰面的交接应吻
为不上人UC38小龙骨，上人UC60大龙骨二种。主龙骨宜平行房间长向安装，同
时应起拱，起拱高度为房间跨度的 1/200～1/300。主龙骨的悬臂段不应大
于300m
m，否则应增加吊杆，主龙骨的接长应采取对接，相邻龙骨的对接接头要相互
错开。主龙骨挂好后应基本调平。 ②跨度大于15m以上的吊顶，应在主龙
纸磨光，板缝宽度应小于
50mm。 d、板材的开孔和切割，应按产品的有关
要求进行。 ③饰面板上的灯具、烟感器喷、淋头、风口篦子等设备的位置应合理、美观，

轻钢龙骨石膏板隔墙牟ppt课件

► (二)
施工材料 ► 1. 轻钢龙骨：沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。 ► 骨配件：支撑卡、卡托、角托、连接件、固定件等。 ► 轻钢龙骨的配置应符合设计要求。龙骨应有产品质量合格证。龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，表面不得有严重的污染、腐蚀和机械损伤。
接待台
员工之家
总经理办公室
中式贵宾厅
西式贵宾厅
►任务一
► （一）
施工准备
施工条件 ► 1. 主体结构已验收，屋面已做完防水层。 ► 2. 室内弹出+100cm标高线。 ► 3. 作业的环境温度不应低于5℃。 ► 4. 熟悉图纸，并向作业班组作详细的技术交底。
► 5.
根据设计图和提出的备料计划，查实隔墙全部材料，使其配套齐全。 ► 6. 主体结构墙、柱为砖砌体时，应在隔墙交接处，按1000mm间距预埋防腐木砖。 ► 7. 设计要求隔墙有地枕带时，应先将C20细石混凝土地枕带施工完毕，达到一定强度，方可进行轻钢龙骨的安装。 ► 8. 先作样板墙一道，经鉴定合格后再大面积施工。
常用墙体的隔声与防火性能
常用墙体的隔声与防火性能
石膏建材在酒店项目中的应用
酒店客房及走廊隔墙设计
系统描述 100系列隔墙龙骨＋双面双层12mm普通石膏板＋25mm厚玻璃棉容重20kg/m3 系统功能
墙体厚分贝最大高度：6.35m（竖龙骨间距400mm）系统应用适用于隔声要求为特级的酒店客房及走廊隔墙
轻钢骨架配件紧固材料
横撑龙骨纸面石膏板
沿顶龙骨
竖向龙骨
填充隔音材料
罩面板材
支撑卡
隔音材料
螺栓沿地龙骨
► 任务二

018轻钢龙骨石膏板吊顶

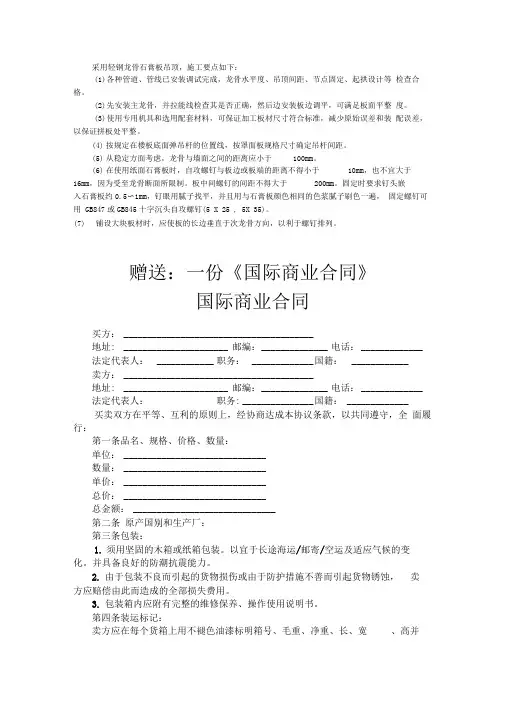

采用轻钢龙骨石膏板吊顶，施工要点如下：(1)各种管道、管线已安装调试完成，龙骨水平度、吊顶间距、节点固定、起拱设计等检查合格。

(2)先安装主龙骨，并拉能线检查其是否正确，然后边安装板边调平，可满足板面平整度。

(3)使用专用机具和选用配套材料，可保证加工板材尺寸符合标准，减少原始误差和装配误差，以保证拼板处平整。

(4)按规定在楼板底面弹吊杆的位置线，按罩面板规格尺寸确定吊杆间距。

(5)从稳定方面考虑，龙骨与墙面之间的距离应小于100mm。

(6)在使用纸面石膏板时，自攻螺钉与板边或板端的距离不得小于10mm，也不宜大于16mm，因为受至龙骨断面所限制。

板中间螺钉的间距不得大于200mm。

固定时要求钉头嵌入石膏板约0.5〜1mm，钉眼用腻子找平，并且用与石膏板颜色相同的色浆腻子刷色一遍，固定螺钉可用 GB847或GB845十字沉头自攻螺钉(5 X 25 , 5X 35)。

(7)铺设大块板材时，应使板的长边垂直于次龙骨方向，以利于螺钉排列。

赠送：一份《国际商业合同》国际商业合同买方：________________________________________地址: ______________________ 邮编：______________ 电话：_____________ 法定代表人：____________ 职务：_____________ 国籍： ____________卖方：________________________________________地址: ______________________ 邮编：______________ 电话：_____________ 法定代表人：职务: _______________ 国籍： _____________买卖双方在平等、互利的原则上，经协商达成本协议条款，以共同遵守，全面履行：第一条品名、规格、价格、数量：单位：______________________________数量：______________________________单价：______________________________总价：______________________________总金额：______________________________第二条原产国别和生产厂：第三条包装：1.须用坚固的木箱或纸箱包装。
