轻钢龙骨纸面石膏板隔墙做法

简述轻钢龙骨纸面石膏板隔墙施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述轻钢龙骨纸面石膏板隔墙施工工艺流程轻钢龙骨纸面石膏板隔墙是一种常见的室内隔断墙体结构，因其安装便捷、施工速度快、隔音效果好等特点，被广泛应用于各种建筑项目中。

轻钢龙骨纸面石膏板隔音墙施工方案一、材料准备1. 轻钢龙骨* 周边龙骨* 中间龙骨2. 纸面石膏板3. 龙骨吊钩4. 隔音棉5. 固定螺钉6. 吊线二、施工步骤1. 准备工作：根据施工图纸确定隔音墙位置、尺寸和数量，采购相应的材料，确认工具、设备清单。

2. 安装轻钢龙骨* 固定吊钩：根据设计要求，在强力天花板或楼板预埋件处安装龙骨吊钩，吊钩应对应采用膨胀螺栓或预埋螺栓固定，吊钩间距按照规范或设计要求要进行调整。

* 固定周边龙骨：根据施工图纸要求，在强力天花板或楼板处的龙骨吊钩上固定周边龙骨，周边龙骨间距一般为600mm或1200mm。

* 固定中间龙骨：根据设计要求，根据需要决定中间龙骨间距。

在周边龙骨上安装中间龙骨，中间龙骨长度应小于或等于周边龙骨长度。

* 安装吊线：在顶部龙骨上的吊线上吊起中间龙骨。

3. 安装隔音棉：在轻钢龙骨中安装两块隔音棉，可增加隔音效果。

每块隔音棉应与轻钢龙骨保持平行，保证龙骨不会弯曲。

4. 安装纸面石膏板：根据需求，采用螺钉固定方式将纸面石膏板固定在龙骨上。

5. 完善轻钢龙骨纸面石膏板隔音墙* 补充铺贴隔音边条* 修整纸面石膏板示范* 填补接缝，石膏差异6. 清理整理：* 收拾工具* 打扫施工现场* 搬运垃圾至指定地点三、注意事项1. 为保证隔音墙隔音效果，轻钢龙骨上隔音棉的铺法应保证隔音棉与轻钢龙骨保持平行，不得使龙骨弯曲，不得压缩隔音棉。

2. 注重工序，保证墙面平整度。

3. 施工现场应保持清洁。

轻钢龙骨石膏板隔墙施工说明1轻钢龙骨石膏板隔墙 (1)1.1墙体定位 (1)1.2龙骨的安装 (1)1.3门窗洞口的制作 (2)1.4附加设备和固定件 (2)1.5龙骨的中间验收 (3)1.6安装一侧石膏板 (3)1.7管线、填充材料的安装 (4)1.8安装另一侧石膏板 (4)1.9石膏板隔墙的检测项目允许偏差及检验方法 (4)1.10接缝处理 (4)2穿孔石膏板吸声隔墙 (5)3覆膜石膏板 (5)4贴面墙U型固定夹系统 (5)4.1墙体定位 (5)4.2龙骨安装 (5)5贴面墙粘贴法系统 (6)5.1施工条件 (6)5.2墙体定位 (6)5.3粘团石膏施工要求 (6)5.4石膏板安装 (6)1轻钢龙骨石膏板隔墙1.1墙体定位1.1.1按照设计确定墙体的位置，在地面上放出墙位线并将线引至天花和侧墙，同时标出门和窗洞口的位置。

1.1.2按设计制作墙垫。

先对墙垫与地面接触的部位进行清理后涂刷界面处理剂，随后打素混凝土或钢筋混凝土，墙垫表面应平整，两侧应垂直。

有防水要求的墙必须设制墙垫。

1.2龙骨的安装1.2.1分别在楼板和地板(垫)上固定横龙骨。

可以采用射钉或膨胀螺栓等固定龙骨，两个固定点的间距≤600mm、且距端头的距离≤50mm。

1.2.2隔墙四周固定的横(竖)龙骨的表面与基层连接处宜铺设密封材料，如橡胶条、玻璃棉垫等，保证墙体的隔声和保温效果。

1.2.3竖龙骨的安装一般从墙的一端开始排列，当最后一根龙骨与墙柱或门窗的距离大于龙骨的设计间距时，应增加一根竖龙骨，且门窗口的竖龙骨安装按照设计要求排列。

竖龙骨的长度按照天地龙骨的净高减去10mm为宜，以便上下各留5mm的伸缩缝隙。

1.2.4竖龙骨截断时应保证冲孔的高度在同一水平。

1.2.5校正竖龙骨的垂直度，并按照设计要求和石膏扳的允许误差调整龙骨的中心距，用拉铆钉或快装钳精确定位；也可以随一侧石膏板的安装同时进行，即根据石膏板的允许误差来局部调整龙骨位置。

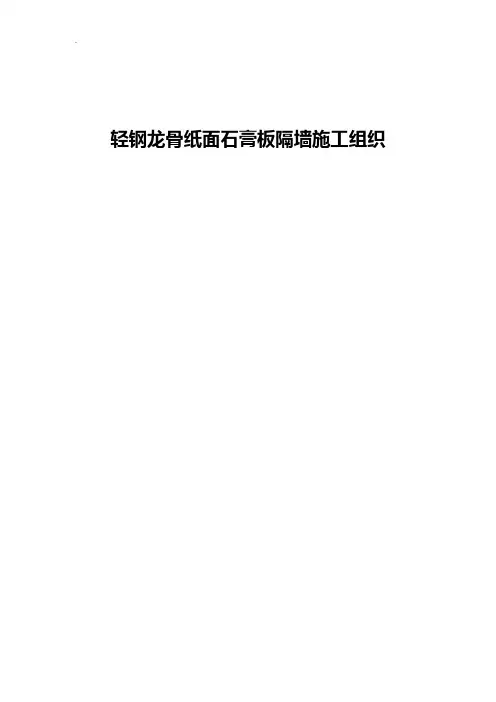

轻钢龙骨纸面石膏板隔墙施工组织1、施工准备（1）技术准备编制轻钢骨架石膏板隔墙工程施工方案，并对工人进行书面技术及安全交底。

（2）材料要求1）轻钢龙骨、配件和罩面板均应符合现行国家标准和行业标准的规定。

当装饰材料进场检验，发现不符合设计要求及室内环保污染控制规范的有关规定时，严禁使用。

A、轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横撑龙骨应符合设计要求。

B、轻钢骨架配件：支撑卡、卡脱、角托、连接件、固定件、护墙龙骨和压条等附件应符合设计要求。

C、紧固材料：拉锚钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘贴嵌缝材，应符合设计要求。

D、罩面板应表面平整、边缘整齐、不应有污垢、裂纹、缺角、翘曲。

2）填充材料：岩棉应符合设计要求选用。

2、关键质量要点（1）材料的关键要求龙骨、配件和纸面石膏板材料均应符合现行国家标准和行业标准的规定。

（2）技术关键要求弹线必须准确，经复验后方可进行下道工序。

固定沿顶和沿地龙骨，各自交接后的龙骨，应保持平整垂直，安装牢固。

（3）质量关键要求1）上下槛与主体结构连接牢固，上下槛不允许断开，保证隔断的整体性。

严禁隔断墙上连接件采用射钉固定在砖墙上。

应采用预埋件进行连接。

上下槛必须与主体结构连接牢固。

2）罩面板应经严格选材，表面应平整光洁。

安装罩面板前应严格检查龙骨的垂直度和平整度。

3、施工工艺（1）工艺流程（2）操作工艺1）弹线在基体上弹出水平线和竖向垂直线，以控制隔断龙骨安装的位置、龙骨的平直度和固定点。

2）隔断墙龙骨的安装A、沿弹线位置固定沿顶和沿地龙骨，各自交接后的龙骨，应保持平直。

固定点间距应不大于600mm，龙骨的端部必须固定牢固。

边框龙骨与基本之间，应按设计要求安装密封条。

B、当选用支撑卡系列龙骨时，应先将支撑卡安装在竖向龙骨的开口上，卡距为400-600mm，距龙骨两端的为20-25mm。

C、选用通贯系列龙骨时，高度低于3m的隔墙安装一道；3-5m时安装两道；5m以上时安装三道。

轻钢龙骨石膏板隔墙施工方案1、施工工艺流程2、施工材料准备 序号材料名称图例用途1 U 型龙骨天地龙骨安装2 C 型龙骨竖向分档龙骨安装3 通贯龙骨加强隔墙整体性材料管理材料准备进场复试工艺流程 验收标准定位放线 安装沿边沿顶龙骨 安装竖龙骨地垄墙施工验收安装横撑龙骨 安装贯通龙骨固定各种洞口及门 龙骨检查校正补强 安装另一侧罩面板填充隔声阻燃材料安装一侧罩面板4 C型龙骨支撑卡防止竖龙骨挤压变形5 膨胀螺栓固定天地龙骨6 拉铆钉竖龙骨与天地龙骨链接7 纸面石膏板隔墙罩面板8 自攻螺丝固定石膏板3、进场复试（1）轻钢龙骨复试项目：抗冲击、静载、双面镀锌量:2000m长为一验收批，每一验收批，取一组试样（3根）用于外观质量，形状尺寸的检测，经外观检测的3根试件上切取900mm2的样品用于镀锌量的测量。

（2）纸面石膏板复试项目：必试:断裂荷载、吸水率、护面纸与石青芯粘结性能，2500张为一批。

4、定位放线根据设计图纸确定的隔断墙位置，结合罩面板的长、宽分档，以确定竖向龙骨、横撑及附加龙骨的位置。

在楼地面弹线，并将线引至顶棚和侧墙。

5、地垄墙施工地垄墙宽度应充分考虑踢脚线完成面与墙面的装饰关系，无防水要求的房间地垄墙高度不小于100mm，有防水要求房间地垄墙高度不小于 200mm，并按设计要求植入等距的钢筋，间距 800mm 为宜。

施工时，应先清理楼地面基层，并刷一遍素水泥浆后，开始浇筑细石混凝土；地垄墙上表面应平整，两侧面应垂直。

6、安装沿地、沿顶龙骨：使用膨胀螺栓固定沿地、沿顶龙骨，固定点间距小于 600mm，端头不大于 50mm。

混凝土基层也可以使用射钉固定龙骨；砖基层严禁使用射钉固定龙骨。

7、安装竖龙骨（1）按设计确定的间距定位竖向龙骨，或根据罩面板的宽度尺寸模数确定。

（2）罩面板材较宽者，应在其中间加设一根竖龙骨，竖向龙骨中心间距不应大于 600mm。

（3）隔断墙的饰面层重量较大时（如贴瓷砖）的竖向龙骨中心间距不应大于 400mm。

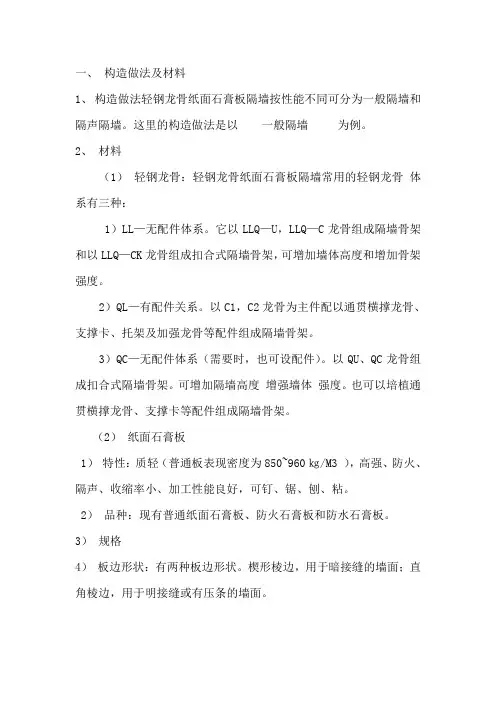

一、构造做法及材料1、构造做法轻钢龙骨纸面石膏板隔墙按性能不同可分为一般隔墙和隔声隔墙。

这里的构造做法是以一般隔墙为例。

2、材料（1）轻钢龙骨：轻钢龙骨纸面石膏板隔墙常用的轻钢龙骨体系有三种：1）LL—无配件体系。

它以LLQ—U，LLQ—C龙骨组成隔墙骨架和以LLQ—CK龙骨组成扣合式隔墙骨架，可增加墙体高度和增加骨架强度。

2）QL—有配件关系。

以C1，C2龙骨为主件配以通贯横撑龙骨、支撑卡、托架及加强龙骨等配件组成隔墙骨架。

3）QC—无配件体系（需要时，也可设配件）。

以QU、QC龙骨组成扣合式隔墙骨架。

可增加隔墙高度增强墙体强度。

也可以培植通贯横撑龙骨、支撑卡等配件组成隔墙骨架。

（2）纸面石膏板1）特性：质轻（普通板表现密度为850~960㎏/M3 ），高强、防火、隔声、收缩率小、加工性能良好，可钉、锯、刨、粘。

2）品种：现有普通纸面石膏板、防火石膏板和防水石膏板。

3）规格4）板边形状：有两种板边形状。

楔形棱边，用于暗接缝的墙面；直角棱边，用于明接缝或有压条的墙面。

（3）纸面石膏板墙嵌缝腻子（KF80腻子）：KF80腻子是以石膏粉为基料，掺入一定比例的添加剂配制而成。

具有较高抗剥强度，并有一定是抗压及抗折强度，无毒、不燃、和易性好，在潮湿条件下不发霉腐败，初凝。

终凝时间适宜操作，适用于纸面石膏板无接缝处理的嵌缝。

（4）接缝带 1）穿孔纸带：具有纸薄，横向抗张强度高，湿变形小，挺度适中，透气性能好等特性。

2）玻璃纤维接缝带：具有横向抗张强度高，化学稳定性好，吸湿性小，尺寸稳定，不燃烧等特性。

纸面石膏板的接缝带都应易于粘贴操作。

二、安装施工工艺1、作业条件（1）主体结构施工完，且通过验收（2）屋面防水完，室内地面施工完且通过验收。

顶棚、墙面抹灰粗装修完。

（3）设计要隔墙有墙垫（踢脚座）时，应先将墙垫施工完毕，并达到强度后，方可进行轻钢骨架的安装。

（4）隔墙施工前，应先安排外装修。

（5）提出备了计划，查实、验收进场全部隔墙材料，使其配套齐全。

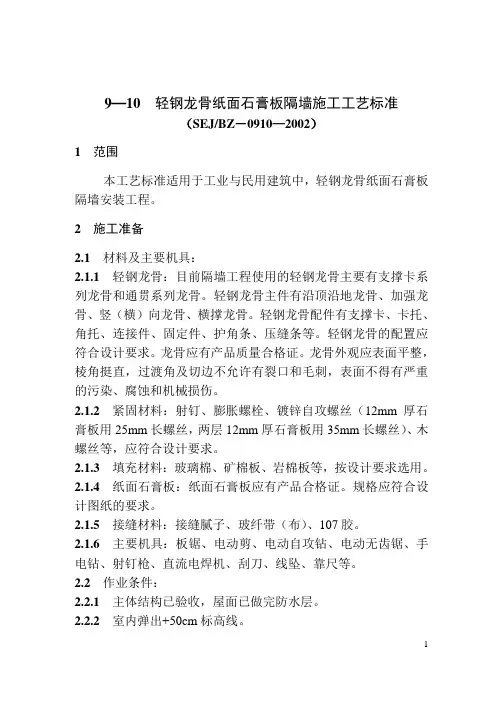

9—10 轻钢龙骨纸面石膏板隔墙施工工艺标准（SEJ/BZ－0910—2002）1 范围本工艺标准适用于工业与民用建筑中，轻钢龙骨纸面石膏板隔墙安装工程。

2 施工准备2.1材料及主要机具：2.1.1 轻钢龙骨：目前隔墙工程使用的轻钢龙骨主要有支撑卡系列龙骨和通贯系列龙骨。

轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。

轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。

轻钢龙骨的配置应符合设计要求。

龙骨应有产品质量合格证。

龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，表面不得有严重的污染、腐蚀和机械损伤。

2.1.2紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝（12mm厚石膏板用25mm长螺丝，两层12mm厚石膏板用35mm长螺丝）、木螺丝等，应符合设计要求。

2.1.3 填充材料：玻璃棉、矿棉板、岩棉板等，按设计要求选用。

2.1.4纸面石膏板：纸面石膏板应有产品合格证。

规格应符合设计图纸的要求。

2.1.5接缝材料：接缝腻子、玻纤带（布）、107胶。

2.1.6主要机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、直流电焊机、刮刀、线坠、靠尺等。

2.2作业条件：2.2.1主体结构已验收，屋面已做完防水层。

2.2.2 室内弹出+50cm标高线。

12.2.3作业的环境温度不应低于5℃。

2.2.4 熟悉图纸，并向作业班组作详细的技术交底。

2.2.5根据设计图和提出的备料计划，查实隔墙全部材料，使其配套齐全。

2.2.6主体结构墙、柱为砖砌体时，应在隔墙交接处，按1000mm 间距预埋防腐木砖。

2.2.7 设计要求隔墙有地枕带时，应先将C20细石混凝土地枕带施工完毕，强度达到10Mpa以上，方可进行轻钢龙骨的安装。

3 施工工艺3.1 工艺流程墙位放线→墙基施工→安装沿地龙骨→安装沿顶龙骨→安装竖向龙骨、横撑龙骨、通贯龙骨→各种洞口龙骨加固→安装纸面石膏板3.2 墙位放线隔断龙骨安装前，先在上下及两边基体的连接处按龙骨的宽度弹线定位。

轻钢龙骨石膏板隔墙施工方案1. 简介轻钢龙骨石膏板隔墙是一种常用的室内隔墙材料，具有重量轻、施工方便、隔音效果好等优点。

本文档将介绍轻钢龙骨石膏板隔墙的施工过程及注意事项。

2. 施工材料•轻钢龙骨：采用轻钢材料制成的龙骨，具有较高的抗压强度和弯曲性能；•石膏板：高密度纸面石膏板，用于填充龙骨之间的空隙；•螺丝、螺栓：用于固定轻钢龙骨和石膏板；•配件：包括连接件、角码、护角等，用于加强隔墙的稳定性；•打底材料：如防水涂料、隔音材料等。

3. 施工步骤步骤一：准备工作•确定隔墙位置：根据设计图纸确定隔墙的位置和尺寸；•清理施工区域：清理施工区域，确保无杂物和障碍物。

步骤二：安装轻钢龙骨1.根据设计要求，按照墙体的布置和尺寸，在地面、顶部及墙角预留出适当的净空尺寸。

2.将轻钢龙骨按照设计要求的间距进行布置，使用螺丝或螺栓将其固定在地面和顶部构造物上。

3.在墙角处安装角码，加强龙骨的稳定性。

步骤三：安装石膏板1.将石膏板与轻钢龙骨进行对齐，并使用螺丝将其固定在龙骨上。

2.注意石膏板之间的缝隙应保持一定的间距，并使用配套的连接件进行固定。

3.在门洞和插座等需要开孔的位置，用锯子或切割机进行切割，并使用配套的护角进行保护。

步骤四：防水处理1.在施工完成后，对石膏板进行防水处理，以提高其抗潮性能。

可以使用防水涂料进行刷涂，确保涂层均匀、无漏刷。

2.在需要防水的区域，如卫生间、浴室等，要进行额外的防水层处理，可以使用防水胶带进行密封。

步骤五：填充打底材料1.在隔墙内部填充隔音材料，以提高隔墙的隔音效果。

常用的隔音材料有纤维棉、岩棉、泡沫塑料等，根据需要选择合适的材料进行填充。

步骤六：施工验收1.完成施工后，对隔墙进行验收。

主要包括检查隔墙的平整度、墙角的垂直度、石膏板与龙骨之间的固定程度等。

4. 注意事项•在施工前，要对墙体进行充分的检查，并修复墙体上的任何问题，如开裂、空鼓等。

•在施工过程中，要保证墙体的垂直度和水平度，以确保隔墙的稳定性和外观。

一、编制依据主要规程、规范二、工程概况1、工程概况本工程为北京奥林匹克公园（B区）国家会议中心配套设施项目B座写字楼精装修工程Ⅰ标段，其建筑面积29090m2，建筑檐高约60米。

与其他工程不同的是，由于本工程属于装修专业分包的施工项目，在施工过程中，我不但要与业主、总包单位、监理设计单位进行工作上的协调和配合，还将积极地与各专业独立分包人、其他标段的兄弟施工单位就施工工序的衔接、成品保护、作业面的衔接等各个方面进行广泛而密切的协调和配合。

本工程的质量标准在合格的基础上，还将达到北京市建筑长城杯金质奖要求，配合总承包工程竣工后获得北京市建筑长城杯金质奖，并争取获得鲁班奖。

为此，本工程的施工材料质量控制、施工工艺质量控制、安全文明施工的控制管理、施工资料的收集整理质量要求等各个方面均要高于其他其他普通工程，因此，施工过程中的各项控制管理工作的力度和标准将成为本工程的重中之重。

2、质量目标按照要求，本工程的质量标准在合格的基础上，配合总承包工程竣工后获得北京市建筑长城杯，并争取获得鲁班奖。

为此，本工程的施工材料质量控制、施工工艺质量控制、安全文明施工的控制管理、施工资料的收集整理质量要求等各个方面均要高于其他普通工程，因此，施工过程中的各分项的施工控制管理工作和技术质量控制管理工作的力度和标准将成为本工程的重中之重，也是达到本质量目标的必要条件。

三、施工安排第一节施工段划分本工程的施工作业面较大，且各区域之间没有直接的工作联系，均可以视为独立的作业面。

考虑到工期特别紧张，将本标段装饰工程划分成五个施工段。

具体划划分如下：1、A段：三层主要内容：三层南北办公楼门厅、商场、2#、4#电梯厅。

2、B段：四层主要内容：出租办公室、卫生间、开水间、走道、电梯厅。

3、C段：五、六层主要内容：出租办公室、卫生间、开水间、走道、电梯厅。

4、D段：七层主要内容：出租办公室、卫生间、开水间、走道、电梯厅。

5、E段：四-十四层中庭主要内容：中庭干挂石材、不锈钢栏板、不锈钢包柱以及挡烟垂壁。
