轻钢龙骨纸面石膏板吊顶技术交底

S G-006
技术交底
工程名称成都希顿国际广场项目
希尔顿酒店客房样板室
内装饰工程
建设单位
成都乔治希顿房地产开发有限公
司
监理单位施工单位中铁二局集团装饰装修工程有限公司
交底部位样板间1#、2#、3#、
4#房、走廊轻钢龙骨石
膏板吊顶
交底日期
交底人签
字接收人签
字
注：本表一式四份：建设单位、监理单位、施工单位、城建档案馆各一份。

四川省建设厅监制
友情提示：方案范本是经验性极强的领域，本范文无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用。

mm，在石膏板四周最大为150mm。
2.9接缝处理：
mm深度的凹陷和超过3mm宽的间隙都必须用填缝料填满并与板面平齐，待其干燥。
°刮两道。然后沿各个螺钉直线轻刮一道。
首先轻轻用砂纸打磨，去除板边多余毛刺。用阴角抹子（刮刀）将填缝料涂抹在阴阳角处，每边宽度为沿转角线向外扩展约100mm。按实际长度切割护角纸带，并沿纸带中心线叠成90度角。将纸带面对着板面压入填缝料中，压实，刮去多余填缝料保证纸带与填缝料充分接触而中间无气泡，并且填缝料厚度至少为1mm，注意不宜过厚。立即在纸带上覆盖一层填缝料并侧向两边均匀压抹一道。
待第一道完全干燥后，用刮刀或抹子涂抹第二道填缝料，两边各比前一道宽出50-60mm。
待第二道完全干燥后，用刮刀或抹子涂抹第三道填缝料，两边各比第二道宽出50-60mm。注意涂抹填缝料要均匀、严实并向两翼侧压均匀。
3.质量要求：
3.1.保证项目：
样、规格要符合设计要求。
3.2.基本பைடு நூலகம்目：
项次
项类
项 目

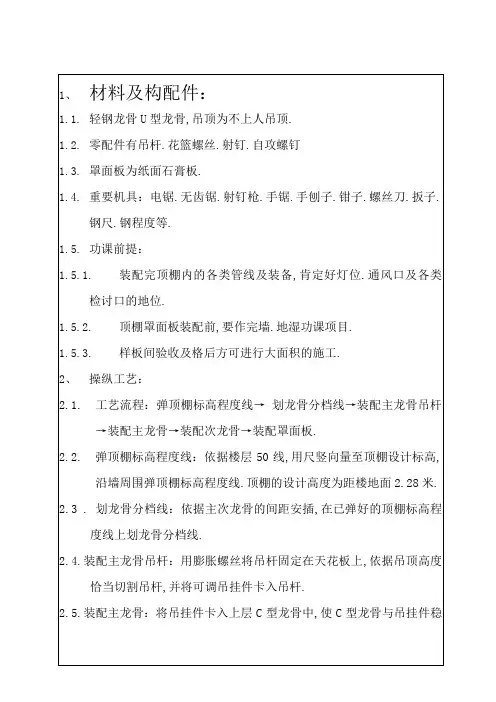

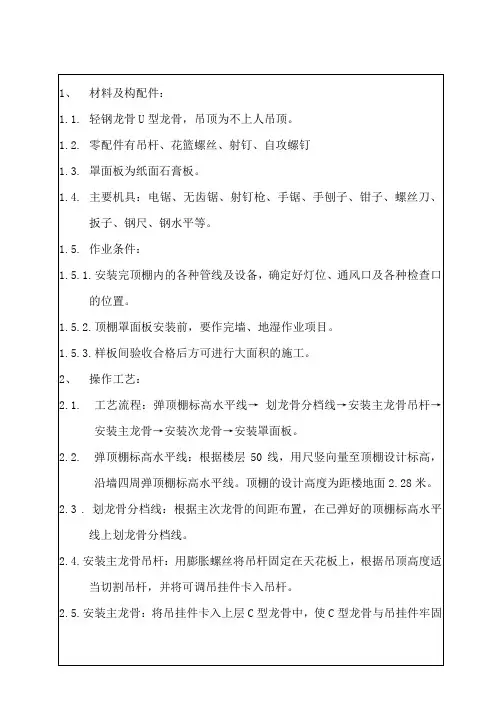

1、材料及构配件：
1.1.轻钢龙骨U型龙骨，吊顶为不上人吊顶。
1.2.零配件有吊杆、花篮螺丝、射钉、自攻螺钉
1.3.罩面板为纸面石膏板。
1.4.主要机具：电锯、无齿锯、射钉枪、手锯、手刨子、钳子、螺丝刀、扳子、钢尺、钢水平等。
1.5.作业条件：
1.5.1.安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种检查口的位置。
4.2.轻钢骨架、纸面石膏板及其它吊顶材料在运输、进场、存放、使用过程中，要严格管理，做到不变形、不受潮、不生锈。
4.3.施工中已安装好的门窗、已施工完毕的地面，墙面等，在施工顶棚时要注意保护，防止污损。
4.4.轻钢骨架不得上人踩踏；其它工种的吊挂件不得吊于轻钢骨架上。

轻钢龙骨纸面石膏板隔墙工程安全技术交底一、项目背景轻钢龙骨纸面石膏板隔墙是在室内墙面进行隔断的常见工程，材料轻、施工简单、造价低廉，因此在市场上得到了广泛应用。

然而，隔墙工程存在着一定的安全风险，若施工不当或材料不合格，将会给施工工人和建筑业主带来安全隐患。

因此，在施工前，必须对轻钢龙骨纸面石膏板隔墙工程的安全问题进行技术交底。

二、安全事项1.选择合格材料在轻钢龙骨纸面石膏板隔墙工程中，选择合格的材料是至关重要的。

轻钢龙骨必须符合规定标准，并进行检测，纸面石膏板应该检查每片板材的尺寸、重量、密度、强度、平面度等指标是否符合要求，以确保材料质量和安全。

2.严格控制每道工序施工过程中，必须严格按照规范的施工流程进行操作，特别是在确定龙骨型钢的数量、位置和固定方式时，一定要按照设计图纸和标准要求进行施工，不能有任何差错。

3.保持工地清洁在施工过程中，必须做好工地的清洁卫生工作，清除工地积尘、打扫污染物，确保施工环境整洁和工作场所安全。

4.安全作业在施工时，必须穿上符合安全要求的工作服、手套、护目镜等个人防护用品。

设立安全防护措施，如悬挂警示标识、设置安全围挡、使用安全绳索等措施，确保施工过程中不产生安全隐患。

5.防火措施轻钢龙骨纸面石膏板隔墙是一种防火工程，因此，要在施工前做好防火工作。

选用符合国家标准的建筑防火材料，同时，在施工过程中要将助燃物及时清除，以便在紧急情况下，能够迅速进行逃生。

三、质量验收标准轻钢龙骨纸面石膏板隔墙工程验收标准如下：1.墙面平整度、垂直度达到国家标准。

2.墙面表面光滑，不存在明显的损坏现象。

3.每个龙骨与墙壁连接部位应无缺陷并牢固。

4.每个板材之间连接部位应无缺陷，且使用规范的填缝材料进行填充。

5.隔墙各部位应规整、均匀、美观。

四、安全责任轻钢龙骨纸面石膏板隔墙工程安全是所有参与施工人员的共同责任。

工人要严格遵守安全操作规程，工程负责人要对施工现场的安全情况进行监督和检查，材料供应商要遵守标准生产，确保材料合格。

4 清理顶板基层时，不允许从窗口、阳台、洞口等处向外乱扔杂物，以免高空坠物伤人。
5、吊顶完成后做到“工完料尽场地清”。
本交底未尽事项以国家规范及相关技术规程为最低要求。
7、石膏装饰板安装，大多是采用横向铺钉的形式，纸面石膏板在吊顶面的平面排布，需从整张板的一侧开始向不够整张板的另一侧逐步安装。板与板之间的接缝缝隙，其宽度一般为4-6mm。纸面石膏板的板材应在自由状态下就位固定，以防止出现弯棱、凸鼓等现象。纸面石膏板的长边（包封边），应沿纵向次龙骨铺设。板材与龙骨固定时，应从一块板的中间向板的四边循序固定，不得采用在多点上同时作业的做法。用自攻螺钉铺钉纸面石膏板时，钉距以150-170mm为宜，螺钉应与板面垂直。自攻螺钉与纸面石膏板边的距离，距包封边（长边）以10-15mm为宜；距切割边（短边）以15-20mm为宜。钉头略埋入板面，但不能致使板材纸面破损。自攻螺钉进入轻钢龙骨的深度，应≥10mm；在装钉操作中如出现有弯曲变形的自攻螺钉时，应予剔除，在相隔50mm的部位另安装自攻螺钉。纸面石膏板的拼接缝处，必须是安装在宽度不小于40mm的T型龙骨上，其短边必须采用错缝安装，错开距离应不小于300mm，一般是以一个覆面龙骨的间距为基数，逐块铺排，余量置于最后。安装双层石膏板时，面层板与基层板的接缝也应错开，并不得在同一根龙骨上接缝。
5
石膏板接缝
第6.2.6条
一般项目
1
预制构件支承位置和方法
第6.2.7条
2
安装控制标志
第6.2.8条
3
预制构件吊装
第6.2.9条
4
临时固定措施和位置校正
第6.2.10条
5
允许偏差mm
项目
纸面石膏板
金属板
矿棉板
模板、塑料板、格栅

⑵、划分龙骨的分档线
安装要求在划分好的主、次龙骨的顶棚标高线上划分龙骨分档线。
⑶、安装主龙骨吊杆
按吊顶标高计算好吊杆长度，提前下料。按主龙骨位置在结构顶板上钻孔安装φ8全牙吊杆，吊杆间距不大于1200mm。灯具等吊顶上安装的吊挂物超过3KG重的，需采用φ8全牙吊杆固定在结构顶板、梁上，与吊顶主龙骨吊杆同步施工。
施工时应注意以下事项：
1、纸面石膏板应在无应力状态下进行固定，防止出现弯棱、凸鼓现象。
2、纸面石膏板和Biblioteka 边（即包封边）应沿次龙骨铺设。3、自攻螺钉与纸面石膏板边距离：面纸包封的板边以10～15mm为宜；切割的板边以15～20mm为宜。
4、弯曲、变形的螺钉应除去，并在相隔50mm的部位另外钉螺钉。
5、纸面石膏板与龙骨的固定，应从一块板的中部向板的四边固定，不允许多点同时作业，避免产生内应力，导致铺设不平。
3、由于浆状的填充板缝的腻子干硬时体积会收缩。为避免填充后的腻子干硬收缩而引起拼缝有暗裂。要求填充腻子施工时必须分两次进行。进行第一次填缝时应用力将腻子压进拼缝里面并且压实，保证其粘贴牢固。待第一次腻子干硬后再补第二次腻子并刮平。
4、第二次腻子干硬后粘贴网纱或牛皮纸。网纱或牛皮纸宽度在50mm～60mm范围内。待网纱或牛皮纸全部粘结干硬后才能批灰覆盖。因为不干硬当受到腻子中的水分浸泡时，网纱或牛皮纸容易产生脱落，引起空鼓及裂缝。
灯槽剖面图：
⑺、安装检修口附加龙骨
安装洞口（包括检修口、灯具口、风口等）附加主龙骨，设置连接卡固件。
⑻、安装罩面板
安装罩面板前，必须对顶棚内各种管线进行检查验收，给排水管道需进行打压试验等验收合格后，才能安装罩面板。本项目采用自攻钉钉固法：在已安装好并经验收的轻钢龙骨下，按罩面板的规格进行分块弹线，从顶棚中间顺通长龙骨方向先行安装一行罩面板做为基准，然后向两侧延伸分行安装，固定罩面板的自攻钉间距150~170mm。螺钉嵌入板内深度应在~之间，螺钉应垂直板面垂直略嵌入板面，并不使纸面破损，钉眼处应做防锈处理并用石膏板腻子抹平，如顶棚需要开孔，先在开孔的部分画出开孔的位置，将龙骨加固好，再用钢锯切断龙骨和石膏板，保持稳固牢靠。

轻钢龙骨吊顶技术交底一、施工准备（一）材料准备1、轻钢龙骨：主龙骨、次龙骨、边龙骨等，应符合设计要求和相关标准，具备质量合格证明。

2、罩面板：常用的有石膏板、矿棉板、铝扣板等，规格、型号、颜色应符合设计要求。

3、连接件：吊挂件、连接件、插接件等，应配套齐全。

4、紧固材料：膨胀螺栓、自攻螺钉、铆钉等，应符合设计要求和相关标准。

（二）主要机具准备1、电动工具：电锯、电钻、冲击钻、电焊机等。

2、手动工具：拉铆枪、手锯、手刨、钳子、螺丝刀、扳手等。

（三）作业条件1、安装吊顶的房间，其墙、柱面的抹灰及地面的湿作业已完成。

2、吊顶内的各种管线及通风管道已安装完毕，并经试压合格。

3、灯位、通风口及各种外露孔口的位置已确定。

二、施工工艺流程弹线→安装吊杆→安装主龙骨→安装次龙骨→安装罩面板（一）弹线根据设计标高，沿墙四周弹顶棚标高水平线，并沿顶棚的标高水平线，在墙上画好龙骨分档位置线。

（二）安装吊杆1、吊杆的直径应根据吊顶的荷载确定，一般采用直径 8mm 的吊杆。

2、吊杆的间距应根据主龙骨的规格确定，一般不应大于1200mm。

3、吊杆的长度应根据吊顶的高度确定，当吊杆长度大于 1500mm 时，应设置反向支撑。

4、吊杆应通直并有足够的承载能力。

（三）安装主龙骨1、主龙骨应吊挂在吊杆上，间距应根据设计要求确定，一般为900-1200mm。

2、主龙骨的悬臂段不应大于 300mm，否则应增加吊杆。

3、主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。

（四）安装次龙骨1、次龙骨应紧贴主龙骨安装，间距一般为 300-600mm。

2、用 T 形镀锌铁片连接件把次龙骨固定在主龙骨上。

3、当次龙骨的长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时相接，调直固定。

（五）安装罩面板1、罩面板安装前，应完成吊顶内管道和设备的调试及验收。

2、罩面板应在自由状态下进行安装，固定时应从板的中间向板的四周固定。

3、石膏板的长边应沿纵向次龙骨铺设，自攻螺钉与纸面石膏板边的距离，用面纸包封的板边以 10-15mm 为宜，切割的板边以 15-20mm 为宜。

轻钢骨架罩面板顶棚允许偏差
项次
项类
项目
检验方法
1
龙骨
龙骨间距
2
尺量检查
2
龙骨平直
2
尺量检查
3
起拱高度
±10
短向跨度1/200拉线量尺
4
龙骨四周水平
±5
尺量或水平仪检查
5
罩面板
表面平整
3
用2m靠尺检查
6
接缝平直
3
拉5m线检查
7
接缝高低
1
用直尺和塞尺检查
8
顶棚四周水平
±5
拉线或用水平仪检查
五成品保护
1轻钢龙骨及罩面板安装时应注意保护顶棚内各种管网。轻钢龙骨的吊杆和龙骨严禁固定和连接在中央空调管道和其他设备部件上。
1.3罩面板应经过挑选，不能有翘曲、折裂、缺楞掉角等缺陷，安装固定应牢固。
2基本项目
2.1轻钢龙骨吊杆和主、副龙骨安装位置应正确，符合设计要求，达到平直无弯曲无变形。
2.2罩面板表面应平整、洁净、色调一致，在施工时不得污染。
2.3罩面板接缝应符合设计详图要求，其拉缝、压条宽窄应一致、平直整齐。
3允许偏差：
交底人
接受交底人：
七安全注意事项：
1进入施工现场必须正确佩戴安全帽。
2现场采用三相五线制，采用三级配电制，即总配电箱－分电箱一开关箱，动力和照明电箱分别设置
3实行两级保护，开关箱内实行一机一闸，距固定的机械设备5m以内
4施工用线必须采用绝缘导线，不得私拉乱接。
5做到工完场清、日事日毕，认真进行各工序操作。
6工作中精力要集中，不准开玩笑，打闹，不准睡觉和看书护，不做与本职无关的事。
轻钢龙骨纸面石膏板吊顶施工技术交底

C2-03工程名称编号交底项目轻钢龙骨石膏板吊顶交底时间2021年8月1日交底内容轻钢龙骨石膏板吊顶施工技术交底文字说明或附图：（2）吊顶完成面到建筑楼顶板面1.5m-2.5m的施工工序2.2轻钢龙骨石膏板施工方法（1）弹吊顶水平线、划龙骨分档线：用水准仪在房间内每个墙(柱)角上抄出水平点(若墙体较长，中间也应适当抄几个点)，弹出水准线(水准线距地面一般为1000mm)，从水准线量至吊顶边龙骨的底部，用墨线沿墙(柱)弹出水准线，即为吊顶次龙骨的下皮线。

同时，按吊顶平面图，在混凝土顶板弹出主龙骨及吊杆的位置。

主龙骨宜平行房间长向布置，一般从吊顶中心向两边分。

主龙骨、吊杆间距均为1000mm。

如遇到梁和管道固定点大于设计和规程要求，应增加审核人：交底人：接受人：C2-03工程名称编号交底项目轻钢龙骨石膏板吊顶交底时间2021年8月1日交底内容轻钢龙骨石膏板吊顶施工技术交底文字说明或附图：吊杆的固定点。

（2）安装U型边龙骨：根据水准线位置安装U型边龙骨，加气块墙严禁使用射钉固定，间距不得大于600mm，如图所示：（3）打孔埋胀栓：按照龙骨分档线位置，打埋胀栓，吊点的间距为1000mm*1000mm，使用冲击钻打孔，清孔后将胀栓砸入孔中。

部分房间顶板下有设备、管路等。

吊点位置可根据实际情况进行调整（当吊杆与设备相遇时，调整并增设吊杆，当吊杆因设备阻碍间距大于1200mm时，增设独立的型钢支架，并在支架上安装吊杆，以满足吊杆的间距要求）。

（4）安装主龙骨吊杆：根据吊顶高度，将裁切好的吊杆与顶板内胀栓连接拧紧。

吊顶单个灯具重量超过3kg的要单独设置吊杆、风口及检修口等应设附加吊杆。

（5）安装主龙骨：选用CS60轻钢主龙骨，在吊杆上预先安装好吊挂件，按照分档线的位置安装主龙骨，主龙骨的悬臂段不应大于300mm，距离侧墙不大于200mm。

否则应增加吊杆。

主龙骨的接长应采取专用接头搭接，相邻龙骨的对接接头要相互错开。

室内吊顶施工技术交底技术交底记录表X-X工程名称施工单位交底提要编号交底日期分项工程名称室内吊顶施工技术交底XXXX年XX月XX日暗龙骨吊顶工程XXX工程XXX交底记录一、工程概况本装饰工程为站房装饰装修，石膏板吊顶面积约为1300㎡。

二、施工准备2.1作业人员：配备专业安装人员5名，经过专业培训、安全教育及技术交底；2.2主要材料：轻钢龙骨、配件、吊杆、膨胀螺栓、石膏板；2.3施工机具：型材切割机、电动自攻螺钉钻、电焊机、手提式电锯、冲击电锤、射钉枪、人字梯；2.4作业条件准备：1）施工前熟悉施工图纸及设计说明。

2）施工前熟悉现场。

3）按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。

4）对吊顶内的管道、设备的安装及管道试压后举行潜伏验收。

5）材料进场验收记录和复检报告，技术交底记录。

3、施工放置3.1本工程吊顶施工范围及做法如下表：序号名称施工部位旅客服务、补票室、公安值班室、客运值班室、综合监控室、消防监控室、进款、票据、1石膏板吊顶间休室、售票室、行包搜集、备用、站长室、办公室3.2劳动力准备：根据本工程特点和施工内容，放置木工班10人，根据项目施工按次和进度要求，定时进场施工。

四、施工工艺4.1基层清理--弹线--安装吊筋--安装主龙骨--安装边龙骨--安装次龙骨及面板--成品保护4.2基层清理：首要针对所有大概影响吊顶施工的安装物。

4.3弹线：用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线，从水准线量至吊顶设计高度加上吊顶厚度，弹出吊顶次龙骨的下皮线，同时，按照吊顶平面图，在混凝土顶板上弹出主龙骨位置。

主龙骨因从吊顶中心向两边分，最大间距1000mm，并标出吊杆的固定点，吊杆的固定点间距900-1000mm，如遇到梁和管道固定点大于设计和规程要求，增加吊杆的固定点。

审核人交底人接受交底人1.本表由施工单位填写，交底单位与承受交底单位各存一份。

技术交底记录编号工程名称交底日期2022年5月10日施工单位分项工程名称轻钢龙骨石膏板吊顶交底提要室内轻钢龙骨石膏板吊顶工程施工交底内容:一、施工准备（一）材料及机具：1．轻钢龙骨：主龙骨DU50*15*1.2，次龙骨DC50*19*0.6，吊件、主龙骨连接件、副龙骨连接件、吊挂件、水平件等。

龙骨应有产品质量合格证。

龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，表面不得有严重的污染、腐蚀和机械损伤。

2．紧固材料：膨胀螺栓、镀锌自攻螺丝应符合设计要求。

3．石膏板：普通/防水纸面石膏板，应有产品合格证。

规格应符合设计图纸的要求。

4．接缝材料：接缝腻子、玻纤带（布）。

5．主要机具：龙骨剪、自攻钻、龙骨切割机、手电钻、电锤、刮刀、线坠、靠尺等。

（二）作业条件：1．进场材料应具有厂家资质、产品合格证书、性能检测报告等。

经现场检验符合规范及设计要求后方可使用。

2．安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内的各种管线及设备、支架的标高进行交接检验。

3．面板施工前对顶棚上的灯槽、喷淋、烟感进行设计，确定位置，避开主次龙骨位置并保证效果美观。

4．安装石膏板前应完成吊顶内管道和设备的调试及验收。

5．施工现场的相对湿度大于80%时不宜施工。

二、施工工艺（一）工艺流程：弹线→划龙骨分档线→固定吊杆→边龙骨安装→安装主龙骨→安装次龙骨→石膏板安装。

（二）操作工艺：1．弹线、划龙骨分档线用水准仪在房间内每个墙、柱角上抄出水平点，弹出水准线（1000mm线），从水准线量至吊顶设计高度再加上双层石膏板的厚度，沿墙（柱）弹出水准线，即为吊顶次龙骨下皮线。

同时，按吊顶平面图，在混凝土顶板上弹出主龙骨的位置，主龙骨应从吊顶中心向两边分，间距不大于1000mm；并标出吊杆的固定点，距吊杆间距900-1000mm。

如遇到梁和管道固定点大于设计和规程审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。

2.8.1.纸面石膏板自攻螺钉钉固法：用自攻螺丝将纸面石膏板固定在基层C型龙骨上,石膏板长边与基层龙骨偏向垂直.螺丝最大间距一般为230mm,在石膏板周围最大为150mm.
2.9接缝处理：
2.9.1预备工作：接缝处理前检讨石膏板,确保概况干净无污染.任何凸出的螺钉头部都须拧到位,同时不损坏纸面.任何超出4mm深度的凹陷和超出3mm宽的间隙都必须用填缝料填满并与板面平齐,待其湿润.
1.5.2.顶棚罩面板装配前,要作完墙.地湿功课项目.
1.5.3.样板间验收及格后方可进行大面积的施工.
2、操纵工艺：
2.1. 工艺流程：弹顶棚标高程度线→ 划龙骨分档线→装配主龙骨吊杆→装配主龙骨→装配次龙骨→装配罩面板.
2.2. 弹顶棚标高程度线：依据楼层50线,用尺竖向量至顶棚设计标高,沿墙周围弹顶棚标高程度线.顶棚的设计高度为距楼地面2.28米.
2.9.2螺钉钉位处理：对每个螺钉,用刮刀交叉90°刮两道.然后沿各个螺钉直线轻刮一道.
2.9.3阴阳角接缝处理：
起首轻轻用砂纸打磨,去除板边过剩毛刺.用阴角抹子（刮刀）将填缝料涂抹在阴阳角处,每边宽度为沿转角线向外扩大约100mm.按现实长度切割护角纸带,并沿纸带中间线叠成90度角.将纸带面临着板面压入填缝估中,压实,刮去过剩填缝料包管纸带与填缝料充分接触而中央无气泡,并且填缝料厚度至少为1mm,留意不宜过厚.立刻在纸带上笼罩一层填缝料并侧向双方平均压抹一道.
3.2.2.纸面石膏板概况平整.干净,色彩一致;无污染等缺点.
项次
项类
项 目
许可误差（mm）
检 验 方 法
1
2
3
4
龙骨
龙骨间距
龙骨平直
起拱高度
龙骨周围程度
2

交底内容: 一.施工准备 1. 作业条件1丄吊顶在大而枳施工前，应对顶棚的起拱度、灯槽、通风口等处进行构造处理，经鉴世认可后 再大而积施工。

12安装龙卄前•应按设汁要求对房间净高、洞口标髙和吊顶内皆道、设备及其支架的标高进行 交接检验。

13•搭好吊顶施工操作手用架子。

2. 材料准备2・：1•各种材料已按设讣要求全部配备齐全，并已经过进场检验。

22轻钢龙卄的型号、规格及配件必须符合设计要求。

23其他材料有零配件有吊杆、圆钉、射钉、自攻螺钉、胶粘剂，实中自制吊杆要根据吊顶高度 提前套丝•，并涂刷防锈漆•二材料要求1、各类吊顶材料进场时•厂家必须提供产品合格证书、性能检测报告。

工程管理人员组织进场 验收并进行复验合格后，方可用于工程施工。

2、纸而石膏板的规洛尺寸：满足设讣要求。

3. 外观质量：纸而石膏板板而应平整，对波纹、沟槽、污痕和划伤等缺陷不允许出现。

4、纸而石膏板放対性指标限量应符合《民用建筑工程室内环境污染控制规范HGB50325-2001) 中第3.1.2条规圧。

5、防火性能满足设il •要求.6、吊杆、龙柠的材质、规格应符合设il •要求。

7、不得将纸而石骨板堆放在潮湿不通风的地方。

三、主要机具底人技术交底记录表C24审核 人交底接受交 编号交底内容:电锯、五齿锯、手电钻、木刨、扫槽刨、线刨、锯、斧、锤、螺线刀、钳子、方尺、钢尺、钢水 平等。

四. 操作工艺 工艺流程弹顶板标高水平线f 划龙竹分档线一安装线管设施一安装主龙卄吊杆f 安装主龙卄一安装次龙廿 i 女装纸而石膏板一钉孔点刷防锈漆f 接缝处理1. 惮顶棚标高水平线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙四周惮顶棚标高 水平线。

2、划龙丹分档线：按设计要求的主、次龙卄间距布置，在已却好的顶棚标高水平线上划龙竹分档 线。

3、安装主龙卄吊杆：^；^1^好顶棚标高水平线及龙卄分档位置线后，确定吊杆下端头的标高，按主龙 竹位置及吊挂间距，将吊杆带固定片的一端紧固在已打的膨胀螺栓上。

轻钢龙骨石膏板隔墙工程技术交底三篇篇一：轻钢龙骨石膏板隔墙工程技术交底骨架隔墙工程一、材料要求：（一）轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横撑龙骨的规格、尺寸及质量等应符合设计要求及国家《建筑用轻钢龙骨》标准的规定。

（二）轻钢骨架配件：支撑卡、卡托、交托、连接件、固定件、护墙龙骨和压条等附件，应符合设计要求和有关标准的规定。

（三）紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘贴嵌缝料，应按设计要求选用。

（四）填充隔声材料：矿棉板、岩棉板等按设计要求选用。

（五）罩面板材：其材质、规格、性能、颜色应符合设计要求及国家有关产品标准的规定。

普通纸面石膏板一般不宜用于厨房、厕所以及空气相对湿度大于70%的潮湿环境中。

人造板的甲醛含量应符合国家有关规范的规定，进场后应做复试。

二、主要机具：主要机具包括：电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。

三、作业条件：1骨架隔墙的罩面板安装待顶棚、墙面抹灰完成后进行。

2根据设计图纸的隔墙位置测量放线并且经过质检部门预检验收准确无误后方可进行施工。

3设计要求隔墙有地枕带时，应将地枕带施工完毕，并达到设计强度后，方可进行轻钢骨架的安装。

4主体结构墙、柱为砖砌体时，应在隔墙交接处，按1000mm间距预埋木砖。

5根据设计施工图和备料计划，配齐全部隔墙材料。

四、操作工艺：（一）工艺流程：（二）操作工艺：1．隔墙放线：根据设计施工图，在地面上放出隔墙位置线、门窗洞口边框线，并放好顶龙骨位置边线。

2．地枕基座施工：将地面凿毛、清扫并洒水湿润后作现浇砼墙基。

厚度一般为100mm。

为方便沿地龙骨固定可预先埋入防腐木砖，木砖间距按设计要求一般尺寸间距600mm左右。

3．安装沿顶龙骨和沿地龙骨：按已放好的隔墙位置线，安装顶龙骨和地龙骨，用射钉固定于主体上，射钉间距为600mm。

4．安装门洞口框龙骨：放线后按设计要求，先将隔墙的门洞口框龙骨安装完毕。

5．竖龙骨分档：根据隔墙、门洞口位置，在安装顶、地龙骨后，按罩面板规格板宽确定分档尺寸，如板宽为1200mm时，分档尺寸为402mm。

石膏板吊顶施工技术交底一、工程概述本次施工的石膏板吊顶工程，主要材料包括轻钢龙骨、石膏板、吊杆、自攻螺钉等，施工范围涉及室内吊顶区域的全部面积。

施工目标为完成符合设计要求、质量标准和安全规范的吊顶工程。

二、施工前准备1.材料准备：确保所有材料如轻钢龙骨、石膏板、吊杆等均为合格产品，具有出厂质量证明文件，并按要求进行存放，防止受潮、变形。

2.工具准备：准备好施工所需的各类工具，如型材切割机、电动曲线锯、手电钻、电锤、自攻螺钉钻等，并进行安全性检查。

3.技术交底：由专业技术人员向施工人员进行技术交底，明确施工要求、质量标准和安全注意事项。

三、施工工艺及要求1.弹线定位：o根据设计要求，弹出顶棚的标高水平线，以及龙骨分档线。

o确保弹线位置准确，水平允许偏差不大于5mm。

2.安装吊杆：o根据弹好的标高水平线和龙骨位置线，确定吊杆下端头的标高。

o吊杆间距一般为900～1000mm，离墙位置不大于30cm，吊杆距主龙骨端部距离不得超过300mm。

o吊杆应通直，有足够的承载力，并使用膨胀螺栓固定到结构顶棚上。

3.安装龙骨：o主龙骨安装间距为900～1200mm，从吊顶中心向两边分，起拱高度为房间短向跨度的1/200。

o主龙骨接头应相互错开，并调平。

o边龙骨采用射钉固定，设计无要求时，射钉间距同主龙骨间距。

o次龙骨应紧贴主龙骨安装，间距一般为400mm。

4.防腐防火处理：o对吊杆、龙骨等铁件进行防锈处理，刷防锈漆2遍。

o木骨架与结构接触面应进行防腐处理，木龙骨刷防火涂料2～3遍。

5.石膏板安装：o石膏板应从一块板的中间向四边进行固定，不得多点同时作业。

o自攻螺钉的固定间距为板边200mm、板中300mm，螺钉应与板面垂直。

o石膏板接缝应留适当缝口嵌腻子，并贴上防裂带。

6.接缝处理：o采用粘贴纸带和嵌缝膏对石膏板接缝进行处理，确保接缝平整、美观。

o螺丝钉头应略埋入板面，但不得损坏纸面，钉眼应作防锈处理并用石膏腻子抹平。

A、施工工艺弹线、安装吊杆、安装主龙骨、安装副龙骨、起拱调平、安装石膏板B、施工方法1）依据施工图先在墙、柱上弹出顶棚标高水平墨线，在顶棚上划出吊杆地点，弹线时，既要保证螺杆的间距保持在 800～1000㎜之间，又要防止与灯具发生矛盾。

边龙骨与墙面固定采纳防腐办理过的木契加自攻钉固定，不得采纳钢排钉固定。

2）钻眼安装 M10膨胀螺栓，悬挂∮ 8㎜全牙镀锌丝杆吊杆。

3）安装主龙骨，划出次龙骨地点，将次龙骨用卡连于主龙骨，（拉线调整标高起拱和平直主龙骨与主挂件。

）次龙骨与主龙骨应紧贴密实且间距不大于1㎜，安装横撑龙骨，水平调正固定后，做到主次龙骨横平竖直，而后进行中间质量查收检查，待设施及电气配管的安装，所有该做的隐蔽工程达成后并由甲方查收后方可封板。

4）轻钢龙骨顶棚骨架施工，先高后低，主龙骨间距和吊杆间距一般控制在 800㎜～ 1200 ㎜之间，吊顶付龙骨间距为 300㎜，横撑龙骨的间距为 600㎜，吊杆应垂直悬挂，旋紧双面丝扣，外露铁件一定刷二度防锈漆，墙边的吊杆距主龙骨端部的距离不超出 300㎜，摆列最后距离超出 300㎜应增添一根。

如房间开间小于 1000mm，一定设置主龙骨。

5）吊杆与构造连策应坚固 , 螺丝一定拧紧，不得松动，凡在灯具、风口等处用附带龙骨加固、龙骨吊杆不得与水管、灯具、通风等设施吊杆共享。

6）石膏板封板：将石膏板与龙骨用 25㎜自攻螺丝固定，纸面石膏板的长度沿向主龙骨铺设，即先将板材就位，而后用电钻将板与龙骨钻通，再上自攻螺丝拧紧，自攻螺丝中距应在 150㎜～ 170㎜之间，螺钉嵌入板内深度应在㎜～㎜之间，螺钉应与板面垂直且略入埋板面，其实不使纸面损坏，钉眼应作除锈办理并用石膏板腻子抹铺为原则，如顶棚需要开孔，先在开孔的部分划出开孔的地点，将龙骨加固好，再用钢锯切断龙骨和石膏板，保持坚固牢靠。

注：在轻钢龙骨转角处第一层用水泥压力板 7字型裁切。

并在转角处用50付龙骨打斜撑赐予加固。
