catia+simdesign+adams实现CAD模型导入

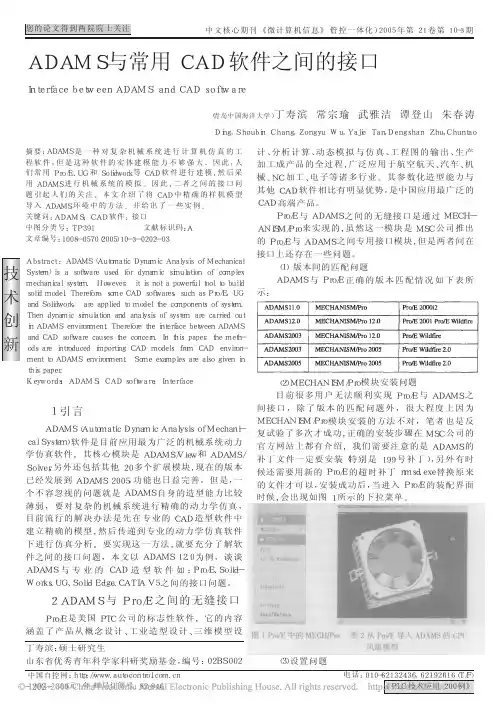

三维模型导入ADAMS仿真的实用方法摘要：此文内容主要来源于宋博士的博客（/doctorsongshaoyun）。

本文所提供的方法是现有ADAMS书籍上未曾提供的内容，是解决大家建模感觉繁琐的非常实用的方法。

下面谈谈我的一些经验：尽管ADAMS软件中提供了几何建模的工具，但相比现在成熟的三维专业设计CAD软件而言其功能非常薄弱。

ADAMS/View提供的建模工具功能非常的原始，即使对于简单的几何模型，用户想直接在ADAMS/View中建立也需要非常熟练地掌握移动和旋转工作栅格才能实现，而对于复杂的机械装配模型，ADAMS/View基本无能为力，因此目前通常的做法是先用成熟三维设计软件(如CATIA,UG,Pro/E,Solidwork等)精确建立机械系统实体零件模型和虚拟装配模型，之后通过数据交换的方式（我一般使用parasolid格式）将模型导入到ADAMS软件中，根据实际情况抽象出相应的运动副添加适当的约束、驱动和负载等（此处在正确位置建立合适的Maker点很关键，对于不规则实体有时软件自动建立的cm点并非在仿真需要的地方，运动副位置设置错了容易导致仿真失败）建立起机械系统的虚拟样机，来模拟实际工况和真实运动情况。

此外机械系统方面的仿真建议大家使用Adams/Machinery这个插件，可以极大的提高仿真效率。

欢迎访问我的新浪博客（/u/1774643737）。

基于SOLIDWORKS-ADAMS的机构动力学仿真对一个实际的机构做动力学仿真，是我们在机械设计实践中经常会遇到的的问题。

一般我们会首先用某款三维软件（如SOLIDWORKS,SOLIDEDGE,PRO/E,UG,CATIA等）对所有零件进行建模，然后把零件组装成为装配体，接着把模型导入到机构动力学软件如ADAMS中进行动力学中仿真。

然而，从三维软件的装配模型导入到ADAMS中时，由于装配体中的零件很多，如果直接导入，会在ADAMS中出现许多零件，而其中许多零件之间并不存在相对运动，为了在ADAMS 中进行正确的仿真，就需要首先对没有相对运动的一系列零件之间建立固定副。

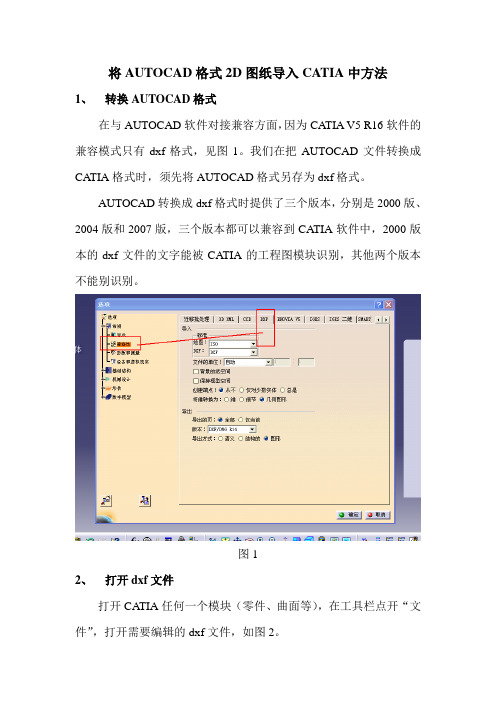

将AUTOCAD格式2D图纸导入CATIA中方法1、转换AUTOCAD格式在与AUTOCAD软件对接兼容方面，因为CATIA V5 R16软件的兼容模式只有dxf格式，见图1。

我们在把AUTOCAD文件转换成CATIA格式时，须先将AUTOCAD格式另存为dxf格式。

AUTOCAD转换成dxf格式时提供了三个版本，分别是2000版、2004版和2007版，三个版本都可以兼容到CATIA软件中，2000版本的dxf文件的文字能被CATIA的工程图模块识别，其他两个版本不能别识别。

图12、打开dxf文件打开CATIA任何一个模块（零件、曲面等），在工具栏点开“文件”，打开需要编辑的dxf文件，如图2。

打开dxf文件后，被打开的文件会被默认在CATIA的工程图模块里，其中2000版本的dxf文件的文字能被CATIA的工程图模块识别，其他两个版本不能别识别。

图3是以6DCT布置图为例的打开情况。

图2图33、编辑文件我们可以编辑在CA TIA中打开的dxf格式图纸，把图纸放在我们想要的位置，角度等。

图4以“移动”命令为例说明图纸移动。

先点击“移动”命令，在框选需要移动的视图移动即可。

图44、把CATIA工程图转变成可编辑的三维图将导入CATIA中的工程图全部选中，然后复制，如图5。

再在CATIA任一模块(零件、曲面等)进入草绘，将上述复制的图形直接粘贴（ctrl+v）即可，见图6。

完成后可以通过“移动”命令来改变视图的位置，可以把视图移到坐标原点，图7，（我电脑太慢了，移动到原点的那张图做不了，卡死了，自己试试吧）。

最终完成的效果如图8。

我们即可在图中编辑三维数模等工作。

图5图6 图7图8。

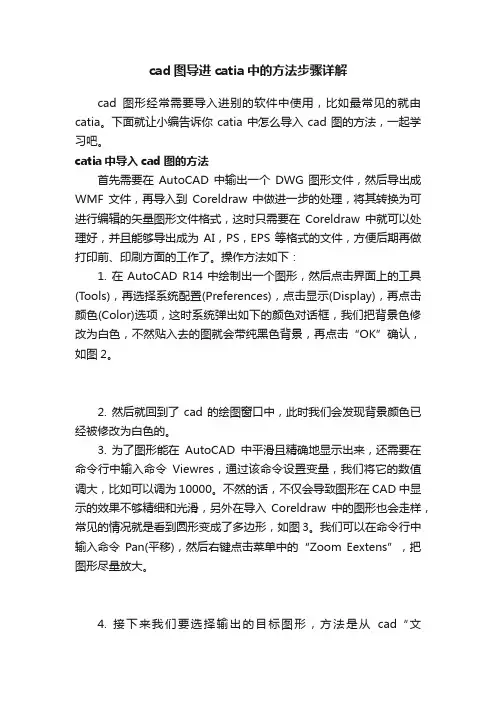

cad图导进catia中的方法步骤详解cad图形经常需要导入进别的软件中使用，比如最常见的就由catia。

下面就让小编告诉你catia中怎么导入cad图的方法，一起学习吧。

catia中导入cad图的方法首先需要在AutoCAD 中输出一个DWG图形文件，然后导出成WMF文件，再导入到Coreldraw中做进一步的处理，将其转换为可进行编辑的矢量图形文件格式，这时只需要在Coreldraw中就可以处理好，并且能够导出成为AI，PS，EPS等格式的文件，方便后期再做打印前、印刷方面的工作了。

操作方法如下：1. 在AutoCAD R14中绘制出一个图形，然后点击界面上的工具(Tools)，再选择系统配置(Preferences)，点击显示(Display)，再点击颜色(Color)选项，这时系统弹出如下的颜色对话框，我们把背景色修改为白色，不然贴入去的图就会带纯黑色背景，再点击“OK”确认，如图2。

2. 然后就回到了cad的绘图窗口中，此时我们会发现背景颜色已经被修改为白色的。

3. 为了图形能在AutoCAD中平滑且精确地显示出来，还需要在命令行中输入命令Viewres，通过该命令设置变量，我们将它的数值调大，比如可以调为10000。

不然的话，不仅会导致图形在CAD中显示的效果不够精细和光滑，另外在导入Coreldraw中的图形也会走样，常见的情况就是看到圆形变成了多边形，如图3。

我们可以在命令行中输入命令Pan(平移)，然后右键点击菜单中的“Zoom Eextens”，把图形尽量放大。

4. 接下来我们要选择输出的目标图形，方法是从cad“文件”(File)菜单中选择“输出(Export)”选项，此处选择输出格式为wmf文件格式，如图4所示。

5. 然后进入到Coreldraw中，创建一个新文档。

鼠标右键点击工作区，选择“输入”(或者用快捷键Ctrl+I亦可)，你会看到一大串的支持文件格式，从中选择“Wmf格式”即可，找到并且选择刚才输出的Wmf文件，然后拉出一个对象框，点击导入。

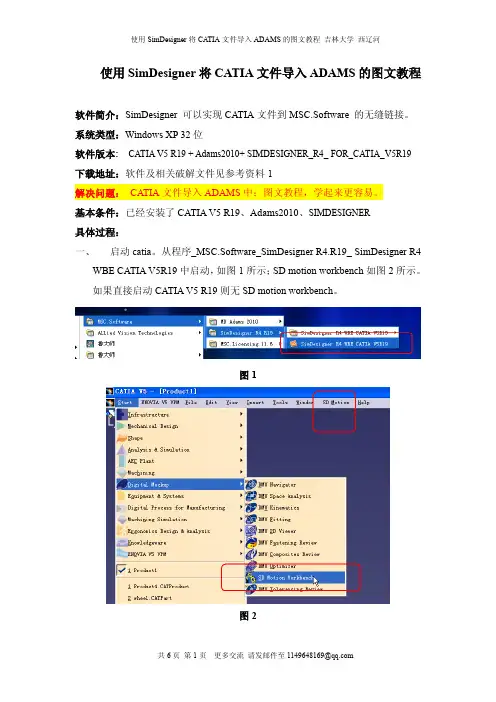

很多人已经开始使用catia+simdesign+adams，代替以前的proe＋mechpro＋adams来实现cad模型的导入。

最近由于课题需要，接触了一下。

catia就不用介绍了^_^作为一个cad软件，由于出众的曲面造型功能在很多汽车飞机大厂得到很好的运用，偶也在用^_^simdesign for catia是MSC公司为catia开发的整合msc软件功能的一个插件，目前simdesign中包括了SimDesigner™ Linear, SimDesigner™ Nonlinear, SimDesigner™ Materials, SimDesigner™ Fatigue, SimDesigner™ Thermal, SimDesigner™ Advanced Structures Professional, SimDesigner™ Composites, SimDesigner™ Motion and SimDesigner™ Flex.好多东西，具体的版本和详细介绍大家可以参见MSC公司的网站介绍：SimDesigner™ for CA TIA V5还是进入我的例子吧，进入simdesign motion前需要在catia的assembly design中对模型进行装配。

装配后进入simdesign motion：进入模块后可在模块中定义joint，spring，bushing，定义后可以在simdesign motion下直接运行，simdesign motion在运行的时候并不能像adams中那样可以同时看运动状态，只能在运算结束后，通过reply查看运动。

可以直接进入adams/ppt模块。

这个是simdesignmotion自带的，不需要安装adams就有。

需要定义高级的运动或动力学分析可以通过export cmd和shl文件在adams中运行。

simdesign motion的joint和adams中差不多，旋转副，螺旋副，圆柱副，滑动副，PTCV，CVCV，基本都有的了。

经过不知道多少个日夜，终于出来一个雏形了，内容主要是版内的帖子总结，这个为1.0版本，由于时间的问题，内容还不全，以后将不断完善，请大家多多支持！[color=Red]严重申明：此贴版权归simwe全体adams会员，此帖谢绝灌水，故暂时锁贴！[/color]大纲如下：1.adams软件介绍2.adams学习书籍3.软件安装问题4.常见基础问题4.1一般问题4.2有关齿轮副4.3有关凸轮副4.4蜗轮蜗杆模拟4.5有关行星齿轮传动4.6spline5.常用函数5.1函数总体介绍5.2样条函数：akispl，cubspl5.3step函数5.4IF函数5.5impact与bistop函数5.6gforce和sforce函数5.7sensor，acf的应用6.adams与CAD数据转换6.1proe6.2UG6.3catia6.4solidwork6.5其他CAD软件7.flex相关7.1autoflex8.MATLAB和ADAMS联合仿真篇[[i] 本帖最后由andyxin 于2006-12-24 23:20 编辑[/i]][color=Red]一、软件介绍篇[/color]ADAMS是Automatic Dynamics Analysis of Mechanical System缩写，为原MDI公司开发的著名虚拟样机软件。

1973年Mr. Michael E. Korybalski取得密西根大学爱娜堡分校（University of Michigan，Ann Arbor）机械工程硕士学历后，受雇于福特汽车担任产品工程师，四年后（1977）与其它等人于美国密执安州爱娜堡镇创立MDI公司（Mechanical Dynamics Inc.）。

密西根大学对ADAMS 发展具有密不可分的关系，在ADAMS未成熟前，MDI与密西根大学研究学者开发出2D机构分析软件DRAMS，直到1980年第一套3D机构运动分析系统商品化软件，称为ADAMS。

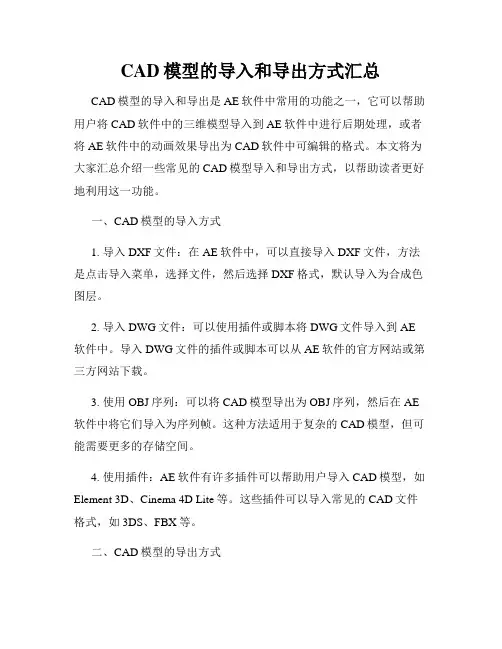

CAD模型的导入和导出方式汇总CAD模型的导入和导出是AE软件中常用的功能之一，它可以帮助用户将CAD软件中的三维模型导入到AE软件中进行后期处理，或者将AE软件中的动画效果导出为CAD软件中可编辑的格式。

本文将为大家汇总介绍一些常见的CAD模型导入和导出方式，以帮助读者更好地利用这一功能。

一、CAD模型的导入方式1. 导入DXF文件：在AE软件中，可以直接导入DXF文件，方法是点击导入菜单，选择文件，然后选择DXF格式，默认导入为合成色图层。

2. 导入DWG文件：可以使用插件或脚本将DWG文件导入到AE 软件中。

导入DWG文件的插件或脚本可以从AE软件的官方网站或第三方网站下载。

3. 使用OBJ序列：可以将CAD模型导出为OBJ序列，然后在AE 软件中将它们导入为序列帧。

这种方法适用于复杂的CAD模型，但可能需要更多的存储空间。

4. 使用插件：AE软件有许多插件可以帮助用户导入CAD模型，如Element 3D、Cinema 4D Lite等。

这些插件可以导入常见的CAD文件格式，如3DS、FBX等。

二、CAD模型的导出方式1. 导出为OBJ格式：在AE软件中，可以将合成好的模型导出为OBJ格式，这样可以在CAD软件中进行编辑。

在AE软件中，点击导出菜单，选择OBJ格式，然后保存。

2. 导出为FBX格式：如果需要在其他三维软件中继续编辑模型，可以将模型导出为FBX格式。

在AE软件中，点击导出菜单，选择FBX格式，然后保存。

3. 导出为3DS格式：类似于导出为OBJ格式，导出为3DS格式也可以在CAD软件中进行编辑。

在AE软件中，点击导出菜单，选择3DS格式，然后保存。

4. 使用插件：如果希望以其他格式导出模型，可以考虑使用插件。

AE软件的插件可以提供更多的导出格式选项，如Collada、STL等。

总结：CAD模型的导入和导出方式对于设计师和动画师来说非常重要。

通过将CAD模型导入到AE软件中，可以为模型添加动画效果，创造更加生动的场景。

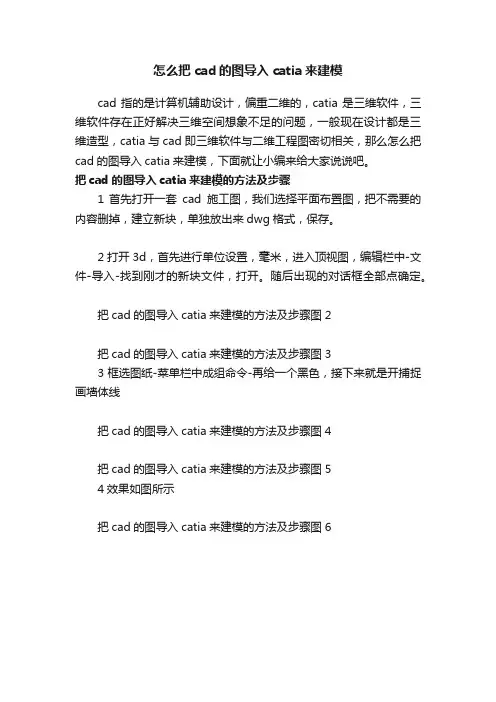

怎么把cad的图导入catia来建模
cad指的是计算机辅助设计，偏重二维的，catia是三维软件，三维软件存在正好解决三维空间想象不足的问题，一般现在设计都是三维造型，catia与cad即三维软件与二维工程图密切相关，那么怎么把cad的图导入catia来建模，下面就让小编来给大家说说吧。

把cad的图导入catia来建模的方法及步骤
1 首先打开一套cad施工图，我们选择平面布置图，把不需要的内容删掉，建立新块，单独放出来dwg格式，保存。

2 打开3d，首先进行单位设置，毫米，进入顶视图，编辑栏中-文件-导入-找到刚才的新块文件，打开。

随后出现的对话框全部点确定。

把cad的图导入catia来建模的方法及步骤图2
把cad的图导入catia来建模的方法及步骤图3
3 框选图纸-菜单栏中成组命令-再给一个黑色，接下来就是开捕捉画墙体线
把cad的图导入catia来建模的方法及步骤图4
把cad的图导入catia来建模的方法及步骤图5
4效果如图所示
把cad的图导入catia来建模的方法及步骤图6。

CAD中的模型导入与转换方法在使用CAD软件进行建模和绘图的过程中，我们经常会遇到导入和转换模型的需求。

本文将为大家介绍一些常见的CAD软件中的模型导入与转换方法，帮助大家更好地应对这一问题。

1. 导入模型在CAD软件中，我们可以从多种来源导入模型，包括其他CAD软件创建的模型、图纸以及一些三维建模软件中的模型等。

下面以SolidWorks为例，介绍导入模型的方法。

首先，在SolidWorks中打开要导入模型的文件，点击“文件”菜单，选择“导入”选项。

在弹出的对话框中，我们可以选择要导入的文件类型，例如STEP、IGES、STL等。

选择相应的文件类型后，点击“打开”，即可将模型导入到当前工作区。

如果要导入的模型文件较大或包含复杂的几何结构，导入过程可能会比较耗时。

在导入过程中，我们可以选择是否转换模型的单位、坐标系等。

导入完成后，可以对导入的模型进行编辑和修正。

2. 转换模型有时候，我们需要将模型从一个CAD软件转换到另一个CAD软件，以便在不同的平台上进行进一步的操作和处理。

下面以AutoCAD和SketchUp为例，介绍模型转换的方法。

将AutoCAD模型转换为SketchUp模型的方法如下：首先，在AutoCAD中打开要转换的模型文件，点击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择保存的文件类型为“SketchUp文件（*.skp）”，然后点击“保存”。

在保存前，我们可以选择保存的模型的单位、坐标系等选项。

保存完成后，我们可以在SketchUp中打开保存的skp文件，即可查看和编辑转换后的模型。

将SketchUp模型转换为AutoCAD模型的方法如下：在SketchUp中打开要转换的模型文件，点击“文件”菜单，选择“导出”选项。

在弹出的对话框中，选择导出的文件类型为“AutoCAD DWG文件（*.dwg）”，然后点击“导出”。

在导出前，我们可以选择导出的模型的单位、坐标系等选项。

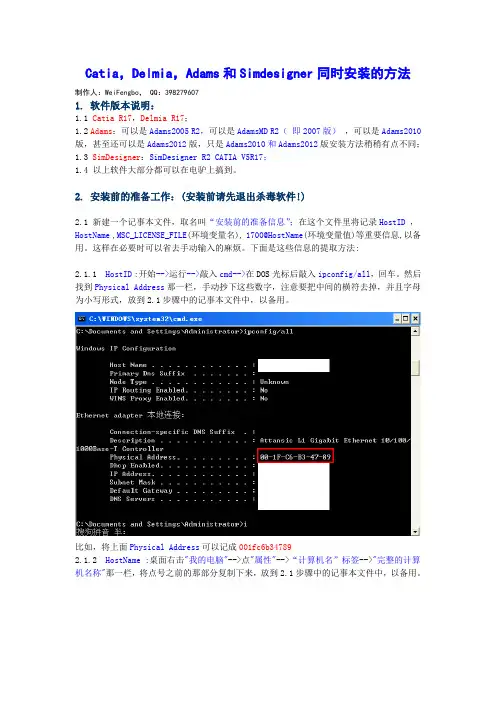

Catia，Delmia，Adams和Simdesigner同时安装的方法制作人：WeiFengbo， QQ：3982796071. 软件版本说明：1.1 Catia R17，Delmia R17；1.2 Adams：可以是Adams2005 R2，可以是AdamsMD R2（即2007版），可以是Adams2010版，甚至还可以是Adams2012版，只是Adams2010和Adams2012版安装方法稍稍有点不同；1.3 SimDesigner：SimDesigner R2 CATIA V5R17；1.4 以上软件大部分都可以在电驴上搞到。

2. 安装前的准备工作：(安装前请先退出杀毒软件!)2.1 新建一个记事本文件，取名叫“安装前的准备信息”；在这个文件里将记录HostID ，HostName,MSC_LICENSE_FILE(环境变量名), 1700@HostName(环境变量值)等重要信息,以备用。

这样在必要时可以省去手动输入的麻烦。

下面是这些信息的提取方法:2.1.1 HostID :开始-->运行-->敲入cmd-->在DOS光标后敲入ipconfig/all，回车。

然后找到Physical Address那一栏，手动抄下这些数字，注意要把中间的横符去掉，并且字母为小写形式，放到2.1步骤中的记事本文件中，以备用。

比如，将上面Physical Address可以记成001fc6b347892.1.2 HostName :桌面右击"我的电脑"-->点"属性"-->“计算机名”标签-->"完整的计算机名称"那一栏，将点号之前的那部分复制下来，放到2.1步骤中的记事本文件中，以备用。

2.1.3 环境变量：不管将软件安装在那一台电脑中，都需要创建两个环境变量(二者名称一样，变量值也一样)变量名为：MSC_LICENSE_FILE变量值为: 1700@HostName （注意HostName就是2.1.2步骤中查到的计算机名称），将以上信息放到2.1步骤中的记事本文件中，以备用。
