超滤反渗透设计方案

超滤反渗透方案背景介绍：随着水资源的日益减少和水污染问题的加剧，解决生活用水和工业用水中的污染物问题变得尤为重要。

超滤反渗透技术作为一种高效的水处理方法，广泛应用于饮用水和工业用水领域。

本文将介绍超滤反渗透方案的原理、应用领域以及优势。

一、原理超滤反渗透技术是利用膜分离的原理将污染物与水分离的一种方法。

其主要通过两个层级的膜过滤来实现目标：超滤膜和反渗透膜。

1. 超滤膜超滤膜的孔径通常在0.01-0.1微米之间，可以有效去除水中的悬浮物、胶体、大分子有机物、微生物等。

超滤膜可以将这些污染物截留在膜表面，从而实现水的初步处理。

2. 反渗透膜超滤膜处理后的水进一步通过反渗透膜进行处理。

反渗透膜的孔径通常在0.0001微米以下，可以有效去除水中的无机盐、重金属、微量有机物等，从而得到纯净水。

二、应用领域超滤反渗透方案在多个领域得到了广泛应用。

1. 饮用水处理超滤反渗透技术可以去除水中的细菌、病毒、悬浮物、胶体等有害物质，从而得到清澈透明、口感良好的饮用水。

它广泛应用于家庭、学校、餐饮业等场所，保障人们的饮用水安全。

2. 工业用水处理超滤反渗透技术可以去除工业用水中的溶解性离子、有机物、微生物等，从而满足不同工业生产过程中对水质的要求。

例如，电子工业、化工工业、纺织工业等都需要高纯度的水源，超滤反渗透技术能够满足这些需求。

3. 海水淡化超滤反渗透技术可以应用于海水淡化领域，将海水中的盐分和杂质去除，得到可供人类使用的淡水资源。

这对于水资源匮乏地区来说具有重要意义。

三、优势超滤反渗透技术相比传统水处理方法具有如下优势：1. 高效超滤反渗透技术可以高效去除水中的污染物，能够达到较高的水处理效果。

2. 稳定性强超滤反渗透膜具有较好的稳定性，能够长期稳定运行，不易受到外界环境和水质的影响。

3. 操作简便超滤反渗透设备的操作相对简便，只需定期维护和清洗膜组件即可。

4. 适应性广超滤反渗透技术可以根据不同的水质要求进行调整和优化，适用于不同领域和不同规模的水处理需求。

反渗透设计方案目录一、前言 (2)1.1 编写目的 (2)1.2 反渗透技术简介 (3)二、反渗透原理 (4)2.1 反渗透现象 (5)2.2 反渗透过程 (6)2.3 反渗透膜类型 (7)三、反渗透系统设计 (8)3.1 系统组成 (10)3.2 工作流程 (11)3.2.1 预处理 (12)3.2.2 反渗透过程 (13)3.2.3 清洗和再生 (14)四、反渗透设备选型与配置 (15)4.1 设备选型原则 (16)4.2 设备配置方案 (17)五、反渗透系统安装与调试 (19)5.1 安装前准备 (20)5.2 安装步骤 (21)5.3 调试与验收 (22)六、反渗透系统运行与维护 (23)6.1 运行操作 (24)6.1.1 启动前检查 (26)6.1.2 启动操作 (27)6.1.3 关闭操作 (28)6.2 维护保养 (29)6.2.1 定期检查 (30)6.2.2 反渗透膜更换 (31)6.2.3 加药器清洗 (32)6.2.4 设备清洁 (33)七、反渗透系统故障排除与安全注意事项 (34)7.1 常见故障及排除方法 (35)7.2 安全注意事项 (37)八、结语 (38)8.1 系统性能评估 (39)8.2 改进与优化建议 (40)一、前言随着科技的不断进步与发展，水处理技术也在不断更新和优化。

反渗透技术作为一种先进的膜分离技术，在水处理领域得到了广泛应用。

本设计方案旨在对反渗透系统进行全面的阐述和设计，以满足对于高纯水制备、废水处理、食品饮料等行业的需求。

在当前水资源日益紧缺的形势下，采用反渗透技术可以有效地去除水中的杂质、有害物质，提高水质标准，保障生产和生活用水的安全。

反渗透系统的设计理念是以高效、节能、稳定、可靠为核心，确保系统在实际运行中能够达到预期效果，为用户提供优质的水资源。

本反渗透设计方案在编制过程中，充分考虑了用户需求、水源特点、工艺流程、设备选型及安装调试等因素，力求实现科学化、系统化、标准化的设计。

攀煤联合焦化除盐水系统超滤、反渗透清洗方案编制：审核：批准：陕西天智实业有限公司一、序言水处理系统进水中存在各种形式可导致反渗透和超滤膜表面污染的物质，如水合金属氧化物、含钙沉淀物、有机物及微生物(藻类等)。

污垢（fouling）就是指覆盖在膜表面上的各种沉积物，包括水中的结垢物。

膜系统预处理的目的在于尽量减少膜表面的上述污染，通过安装合适的预处理系统，选择恰当的操作条件，如产水流量，运行压力与产水回收率等，就能达到这一目标。

下列因素有可能引起膜系统污垢：▬预处理系统不完善▬预处理运行不正常▬预处理投药系统失灵▬系统停机后冲洗不及时或不充分▬操作控制不当▬膜面长时间累积沉淀物（钡和硅垢等）▬进水组份或其它条件改变▬进水受生物污染发生膜表面的污垢将加速系统性能的下降，如减少产水流量，降低脱盐率。

污垢的另一个负面现象是进水和浓水间的压差增加。

由于陶氏FILMTEC™膜及膜元件具有全球膜工业界能承受最宽的pH 和温度条件，只要措施得力及时，就可以很有效地进行系统清洗，最大限度地恢复膜系统的性能。

但若拖延太久才进行清洗，则很难完全将污染物从膜面上清洗掉，针对特定的污染，只有采取相应的清洗方法，才能达到好的效果，若错误地选择清洗化学药品和方法，有时会使膜系统污染加剧。

因此在清洗之前需先决定膜表面的污垢种类，有以下几种分析方法：▬分析进水组成，发生污垢的可能性或许经过分析原水水质报告，就能显而易见的发现▬检查前几次的清洗效果▬分析测定SDI 值的微孔滤膜膜面上所截留的污物▬分析保安滤器滤芯上的沉积物▬检查进水管内表面及FILMTEC 膜元件的进出水端面，如为红棕色，则表示可能已发生铁的污染；泥状或胶状沉积物通常为微生物或有机物污染。

二、Ultra-Flux TM-80 超滤组件化学清洗1、清洗条件：在正常操作过程中，超滤膜元件内的膜丝会受到无机盐垢、微生物、胶体颗粒和不溶性的有机物质的污染。

操作过程中这些污染物沉积在膜表面，导致标准化的产水流量和系统产水浊度分别下降或同时恶化。

超滤反渗透方案1. 引言超滤反渗透（Ultrafiltration Reverse Osmosis, UF/RO）方案是一种用于水处理的高效过滤技术。

该方案结合了超滤和反渗透两种技术，可以有效去除水中的悬浮物、颗粒、细菌、病毒、有机物等杂质，获得纯净的水质。

本文将介绍超滤反渗透方案的原理、应用领域以及优缺点。

2. 超滤反渗透原理超滤反渗透方案主要由超滤膜和反渗透膜组成。

超滤膜具有较大的孔径，可以过滤掉大部分的颗粒、有机物和微生物。

而反渗透膜则更为精细，可以有效去除水中的溶解物质和微小的污染物。

在超滤反渗透方案中，首先将源水通过超滤膜进行初步过滤，去除大部分的悬浮物和颗粒。

经过超滤膜过滤后的水称为预处理水。

然后，预处理水通过反渗透膜的高压作用下，将溶解物质和微小的污染物逆向渗透，得到纯净水。

超滤反渗透方案的关键在于膜的选择和操作参数的控制。

膜的选择需要考虑到水源的水质、投资成本和日常运营维护。

操作参数的控制包括膜面压力、水流速度和回收率等，合理的操作参数可以提高系统的处理效率和降低能耗。

3. 超滤反渗透方案的应用领域超滤反渗透方案广泛应用于以下领域：3.1 饮用水处理超滤反渗透方案可以去除水中的悬浮物、细菌、病毒和有机物等污染物，获得安全、清洁的饮用水。

在城市供水和偏远地区饮水困难的地方，超滤反渗透方案可以起到重要的作用。

3.2 工业用水处理在一些工业生产过程中，需要用到大量的清洁水源。

超滤反渗透方案可以有效去除水中的杂质和污染物，满足工业用水的质量要求。

特别是在电子、化工、制药等行业，超滤反渗透方案得到广泛应用。

3.3 污水处理和再利用超滤反渗透方案可以将污水中的有用物质和水分分离，实现废水处理和再利用。

通过超滤反渗透的处理，可以将废水处理成符合排放标准的水质，为环境保护和资源回收做出贡献。

4. 超滤反渗透方案的优缺点超滤反渗透方案具有以下优点：•高效过滤：可以去除水中的颗粒、细菌、病毒和有机物等污染物。

有限公司20吨/小时除盐水项目技术方案编制单位：建设单位：二O一一年八月目录目录 (I)第1章方案概述 (1)1.1项目规模及处理要求 (1)1.2处理工艺 (1)1.3工艺系统组成 (1)1.4系统生产能力 (1)1.5设备性能保证 (1)第2章工程条件及规范 (3)2.1设计基础条件 (3)2.1.1 设计依据 (3)2.1.2 原水水源 (3)2.1.3 原水水质 (3)2.1.4 产水水质 (3)2.1.5 处理规模 (3)2.2公用工程条件 (4)2.2.1 蒸汽汽源 (4)2.2.2 电源 (4)2.2.3 压缩空气 (4)2.2.4 化学药剂 (4)2.3设计原则、标准 (5)2.3.1 设计原则 (5)2.3.2 设计标准 (6)第3章工艺技术说明 (9)3.1系统工艺流程 (9)3.2系统性能保证 (9)3.2.1 系统供水能力 (9)3.2.2 设备性能保证 (9)3.3系统单元描述 (9)3.3.1 原水池 (9)3.3.2 原水加压泵 (10)3.3.3 100um保安过滤器 (10)3.3.4 超滤装置 (10)3.3.5 超滤反洗系统 (18)3.3.6 超滤清洗系统 (19)3.3.7 超滤产水池 (20)3.3.8 RO增压泵 (20)3.3.9 阻垢剂加药装置 (21)3.3.10 还原剂加药 (21)3.3.11 RO保安过滤器 (22)3.3.12 反渗透高压泵 (22)3.3.13 反渗透系统 (22)3.3.14 RO产水池 (27)3.3.15 RO冲洗系统 (27)3.3.16 RO清洗系统 (27)第4章工艺设备说明 (28)4.1设备结构及配置说明 (28)4.1.1 100μm保安过滤器 (28)4.1.2 超滤装置 (28)4.1.3 精密过滤器 (28)4.1.4 反渗透装置 (29)4.1.5 水泵的要求 (30)4.1.6 加药单元 (30)4.1.7 其他 (31)4.2设备规范说明 (31)4.2.1 原水池 (31)4.2.2 原水提升泵组 (31)4.2.3 100um保安过滤器 (32)4.2.4 超滤装置 (32)4.2.5 超滤反洗系统 (33)4.2.6 超滤装置清洗单元 (33)4.2.7 反洗加酸系统 (33)4.2.8 超滤反洗加碱系统 (34)4.2.9 超滤反洗加次氯酸钠系统 (34)4.2.10 超滤产水池 (35)4.2.11 一级RO供水泵 (35)4.2.12 一级精密过滤器 (36)4.2.13 一级反渗透高压泵 (36)4.2.14 一级反渗透装置 (37)4.2.15 阻垢剂添加装置 (38)4.2.16 还原剂加药装置 (39)4.2.17 一级反渗透产水池 (40)4.2.18 二级RO供水泵 (40)4.2.19 二级精密过滤器 (40)4.2.20 二级反渗透高压泵 (41)4.2.21 二级反渗透装置 (42)4.2.22 反渗透清洗系统 (43)盐水设备技术方案第1章方案概述1.1项目规模及处理要求该除盐水处理站设计除盐水供水量为20m3/h。

XXXXX污水处理有限公司1万方/天污水处理项目超滤、反渗透系统设计文件设备描述表设备名称：超滤装置和反渗透装置无故障运行时间：3年。

设备型号：UF产水量：270m3/h(25℃时净出力) +RO产水量：202.5m3/h 寿命：反渗透膜元件的使用寿命不小于3年；投标方应保证：其它配套设施、主体设备能安全、经济运行30年。

主体设备使用寿命为30年。

技术性能、设计方案及制造工艺描述：设备的技术文件及图纸由设备卖方提供。

一、设计基础1、项目概况：本方案是专为XXXX污水水处理系统而制定。

所涉及的工艺流程是以用户提供的当地环境和原水、产水状况为依据，并结合我公司多年来在纯水工程处理成功设计、生产经验，完全能够满足用户的要求，并能长期安全可靠运行。

由于水资源日趋紧缺，因此本项目水处理必须选择节水工艺。

根据现有供水条件，本着投资合理，技术可靠，运行经济，节水环保的原则，采用自清洗过滤器+超滤+一级反渗透膜过滤技术，过滤后的纯水供后续工艺使用。

反渗透浓水收集至浓水池内供车间清洗及其他用途。

在工艺装备的设计和配置上可实现连续制水，即系统在一定的检修、清洗和再生处理等情况下能够持续不间断供水。

本系统包括Q=150m3/h的自清洗过滤器2套，Q=135m3/h 的超滤装置2套，Q=100m3/h的反渗透系统2套。

系统之间采用单元制连接工作，并可互相独立，又可互相切换，产水汇流入共用纯水池。

2、设计依据说明：（1）用户所提供的本厂原水水质。

（2）产水量及水质：1.水量需求2.水质保证(系统最终出水)膜出水水质（单位：mg/L）（3）本设计遵循的设计、制造标准1.《反渗透水处理设备》(GB/T1919-2006)2.《工业用水软化除盐设计规范》（GB/T50154-2009）3.《泵站设计规范》（GBT50365－86）4.《建筑给水排水设计规范》(GB0015-2009)5.《给水排水管道工程施工及验收规范》（GB50268-1997 ）6.《工业金属管道设计规范》（GB50316-2000 ）7.《工业企业噪声控制设计规范》（GB178—85）8.《建筑工程施工质量验收统一标准》 (GB50300-2001)9.《建筑电气设计规范》JGJ16-8310.《低压成套开关柜》OB7251-8711.《低压成套开关设备及控制设备》IEC-43712.《低压开关和控制装置的出厂组装件》IEC43913.《电气装置安装工程低压电器施工及验收规范》(GB50254)14.《电气装置安装工程1KV及以下配线施工及验收规范(GB50258)15.《外壳防护等级的分类》GB4208-8416.国外采购的设备和部件的制造工艺和材料应符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）的工业法规中涉及的标准或相当标准。

高盐超滤和反渗透技术方案一、高盐超滤技术高盐超滤技术是一种利用膜分离技术将盐水中的水分离出来的技术。

该技术主要适用于海水淡化、地下水淡化、生产工业用水等。

高盐超滤技术相对于传统的化学淡化工艺具有能耗低、噪音小、运行稳定等优点。

1. 工艺流程高盐超滤的工艺流程主要包括：进水处理、预处理、超滤和反洗、水质评价和后处理等阶段。

进水处理：对进入生产流程的水进行初步处理，包括提高水的压力和流量等。

预处理：对水进行预处理，去除水中的大颗粒物、沉淀物、悬浮物以及生物有机物等。

预处理可以通过物理或化学方法实现。

超滤和反洗：将预处理后的水送入超滤装置，将水中的盐分通过膜过滤技术分离出来。

如果膜过滤器堵塞，就需要进行反洗。

水质评价：利用多个指标对产品水质进行检测，检测水质是否符合国家标准。

后处理：对生产过程中产生的污泥进行处理，保持环境清洁。

2. 设备介绍高盐超滤的核心设备为膜过滤器，该过滤器主要分为螺旋膜过滤器和平板式膜过滤器两种类型。

螺旋式膜过滤器具有大的过滤面积、高的过滤效率和良好的自清洁能力，适用于海水、地下水淡化和废水回用等领域。

平板式膜过滤器容易安装和拆卸，可用于处理各类工业废水、纯化水等。

3. 技术优缺点高盐超滤技术相对于传统的化学淡化工艺具有以下优点：①高效：可将海水中的盐分分离出来，获得优质淡水。

②能耗低：因其需要使用的能量少，所以生产成本低。

③运行稳定：高盐超滤膜过滤器采用自动调节，水质稳定不易波动。

④无化学污染：不会对水源和生态环境造成污染。

⑤不依赖地下水：可解决地下水利用量不足的问题。

高盐超滤技术虽然具有上述优点，但也存在一些局限性：①设备投资大：高盐超滤技术的投资大，建设成本高，不适合小型工程。

②运行难度大：高盐超滤技术虽然操作简便，但需要专业技术人员进行操作和维护。

二、反渗透技术方案反渗透技术是一种通过膜分离的方法处理水中的杂质的技术。

该技术适用于处理海水、地下水、饮用水、电子工业用水和食品喷雾干燥用水等。

离子交换(IX)超滤(UF)反渗透(RO)三项技术一个工具• 三项技术整合到一个通用的用户友好型界面• 经改进且一致的算法• 统一的数据用于所有产品和工艺来自杜邦的新型WAVE（Water Application Value Engine，水应用价值引擎）建模软件将三项领先技术——超滤、反渗透、离子交换——整合到一个综合工具中。

该软件具有多项优越功能和强大的计算引擎，让您能够更高效、更准地建模，从而更快地设计出性能更优的多技术系统。

杜邦水处理解决方案WAVE 设计软件超滤（UF ）特征：• 包括最新的陶氏超滤产品：含XP Fiber 的IntegraFlux ™和IntegraPac ™ UF 模块• 应用于饮用水领域和非饮用水领域产品• 最新的设计指南和压力额定值曲线• 滤膜完整性测试能力• 能够确定化学增强反冲洗（CEB ）和就地清洗（CIP ）的pH 值，将跨膜压力（TMP ）斜率引入BW/CEB/CIP ，为恒定流量与恒定产量进行设计，并使用RO 浓缩液进行清洗反渗透（RO ）特征：• 提供计算方面得到改进的最新陶氏反渗透产品数据库， 包括 FilmTec ™ Fortilife ™和FilmTec ™ ECO 元件• 增强的ISD 能力——压力容器中的每个元件现在 都可以唯一地界定• 用ISD 分离渗透液• 旁路、通路及阶段水平回收循环• 新系统水平液压流量计算器• 有可能进行同步批量案例创建的批量建模• 按元件位置发出设计警告• 在报告中增加了压降数据离子交换（IX ）特征：• 包括陶氏离子交换全系列产品• 对所有工艺和树脂使用统一的数据• 能够对13个工艺进行建模，包括：软化、脱碱、去矿化、 RO / IX 纯化、冷凝液纯化及硝酸盐去除• 七个IX 再生方案，包括：并流、水或空气阻塞填充床、AMBERPACK ™、UPCORE ™IX 系统，以及内部和 外部混合床建模效率的极大改进WAVE 软件将DuPont ROSA 、UFLOW 、IXCALC 及CADIX 程序的最佳特征进行了升级，同时将关键技术整合到一个通用、省时的用户友好型界面中。

一、概述本纯水处理项目主要为顺酉干装置、苯乙烯装置使用，原水来源为长江净化出水（达到循环水补充水水质要求）与苯乙烯装置工艺凝液，凝液实则为与石油苯类类接触的蒸汽凝液经汽提、过滤、除油除铁后的除盐水。

该凝液（部分为地暖、洗浴用水换热后使用后）在经过除油除铁系统后，一部分进入循环水系统，另一部分再经过脱盐水换热器冷却后进入原水箱，水量的分配主要依据原水箱的温度。

二、设计条件1、水源及水质原水来源为长江净化出水，原水水质（略）。

2、处理水量及岀水指标本次纯水项目产水量按100t/h设计，岀水水质达到中压锅炉给水指标，水质指标见下表：3、本项目主体工艺一级反渗透+混床，其中反渗透按两套装置设计，单台装置产水量按50t/h,混床按三套设计（考虑混床再生周期，两用一备），单套产水量50t/h o4、设计、供货范围及要求4.1、根据甲方提出的纯水处理方案及主体工艺制定详细的处理方案、流程图、水量平衡图、平面布置图（含工艺、电仪、土建等），并列出相关辅助工程及项目相关的工作；从原水箱至除氧器出水，包含上述苯乙烯凝液除油除铁系统；系统中对应的原水泵、高压泵、中间水泵等均为二用一备；4. 2、纯水装置厂房设计（含土建建筑结构、电气、给排水、设备基础等）, 设计单位具备相关资质，土建施工由甲方负责，厂房选址在中心化验室南侧空地上，详见公司总图。

4.3、供货范围包含设备、电气、仪表、管材、管件等，请选型并列出详细供货清单，除油除铁系统、除氧器在供货范围之内，厂房内电气、照明等同样在供货范围之内，原水箱、中间水箱、脱盐水箱由甲方制作，设计方确认容积（甲方初步定为各200方）并提供施工图纸；4.4、考虑到长江水的季节变化，原水水质（长江净化水、苯乙烯冷凝液）浊度、C0D会波动，反渗透膜在选择时，建议考虑抗污染型，品牌以陶氏、东丽、GE品牌为主，高压泵采用南方品牌的304材质泵。

涉及到超滤膜组件采用有机陶瓷膜原件，经久耐用运行成本低，PLC编程器为西门子、ABB系列，电气釆用施耐德品牌。

催化氧化处理废碱、超滤+反渗透及蒸发结晶新技术设计方案主要包括以下步骤：
一、准备阶段：
1.对废碱进行采样分析，了解其成分、浓度及特性。

2.确定催化氧化处理的技术参数，包括温度、压力、催化剂种类
及浓度等。

3.准备所需的设备、材料和试剂，包括反应器、管道、阀门、超
滤膜、反渗透膜、蒸发结晶器等。

二、催化氧化处理阶段：
1.将废碱送入反应器，加入催化剂，启动加热系统，使废碱在一
定温度和压力下进行氧化反应。

2.监测反应过程，控制温度、压力和流量等参数，确保反应的稳
定性和效率。

3.收集氧化产物，根据需要进一步处理或处置。

三、超滤+反渗透处理阶段：
1.将氧化后的废水进行预处理，去除大颗粒物和杂质。

2.将预处理后的废水送入超滤膜组件，通过超滤膜的过滤作用去
除悬浮物、胶体和微生物等杂质。

3.将超滤后的废水送入反渗透膜组件，通过反渗透膜的半透性作
用去除离子和溶解性有机物等杂质。

4.收集反渗透产水，根据需要进一步处理或回用。

四、蒸发结晶阶段：
1.将反渗透产水送入蒸发结晶器，加热使水蒸发。

2.在蒸发过程中，盐类物质会结晶析出。

3.收集结晶物，根据需要进一步处理或处置。

4.将蒸发结晶器的底部排出物送回至催化氧化处理阶段进行再处
理。

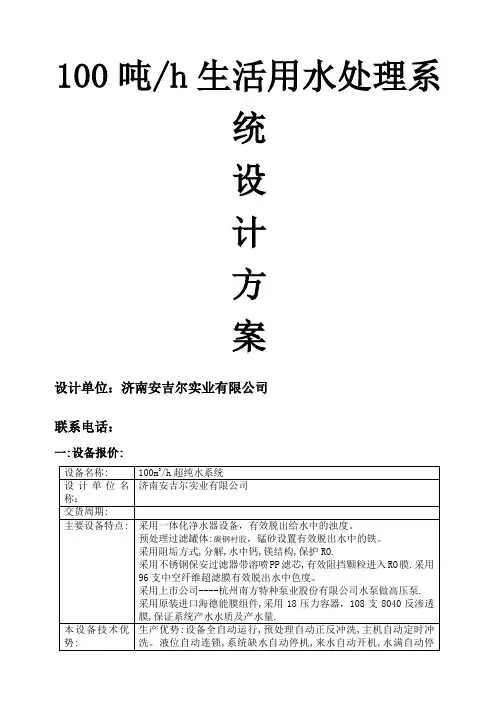

100吨/h生活用水处理系统设计方案设计单位：济南安吉尔实业有限公司联系电话：一:设备报价:设备名称: 100m3/h超纯水系统设计单位名称：济南安吉尔实业有限公司交货周期:主要设备特点:采用一体化净水器设备，有效脱出给水中的浊度。

预处理过滤罐体:碳钢衬胶，锰砂设置有效脱出水中的铁。

采用阻垢方式,分解,水中钙,镁结构,保护RO.采用不锈钢保安过滤器带溶喷PP滤芯,有效阻挡颗粒进入RO膜.采用96支中空纤维超滤膜有效脱出水中色度。

采用上市公司----杭州南方特种泵业股份有限公司水泵做高压泵.采用原装进口海德能膜组件,采用18压力容器，108支8040反渗透膜,保证系统产水水质及产水量.本设备技术优势: 生产优势:设备全自动运行,预处理自动正反冲洗,主机自动定时冲洗。

液位自动连锁,系统缺水自动停机,来水自动开机,水满自动停机.售后承诺：济南安吉尔实业有限公司对本系统承诺实行每月预见性先期巡访,定期检查设备的运行情况,实行“保姆式”和“零距离”服务，及时处理可能要发生的状况.维修服务,对系统运行中存在的问题进行分析总结，对运行方式进行完善、修正，对运行人员进行技术培训和指导。

对于甲方提出的问题，乙方保证在半小时内给予答复，并给予解决问题的方案，在1小时内派专业工程师到达现场进行服务。

在质保期内，乙方免费维修更换因产品质量问题造成损坏的零部件并负责赔偿损失.二:附主要配置表1、预处理部分：原水箱: 1台型号: 100m3材质: 碳钢备注: 含液位控制1 原水泵2台型号：CDL85-30-2品牌：南方流量：80m3扬程: 55米功率：18.5Kw电压：380V材质：304不锈钢反洗泵1台型号CDL120-20流量120m3扬程40米功率22Kw电压380V2. 一体化净水器2台材质碳钢（防腐）占地15m22-1 加药箱型号500L材质PE2-2 计量泵型号:RO-02-07品牌德国阿尔道斯3 多介质过滤器2套操作方法：自动3-1 过滤罐2台材质：碳钢衬胶（内衬胶3mm）型号：φ3200×3200mm备注：带PE内胆3-2 填料材质：精制石英砂/锰砂/无烟煤型号：10-20目等数量: 石英砂21吨，无烟煤6.5吨4 活性炭过滤器2套操作方法：自动4-1 过滤罐2台材质：碳钢衬胶（内衬胶3mm）型号：φ3200×3200mm备注：带PE内胆4-2 填料材质：果壳活性炭型号：20目数量: 活性炭18吨，精制石英砂5吨5阻垢剂添加装置:2套5-1阻垢计量泵:1台型号:AXS901品牌:意大利SKEO5-2加药箱:1台型号:500L材质:PE6 保安过滤器2套6-1 保安过滤器2套型号：60芯40寸材质：304不锈钢6-2 滤芯120支材质：熔喷PP型号：40寸二超滤部分1超滤膜96只型号：8040材质：PAN压力方式：内压分子量：10万产地：国产2 流量计2只型号：2510/515产地：美国3 压力表4只材质：外壳不锈钢，油浸式型号：0.1Mpa4 电控系统1套5 管路系统1套材质UPVC管6 机架1套材质304不锈钢二、RO主机部分1 一级高压泵2台型号：CHL65-70产地：中国品牌（南方）流量：（70m3）扬程：（140米）功率（380V/55KW）材质：304不锈钢2 一级反渗透膜壳18只材质：玻璃钢型号：8040-63 一级反渗透膜108只品牌：海德能型号：CPA34 多级泵出口高压保护器2个型号：BD-305 多级泵进水电动慢开阀2台型号：DN150品牌：大宇合力6 RO冲洗电动阀1台型号：DN100品牌：大宇合力7 压力表6支型号：0-1MPa，0-3MPa各3个8 流量计4支型号：2510/515产地：美国9 电导仪:型号：2510/2919产地：美国10 安装管路1套材质：高压部分不锈钢，低压部分U-PVC型号：DN150DN100DN80备注：含手动碟阀，止回阀11 电控系统1套型号：可编程程序控制器控制其他元件主要电动元件进口12 槽钢机架1套尺寸：7000*1800*2400mm材质：槽钢产地：济南安吉尔13 纯水水箱（用户自备）1个三清洗装置1套1 清洗水泵1套型号：CDL65-20材质：不锈钢产地：国产品牌：南方功率：380V2 清洗水箱（用户自备）1个型号：10m3材质：PE塑料3 精密过滤器1个型号：32芯40英寸材质：不锈钢4管路1套材质：U-PVC三、技术规范1.技术条件和指标1.1原水情况：1.1.1设计水源：阜宁县大沙河上游水质分析报告1.1．2化学水处理系统产水量:170m3/h余氯≤0.1mg/l，浊度≤3产水量:150m3/h（15-25℃）色度三年内小于15回收率≥90％产水量100m3/h（15-25℃）脱盐率三年内≥97％回收率≥70％四.设计制造标准4.1.国产设备的制造和材料应符合下列标准、规范、规定的最新版本要求，但不仅限于此。

二、顶目概述本项目是15.0m3/h水处理工程，经处理后的水质符合业主单位提出的技术要求。

根据上述原则，采用“预处理+超滤+反渗透”的工艺流程编制方案。

三、设计基础3．1设计要求：3．1．1产水用途：工艺回用水3．1．2产水要求：反渗透装置脱盐率≥97%3．1．3系统出力：预处理出水≥15m3／h反渗透出水≥10m3／h(25℃)注：产水量以25℃水温为标准，水温每上升或降低l℃，产水量上升或降低3%. 3．2设计依据：3．2．1原水水源：原水水源不详，建议业主单位提供。

3．2．2原水水质：原水水质不详，建议业主单位提供。

3．2．3设计依据a．进口设备的制造工艺和材料应符合美国机械工程师协会(ASME)和美国材料试验学会(ASTM)的工业法规中涉及的标准或相当标准。

b．国产设备制造及设计标准：HGJ32—90《橡胶衬里化工设备》JB／T2932—1999《水处理设备制造技术条件》CJ／T119—2000《反渗透水处理设备》c．当上述规范或标准对某些专用材料不适时，则可采用材料生产厂的标准。

反渗透系统设计时采用膜元件制造公司的设计导则及设计软件进行。

四、工艺系统概述4．1工艺流程：原水─→原水泵─→石英砂过滤器─→活性炭过滤器─→保安过滤器─→化学清洗装置阻垢剂加药装置化学清洗装置↓↓↓─→超滤装置─→超滤水箱─→高压泵─→反渗透装置─→回用水池4．2工艺系统简述：水处理工程采用是“预处理+超滤+反渗透”的工艺流程。

4．3系统主要功能简述：4．3．1预处理系统预处理的主要目的是去除原水中的悬浮物、浊度，保证后续超滤设置、反渗透设备的正常运行。

针对原水的水质特点，设置的预处理系统设备主要包括原水泵、石英砂过滤器、活性炭过滤器、保安过滤器等。

（1）原水泵原水泵主要作用是对原水进行增压，为预处理系统提供动力源。

原水泵的泵体为SUS304不锈钢结构，具有体积小，高效率，低噪音等特点。

本设备采用南方泵业的CDL16-3立式多级离心泵2台，工作状态为一开一备。

超滤反渗透施工方案超滤反渗透施工方案一、项目背景随着水资源的日益紧缺和水环境的不断恶化，水处理技术已成为解决水资源问题的重要途径。

超滤反渗透技术是当前应用较广泛的一种水处理技术，通过该技术可以去除水中的悬浮颗粒、胶体物质、有机物、重金属和微生物等。

二、工程概况本工程是以海水为原水，采用超滤反渗透技术进行淡化处理，使其达到符合饮用水标准的要求。

工程规模为每天处理原水1000立方米。

三、施工方案（一）设备选型1. 超滤设备：选择具有较高处理效果和稳定性的空心纤维超滤膜。

2. 反渗透设备：选择反渗透反应器和反渗透膜元件，要求具有较高的抗污染能力和长寿命。

（二）施工流程1. 制定施工图纸：根据现场实际情况，设计超滤反渗透设备的布置图纸。

2. 设备安装：按照图纸要求，将超滤设备和反渗透设备进行安装，确保设备安全、牢固。

3. 管道连接：将超滤设备、反渗透设备以及原水和产水的输送管道进行连接，确保管道畅通。

4. 膜元件安装：将超滤和反渗透膜元件按照要求装入设备，注意保护膜元件的完整性。

5. 试运行和调试：开启设备，进行试运行和调试，检查各项参数是否正常。

6. 膜元件清洗：在开启设备后，定期对膜元件进行清洗，以保持其处理效果。

7. 生产运行：设备调试完成后，正式投入运行，每天对产水质量进行监测和检测。

（三）安全措施1. 在施工过程中，要做好设备的防护措施，避免人员和设备的损伤。

2. 施工现场要设置明显的警示标识，提示人员注意安全。

3. 施工人员要做好安全防护措施，佩戴好安全帽、手套和防护眼镜等。

四、质量控制1. 施工过程中，严格按照图纸要求进行安装和连接，保证设备的正常运行。

2. 膜元件的安装要仔细，防止出现破损或接触不良的情况。

3. 设备调试完成后，进行严格的测试和监测，确保产水符合指定标准。

五、环境保护1. 在施工过程中，要做好噪音和扬尘的控制，降低对周围环境的污染。

2. 施工结束后，要对废弃材料和设备进行妥善处理，避免对环境造成污染。

化学超滤、反渗透清洗药箱加热系统改造方案
一、概述
化学超滤、反渗透清洗药箱用于超滤、反渗透装置膜元件的化学清洗，外形尺寸Ø=1800mm，h=2500mm，体积约6m3。

加热装置采用电加热器，功率125KW。

主要作用是将清洗溶液加热满足清洗使用要求，一般清洗溶液温度在25℃-30℃，清洗溶液具有酸碱腐蚀性。

加热器2008年8月投入至今，运行已达8年之久，在使用过程中，由于加热元件逐步老化断裂，18支加热元件中现已损坏11支，完好的只有7支，目前加热时间明显延长，急需对清洗药箱加热系统进行改造。

二、技改方案
方案一：继续使用电加热器对清洗药液加热，需检修维护部订购新的电加热器，由于安装位置所限，加热器加热元件长约 1.5m，无法安装，需对加热器安装位置进行改动，从现在的药箱东南侧改至药箱西北侧，工作量较大。

方案二：利用蒸汽对清洗药液加热。

在清洗药箱附近是生水加热器，有现成的汽源。

如果利用蒸汽加热同样可以达到对清洗溶液加热的目的。

利用现场的设备敷设管路，将蒸汽直接通入清洗溶液箱即可。

从化学废水间生水加热器低压辅汽母管引接Ø32×3的无缝钢管至清洗药箱底部，用蒸汽与清洗溶液直接混合的方式加热。

三、方案对比
1
四、建议
经综合比较，建议采用方案二的方式进行技改，即利用蒸汽加热的方式对清洗溶液进行加热。

五、系统图
2。

超滤反渗透工程解决方案什么是超滤反渗透工程超滤反渗透工程是利用超滤和反渗透技术实现水处理的过程。

超滤技术是一种半透膜分离技术，通过高压将水通过孔径大小在15-100纳米之间的半透膜进行过滤，以去除水中的胶体、细菌、病毒、有机物、微生物、悬浮固体和高分子化合物等杂质，从而提高水的质量。

而反渗透技术则是传统的超滤技术的提升，是通过更细微的半透膜来分离水分子，去除水中的离子、微生物及其它小分子有机污染物。

经过这两项技术处理，所得的水质成为市面上质量最好的水，可直接用于家庭、工业、医疗、饮用、食品制造等方面。

超滤反渗透工程的应用超滤反渗透工程已经广泛应用于以下领域：1.净水处理：使用超滤反渗透工程实现普通自来水的过滤净化，以确保饮用水真正健康。

同时，该技术也适用于各种特殊场合中，如医院、制药工艺、电子工业、纺织工业、化工工业、制冷行业、饮食业等。

2.环境治理：超滤反渗透工程可彻底去除废水中机械杂质、微生物和小分子有机污染物，以减少水污染对环境的影响。

3.生产制造：工艺水、工艺过程中需要的纯净水，以及浓缩的废水处理中重复利用水资源的净化，都是超滤反渗透技术的应用范畴。

超滤反渗透工程的解决方案超滤反渗透工程可被应用在不同类型和容量的工业用途中，以下是其中一些解决方案：1. 工艺水制备项目由于城市给排水管网系统的性能不稳定以及失去的水资源，供水公司与企业更需要现场制备适量的工艺水，以满足生产需要。

对于这个需求，我们可以提供以下超滤反渗透技术的解决方案：•根据实际需要确定工艺水的质量，设计相应的配备和流程；•结合不同类型的反渗透膜来满足不同的水源和水质要求；•考虑项目的财务和经济性，提供满足工艺水要求的设备尺寸和成本最小的超滤反渗透配套方案；•构建一个可扩展的高质量的工艺水供应网络。

2. 地表水和地下水的净化地下水和地表水经常遭受各种污染，这些污染物可能会对水源的安全和质量产生影响。

最常见的污染物包括杂草、有机物、硬度及微生物、病毒等。
