ABAQUS线性变形实例-圆柱体

Abaqus柱坐标系三个参数Abaqus是一种广泛使用的有限元分析软件，可用于模拟和分析各种工程问题。

在Abaqus中，柱坐标系是一种重要的坐标系，用于描述圆柱形或旋转对称的结构。

柱坐标系有三个关键的参数，分别是半径、方位角和轴向位置。

本文将介绍这三个参数的含义和在Abaqus中的应用。

1. 半径半径是柱坐标系中的一个关键参数，用于描述圆柱形结构体的大小。

在Abaqus中，半径通常用参数r表示，可以是任意正数。

半径决定了结构体横截面的大小和形状，是衡量柱体大小的重要指标。

在Abaqus中，可以通过以下方式设置柱体的半径参数：*Parametersr = 0.5*Part, name=Part-1*End Part上述代码中，通过定义参数r并赋予其一个数值，即可在Abaqus中创建一个名为Part-1的圆柱体，其半径为0.5。

通过调整参数r的数值，可以轻松改变圆柱体的半径，从而实现对结构体大小的调整。

2. 方位角方位角是柱坐标系中的另一个关键参数，用于描述结构体在平面上的旋转角度。

在Abaqus中，方位角通常用参数θ表示，可以是任意实数。

方位角决定了结构体相对于坐标系原点的旋转位置和方向。

在Abaqus中，可以通过以下方式设置柱体的方位角参数：*Parametersθ = 45*Part, name=Part-1*End Part上述代码中，通过定义参数θ并赋予其一个数值，即可在Abaqus中创建一个名为Part-1的圆柱体，其方位角为45度。

通过调整参数θ的数值，可以改变结构体的旋转角度，实现对结构体方向的调整。

3. 轴向位置轴向位置是柱坐标系中的第三个关键参数，用于描述结构体在坐标轴上的位置。

在Abaqus中，轴向位置通常用参数z表示，可以是任意实数。

轴向位置决定了结构体相对于坐标系原点在轴向上的偏移量。

在Abaqus中，可以通过以下方式设置柱体的轴向位置参数：*Parametersz = 1.0*Part, name=Part-1*End Part上述代码中，通过定义参数z并赋予其一个数值，即可在Abaqus中创建一个名为Part-1的圆柱体，其轴向位置为1.0。

线性静力学分析实例线性静力学问题是简单且常见的有限元分析类型，不涉及任何非线性（材料非线性、几何非线性、接触等），也不考虑惯性及时间相关的材料属性。

在ABAQUS 中，该类问题通常采用静态通用（Static，General）分析步或静态线性摄动（Static，Linear perturbation）分析步进行分析。

线性静力学问题很容易求解，往往用户更关系的是计算效率和求解效率，希望在获得较高精度的前提下尽量缩短计算时间，特别是大型模型。

这主要取决于网格的划分，包括种子的设置、网格控制和单元类型的选取。

在一般的分析中，应尽量选用精度和效率都较高的二次四边形/六面体单元，在主要的分析部位设置较密的种子；若主要分析部位的网格没有大的扭曲，使用非协调单元（如CPS4I、C3D8I）的性价比很高。

对于复杂模型，可以采用分割模型的方法划分二次四边形/六面体单元；有时分割过程过于繁琐，用户可以采用精度较高的二次三角形/四面体单元进行网格划分。

一悬臂梁的线性静力学分析1.1 问题的描述一悬臂梁左端受固定约束，右端自由，结构尺寸如图1-1所示，求梁受载后的Mises应力、位移分布。

ν材料性质：弹性模量3=2eE=，泊松比3.0均布载荷：Mpa=p6.0图1-1 悬臂梁受均布载荷图1.2 启动ABAQUS启动ABAQUS有两种方法，用户可以任选一种。

（1）在Windows操作系统中单击“开始”--“程序”--ABAQUS 6.10 -- ABAQUS/CAE。

（2）在操作系统的DOS窗口中输入命令：abaqus cae。

启动ABAQUS/CAE后，在出现的Start Section（开始任务）对话框中选择Create Model Database。

1.3 创建部件在ABAQUS/CAE顶部的环境栏中，可以看到模块列表：Module：Part，这表示当前处在Part（部件）模块，在这个模块中可以定义模型各部分的几何形体。

（研究生课程论文）汽车动力学论文题目：基于ABAQUS的车门强度分析指导老师: 学院班级：学生姓名学号：2014年12月基于ABAQUS的车门强度分析（武汉理工大学）摘要：轿车门系统结构设计与优化是整车开发过程中的重要环节。

车门的强度直接关系到整车在冲击、碰撞等载荷下的安全问题，车门结构静态强度的计算分析,在车门结构设计进程中非常重要。

本文根据国家“轿车侧门强度"试验标准，基于ABAQUS平台对车门强度进行有限元模拟分析，车门外板采用不同的材料和厚度，分析对车门强度的影响，并选择最优方案。

关键词：车门；强度；有限元Analysis of automobile door strength based onABAQUSHan Yu(Class 141 of SCHOOL OF AUTOMOTIVE ENGINEERING, WHUT)Abstract:Door system structural design and optimization is an important part of the vehicle development process。

The analysis of Static strength of the door structure is very important in the structural design of the doors。

In this paper，according to the national “car side door strength” test standard, based on the platform of ABAQUS finite element simulation analysis was carried out on the strength of the door. The outer door plate is made of different materials and thickness to analyze the effect on the strength of the door, and we choose the the optimal scheme。

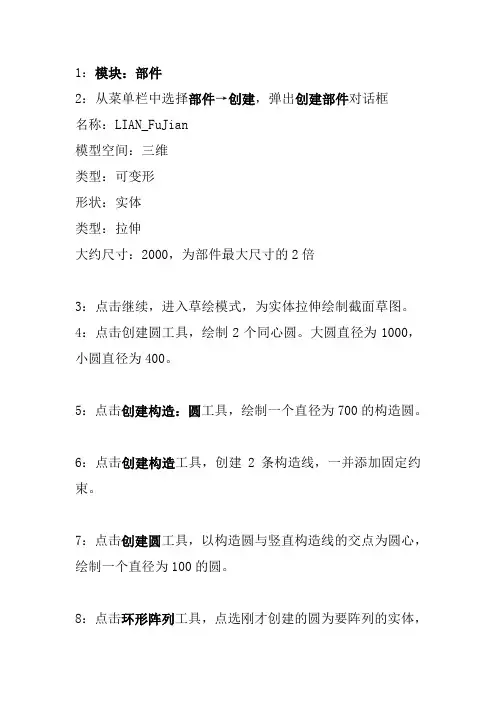

1：模块：部件2：从菜单栏中选择部件→创建，弹出创建部件对话框名称：LIAN_FuJian模型空间：三维类型：可变形形状：实体类型：拉伸大约尺寸：2000，为部件最大尺寸的2倍3：点击继续，进入草绘模式，为实体拉伸绘制截面草图。

4：点击创建圆工具，绘制2个同心圆。

大圆直径为1000，小圆直径为400。

5：点击创建构造：圆工具，绘制一个直径为700的构造圆。

6：点击创建构造工具，创建2条构造线，一并添加固定约束。

7：点击创建圆工具，以构造圆与竖直构造线的交点为圆心，绘制一个直径为100的圆。

8：点击环形阵列工具，点选刚才创建的圆为要阵列的实体，按下鼠标中键，弹出环形阵列对话框个数：6总角度：360点击确定阵列结果如下：9：在绘图区按下鼠标中键，弹出编辑基本拉伸对话框类型：指定深度深度：200点击确定，第一个部件绘制完成10：创建第二个部件-轴：ZHOU。

（二）装配1：模块：装配2：点击创建实例工具，弹出创建实例对话框创建实例：从部件部件：按住Ctrl选取LIAN_FuJian与ZHOU这2个部件实例类型：非独立（网格在部件上）点击确定，装配体如下2：点击平移实例工具，选择ZHOU为要平移的实例，点击完成。

输入平移向量的起始点（0，0，0），回车；输入平移向量的终点（0，0，100），回车。

再点击确定，平移后的装配体如下3：点击合并/切割实例工具，弹出合并/切割实体对话框。

部件名：ASM运算：合并-几何原始实体：禁用相交边界：删除点击继续，选择待合并的实例，框选整个模型，点击完成。

4：在模型树下删除LIAN_FuJian-1和ZHOU-15：由于在接下来的分析中只需要用到ASM部件，故可以将LIAN_FuJian和ZHOU删除。

模块：部件点击部件管理器工具，选中LIAN_FuJian和ZHOU，删除。

（三）定义材料和截面属性1：模块：属性2：点击创建材料工具，弹出编辑材料对话框名称：Steel通用→密度：力学→弹性→弹性：弹性模量：泊松比：点击确定3：单击创建截面工具，弹出创建截面对话框名称：Section-1类别：实体类型：均质点击继续，弹出编辑截面对话框。
