如何选择仪表放大器_仪表放大器的选择分析

仪表放大器电路分析
我们设计放大电路的初衷是放大前端微弱信号输出，抑制前端干扰信号输入；
关于普通运算放大器构成的差分放大固然可以抑制共模输入，放大差分输入，但是我们还有个器件能够更好的抑制共模信号，放大差模信号；
这个器件就是仪表放大器，我们可以从手册中看出，关于共模抑制比CMRR参数比较，CMRR就是差模增益/共模增益，所以差模增益越大，共模增益越小，CMRR 就越大；
这个是普通运放1M324的CMRR,最大80dB；
益越大，CMRR越高，抗干扰能力越强，这正是我们所需要的;
但是我们再看，价格极贵，这只是部分的;那么我们看下仪表放大器内部图：
故，我们是否可以用普通运放替代，因为普通运放就几毛钱；电路如下: 我们来分析下：
由虚短可得，V2=VA,V1=VB;
由虚断可得，(VA-VB)∕RO=(V02-V01)∕(R1+R2+R0);
则：(V2-V11∕RO=(Vo2-Vo1)∕(R1+R2+R0);
对于后级电路，我们知道是差分放大电路，我们令R3=R4,R5=R6；
则:Vo=R6∕R4*(Vo2-Vo1)；
我们令RI=R2；
BPVo=(V2∙V1)(2R2+RO)R6/(ROR4)；
当然用普通运放实现和用集成的仪表放大器各有优劣：
普通运放设计的话，要调试，容易受到外界干扰，但是成本低；外围电阻需要用到高精度电阻才能达到我们所需效果；
集成仪表放大器虽然价格贵，但是稳定性和可靠性高；
我们可以根据我们需要来考究；。

三运放仪表放大器摘要本系统采用三个OP07双电源单集成运放芯片构成仪表放大器，此放大器能调节将输入差模信号放大100至200倍，同时具有高输入电阻和高共模抑制比，对不同幅值信号具有稳定的放大倍数；电源部分由变压器、整流桥、7812、7912、7805等线性电源芯片组成，可输出+5V、+12V、-12V三路电压。

一、方案论证与比较1.放大器电源的制作方法方案一：本三运放仪表放大器系统采用集成运放OP07，由于OP07是双电源放大器，典型电源电压为，可方便采用市售开关电源或者开关电源芯片制作电源作为OP07的电源输入，开关电源具有的效率高，体积小，散热小，可靠性高等特点，但是因为其内部构造特性，使输出电压带有一定的噪声干扰，不能输出纯净稳定的电压。

方案二：采用线性电源稳压芯片78系列和79系列制作线性电源，使用多输出抽头变压器接入整流桥再接入稳压芯片，输出纯净的线性电源。

2.电源方案论证本系统是一个测量放大系统，其信号要求纯净无噪声干扰，在系统中加入滤波器消除干扰的同时，我们应该考虑系统本身的干扰源并尽量降低干扰。

考虑到开关电源的输出电压不是十分纯净的，带有许多噪声干扰，而线性电源可以稳定输出电压值，虽然线性电源体积较大，效率较低，但是作为测量系统中，我们采用方案二来提高测量的精准度。

3.放大器制作方法方案一：题目要求使输入信号放大100至200倍，可使用单运放构成比例运算放大电路，按负反馈电阻比例运算进行放大，输出电压，此放大电路可以达到预定的放大倍数，但是其对共模信号抑制较差，容易出现波形失真等问题。

方案二：采用三运放构成仪表放大器，这是一种对弱信号放大的一种常用放大器，输出电压。

4.放大器方案论证在测量系统中，通常被测物理量均通过传感器转换为电信号，然后进行放大，因此，传感器的输出是放大器的信号源。

然而，多数传感器的等效电阻均不是常量，他们随所测物理量的变化而变。

这样，对于放大器而言信号源内阻是变量，放大器的放大能力将随信号的大小而变。

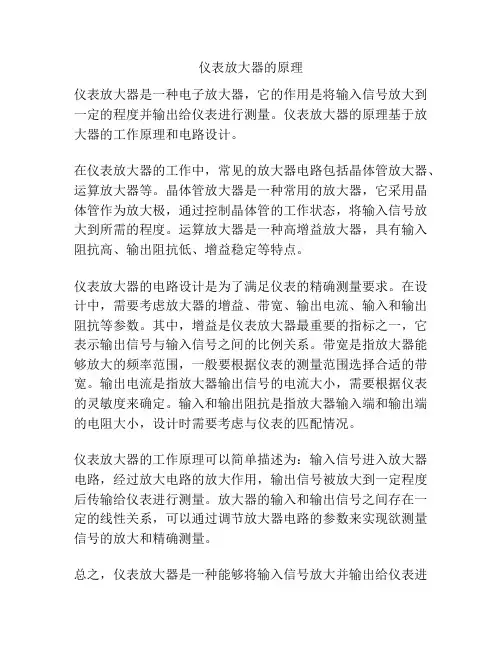

仪表放大器的原理
仪表放大器是一种电子放大器，它的作用是将输入信号放大到一定的程度并输出给仪表进行测量。

仪表放大器的原理基于放大器的工作原理和电路设计。

在仪表放大器的工作中，常见的放大器电路包括晶体管放大器、运算放大器等。

晶体管放大器是一种常用的放大器，它采用晶体管作为放大极，通过控制晶体管的工作状态，将输入信号放大到所需的程度。

运算放大器是一种高增益放大器，具有输入阻抗高、输出阻抗低、增益稳定等特点。

仪表放大器的电路设计是为了满足仪表的精确测量要求。

在设计中，需要考虑放大器的增益、带宽、输出电流、输入和输出阻抗等参数。

其中，增益是仪表放大器最重要的指标之一，它表示输出信号与输入信号之间的比例关系。

带宽是指放大器能够放大的频率范围，一般要根据仪表的测量范围选择合适的带宽。

输出电流是指放大器输出信号的电流大小，需要根据仪表的灵敏度来确定。

输入和输出阻抗是指放大器输入端和输出端的电阻大小，设计时需要考虑与仪表的匹配情况。

仪表放大器的工作原理可以简单描述为：输入信号进入放大器电路，经过放大电路的放大作用，输出信号被放大到一定程度后传输给仪表进行测量。

放大器的输入和输出信号之间存在一定的线性关系，可以通过调节放大器电路的参数来实现欲测量信号的放大和精确测量。

总之，仪表放大器是一种能够将输入信号放大并输出给仪表进
行测量的电子放大器。

它的原理基于放大器的工作原理和电路设计，通过控制放大器的参数来达到放大和精确测量信号的目的。

仪表放大器优势_仪表放大器典型应用及实例随着电子技术的飞速发展，运算放大电路也得到广泛的应用。

仪表放大器是一种精密差分电压放大器，它源于运算放大器，且优于运算放大器。

仪表放大器把关键元件集成在放大器内部，其独特的结构使它具有高共模抑制比、高输入阻抗、低噪声、低线性误差、低失调漂移增益设置灵活和使用方便等特点，使其在数据采集、传感器信号放大、高速信号调节、医疗仪器和高档音响设备等方面倍受青睐。

本文首先介绍了仪表放大器的原理及特点，其次介绍了仪表放大器的优势，最后介绍了仪表放大器典型应用及实例。

仪表放大器的原理仪表放大器电路的典型结构如图1所示。

它主要由两级差分放大器电路构成。

其中，运放A1，A2为同相差分输入方式，同相输入可以大幅度提高电路的输入阻抗，减小电路对微弱输入信号的衰减;差分输入可以使电路只对差模信号放大，而对共模输入信号只起跟随作用，使得共模抑制比得到提高。

这样在以运放A3为核心部件组成的差分放大电路中，在共模抑制比要求不变情况下，可明显降低对电阻R3和R4，Rf和R5的精度匹配要求，从而使仪表放大器电路比简单的差分放大电路具有更好的共模抑制能力。

在R1=R2，R3=R4，Rf=R5的条件下，图1电路的增益为：Au=（1+2R1/Rg）（Rf/R3）。

由公式可见，电路增益的调节可以通过改变Rg阻值实现，仪表放大器典型结构见图1。

仪表放大器的特点仪表放大器是一种高增益、直流耦合放大器，它具有差分输入、单端输出、高输入阻抗和高共模抑制比、低噪声、低线性误差、低失调电压和失调电压漂移、低输入偏置电流和失调电流误差等特点。

仪表放大器的优势1、高共模抑制比仪表放大器具有能够消除任何共模信号（两输入端电位相同）而放大差模信号（两输入端电位不同）的特性。

为了使仪表放大器能正常工作，要求它既能放大微伏级差模信号，同时又能抑制几伏的共模信号，实现这种功能的仪表放大器必须具有很高的共模抑制能力。

共模抑制比的典型值为70- 100dB.通常，在高增益时，CMRR 的性能会得到改善，即。

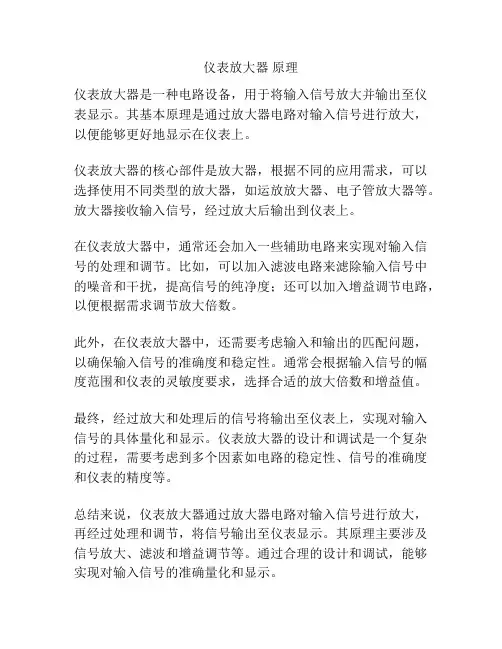

仪表放大器原理
仪表放大器是一种电路设备，用于将输入信号放大并输出至仪表显示。

其基本原理是通过放大器电路对输入信号进行放大，以便能够更好地显示在仪表上。

仪表放大器的核心部件是放大器，根据不同的应用需求，可以选择使用不同类型的放大器，如运放放大器、电子管放大器等。

放大器接收输入信号，经过放大后输出到仪表上。

在仪表放大器中，通常还会加入一些辅助电路来实现对输入信号的处理和调节。

比如，可以加入滤波电路来滤除输入信号中的噪音和干扰，提高信号的纯净度；还可以加入增益调节电路，以便根据需求调节放大倍数。

此外，在仪表放大器中，还需要考虑输入和输出的匹配问题，以确保输入信号的准确度和稳定性。

通常会根据输入信号的幅度范围和仪表的灵敏度要求，选择合适的放大倍数和增益值。

最终，经过放大和处理后的信号将输出至仪表上，实现对输入信号的具体量化和显示。

仪表放大器的设计和调试是一个复杂的过程，需要考虑到多个因素如电路的稳定性、信号的准确度和仪表的精度等。

总结来说，仪表放大器通过放大器电路对输入信号进行放大，再经过处理和调节，将信号输出至仪表显示。

其原理主要涉及信号放大、滤波和增益调节等。

通过合理的设计和调试，能够实现对输入信号的准确量化和显示。

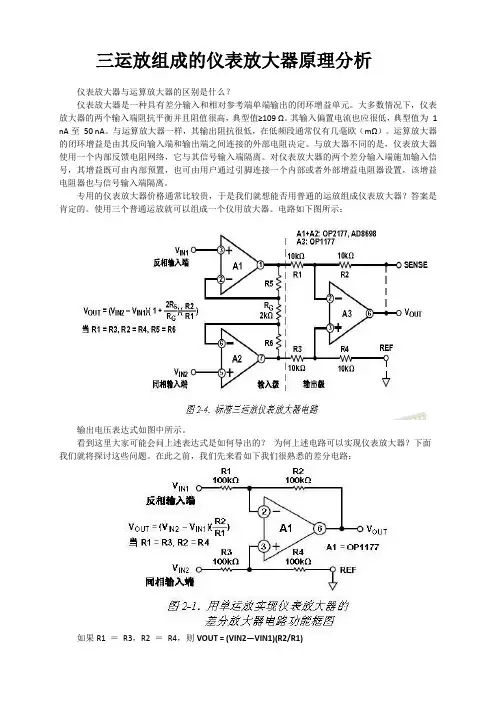

三运放组成的仪表放大器原理分析仪表放大器与运算放大器的区别是什么？仪表放大器是一种具有差分输入和相对参考端单端输出的闭环增益单元。

大多数情况下，仪表放大器的两个输入端阻抗平衡并且阻值很高，典型值≥109 Ω。

其输入偏置电流也应很低，典型值为 1 nA至50 nA。

与运算放大器一样，其输出阻抗很低，在低频段通常仅有几毫欧（mΩ）。

运算放大器的闭环增益是由其反向输入端和输出端之间连接的外部电阻决定。

与放大器不同的是，仪表放大器使用一个内部反馈电阻网络，它与其信号输入端隔离。

对仪表放大器的两个差分输入端施加输入信号，其增益既可由内部预置，也可由用户通过引脚连接一个内部或者外部增益电阻器设置，该增益电阻器也与信号输入端隔离。

专用的仪表放大器价格通常比较贵，于是我们就想能否用普通的运放组成仪表放大器？答案是肯定的。

使用三个普通运放就可以组成一个仪用放大器。

电路如下图所示：输出电压表达式如图中所示。

看到这里大家可能会问上述表达式是如何导出的？为何上述电路可以实现仪表放大器？下面我们就将探讨这些问题。

在此之前，我们先来看如下我们很熟悉的差分电路：如果R1 ＝R3，R2 ＝R4，则VOUT = (VIN2—VIN1)(R2/R1)这一电路提供了仪表放大器功能，即放大差分信号的同时抑制共模信号，但它也有些缺陷。

首先，同相输入端和反相输入端阻抗相当低而且不相等。

在这一例子中VIN1反相输入阻抗等于100 kΩ，而VIN2同相输入阻抗等于反相输入阻抗的两倍，即200 kΩ。

因此，当电压施加到一个输入端而另一端接地时，差分电流将会根据输入端接收的施加电压而流入。

（这种源阻抗的不平衡会降低电路的CMRR。

）另外，这一电路要求电阻对R1 /R2和R3 /R4的比值匹配得非常精密，否则，每个输入端的增益会有差异，直接影响共模抑制。

例如，当增益等于1 时，所有电阻值必须相等，在这些电阻器中只要有一只电阻值有0.1% 失配，其CMR便下降到66 dB（2000:1）。

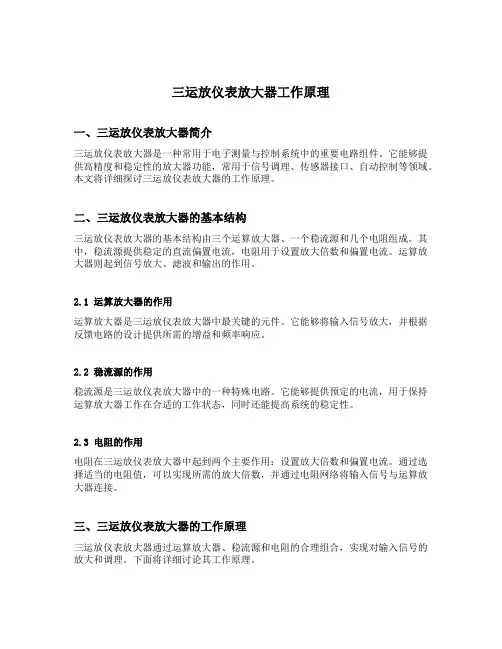

三运放仪表放大器工作原理一、三运放仪表放大器简介三运放仪表放大器是一种常用于电子测量与控制系统中的重要电路组件。

它能够提供高精度和稳定性的放大器功能，常用于信号调理、传感器接口、自动控制等领域。

本文将详细探讨三运放仪表放大器的工作原理。

二、三运放仪表放大器的基本结构三运放仪表放大器的基本结构由三个运算放大器、一个稳流源和几个电阻组成。

其中，稳流源提供稳定的直流偏置电流，电阻用于设置放大倍数和偏置电流。

运算放大器则起到信号放大、滤波和输出的作用。

2.1 运算放大器的作用运算放大器是三运放仪表放大器中最关键的元件。

它能够将输入信号放大，并根据反馈电路的设计提供所需的增益和频率响应。

2.2 稳流源的作用稳流源是三运放仪表放大器中的一种特殊电路。

它能够提供预定的电流，用于保持运算放大器工作在合适的工作状态，同时还能提高系统的稳定性。

2.3 电阻的作用电阻在三运放仪表放大器中起到两个主要作用：设置放大倍数和偏置电流。

通过选择适当的电阻值，可以实现所需的放大倍数，并通过电阻网络将输入信号与运算放大器连接。

三、三运放仪表放大器的工作原理三运放仪表放大器通过运算放大器、稳流源和电阻的合理组合，实现对输入信号的放大和调理。

下面将详细讨论其工作原理。

3.1 输入信号放大当输入信号进入三运放仪表放大器时，首先经过电阻网络，将信号与运算放大器连接。

运算放大器将输入信号放大并输出，放大倍数由电阻网络的设计决定。

3.2 滤波在运算放大器输出信号的同时，反馈电阻网络将一部分输出信号反馈到运算放大器的负输入端。

通过合理设计反馈电阻的值，可以实现对输出信号频率特性的调整，从而实现滤波的效果。

3.3 输出经过放大和滤波后的信号将被输出到目标设备或下一级电路中。

输出信号的幅度和频率响应取决于三运放仪表放大器的设计以及反馈电路的参数。

3.4 稳定性和精度三运放仪表放大器在设计时需要考虑稳定性和精度的问题。

通过合理选择运算放大器的参数、稳流源的设计和电阻的匹配，可以提高系统的稳定性和精度。

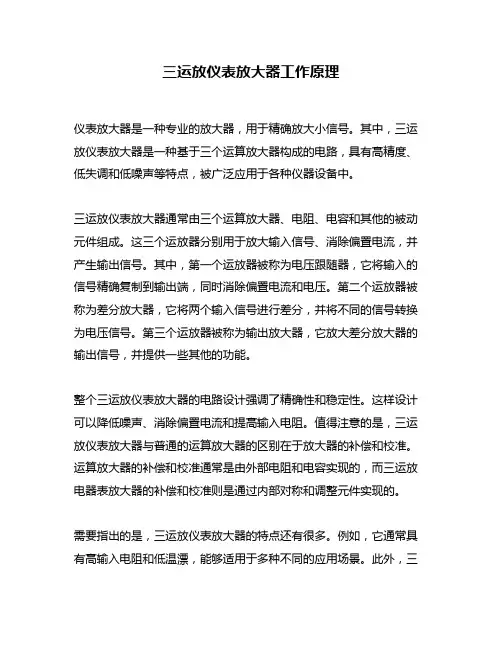

三运放仪表放大器工作原理
仪表放大器是一种专业的放大器，用于精确放大小信号。

其中，三运放仪表放大器是一种基于三个运算放大器构成的电路，具有高精度、低失调和低噪声等特点，被广泛应用于各种仪器设备中。

三运放仪表放大器通常由三个运算放大器、电阻、电容和其他的被动元件组成。

这三个运放器分别用于放大输入信号、消除偏置电流，并产生输出信号。

其中，第一个运放器被称为电压跟随器，它将输入的信号精确复制到输出端，同时消除偏置电流和电压。

第二个运放器被称为差分放大器，它将两个输入信号进行差分，并将不同的信号转换为电压信号。

第三个运放器被称为输出放大器，它放大差分放大器的输出信号，并提供一些其他的功能。

整个三运放仪表放大器的电路设计强调了精确性和稳定性。

这样设计可以降低噪声、消除偏置电流和提高输入电阻。

值得注意的是，三运放仪表放大器与普通的运算放大器的区别在于放大器的补偿和校准。

运算放大器的补偿和校准通常是由外部电阻和电容实现的，而三运放电器表放大器的补偿和校准则是通过内部对称和调整元件实现的。

需要指出的是，三运放仪表放大器的特点还有很多。

例如，它通常具有高输入电阻和低温漂，能够适用于多种不同的应用场景。

此外，三
运放仪表放大器还具有广泛的应用前景。

它被广泛应用于工业测量、医疗设备、通讯系统等领域，并且还被作为研究和开发新技术的重要工具。

总体来说，三运放仪表放大器是一种高精度、低噪声的放大器。

它的工作原理是基于三个运算放大器进行放大，并充分考虑了精度和稳定性。

由于其优良的性能和广泛的应用领域，三运放仪表放大器在现代工业和科研中有广泛的使用前景。

仪表放大器电路设计与比较智能仪表仪器通过传感器输入的信号，一般都具有“小”信号的特征：信号幅度很小(毫伏甚至微伏量级)，且常常伴随有较大的噪声。

对于这样的信号，电路处理的第一步通常是采用仪表放大器先将小信号放大。

放大的最主要目的不是增益，而是提高电路的信噪比；同时仪表放大器电路能够分辨的输入信号越小越好，动态范围越宽越好。

仪表放大器电路性能的优劣直接影响到智能仪表仪器能够检测的输入信号范围。

下面从仪表放大器电路的结构、原理出发，设计出四种仪表放大器电路实现方案，通过分析、比较，给出每一种电路方案的特点，为学生进行电子电路实验提供一定的参考。

1．仪表放大器电路的构成及原理仪表放大器电路的典型结构如图1所示。

它主要由两级差分放大器电路构成。

其中，运放A1，A2为同相差分输入方式，同相输入可以大幅度提高电路的输入阻抗，减小电路对微弱输入信号的衰减；差分输入可以使电路只对差模信号放大，而对共模输入信号只起跟随作用，使得送到后级的差模信号与共模信号的幅值之比(即共模抑制比CMRR)得到提高。

这样在以运放A3为核心部件组成的差分放大电路中，在CMRR要求不变情况下，可明显降低对电阻R3和R4，RF和R5的精度匹配要求，从而使仪表放大器电路比简单的差分放大电路具有更好的共模抑制能力。

在R1=R2，R3=R4，Rf=R5的条件下，图1电路的增益为：G=(1+2R1／Rg)(Rf／R3)。

由公式可见，电路增益的调节可以通过改变Rg阻值实现。

2．仪表放大器电路设计1）仪表放大器电路实现方案目前，仪表放大器电路的实现方法主要分为两大类：第一类由分立元件组合而成；另一类由单片集成芯片直接实现。

根据现有元器件，文中分别以单运放LM741和OP07，集成四运放LM324和单片集成芯片AD620为核心，设计出四种仪表放大器电路方案。

方案1：由3个通用型运放LM741组成三运放仪表放大器电路形式，辅以相关的电阻外围电路，加上A1，A2同相输入端的桥式信号输入电路，如图2所示。

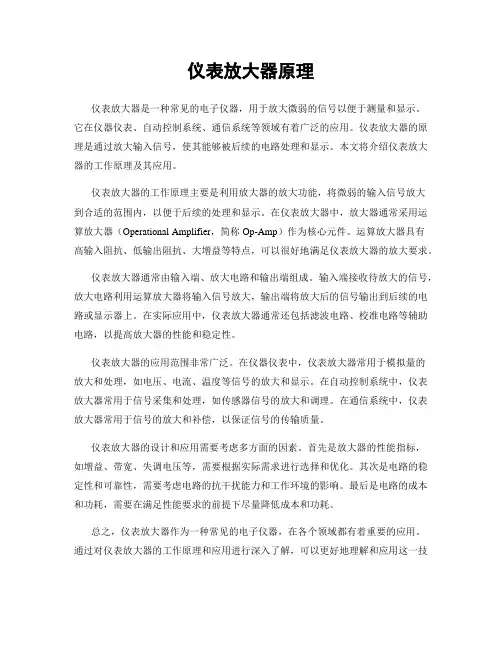

仪表放大器原理仪表放大器是一种常见的电子仪器，用于放大微弱的信号以便于测量和显示。

它在仪器仪表、自动控制系统、通信系统等领域有着广泛的应用。

仪表放大器的原理是通过放大输入信号，使其能够被后续的电路处理和显示。

本文将介绍仪表放大器的工作原理及其应用。

仪表放大器的工作原理主要是利用放大器的放大功能，将微弱的输入信号放大到合适的范围内，以便于后续的处理和显示。

在仪表放大器中，放大器通常采用运算放大器（Operational Amplifier，简称Op-Amp）作为核心元件。

运算放大器具有高输入阻抗、低输出阻抗、大增益等特点，可以很好地满足仪表放大器的放大要求。

仪表放大器通常由输入端、放大电路和输出端组成。

输入端接收待放大的信号，放大电路利用运算放大器将输入信号放大，输出端将放大后的信号输出到后续的电路或显示器上。

在实际应用中，仪表放大器通常还包括滤波电路、校准电路等辅助电路，以提高放大器的性能和稳定性。

仪表放大器的应用范围非常广泛。

在仪器仪表中，仪表放大器常用于模拟量的放大和处理，如电压、电流、温度等信号的放大和显示。

在自动控制系统中，仪表放大器常用于信号采集和处理，如传感器信号的放大和调理。

在通信系统中，仪表放大器常用于信号的放大和补偿，以保证信号的传输质量。

仪表放大器的设计和应用需要考虑多方面的因素。

首先是放大器的性能指标，如增益、带宽、失调电压等，需要根据实际需求进行选择和优化。

其次是电路的稳定性和可靠性，需要考虑电路的抗干扰能力和工作环境的影响。

最后是电路的成本和功耗，需要在满足性能要求的前提下尽量降低成本和功耗。

总之，仪表放大器作为一种常见的电子仪器，在各个领域都有着重要的应用。

通过对仪表放大器的工作原理和应用进行深入了解，可以更好地理解和应用这一技术，为相关领域的工程和科研工作提供有力的支持。

希望本文能够对读者有所帮助，谢谢阅读！。

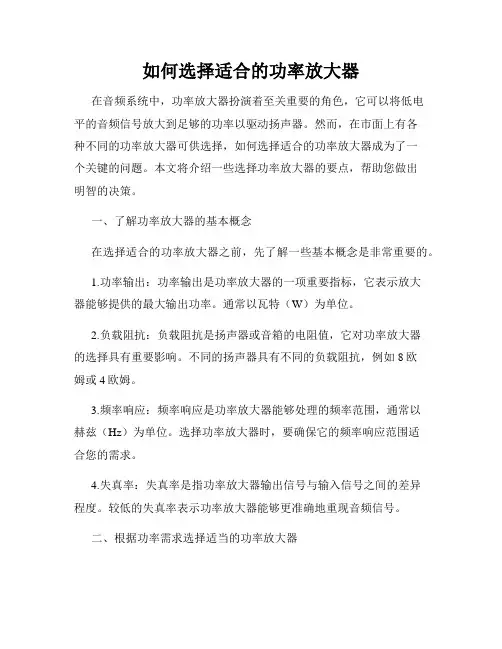

如何选择适合的功率放大器在音频系统中，功率放大器扮演着至关重要的角色，它可以将低电平的音频信号放大到足够的功率以驱动扬声器。

然而，在市面上有各种不同的功率放大器可供选择，如何选择适合的功率放大器成为了一个关键的问题。

本文将介绍一些选择功率放大器的要点，帮助您做出明智的决策。

一、了解功率放大器的基本概念在选择适合的功率放大器之前，先了解一些基本概念是非常重要的。

1.功率输出：功率输出是功率放大器的一项重要指标，它表示放大器能够提供的最大输出功率。

通常以瓦特（W）为单位。

2.负载阻抗：负载阻抗是扬声器或音箱的电阻值，它对功率放大器的选择具有重要影响。

不同的扬声器具有不同的负载阻抗，例如8欧姆或4欧姆。

3.频率响应：频率响应是功率放大器能够处理的频率范围，通常以赫兹（Hz）为单位。

选择功率放大器时，要确保它的频率响应范围适合您的需求。

4.失真率：失真率是指功率放大器输出信号与输入信号之间的差异程度。

较低的失真率表示功率放大器能够更准确地重现音频信号。

二、根据功率需求选择适当的功率放大器功率放大器的功率输出是选择的关键因素之一。

根据您的需求确定需要多大的功率输出。

1.家庭用途：如果您只是在家中使用功率放大器，为了满足正常的音乐欣赏需求，通常选择50瓦到100瓦的功率输出已经足够。

2.商业用途：对于商业用途，如酒吧、演唱会场所等，通常需要更大的功率输出以满足更高的音量要求。

选择200瓦到500瓦的功率输出会更合适。

3.专业用途：对于专业音频系统，如大型音乐会、体育馆等，需要更高的功率输出以应对更大的场景。

选择500瓦以上的功率输出将更加适合。

三、考虑音频系统的负载阻抗功率放大器的输出负载阻抗与扬声器的负载阻抗要匹配，以确保功率放大器和扬声器之间的最佳性能。

1.匹配阻抗：通常，在功率放大器和扬声器的阻抗数值相等时，能够获得最佳匹配。

例如，8欧姆的功率放大器适合驱动8欧姆的扬声器。

2.多路系统：如果您的音频系统是多路系统，即具有多个扬声器组成的系统，需要考虑功率放大器支持多路输出的功能。

一、采用仪表放大器还是差分放大器？尽管仪表放大器和差分放大器有很多共性，但设计过程的第一步应当是选择使用何种类型的放大器。

差分放大器本质上是一个运放减法器，通常使用大阻值输入电阻器。

电阻器通过限制放大器的输入电流提供保护。

它们还将输入共模电压和差分电压减小到可被内部减法放大器处理的范围。

总之，差分放大器应当用於共模电压或瞬态电压可能会超过电源电压的应用中。

与差分放大器相比，仪表放大器通常是带有两个输入缓冲放大器的运放减法器。

当总输入共模电压加上输入差分电压（包括瞬态电压）小於电源电压时，应当使用仪表放大器。

在最高精度、最高信噪比（SNR）和最低输入偏置电流（IB）是至关重要的应用中，也需要使用仪表放大器。

二、单片仪表放大器内部描述1、高性能仪表放大器ADI公司於1971年推出了第一款高性能单片仪表放大器AD520，2003年推出AD8221。

这款仪表放大器采用超小型MSOP封装并且在高於其它同类仪表放大器的带宽内提供增加的CMR。

它还比工业标准AD620系列仪表放大器有很多关键的性能提高。

图2. AD8221的引脚排列AD8221是一种基於传统的三运放结构的单片仪表放大器（见图1）。

输入三极管Q1和Q2在恒定的电流条件下被偏置以便任何差分输入信号都使A1和A2的输出电压相等。

施加到输入端的信号产生一个通过RG、R1和R2的电流以便A1和A2的输出提供正确的电压。

从电路结构上，Q1、A1、R1和Q2、A2、R2可视为精密电流反馈放大器。

放大的差分信号和共模信号施加到差分放大器A3，它抑制共模电压，但会处理差分电压。

差分放大器具有低输出失调电压和低输出失调电压漂移。

经过激光微调的电阻器允许高精密仪表放大器具有增益误差典型值小於20ppm并且CMR超过90dB（G=1）。

图3. AD8221的CMR与频率的关系图4. AD8221的闭环增益与频率的关系图5. AD620原理图图6. AD620的闭环增益与频率的关系AD8221使用超β输入三极管和一个IB补偿电路，它可提供极高的输入阻抗，低IB，低失调电流（IOS），低IB漂移，低输入IB噪声，以及8nV/（Hz）1/2极低电压噪声。

仪表放大器AD623(AD627)1、放大器性能特点AD623是一款性能非常好的仪表放大器，它有以下特点：·在单电源3——12V下提供满电源幅度输出，使设计更为简单；·虽为单电源工作方式优化设计，但在±2.5——±6V双电源时，仍有优良性能；·增益通过一只外接电阻可方便地调节．无外接电阻时，被设置为单位增益(G=1)，接人电阻时，增益可高达1000；·共模抑制比随增益的增加而增大，保持最小误差；·低功耗，宽电源电压，适合电池供电电路，线性度、温度稳定性、可靠性好；·具有较宽的共模输入范围，可以放大具有低于地电平150mv的共模电压信号；·高精度直流、交流性能。

放大器应用电路 AD623(AD627)主要应用于传感器接口、工业过程控制、低功耗医疗仪器、热电偶放大器、便携式供电仪器(AD627)。

·双电源应用。

图1(a)为双电源应用的基本电路，正负电源引脚处接0.1uF的电容(最好是表面安装的陶瓷片状电容)和10uF电容(最好为钽电解电容)。

·单电源应用。

图1(b)为单电源应用的基本电路，电源引脚处接0.1uF的电容(最好是表面安装的陶瓷片状电容)和10uF电容(最好为钽电解电容)。

AD623内设以电源为基准的箝位二极管，使得输入端、输出端、基准端、增益调节端能安全地承受高于或低于0.3V的过电压。

AD623设计为驱动10kΩ或以上的负载，如果负载小于10kΩ，则需用一个诸如OPll3的精密单运放作为缓冲器提高驱动能力，如图2。

这时当负载小到600Ω时也能在负载上得到0——4V的输出摆幅。

图3为一AD623工作于单电源方式下双极性信号数据采集系统的应用实例。

在实际应用中，经常遇到将双极性信号放大后送入ADC进行A／D转换的情况，这就需要将双极性信号转换到ADC的有效输入范围内，图3利用AD623的参考电压端相好地解决了这个问题。

三运放仪表放大器的放大倍数分析（仪表放大器）是一种非常特殊的精密差分电压（放大器），它的主要特点是采用差分输入、具有很高的输入阻抗和共模抑制比，能够有效放大在共模电压干扰下的（信号）。

本文简单分析一下三运放仪表放大器的放大倍数。

一、放大倍数理论分析三运放仪表放大器的电路结构如下图所示，可以将整个电路分为两级：第一级为两个同相比例运算电路，第二级为差分运算电路。

1、第一级电路分析根据运放的虚短可以得到：同时根据虚断可以得到流经（电阻）R1、R2、R3的（电流）近似相等，记为I。

易知此时可以得到因此，第一级电路的电压放大倍数值得注意的是，该放大倍数为差（模电）压放大倍数。

当输入信号为共模信号时，因此，流经电阻R3的电流此时两个运放相当于两个电压跟随器，因此其共模增益为1。

根据上述分析可以得到：（1）输入端的两个同相比例运算电路可以提高整个电路的输入阻抗；（2）差模增益可调，共模增益始终为1，提高差模增益可以提高共模抑制比。

2、第二级电路分析假设R4=R5、R6=R7，此时根据差分放大电路的放大倍数计算公式可以得到第二级电路的差模放大倍数因此该仪表放大器的差模放大倍数二、（仿真）分析令电阻R1=20kΩ，R2=R3=R4=R5=R6=R7=10 kΩ，在电路的两端输入频率为10Hz，直流分量为1V，峰峰值为200mV，相位相差180°的两路正弦信号。

根据上述理论分析可得，第一级电路的差模放大倍数为2，共模放大倍数为1；整个电路的放大倍数为2。

1、观察第一级电路的输入与输出波形，即（V2-V1）与（Vo2-Vo1）的波形，可以看出，第一级电路的放大倍数近似为2，符合上述理论计算。

2、观察第一级电路的单端输入输出波形，即V1与Vo1的波形，可以看出，输入共模信号为1V，输出共模信号仍为1V，共模增益为1，与理论分析相符。

3、观察整个电路的传递函数，可以看出，整个电路的放大倍数近似为2，符合理论计算，同时根据仿真结果也可以看出，仪表放大器具有很大的输入阻抗，其输出阻抗则很小。

如何选择适合的放大器放大器是电子设备中常见的一个组件，用于放大电流、电压或功率。

在各种不同的应用场景中，选择适合的放大器至关重要，因为它直接影响到信号的质量和性能。

本文将介绍选择适合的放大器的几个重要因素，帮助读者做出明智的选择。

一、信号类型和频率范围选择适合的放大器首先要考虑信号类型和频率范围。

不同的放大器适用于不同类型和频率的信号。

例如，如果需要放大音频信号，就需要选择音频放大器；如果需要放大射频信号，就需要选择射频放大器。

此外，还需要确定信号的频率范围，以便选择相应的放大器，确保信号能够得到有效放大而不失真。

二、增益要求和线性度在选择放大器时，需要考虑增益要求和线性度。

增益是放大器将输入信号放大的程度，通常以分贝（dB）为单位表示。

不同应用场景中，对增益的要求不同。

线性度是指放大器输出信号与输入信号之间的关系是否严格线性，对于需要保持信号准确性的应用，如音频放大器，线性度尤为重要。

三、输出功率和负载要求选择合适的放大器还需要考虑输出功率和负载要求。

输出功率指放大器能够提供的最大输出功率，要与实际应用需求相匹配。

负载是指放大器输出信号连接的电路或设备，不同的负载对放大器有不同的要求。

因此，在选择放大器时，需要确保其输出功率能够满足负载要求，并保证信号的稳定性和质量。

四、噪声性能和失真度噪声性能和失真度也是选择合适的放大器时需要考虑的因素。

噪声是放大器输出信号中的杂散信号，会影响信号的纯净度和清晰度。

在一些对信号质量要求较高的应用中，如音频放大器和射频放大器，需要选择具有较低噪声的放大器。

失真度是指放大器对输入信号的扭曲程度，也会影响信号的准确性和完整性。

因此，在选择放大器时，需要注意其噪声性能和失真度，以满足应用需求。

五、供电要求和尺寸最后，选择适合的放大器还需要考虑供电要求和尺寸。

不同的放大器对供电电压和电流的要求不同，需要确保供电能够满足放大器的工作需求。

此外，尺寸也是一个重要的考虑因素，特别是对于有空间限制的应用，需要选择体积小巧的放大器。

AD620放大器AD623放大器仪表放大器差分放大器微弱信号放大原理图和PCB设计基本原理仪表放大器是差分放大器的一种改良，具有输入缓冲器，不需要输入阻抗匹配，使放大器适用于测量以及电子仪器上。

特性包括非常低直流偏移、低漂移、低噪声、非常高的开环增益、非常大的共模抑制比、高输入阻抗。

仪表放大器用于需要精确性和稳定性非常高的电路。

芯片选型今天要介绍的是AD620和AD623芯片，一款低成本、高精度仪表放大器，仅需要一个外部电阻来设置增益，增益范围为1至10000（ad623为1000）倍。

在管脚上两个芯片是互用的，只是增益的运算公式不一样。

AD620的增益G=49.4kΩ/R G+1，AD623的增益G=100k Ω/R G+1。

增益带宽积参数上也是差不多，都在1M以内，基本是用于低频的信号。

如需较高增益带宽的仪表放大器可以使用AD8421，但是注意芯片管脚不是兼容的。

原理图&3D-PCBAD620的供电范围是大于AD623的，为了兼容AD623芯片我们设计采用了正负5V的供电。

由单电源降压后再转换为负电源。

具体讲解1、单端模式下，P1跳线端子插上跳线帽，R3的阻值选用0欧，IN-直接接地，信号从IN+输入，一般单端输入可以使用SMA座子或者IN+和GND输入信号。

2、单端模式下，R6为IN+的偏置调节电位器，也是单端使用时候的调零电阻。

R7,R8选取10K是为了限制偏置的过度调节。

3、差分输入模式下，需要去掉电位器和P1的跳线帽。

输入端的电阻R3,R5和C1，C3，C5构成的是一个低通滤波器，模块实际没有焊接电容，用户可以根据自己需求焊接。

4、单端和差分模式的放大倍率配置，RG等于R2和R1的并联，实际使用中模块默认为焊接R2固定电阻。

如需滑变调节可将R2电阻去掉，焊接R1电位器即可。

AD620:G=49.4K/RG+1 AD623:G=100K/RG+1。

5、芯片的REF脚是输出电压基准，由于芯片是正负电源供电，这里将REF脚接GND，输出的就是以0为中心。

在这些应用中，信号源的输出阻抗常常达几kΩ或更大，因此，仪表放大器的输入阻抗非常大——通常达数GΩ，它工作在DC到约1 MHz之间。

在更高频率处，输入容抗的问题比输入阻抗更大。

高速应用通常采用差分放大器，差分放大器速度更快，但输入阻抗要低。

仪表放大器（又称测量放大器）测量噪声环境下的小信号。

噪声通常是共模噪声，所以，当信号是差分时，仪表放大器利用其共模抑制(CMR)将需要的信号从噪声中分离出来。

运放的关键参数设计工程师确定放大器时，主要关心的是电源电流、–3dB带宽、共模抑制比(CMRR)、输入电压补偿和补偿电压温漂、噪声(指输入)以及输入偏置电流。

三运放仪表放大器的内部结构大多数仪表放大器采用3个运算放大器排成两级：一个由两运放组成的前置放大器，后面跟一个差分放大器(图1a)。

前置放大器提供高输入阻抗、低噪声和增益。

差分放大器抑制共模噪声，还能在需要时提供一定的附加增益。

图1二运放仪表放大器结构可以采用具有两个运放的较少元器件的结构替代(图1b)，但有两个缺点。

首先，不对称的结构使CMRR较低，特别是高频时。

其次，由于第一级的增益量有限。

输出误差反馈回输入端，导致相对输入的噪声和补偿误差更大。

什么是RFI整流？如何预防？传感器与仪表放大器之间的长引线会引起RF。

仪表放大器随之将此RF整流为DC偏移。

图2给出了一个方案，可在RF到达仪表放大器前就将其滤掉。

元件R1a和C1a在同相端构成一低通滤波器，R1b和C1b在反相端同样构成低通滤波器。

图2这两个低通滤波器截止频率的很好匹配很重要。

否则，共模信号将会被转换为差分信号。

C2在高频段将输入“短路”，能在一定程度上降低这种要求，C2值的大小应该至少为C1的10倍。

虽然如此，C1a和C1b的匹配仍很关键，应该选用±5% C0G薄膜电容。

该滤波器的差分带宽为[1/2πR(2C2 + C1)]，共模带宽为[1/2πR1C1)]。

购买单片放大器和用运放构建一个仪表放大器两者的利弊是什么？用分立运放构建一个仪表放大器的最主要理由是在市面上找不到所需要的仪表放大器。

仪表放大器和一般放大器有何不同呢？
 关于信号采集中的运放应用设计可以说很简单又比较复杂，简单因为大家都知道运放是用来放大的，复杂是因为运放的设计是模拟电路设计的核心，单就应用而言我们需要知道的知识还是有很多，从运放的类型到具体参数如带宽，噪声等等，在一些特殊应用场合如果仅仅知道运放的放大功能，很可能就要在运放应用上挖坑了。

在仪器仪表设计里经常用到的是一种仪表放大器，那幺仪表放大器和一般放大器有何不同呢？
 一、差分运放和单端运放
 差分运放是相对于单级运放而言的，因为我们知道一个三极管就可以组成一个放大器，单输入单输出。

而差分运放的结构如图：
 因此，差分运放因为是对输入信号之差进行放大所以有更好的噪声处理特性。

当然目前的运放设计基本都是这种结构。

 二、仪表运放和一般运放。

在R1=R2,R3=R4，Rf=R5的条件下，图1电路的增益为：G=（1+2R1／Rg）(Rf／R3).仪表放大器的特点:●高共模抑制比共模抑制比(CMRR)则是差模增益（Ad）与共模增益(Ac)之比，即:CMRR=20lg|Ad/Ac|dB;仪表放大器具有很高的共模抑制比，CMRR典型值为70～100dB以上。

●高输入阻抗要求仪表放大器必须具有极高的输入阻抗，仪表放大器的同相和反相输入端的阻抗都很高而且相互十分平衡，其典型值为109~1012Ω。

●低噪声由于仪表放大器必须能够处理非常低的输入电压，因此仪表放大器不能把自身的噪声加到信号上，在1kHz条件下,折合到输入端的输入噪声要求小于10nV/Hz。

●低线性误差输入失调和比例系数误差能通过外部的调整来修正，但是线性误差是器件固有缺陷，它不能由外部调整来消除。

一个高质量的仪表放大器典型的线性误差为0.01%，有的甚至低于0.0001％。

●低失调电压和失调电压漂移仪表放大器的失调漂移也由输入和输出两部分组成，输入和输出失调电压典型值分别为100μV和2mV。

●低输入偏置电流和失调电流误差双极型输入运算放大器的基极电流,FET型输入运算放大器的栅极电流，这个偏置电流流过不平衡的信号源电阻将产生一个失调误差。

双极型输入仪表放大器的偏置电流典型值为1nA～50pA;而FET输入的仪表放大器在常温下的偏置电流典型值为50pA。

●充裕的带宽仪表放大器为特定的应用提供了足够的带宽，典型的单位增益小信号带宽在500kHz～4MHz之间。

●具有“检测”端和“参考”端仪表放大器的独特之处还在于带有“检测”端和“参考”端，允许远距离检测输出电压而内部电阻压降和地线压降（IR）的影响可减至最小。
