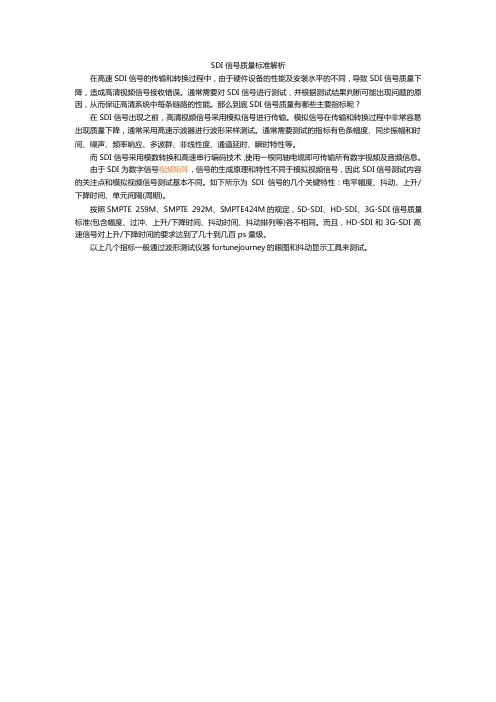

SDI信号质量标准解析
在高速SDI信号的传输和转换过程中，由于硬件设备的性能及安装水平的不同，导致SDI信号质量下降，造成高清视频信号接收错误。
通常需要对SDI信号进行测试，并根据测试结果判断可能出现问题的原因，从而保证高清系统中每条链路的性能。
那么到底SDI信号质量有哪些主要指标呢？
在SDI信号出现之前，高清视频信号采用模拟信号进行传输。
模拟信号在传输和转换过程中非常容易出现质量下降，通常采用高速示波器进行波形采样测试。
通常需要测试的指标有色条幅度、同步振幅和时间、噪声、频率响应、多波群、非线性度、通道延时、瞬时特性等。
而SDI信号采用模数转换和高速串行编码技术，使用一根同轴电缆即可传输所有数字视频及音频信息。
由于SDI为数字信号视频矩阵，信号的生成原理和特性不同于模拟视频信号，因此SDI信号测试内容的关注点和模拟视频信号测试基本不同。
如下所示为SDI信号的几个关键特性：电平幅度、抖动、上升/下降时间、单元间隔(周期)。
按照SMPTE 259M、SMPTE 292M、SMPTE424M的规定，SD-SDI、HD-SDI、3G-SDI信号质量标准(包含幅度、过冲、上升/下降时间、抖动时间、抖动排列等)各不相同。
而且，HD-SDI和3G-SDI高速信号对上升/下降时间的要求达到了几十到几百ps量级。
以上几个指标一般通过波形测试仪器fortunejourney的眼图和抖动显示工具来测试。
混合矩阵混合矩阵简介混合矩阵支持Video、YPbPr、VGA、DVI-D、HDMI、SDI等多种格式输入输出；混合矩阵采用插卡式机箱，易于升级扩容，混合矩阵的机箱完全按照19寸标准机柜设计。
混合矩阵优势（1）独立的切换输出；模块化结构设计，支持插拔模块扩展设备规模；（2）支持三种控制方式，遥控器、面板按键、软件切换；（3）前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便；（4）预案管理和自动轮巡功能（选配）；（5）按键自动锁定功能，EDID拷贝功能；（6）具有断电现场切换记忆保护功能；（7）特有ESD静电保护功能；特有的防雷保护电路；（8）支持信号时序重整，完美显示1920×1080P 高清图像；（9）独特软件配置，可任意修改矩阵输入或输出端口编号（无需重新编程中控软件）操作直观简单；（10）完全兼容市场上的各种类型的拼接屏，如：三星、LG、松下、夏普、彩讯、飞利浦等，完全兼容国内外各种智能中控，如：快思聪、快捷、AMX等，推荐使用启耀智能中控QY-DPRO2806。
混合矩阵插卡板混合矩阵参数∙支持Video/VGA/YPbPr/DVI/HDMI/SDI等混合输入输出∙支持FULL现场EDID拷贝模式，操作简单，通俗易懂∙输入输出端强大的ESD，防雷击等保护电路，及时保护设备的正常运行∙输入内置信号采样放大电路，保证高清信号传输30米∙支持Video/VGA/YPbPr/DVI-D/HDMI/3G-SDI等输出板卡∙支持DVI-D/HDMI输出板卡信号格式转换，行场頻率转换∙支持USB控制，232控制，自带控制软件无需安装，可直接控制操作∙自带控制软件实现简体中文、繁体中文、英文等多种语言控制界面∙支持端口重定位：此功能适用我公司所有带232串口的切换设备∙支持产品过流，过压等保护电路设计；支持冗余电源配置∙切换速度：150ns（具体设备切换时间有所不同）∙串接接口：RS232,9孔D-Sub型连接器，端口2，3，5分别直通∙串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控∙功耗：30～150W（视具体型号确定功耗）温度：0℃～60℃∙输入电压：AC100～240V；50/60Hz∙3U混切机箱尺寸：450×330×132mm（长×宽×高）约13Kg∙6U混切机箱尺寸：450×330×264mm（长×宽×高）约22Kg∙11U混切机箱尺寸：450×330×484mm（长×宽×高）约25KgVGA板卡VGA板卡：采用高性能专业处理芯片，实现信号分配或交叉切换等功能，输入自带缓冲设计，增强了现场抗干扰、防静电、防雷击等安全措施，使图像输出更加稳定清晰；设备自带信号延长，长距离传输失真补偿技术，保证信号长距离传输高保真输出；支持各种RGB、VGA、信号源，全贴片SMD工艺，特有ESD静电保护功能；安装简单，即插即用。

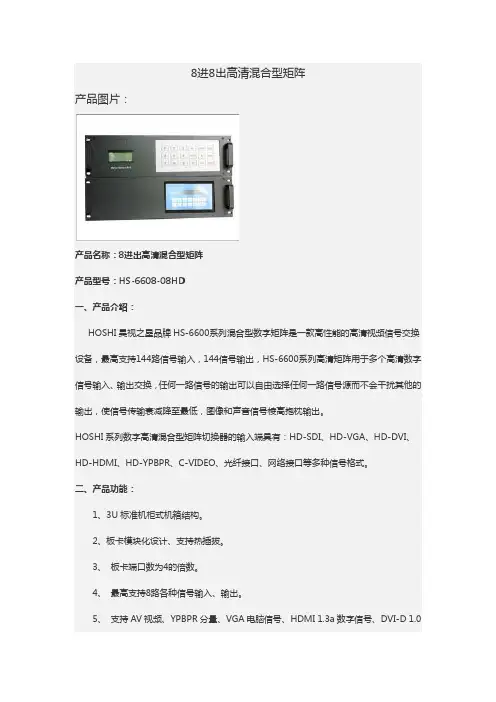

8进8出高清混合型矩阵产品图片：产品名称：8进出高清混合型矩阵产品型号：HS-6608-08HD一、产品介绍：HOSHI昊视之星品牌HS-6600系列混合型数字矩阵是一款高性能的高清视频信号交换设备，最高支持144路信号输入，144信号输出，HS-6600系列高清矩阵用于多个高清数字信号输入、输出交换，任何一路信号的输出可以自由选择任何一路信号源而不会干扰其他的输出，使信号传输衰减降至最低，图像和声音信号棱高抱枕输出。
HOSHI系列数字高清混合型矩阵切换器的输入端具有：HD-SDI、HD-VGA、HD-DVI、HD-HDMI、HD-YPBPR、C-VIDEO、光纤接口、网络接口等多种信号格式。
二、产品功能：1、3U标准机柜式机箱结构。
2、板卡模块化设计、支持热插拔。
3、板卡端口数为4的倍数。
4、最高支持8路各种信号输入、输出。
5、支持AV视频、YPBPR分量、VGA电脑信号、HDMI 1.3a数字信号、DVI-D 1.0数字信号、3G SDI 数字信号、1芯光纤信号（单多模合用）、2芯光纤信号（单多模合用）、4芯光纤信号（单多模合用）、HD Bast等信号输入。
6、支持AV视频、YPBPR分量、VGA电脑信号、HDMI 1.3a数字信号、DVI-D 1.0数字信号、3G SDI 数字信号、1芯光纤信号（单多模合用）、2芯光纤信号（单多模合用）、4芯光纤信号（单多模合用）、HD Bast等信号输输出。
7、支持FULL EDID模式，无需任何操作，插上即用。
8、Optic部分支持单模、多模光纤合用。
9、输入端、输出端内置ESD静电保护电路，即时保护设备不受外界环境干扰。
10、输入端、输出端内置EQ(信号放大）功能，无需外加信号放大器，高清信号有效传输20米、使用特定线材有效传输30米。
11、支持使用特定输出板卡HDMI-M 、DVI-M，实现无缝交换。
（可选）12、支持使用特定输出板卡HDMI-M 、DVI-M，实现信号格式转换、行频转换、场频转换、解决各种复杂的应用环境。

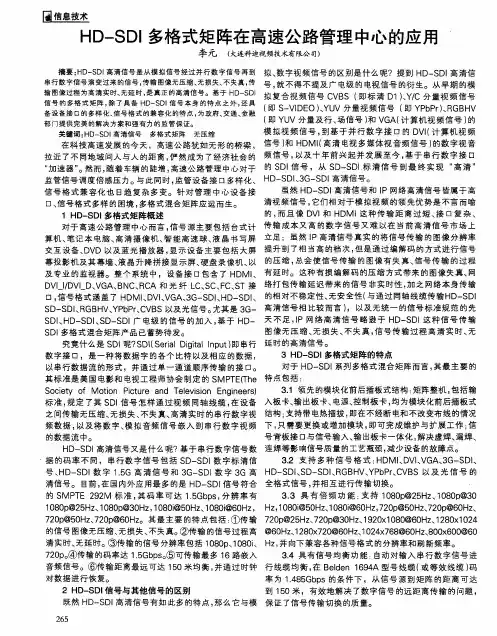

高清SDI视频矩阵一、概述SDI 数字高清矩阵，可实现大容量SDI高清信号源(256个)到SDI终端设备(64个)的任意切换。
符合SMPTE标准和ITU标准，在3Gbps码率下支持1080p 50Hz/59.94Hz/60Hz和1.485Gbps码率下的各种HD-SDI高清数字视频信号的切换传输，并且向下兼容标清SD-SDI视频信号143Mbps/ 177Mbps/ 270Mbps/ 360Mbps/ 540Mbps等不同码率的串行数字信号。
SDI高清矩阵具备自动电缆均衡功能，使从视频信号源到矩阵因传输距离过长造成的幅度损失得以补偿。
HD-SDI视频信号经测试，采用Belden 1694A线缆条件下，输入信号源到矩阵的距离高达200米，适用长距离信号传输，以及大型数字视频系统。
SDI高清矩阵采用模块化结构设计，用户可以根据具体的需求来配置输入卡和输入出卡，可以达到资利用的最大化，从而大大降低成本，还可方便将来系统扩容。
具备Ethernet及RS232通讯接口，可通过局域网或因特网进行远程控制。
SDI高清矩阵可选字符叠加功能模块，可以实现中英文多语言字任叠加，同时支持RS-232、RS-422、RS-485、TCP/IP控制，并可实现矩阵联网、报警联动功能。
产品可广泛应用于高清视频监控中心、数字视频多屏显示系统、广播电视系统等需求高品质数字视频显示领域。
二、特点◆采用工业级ARM嵌入式控制系统，稳定可靠，控制灵活◆支持标清SD-SDI（270Mbps）、高清HD-SDI（1.485Gbps）视频格式；◆内置高性能线缆驱动芯片，支持输出信号长距离传输◆具有视频切换、系统巡视、成组切换、报警、定时事件、用户管理等功能◆支持网络通讯，具有网络通讯加密性能，确保网络通信安全◆内置电缆均衡器Equilizer，时钟再生电路Reclocker及电缆驱动器Cable Driver；◆带有电源及SDI信号格式指示，方便用户实时监测◆内置ESD保护电路，能有效防止静电损坏；◆可选字符叠加功能模块，可以实现中英文等多语言字任叠加功能◆双电源冗余热备份，业务卡支持热拔插◆内置温度传感器群，实时检测机箱各部位温度，风扇智能温控◆自适应线缆均衡，实现数字视频信号的远程传输◆可选时钟恢复处理，延长信号的传输距离，减少数据丢失，保证高品质的高清信号质量◆支持外同步信号输入，实现场逆程切换◆多层PCB电路板设计，抗干扰性能强◆掉电记忆功能，确保断电后矩阵状态数据不改变◆可选RS-232、RS-422、RS-485以及以太网RJ45接口。
产品概述随着技术的发展和对高清晰图像的要求，高清信号已成为安防监控、指挥调度、会议会商等领域应用的首选，然而现实中还是存在同时需要模拟、数字接入，标清、高清接入的情况，原有的实现方式是通过多台不同类型矩阵切换器（VGA/RGB/VIDEO/DVI）来共同实现，系统规模较庞大，对系统控制要求复杂，同时不利于系统的后期的维护与扩充。
是否存在可切换不同的信号类型以及对现有输入/输出或信号格式的变化提供经济有效的升级路径，由此，A TER AGP-P派克系列高清数字混合矩阵应运而生。
AGP-P派克系列是一款将多路数字信号和模拟信号整合于一体的真正模块化、高性能专业混合高清数字矩阵切换器，专门针对中、大型监控系统、指挥系统以及与传统模拟矩阵组网而设计，完全满足数字和模拟混合、标清与高清系统混合构建的需求。
他支持多达36个独立板卡输入、36个独立板卡输出，144个显示设备独立显示；兼容VGA/DVI/HDMI/VIDEO/SDI/光纤/双绞线等格式信号类型，通过矩阵内部处理转化为DVI高清格式/光纤/双绞线输出；硬件系统提供独立的信号并行优化处理，使信号传输衰减降至最低，将输入信号完美无损地还原至输出端。
AGP-P派克系列结合了先进的FPGA硬件技术、信号并行算法、视频倍线处理和模拟矩阵切换器的可靠性和高性能，同时具有模块化矩阵切换器设计的高效率。
有助于集成商保证可靠的系统操作和数字模拟设备信号的充分兼容性。
得益于AGP-P派克系列高清混合矩阵，多种类型信号能够被任意整合，只利用一个控制单元即可实现整个系统的智能控制。
AGP-P派克系列还极大节省机架空间，减少空间占有率。
AGP-P派克系列混合高清矩阵切换器的核心是一个可现场配置的机箱，采用灵活的板卡式设计，非常适合于在最短的时间内花费最小的人力成本来调整来安装新的或替换已有的矩阵切换板卡。
独特的支持热插拔的卡槽设计能将每张板卡快速地排列在其自身的平面上。
安装矩阵切换板卡无需拆卸切换器，甚至不必从机架上拆除先前已安装的板卡。

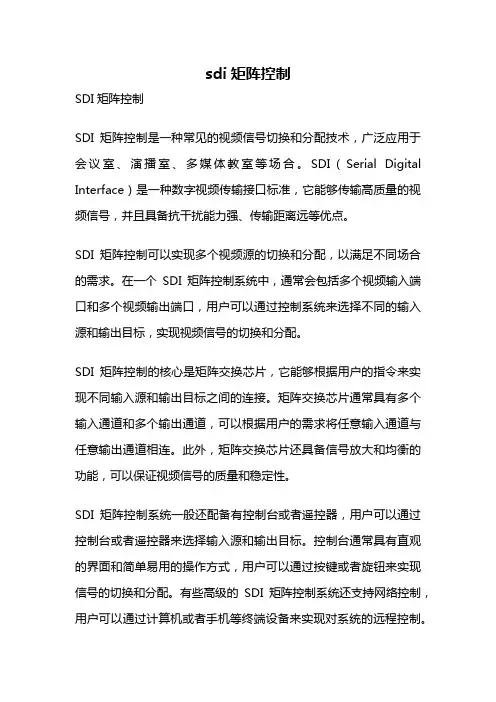

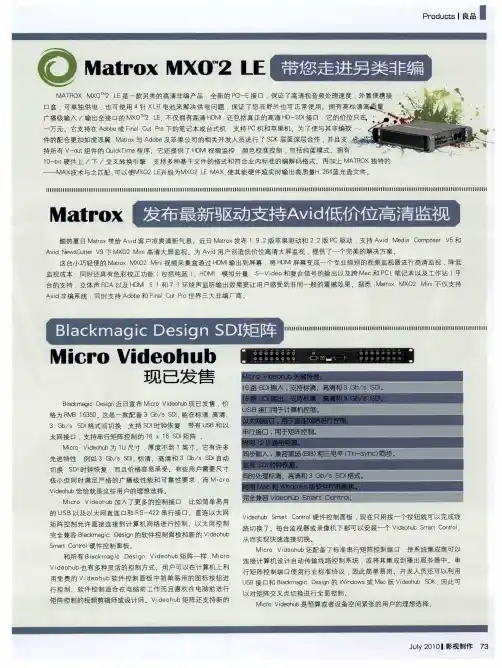

sdi矩阵控制SDI矩阵控制SDI矩阵控制是一种常见的视频信号切换和分配技术，广泛应用于会议室、演播室、多媒体教室等场合。
SDI（Serial Digital Interface）是一种数字视频传输接口标准，它能够传输高质量的视频信号，并且具备抗干扰能力强、传输距离远等优点。
SDI矩阵控制可以实现多个视频源的切换和分配，以满足不同场合的需求。
在一个SDI矩阵控制系统中，通常会包括多个视频输入端口和多个视频输出端口，用户可以通过控制系统来选择不同的输入源和输出目标，实现视频信号的切换和分配。
SDI矩阵控制的核心是矩阵交换芯片，它能够根据用户的指令来实现不同输入源和输出目标之间的连接。
矩阵交换芯片通常具有多个输入通道和多个输出通道，可以根据用户的需求将任意输入通道与任意输出通道相连。
此外，矩阵交换芯片还具备信号放大和均衡的功能，可以保证视频信号的质量和稳定性。
SDI矩阵控制系统一般还配备有控制台或者遥控器，用户可以通过控制台或者遥控器来选择输入源和输出目标。
控制台通常具有直观的界面和简单易用的操作方式，用户可以通过按键或者旋钮来实现信号的切换和分配。
有些高级的SDI矩阵控制系统还支持网络控制，用户可以通过计算机或者手机等终端设备来实现对系统的远程控制。
SDI矩阵控制技术在视频会议系统中扮演着重要的角色。
在一个视频会议系统中，通常会有多个摄像头和多个显示设备，SDI矩阵控制系统可以实现摄像头和显示设备之间的灵活切换和分配。
例如，在一个多摄像头的视频会议系统中，用户可以通过SDI矩阵控制系统来选择不同的摄像头作为当前的视频源，从而实现不同角度的拍摄和显示。
除了在视频会议系统中的应用，SDI矩阵控制技术还广泛应用于演播室、多媒体教室等场合。
在一个演播室中，通常会有多个摄像头和多个显示设备，SDI矩阵控制系统可以实现不同摄像头和显示设备之间的切换和分配，以满足不同节目的需求。
在一个多媒体教室中，SDI矩阵控制系统可以将教师的电脑、学生的电脑和投影仪等设备连接起来，实现教学内容的切换和分配。

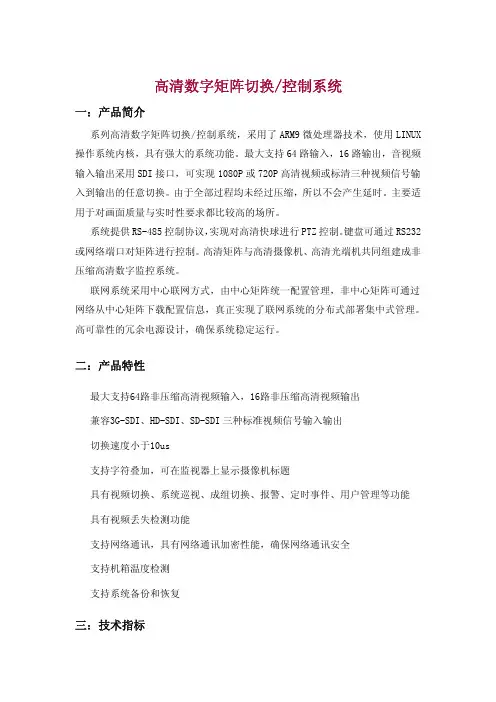

高清数字矩阵切换/控制系统一：产品简介系列高清数字矩阵切换/控制系统，采用了ARM9微处理器技术，使用LINUX 操作系统内核，具有强大的系统功能。
