思科网络设备配置

四川机电职业技术学院实习报告题目：网络设备配置与管理指导教师：***学生姓名：***专业年级：12网络6班一、《网络设备配置与管理》实习成绩评定表一、实习任务及要求1、实习任务（1）熟悉packet tracer模拟软件的使用；（2）熟练掌握静态路由和动态路由的配置方法；（3）掌握基本子网划分和VLSM的方法；2、实习要求（1）实习时间：一周（2）实习报告字体：宋体，正文字号：小四，行间距：单倍。

（3）必须有封面，目录（可选），总结，页码，实习报告第二页为成绩评定表。

二、指导教师评语：指导教师签名年月日三、成绩评定：实习报告成绩（40%）：实习出勤成绩（30%）：平时实验成绩（30%）：总成绩：一．IP地址规划1.Ospf192.168.0.0/24192.168.0.0 0000000192.168.0.0/25 ....... 1 192.168.0.1-192.168.0.126192.168.0.128/25192.168.0.01 000000192.168.0.128/26........2 192.168.0.129-192.168.0.190192.168.0.192/26........3 192.168.0.193-192.168.0.2542.Eigrp192.168.1.0/24192.168.1.0/25..........1 192.168.0.1-192.168.0.126192.168.1.128/26........2 192.168.0.129-192.168.0.190192.168.1.192/26........3 192.168.0.193-192.168.0.254（方法：从里面最大的主机数开始划分如100、50、40，先从给100划分就是2的n次方减去2要大于等于100，要要最接近主机数从而使浪费的ip最少，这里的n取7最合适）二．OSPF区域配置1.在OSPF1、OSPF2和OSPF Border（不包括S0/0/0接口）三台路由器上运行OSPF协议。

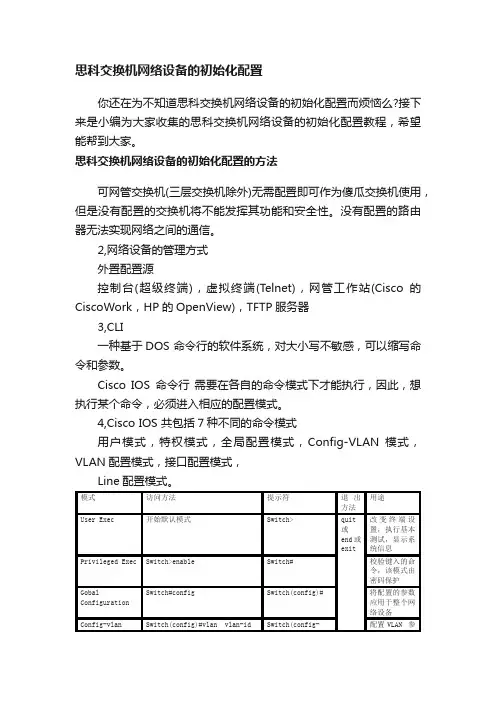

思科交换机网络设备的初始化配置你还在为不知道思科交换机网络设备的初始化配置而烦恼么?接下来是小编为大家收集的思科交换机网络设备的初始化配置教程，希望能帮到大家。

思科交换机网络设备的初始化配置的方法可网管交换机(三层交换机除外)无需配置即可作为傻瓜交换机使用，但是没有配置的交换机将不能发挥其功能和安全性。

没有配置的路由器无法实现网络之间的通信。

2,网络设备的管理方式外置配置源控制台(超级终端)，虚拟终端(Telnet)，网管工作站(Cisco的CiscoWork，HP的OpenView)，TFTP服务器3,CLI一种基于DOS 命令行的软件系统，对大小写不敏感，可以缩写命令和参数。

Cisco IOS命令行需要在各自的命令模式下才能执行，因此，想执行某个命令，必须进入相应的配置模式。

4,Cisco IOS 共包括7种不同的命令模式用户模式，特权模式，全局配置模式，Config-VLAN 模式，VLAN配置模式，接口配置模式，Line配置模式。

模式访问方法提示符退出方法用途User Exec 开始默认模式Switch> quit或end或exit 改变终端设置，执行基本测试，显示系统信息Privileged Exec Switch>enable Switch# 校验键入的命令，该模式由密码保护Gobal Configuration Switch#config Switch(config)# 将配置的参数应用于整个网络设备Config-vlan Switch(config)#vlan vlan-id Switch(config-配置VLAN 参vlan)# 数。

VLAN configuration Switch#vlan database Switch(vlan)# 在VLANdatabase 中为VLAN 1-1005配置VLAN 参数Interface Configuration Switch(config)#interface Switch(config-if)#为Ethernetinterfaces等配置参数Line Configuration Switch#line Switch(config-line)#为terminalline 配置参数5,帮助，在#提示符后输入 ? 可查看那些命令可用6，命令的简略方式 show running-config 可简写成sh run7，no执行命令相反的活动如 no shutdown，将命令恢复默认值如no speed8,使用CiscoNetwork Assistant配置交换机团体和集群，团体最多容纳40个连接网络设备的设备组，Network Assintant 使用Cisco Discovery Protocol的自动查找能力来找出合格的网络设备，并将它添加到团体中。

引言概述：在现代网络中，路由器是连接计算机网络的关键设备之一。

其中思科路由器是业界认可的品牌，并且广泛应用于企业和家庭网络中。

本文将详细介绍如何配置思科路由器，帮助读者了解和掌握路由器配置的基本知识和技巧。

正文内容：一、连接路由器1.检查硬件连接：确保所有线缆正确插入路由器和计算机的相应端口。

2.配置本地网络：通过计算机的网络设置，将本地IP地质和子网掩码设置为与路由器相同的网段。

二、路由器基本设置1.登录路由器：通过输入默认的IP地质（一般为192.168.1.1或192.168.0.1）在浏览器中访问路由器的登录页面，输入管理员用户名和密码。

2.修改管理员密码：为了增加路由器的安全性，第一次登录时应该修改管理员密码。

3.更新路由器固件：使用最新的路由器固件可以提供更好的性能和安全性。

4.配置时间和日期：确保路由器的时间和日期正确，这对于日志记录和网络安全非常重要。

三、WAN设置1.配置接入类型：根据网络服务提供商的要求，选择正确的接入类型，例如DHCP、静态IP等。

2.配置PPPoE连接：如果使用PPPoE方式拨号上网，需要输入提供商提供的用户名和密码进行配置。

3.配置动态DNS：如果需要使用动态DNS功能，可以在此处输入相应的信息。

四、LAN设置1.设置局域网IP地质：为路由器设置一个唯一的IP地质，在同一网段内没有重复的IP。

2.配置DHCP服务器：启用DHCP服务器功能，为连接到路由器的设备动态分配IP地质。

3.设置无线网络：为无线网络设置SSID和安全密码，并配置其他相关选项，如频段、通道等。

五、高级设置1.配置端口转发：如果需要将外部访问域名映射到内部服务器，可以在此处进行端口转发配置。

2.配置虚拟专用网络（VPN）：为用户提供远程访问网络的安全通道。

3.设置防火墙规则：根据网络需求设置适当的防火墙规则来保护网络安全。

4.配置质量服务（QoS）：可以通过设置QoS规则提高特定应用程序或设备的网络性能。

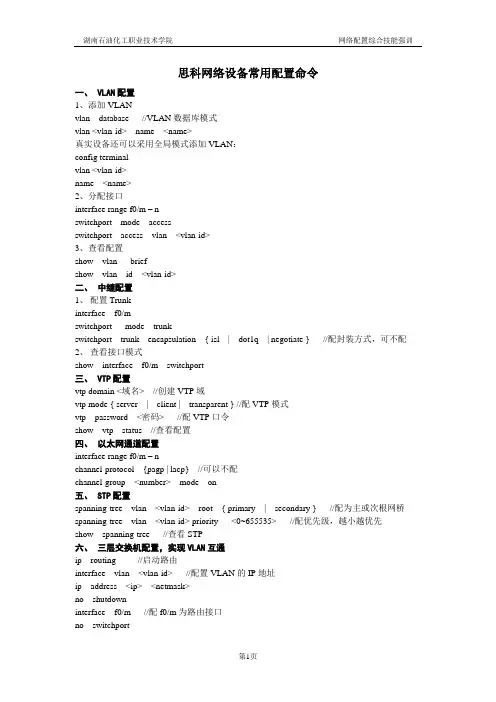

思科网络设备常用配置命令一、VLAN配置1、添加VLANvlan database //VLAN数据库模式vlan <vlan-id> name <name>真实设备还可以采用全局模式添加VLAN：config terminalvlan <vlan-id>name <name>2、分配接口interface range f0/m – nswitchport mode accessswitchport access vlan <vlan-id>3、查看配置show vlan briefshow vlan id <vlan-id>二、中继配置1、配置Trunkinterface f0/mswitchport mode trunkswitchport trunk encapsulation { isl | dot1q | negotiate } //配封装方式，可不配2、查看接口模式show interface f0/m switchport三、VTP配置vtp domain <域名> //创建VTP域vtp mode { server | client | transparent } //配VTP模式vtp password <密码> //配VTP口令show vtp status //查看配置四、以太网通道配置interface range f0/m – nchannel-protocol {pagp | lacp} //可以不配channel-group <number> mode on五、STP配置spanning-tree vlan <vlan-id> root { primary | secondary } //配为主或次根网桥spanning-tree vlan <vlan-id> priority <0~655535> //配优先级，越小越优先show spanning-tree //查看STP六、三层交换机配置，实现VLAN互通ip routing //启动路由interface vlan <vlan-id> //配置VLAN的IP地址ip address <ip> <netmask>no shutdowninterface f0/m //配f0/m为路由接口no switchport七、静态路由与默认路由配置ip route <network> <netmask> <下一跳地址> //静态路由ip route 0.0.0.0 0.0.0.0 <下一跳地址> //默认路由八、单臂路由配置int f0/xno shutdown （模拟设备小凡用no switchport)int f0/x.1encapsulation dot1q <vlan-id>ip address <ip> <netmask>九、RIP协议配置router ripversion {1 | 2} //选择版本，默认为版本1no auto-summary //关闭路由汇总network <网络地址> //宣告网段redistribute ospf <ospf进程号> //重分发OSPF路由协议十、OSPF协议配置router ospf <进程号>network <网络地址> <反向掩码> area <区域号>redistribute rip //路由重分发十一、HSRP配置interface f0/mstandby <HSRP组号> ip <虚拟IP> //配为HSRP成员standby <HSRP组号> priority <0~255> //配优先级，高的为活跃路由器standby <HSRP组号> preempt //配占先权十二、访问控制列表1、标准ACLaccess-list <1~99> permit | deny <源地址> <反向掩码>interface f0/mip access-group <表号> {in | out }2、扩展ACLaccess-list <100~199> {permit | deny} <协议> <源地址> <反向掩码> <目的地址> <反向掩码> eq 端口3、命名ACLip access-list {standard| extend } <ACL表名>permit | deny <源地址> <反向掩码>{permit | deny} <协议> <源地址> <反向掩码> <目的地址> <反向掩码> eq 端口4、定时ACLtime-range <时间范围名称>periodic <星期X英文> hh:mm to <星期X英文> hh:mm //定义一个时间周期absolute [start hh:mm 日月年] [ end hh:mm 日月年] //定义绝对时间access-list <100~199> {permit | deny} <协议> <源地址> <反向掩码> <目的地址> <反向掩码> eq 端口time-range <时间范围名称> //配ACL时引入时间范围十三、网络地址转换1、静态NATip nat inside soure static <私有IP> <公有IP>interface f0/m //内部端口启用NATip nat insideinterface s1/n //外部端口启用NATip nat outside2、动态NATaccess-list <1~99> permit | deny <源地址> <反向掩码>ip nat pool <地址池名> <开始公有IP> <结束公有IP> netmask <掩码>ip nat inside soure list <ACL表号> pool <地址池名> [overload] //配地址复用加overload 十四、PPP认证1、PAP认证interface serial 0/0encapsulation pppip address <IP地址> <掩码>主认证方：username user_name password 0 pass_wordppp authentication pap被认证方：配置认证用户名和密码Router(config-if)# ppp pap sent-username user_name password 0 pass_word2、CHAP认证主认证方：配置认证用户名和密码Router(config)# username user_name password 0 pass_word启用CHAP认证Router(config-if)# ppp authentication chap配置认证用的用户名Router(config-if)# ppp chap hostname user_name被认证方：配置认证用户名和密码Router(config)# username user_name password 0 pass_word配置认证用的密码Router(config-if)# ppp chap password 0 pass_word优先使用username设置的密码;没有再用ppp chap设置的。

思科交换机路由基本配置命令常用命令1.配置接口：interface {interface_type} {interface_number}2.配置IP地址：ip address {IP_address} {subnet_mask}3.配置默认网关：ip default-gateway {default_gateway_IP}4.开启接口：no shutdown5.配置路由协议：router {routing_protocol}6.配置路由器ID：router-id {router_ID}7.配置路由信息：network {network_address} {subnet_mask}8.配置静态路由：ip route {destination_network} {subnet_mask}{next-hop_IP}9.配置动态路由：router {routing_protocol} {network_address}10.保存配置：copy running-config startup-config注意：上述命令仅作为参考，具体配置应根据实际环境和设备型号进行调整。

下面是一些基本的 Cisco 交换机路由配置命令:1.配置 hostname: hostname <name>2.配置 IP 地址: interface <interface> 后进入接口模式，再输入 ipaddress <ip address> <subnet mask>3.配置默认路由: ip route 0.0.0.0 0.0.0.0 <next hop IP>4.启用路由协议: router <protocol> (例如: router rip)5.配置路由连接: network <network address> (例如: network192.168.1.0)6.查看路由表: show ip routeCisco 交换机路由配置步骤1.进入配置模式：configure terminal2.配置 IP 地址和子网掩码：interface [interface-name] ; ip address[ip-address] [subnet-mask]3.配置默认路由：ip route 0.0.0.0 0.0.0.0 [next-hop-IP-address]4.启用路由协议：router [protocol-name] (如：router ospf)5.配置路由协议参数： [protocol-name] [process-id] (如：ospf 1)6.配置路由连接：network [network-address] [wildcard-mask] area[area-id] (如：network 192.168.1.0 0.0.0.255 area 0)7.保存配置：copy running-config startup-config8.退出配置模式：exit。

干货！思科网络设备配置命令大全础配置1思科设备管理基础命令enable 从用户模式进入特权模式configure terminal 进入配置模式interface g0/0进入千兆以太网接口g0/0ip address 172.16.0.1 255.255.0.0配置接口的 ip 地址no shutdown 开启接口line vty 0 4进入虚拟终端 vty 0 - vty 4password CISCO配置认证密码login 用户要进入路由器，需要先进行登录exit 退回到上一级模式enable password CISCO配置进入特权模式的密码，密码不加密end 直接回到特权模式show int g0/0 显示 g0/0 接口的信息hostname Terminal-Server 配置路由器的主机名enable secret ccielab 配置进入特权模式的密码，密码加密no ip domain-lookup 路由器不使用 DNS 服务器解析主机的 IP地址logging synchronous 路由器上的提示信息进行同步，防止信息干扰我们输入命令no ip routing 关闭路由器的路由功能ip default-gateway 10.1.14.254 配置路由器访问其他网段时所需的网关show line 显示各线路的状态line 33 48 进入 33-48 线路模式transport input all 允许所有协议进入线路int loopback0 进入 loopback0 接口ip host R1 2033 1.1.1.1 为 1.1.1.1 主机起一个主机名alias exec cr1 clear line 33 为命令起一个别名privilege exec level 0 clear line把命令 clear line 的等级改为 0,在用户模式下也可以执行它banner motd 设置用户登录路由器时的提示信show ip int brief 查看接口状态2VLAN相关命令vlan X 创建VLAN Xname SPOTO 将VLAN X命名为SPOTOexit 退出当前模式interface e0/0 进入以太网接口e0/0switchport mode access 将二层接口设置为接入模式switchport access vlan X 将接口划入vlan Xinterface e0/1switchport trunk encapsulation dot1q trunk链路封装协议为 802.1qswitchport mode trunk 将二层接口配置模式为 trunkswitchport trunk allow vlan X trunk接口单独放行某个 vlan。

思科路由器基本配置教程思科路由器配置过程还是比较复杂的，需要考虑的因素很多，特别在安全方面。

其实没必要把路由器想的那么复杂，其实路由器就是一个具有多个端口的计算机，只不过它在网络中起到的作用与一般的PC不同而已。

如何才能真正的做好思科路由器的配置工作下面，我们就针对这个问题详细的介绍一下。

思科路由器的简介所有思科路由器配置的IOS都是一个嵌入式软件体系结构。

和普通计算机一样，路由器也需要一个操作系统，思科把这个操作系统叫作思科互联网络操作系统，也就是我们知道的IOS。

思科IOS软件提供以下网络服务：可扩展的网络结构、基本的路由和交换功能、可靠和安全的访问网络资。

思科命令行界面(CLI)用一个分等级的结构，这个结构需要在不同的模式下来完成特定的任务。

例如配置一个路由器的接口，用户就必须进入到路由器的接口配置模式下，所有的配置都只会应用到这个接口上。

每一个不同的配置模式都会有特定的命令提示符。

EXEC为IOS软件提供一个命令解释服务，当每一个命令键入后EXEC便会执行该命令。

在第一次进行思科路由器配置的时候，我们需要从console端口来进行配置。

以下就是如何连接到控制端口及设置虚拟终端程序的方法：(1)使用rollover线和一个RJ45和DB9或者DB25的转换适配器连接路由器控制端口和终端计算机。

如何连接到思科路由器的控制端口：控制端口(consoleport)和辅助端口(AUXport)是思科路由器的两个管理端口，这两个端口都可以在第一次进行思科路由器配置时使用，但是我们一般都推荐使用控制端口，因为并不是所有的路由器都会有AUX端口。

(2)当路由器第一次启动时，默认的情况下是没有网络参数的，路由器不能与任何网络进行通信。

所以我们需要一个RS-232ASCLL终端或者计算机仿真ASCLL终端与控制端口进行连接。

(3)连接到CONSOLE端口的方法连接线缆：连接到console端口我们需要一根rollover 线缆和RJ-45转DB-9的适配器。

思科路由器配置命令详解及实例思科路由器配置命令详解及实例一、路由器基本配置1.1 登录路由器为了配置和管理思科路由器，您需要登录到路由器的控制台或通过远程登录方式。

使用以下命令登录路由器，并进行必要的身份验证：```Router> enableRouterconfigure terminalEnter configuration commands, one per line： End with TL/Z：Router(config)hostname [路由器名称]Router(config)enable secret [密码]Router(config)line console 0Router(config-line)password [密码]Router(config-line)logging synchronousRouter(config-line)exitRouter(config)line vty 0 4Router(config-line)password [密码]Router(config-line)logging synchronous```1.2 配置接口接下来，您需要配置路由器的接口，以便与其他网络设备进行通信。

使用以下命令配置接口：```Router(config)interface [接口类型] [接口编号]Router(config-if)ip address [IP地址] [子网掩码]Router(config-if)no shutdownRouter(config-if)exit```二、路由配置2.1 静态路由静态路由是手动配置的路由项，将特定的网络目的地与下一跳路由器关联起来。

以下是配置静态路由的示例命令：```Router(config)ip route [目的网络] [子网掩码] [下一跳地址]```2.2 动态路由动态路由是通过路由协议动态学习并自动更新的路由项。

引言：局域网（LocalAreaNetwork,LAN）是一种将多台计算机和网络设备连接在一起的网络。

思科是全球知名的网络设备供应商，其产品和解决方案被广泛应用于各个规模和类型的局域网中。

本文将给您介绍思科小型局域网的配置方法。

概述：1.硬件设备选择路由器选择：根据局域网规模和需求选择合适的思科路由器型号。

交换机选择：根据局域网设备的数量和对网络速度的要求选择合适的思科交换机型号。

网络线缆选择：根据局域网的物理布局和设备之间的距离选择合适的网线类型。

2.基本网络设置IP地质分配：设置局域网各个设备的IP地质，以便它们能够相互通信。

子网掩码设置：配置子网掩码以确定IP地质的网络部分和主机部分。

默认网关设置：设置默认网关，以便局域网内的设备可以与外部网络通信。

3.VLAN配置VLAN概述：介绍什么是虚拟局域网（VirtualLocalAreaNetwork,VLAN）以及其在思科小型局域网中的应用。

VLAN创建：创建和配置VLAN，在局域网内划分不同的广播域。

VLAN间路由：配置VLAN间的路由，实现跨VLAN的通信。

4.安全配置访问控制列表：创建和配置访问控制列表，限制对网络资源的访问。

端口安全策略：配置端口安全以保护局域网免受未授权的设备访问。

802.1X认证：设置IEEE802.1X认证，确保只有经过授权的设备可以接入局域网。

5.监控和故障排查设备监控：使用思科网络设备的监控功能，实时监测局域网的性能和健康状态。

日志记录和分析：配置设备的日志记录，帮助排查和解决局域网故障。

远程管理：使用远程管理工具对思科网络设备进行管理和故障排查。

总结：思科小型局域网配置是一个综合性的过程，需要考虑硬件设备选择、基本网络设置、VLAN配置、安全配置以及监控和故障排查等方面。

通过正确地配置思科设备，可以确保小型局域网的正常运行和安全性。

在进行配置时，应根据实际情况进行灵活调整，并定期进行网络性能和安全性的评估和更新。

思科路由器配置教程思科路由器配置教程1、硬件准备1.1 路由器选购1.2 网线连接1.3 电源连接2、系统登录2.1 打开浏览器2.2 输入默认IP地质2.3 输入用户名和密码2.4 登录路由器管理界面3、基本配置3.1 修改设备名称3.2 设置系统时间3.3 配置DNS服务器3.4 设置路由器登录密码3.5 保存配置4、网络接口配置4.1 查看接口信息4.2 配置IP地质4.3 配置子网掩码4.4 配置默认网关4.5 激活接口4.6 保存配置5、路由配置5.1 静态路由配置5.2 动态路由配置5.3 路由优先级配置5.4 保存配置6、网络服务配置6.1 DHCP服务器配置 6.2 NAT配置6.3 ACL配置6.4 端口转发配置6.5 防火墙配置6.6 保存配置7、无线网络配置7.1 开启无线功能7.2 配置无线网络名称（SSID）7.3 配置无线密码7.4 保存配置8、安全性配置8.1 修改默认管理端口8.2 配置访问控制列表（ACL）8.3 开启SSH服务8.4 配置防火墙规则8.5 保存配置9、附件本文档附带了以下相关附件，供参考使用： - 配置示例文件- 路由器型号手册- 思科路由器常见问题解答集10、法律名词及注释- IP地质：Internet Protocol Address，即互联网协议地质，用于唯一标识网络上的设备。

- DNS服务器：Domn Name System Server，用于将域名解析为对应的IP地质。

- DHCP服务器：Dynamic Host Configuration Protocol Server，用于自动分配IP地质和其他网络配置信息给客户端设备。

- NAT：Network Address Translation，网络地质转换，用于将私有IP地质转换为公共IP地质。

- ACL：Access Control List，访问控制列表，用于控制网络流量的进出规则。

思科小型局域网配置在当今的计算机网络世界中，思科小型局域网（Cisco SmallForm-Factor Pluggable，SFFP）已经成为了构建高效、可靠和安全网络的重要组件。

这种网络设备提供了一种经济、灵活的方式来扩展和管理网络连接。

本文将详细介绍思科小型局域网配置的步骤和注意事项，帮助大家更好地掌握这一技术。

一、确定设备类型在进行思科小型局域网配置之前，首先需要确定您所使用的设备类型。

思科小型局域网设备通常包括交换机、路由器和集线器等。

根据您的网络需求和预算，选择适合您的设备型号和规格。

二、熟悉设备命令行界面配置思科小型局域网设备需要使用命令行界面（Command Line Interface，CLI）。

通过该界面，您可以输入命令来配置设备的各种参数，如IP地址、VLAN设置、安全策略等。

不同类型的思科小型局域网设备可能支持的命令有所不同，因此您需要先熟悉设备的命令行界面和常用命令。

三、配置设备管理参数在进行其他配置之前，您需要先配置设备的管理参数。

这包括设备的名称、IP地址、子网掩码和默认网关等。

这些参数将用于远程访问和管理设备。

确保您已经正确地设置了这些参数，以便在后续的配置过程中能够顺利地与设备进行通信。

四、配置网络接口思科小型局域网设备通常具有多个网络接口，用于连接不同的网络设备和计算机。

根据您的网络拓扑，您需要配置设备的接口参数，如接口类型、接口速率、MAC地址等。

确保您已经根据实际需求正确地配置了设备的接口参数。

五、配置VLAN和路由如果您的网络中存在多个逻辑子网或需要与其他网络进行通信，您需要配置VLAN和路由。

VLAN（Virtual Local Area Network）可以将物理网络设备划分为逻辑上的子网，提高网络安全性和管理效率。

而路由则可以实现在不同子网之间进行数据转发。

根据您的网络需求，合理地配置VLAN和路由参数，以确保网络的连通性和性能。

六、配置安全策略网络安全是任何网络设计的重要部分。

思科路由器配置教程1. 硬件准备1. 路由器型号选择2. 连接线材准备2. 基本网络设置1. 登录路由器管理界面- 输入默认IP地址和用户名密码进行登录2. 修改管理员账户信息及密码安全策略3. IP 地址分配与子网划分- 配置静态 IP 地址或启用 DHCP 动态获取4 . VLAN 设置- 创建虚拟局域网(VLAN)并为其指定端口5 . NAT 和 PAT 的配置- 启用 Network Address Translation (NAT) 6 . ACL（访问控制列表）的使用- 创建ACL规则，限制特定流量通过7 . VPN （Virtual Private Network）的建立a) Site-to-Site VPNi ) IPSec 加密协议ii ) GRE 协议iii ) IKE 密钥交换iv ) 认证方式8 . QoS(服务质量)设定a) 流分类i ) 标记化ii ) 分类方法iii ). DSCP码点IV). CoS值v). IPP Precedence vi.) ToS字段Vii.). MPLS EXP位VIII.).802.lp优先级 IX ).VLAN标签X ).源/目标MAC地址XI). 源/目标IP地址XII). 源/目标端口号XIII ).协议类型XIV) .应用程序b ) 流量控制i ) 速率限制ii ).拥塞避免iii.).队列管理iv.) 延迟敏感性v).带宽保证vi.）优先级调度Vii.）流量整形VIII.).排队方式9 . 路由配置- 配置静态路由或动态路由协议10 . 系统日志和监控a) 日志记录i ) 设置系统日志等级ii ). 远程登录服务器iii.) SNMP 监视器设置11. 安全策略与防火墙- 启用基本的安全功能，如访问列表、ACL 和 Zone-Based Firewall12. 文档维护及更新附件：1. 示例配置文件2. 图表和网络拓扑图示例法律名词及注释：1.NAT：Network Address Translation（网络地址转换），一种将私有 IP 地址映射为公共 IP 地址的技术。

网络设备安装与调试考纲要求1、IPV4地址划分（判断网络号，网段）2、交换机、路由器基本知识及配置3、交换机、路由器的Telnet远程登入4、虚拟局域网VLAN的配置5、PPP协议基本配置6、静态路由、缺省路由、RIP、OSPF的基本配置7、Ipconfig、Ping、Telnet等常用命令的应用一、交换机、路由器基本配置1.配置模式切换1.用户模式进入特权模式sw>enableSw#2. 特权模式进入全局配置模式Sw#configure terminalSw(config)#3. 全局配置模式进入接口配置模式Sw(config)#interface fastEthernet 0/1Sw(config-if)#2.路由器端口IP地址的配置Router(config)#interface fastEthernet 0/1 -----进入相应接口（进入F0/1接口）Router (config-if)#no shutdown -----开启端口（路由器默认为关闭）Router (config-if)#ip address 192.168.1.1 255.255.255.0 -----设置IP地址IP地址掩码备注：输入shutdown可关闭对应的端口或（可使用图形界面）：（路由器端口默认是关闭，需要把On打钩）3.配置设备名称Switch(config)#hostname SW -----在配置模式输入hostname+名字或：二、交换机、路由器的Telnet远程登入Telnet 默认是开启，需要在设备接口配置可连通的IP地址，路由器在具体的物理接口上配置IP地址，交换机在VLAN上配置IP地址，确保PC机可以连通远程登入的设备（使用PING测试）。

可以连通在做如下操作（1）只配置登入密码Sw(config)#line vty 0 4 ---启用5条线路让5个用户接入，并进入line配置模式Switch(config-line)#password abc ----设置登录密码abcSwitch(config-line)#login ----要求密码登入（只要输入密码）（2）配置登入账号以及密码Sw(config)#username admin password admin ---------配置账号密码Sw(config)#line vty 0 4 ----启用5条线路让5个用户接入，并进入line配置模式Switch(config-line)#login local ----要求本地账号登入（需要输入账号以及密码）（3）无账号密码登入Sw(config)#line vty 0 4 ---启用5条线路让5个用户接入，并进入line配置模式Switch(config-line)#no login ----无账号密码登入注意1：在设置密码后如果无法登入，需要在输入命令login\login local，也就是login\login local需在设置完密码后输入。

思科路由器设置方法和常见配置命令思科路由器设置方法和常见配置命令思科路由器怎么设置，是我们经常遇到的问题，下面店铺准备了关于思科路由器设置方法和常见配置命令，欢迎大家参考学习!一、基本设置方式一般来说，可以用5种方式来设置Cisco思科路由器：1.Console口接终端或运行终端仿真软件的微机;2.AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连;3.通过Ethernet上的TFTP服务器;4.通过Ethernet上的TELNET程序;5.通过Ethernet上的SNMP网管工作站。

但Cisco思科路由器的第一次设置必须通过第一种方式进行,一般用超级终端通过com口进行控制。

此时终端的硬件设置如下: 波特率：9600数据位：8停止位：1奇偶校验: 无二、命令操作Cisco思科路由器所用的操作系统是IOS.共有以下几种状态：1、router>在router>提示符下，Cisco思科路由器处于用户命令状态，这时用户可以看Cisco思科路由器的连接状态，访问其它网络和主机，但不能看到和更改Cisco思科路由器的设置内容。

此时输入?并回车，可以查看到在此状态下可以用的命令。

(IOS允许你在任何时候用这种方式查看在某种状态下可以用的命令)。

在敲入enable并回车后，按照系统提示输入密码，(在新的Cisco思科路由器第一次进行调试的时候不需要输入密码，直接回车即可)进入#提示符，就可以对Cisco思科路由器进行各种操作了。

2、router#Cisco思科路由器进入特权命令状态router#后，不但可以执行所有的用户命令，还可以看到和更改Cisco思科路由器的设置内容。

此时就可以对Cisco思科路由器的名字、密码等进行设置。

3、router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时Cisco思科路由器处于全局设置状态，这时可以设置Cisco思科路由器的全局参数。

思科路由器配置命令大全思科路由器是一个集成多业务路由器，福利综合服务网络路由器，以及获得回报的网络路由器。

那么，下面小编将为大家介绍思科路由器配置命令以及思科路由器型号，请详细阅读下文。

一、思科路由器配置命令1、配置命令show running config 显示所有的配置show versin 显示版本号和寄存器值shut down 关闭接口no shutdown 打开接口ip add +ip地址配置IP地址secondary+IP地址为接口配置第二个IP地址show interface+接口类型+接口号查看接口管理性show controllers interface 查看接口是否有DCE电缆show history 查看历史记录show terminal 查看终端记录大小hostname+主机名配置路由器或交换机的标识config memory 修改保存在NVRAM中的启动配置exec timeout 0 0 设置控制台会话超时为0service password-encryptin 手工加密所有密码enable password +密码配置明文密码ena sec +密码配置密文密码line vty 0 4/15 进入telnet接口password +密码配置telnet密码line aux 0 进入AUX接口password +密码配置密码line con 0 进入CON接口password +密码配置密码bandwidth+数字配置带宽no ip address 删除已配置的IP地址show startup config 查看NVRAM中的配置信息copy run-config atartup config 保存信息到NVRAMwrite 保存信息到NVRAMerase startup-config 清除NVRAM中的配置信息show ip interface brief 查看接口的谪要信息banner motd # +信息 + # 配置路由器或交换机的描素信息description+信息配置接口听描素信息vlan database 进入VLAN数据库模式vlan +vlan号+ 名称创建VLANswitchport access vlan +vlan号为VLAN为配接口interface vlan +vlan号进入VLAN接口模式ip add +ip地址为VLAN配置管理IP地址vtp+service/tracsparent/client 配置SW的VTP工作模式vtp +domain+域名配置SW的VTP域名vtp +password +密码配置SW的密码switchport mode trunk 启用中继no vlan +vlan号删除VLANshow spamming-tree vlan +vlan号查看VLA怕生成树议2. 路由器配置命令ip route+非直连网段+子网掩码+下一跳地址配置静态/默认路由show ip route 查看路由表show protocols 显示出所有的被动路由协议和接口上哪些协议被设置show ip protocols 显示了被配置在路由器上的路由选择协议,同时给出了在路由选择协议中使用的定时器等信息router rip 激活RIP协议network +直连网段发布直连网段interface lookback 0 激活逻辑接口passive-interface +接口类型+接口号配置接口为被动模式debug ip +协议动态查看路由更新信息undebug all 关闭所有DEBUG信息router eigrp +as号激活EIGRP路由协议network +网段+子网掩码发布直连网段show ip eigrp neighbors 查看邻居表show ip eigrp topology 查看拓扑表show ip eigrp traffic 查看发送包数量router ospf +process-ID 激活OSPF协议network+直连网段+area+区域号发布直连网段show ip ospf 显示OSPF的进程号和ROUTER-IDencapsulation+封装格式更改封装格式no ip admain-lookup 关闭路由器的域名查找ip routing 在三层交换机上启用路由功能show user 查看SW的在线用户clear line +线路号清除线路二、思科路由器型号Cisco 2500 系列Cisco 2500 系列以太网和令牌环网路由器提供广泛的分支机构解决方案，包括集成的路由器/集线器和路由器/访问服务器模型。

思科的路由器配置及H3C交换机命令详解思科路由器配置在网络设备中，路由器是一个重要的组件，用于将数据包从一个网络传输到另一个网络。

思科公司是一个广泛使用的路由器制造商，下面将详细介绍思科路由器的配置。

一、连接到路由器1. 打开终端程序，输入路由器的IP地址。

例如：192.168.1.12. 输入用户名和密码以登录路由器的管理界面。

默认情况下，用户名为"admin"，密码为空。

3. 成功登录后，将进入路由器的配置界面。

二、基本配置1. 设置路由器的主机名。

使用以下命令：hostname 路由器名称2. 配置路由器的IP地址和子网掩码。

使用以下命令：interface GigabitEthernet0/0ip address 192.168.1.1 255.255.255.0这里的“GigabitEthernet0/0”是代表路由器的接口名称，具体根据路由器型号和配置来定。

三、路由配置1. 配置静态路由。

使用以下命令：ip route 目标网络子网掩码下一跳IP地址例如，要将数据包发送到目标网络192.168.2.0/24，下一跳IP地址为192.168.1.2：ip route 192.168.2.0 255.255.255.0 192.168.1.22. 配置动态路由。

使用以下命令：router ospf 进程号network 目标网络区域号例如，将192.168.1.0/24和192.168.2.0/24添加到OSPF进程号为1的区域0：router ospf 1network 192.168.1.0 0.0.0.255 area 0network 192.168.2.0 0.0.0.255 area 0H3C交换机命令详解H3C交换机是一种高级网络设备，用于在局域网中转发数据包。

下面将详细介绍H3C交换机的配置命令。

一、连接到交换机1. 打开终端程序，使用Console或SSH连接到交换机。

思科路由器配置教程思科路由器是一种常见的网络设备，用于连接多个网络和设备，实现互联网的接入和共享。

想要正确地配置思科路由器，需要清楚了解路由器的基本知识和配置步骤。

下面是思科路由器配置的详细教程，帮助您正确地配置和管理路由器。

第一步，连接路由器。

将路由器的电源适配器插入电源插座，并连接路由器的WAN口（广域网口）与宽带调制解调器的LAN口（局域网口）通过以太网线相连。

然后，使用另一根以太网线将路由器的LAN口与计算机相连。

第二步，登录路由器。

打开您的计算机上的任一网页浏览器，输入路由器的默认管理地址（一般为192.168.1.1）并按下回车键。

系统将要求输入用户名和密码。

根据路由器型号，输入相应的用户名和密码（默认情况下用户名为admin，密码为空或admin）。

第三步，检查和修改路由器的基本配置。

在登录成功后，您将进入路由器的配置页面。

在该页面上，您可以查看和修改路由器的各项基本配置，如无线网络名称（SSID）、无线密码以及管理密码等。

请根据自己的需求进行相应的修改，并将新的配置保存。

第四步，配置互联网连接方式。

根据您的网络服务提供商的要求，选择适当的互联网连接类型。

一般情况下，可以选择DHCP自动获取IP地址。

如果您的网络需要静态IP地址，请选择PPPoE，并输入提供商提供的用户名和密码等相关信息。

第五步，设置路由器的无线网络。

在无线设置页面上，您可以配置无线网络的名称（SSID）、加密方式和密码等。

建议启用WPA2加密方式，并设置足够复杂的无线密码以提高网络安全性。

点击保存按钮，使设置生效。

第六步，配置网络地址转换（NAT）。

在NAT设置页面上，您可以配置路由器的NAT功能，用于将局域网内部的IP地址转换成全球唯一的公网IP地址。

默认情况下，路由器会自动启用NAT功能，一般不需要进行额外的设置。

第七步，配置端口转发（Port Forwarding）。

如果您需要在局域网内访问外部网络中的服务器，可以通过端口转发功能实现。
