实验报告：音频信号光纤传输（本报告仅供参考，每个同学应根据指导老师讲解和实际实验过程自行撰写）实验目的：1、 学习音频信号光纤传输系统的基本结构和各部件的选配原则。
2、 熟悉光纤传输系统中电光/光电转换器件的基本性能。
3、训练如何在音频信号光纤传输系统中获得较好的信号传输质量。
实验仪器TKGT-1型音频信号光纤传输实验仪 信号发生器 双踪示波器实验原理光纤，又名光导纤维，是20世纪70年代为光通信而发展起来的一种新型材料，具有损耗低、频带宽、耐高温、绝缘性好、抗电磁干扰、光学特性好等优点。
1970年，美国康宁公司率先研制出了世界上第一根传输衰减损耗小于20dB/km 的石英光纤。
目前，普通单模光纤的传输损耗在工作波长为1550纳米窗口损耗小于0.2dB/km ，在1310纳米窗口小于0.3 dB/km 。
目前商用光纤制作工艺多为渐变折射率芯层光纤。
从传输模式来说，光纤分为单模和多模两种；从结构上来说，分为普通光纤和特殊光纤，普通光纤包括单模和多模光纤，特殊光纤包括保偏光纤、单偏振光纤和塑料光纤等。
普通光纤的外径为125微米，单模光纤芯径为5-10微米，多模光纤芯径为50、62.5、80、100微米，加护套总直径约为1毫米。
目前通信干线用光纤一般为单模光纤，光纤工作波长为1550纳米。
一般光纤的结构是由导光的纤芯和周围包覆的涂层组成。
光纤的工作基础是光的全反射。
由于纤芯的折射率大于涂层的折射率，当光从纤芯射向涂层，且入射角大于临界角，则射入的光在界面上产生全反射，成“之”字形前进，传播到圆柱形光纤的另一端而发射出去，这就是光纤的传光原理。
附：光的全反射原理根据光的反射和折射定律，即11θθ=' 2211sin n sin n θθ= 若n1>n2，横线上为2，下为1介质，即光由光密介质射入光疏介质，且入射角大于临界角，即c θθ>时，就发生光的全反射现象。
由于在临界状态下，22πθ=，代入上式，则⎪⎪⎭⎫⎝⎛=12c n n arcsin θ ，称为全反射临界角。
光纤音频信号传输技术实验报告光纤音频信号传输技术实验报告引言：光纤技术作为一种高速、大容量的信息传输方式，已经在通信领域得到广泛应用。
然而，在音频信号传输方面，光纤技术的应用相对较少。
本实验旨在探究光纤音频信号传输技术的可行性，并对其性能进行评估。
一、实验原理光纤音频信号传输技术是利用光纤的高速传输特性，将音频信号转换为光信号进行传输。
具体实现过程包括：音频信号输入端通过调制电路将音频信号转换为光调制信号，然后通过光纤传输，再经过解调电路将光信号转换为音频信号输出到接收端。
二、实验设备和材料1. 音频信号发生器2. 光调制器3. 光解调器4. 光纤传输线5. 音频信号接收器6. 示波器7. 光源和光探测器三、实验步骤1. 将音频信号发生器与光调制器连接，调节发生器输出音频信号。
2. 将光调制器与光解调器连接，通过光纤传输线连接两者。
3. 将光解调器与音频信号接收器连接。
4. 调节光源和光探测器，使其适应光纤传输。
5. 打开音频信号发生器和音频信号接收器，并调节参数使音频信号传输正常。
6. 使用示波器对传输后的音频信号进行波形分析。
四、实验结果与分析经过实验，我们成功地实现了光纤音频信号的传输。
通过示波器观察到的波形显示，传输后的音频信号与输入信号基本一致，没有明显的失真和衰减。
这证明了光纤音频信号传输技术的可行性。
在实验过程中，我们还注意到了一些问题。
首先，光纤传输线的质量对音频信号的传输质量有很大影响。
如果光纤传输线质量较差，信号衰减较大，可能导致音频信号的失真。
因此，在实际应用中，应选择质量良好的光纤传输线。
其次，光调制器和光解调器的性能也会影响音频信号的传输质量。
如果这两个设备的响应速度较慢，可能会导致音频信号的延迟。
因此，在选择光调制器和光解调器时，应注意其响应速度和性能指标。
最后，光源和光探测器的选用也是影响音频信号传输质量的关键因素。
光源的亮度和光探测器的灵敏度会直接影响信号的传输距离和传输质量。
8-1 音频信号光纤传输技术实验预习要求通过预习应理解以下几个问题：1．音频信号光纤传输系统由那几个部分组成、主要器件（LED、SPD和光纤）的工作原理；2．LED调制、驱动电路工作原理3．LED偏置电流和调制信号的幅度应如何选择、；4．测量SPD光电流的I-V变换电路的工作原理。
实验目的1．熟悉半导体电光/光电器件基本性能及主要特性的测试方法；2．了解音频信号光纤传输系统的结构及各主要部件的选配原则；3．掌握半导体电光和光电器件在模拟信号光纤传输系统中的应用技术；4．学习音频信号光纤传输系统的调试技术。
实验原理一．系统的组成音频信号光纤传输系统的原理图如图8-1-1所示。
它主要包括由LED（光源）及其调制、驱动电路组成的光信号发送器、传输光纤和由光—电转换、I—V变换及功放电路组成的光信号接收器三个部分。
光源器件LED的发光中心波长必须在传输光纤呈现低损耗的0.85μｍ、1.3μｍ或1.5μｍ附近。
本实验采用中心波长0.85μｍ的GaAs半导体发光二极管作光源、峰值响应波长为0.8～0.9μｍ的硅光二极管SPD作光电检测元件。
为了避免或减少谐波失真，要求整个传输系统的频带宽度能够覆盖被传信号的频谱范围。
对于音频信号，其频谱在20Hz～20KHz 的范围内。
光导纤维对光信号具有很宽的频带，故在音频范围内，整个系统的频带宽度主要决定于发送端调制放大电路和接收端功放电路的频率特性。
图8-1-1 音频信号光纤传输系统原理图二、光纤的结构及传光原理衡量光纤信道性能好坏有两个重要指标：一是看它传输信息的距离有多远，二是看它单位时间内携带信息的容量有多大。
前者决定于光纤的损耗特性，后者决定于光纤的频率特性。
目前光纤的损耗容易做到每公里零点几dB水平。
光纤的损耗与工作波长有关，所以在工作波长的选用上，应尽量选用低损耗的工作波长。
光纤通讯最早是用短波长0.85μｍ，近来发展到能用1.3～1.55μｍ范围的波长，在这一波长范围内光纤不仅损耗低，而且“色散”也小。
音频信号光纤传输技术实验[目的要求]1.熟悉半导体电光/光电器件的基本性能及主要特性的测试方法。
2.了解音频信号光纤传输的结构及选配各主要部件的原则。
3.学习分析集成运放电路的基本方法。
[仪器设备]1.YOF—B型音频信号光纤传输技术实验仪。
2.数字万用表。
[实验原理]一．系统的组成图（1）示给出了一个音频信号直接光强调制光纤传输系统的结构原理图，它主要包括由LED及其调制、驱动电路组成的光信号发送器、传输光纤和由光电转换、I—V变换及功放电路组成的光信号接收器的三个部分。
图1 音频信号光纤传输实验系统原理图本实验采用中心波长0.85μm附近的GaAs半导体发光二极管（LED）作光源、峰值响应波长为0.8~0.9μm的硅光二极管（SPD）作光电检测元件。
由于光导纤维对光信号具有很宽的频带，故在音频范围内，整个系统的频带宽度主要决定于发送端调制放大电路和接收端功放电路的幅频特性。
二．光导纤维的结构及传光原理光纤按其模式性质通常可以分成两大类①单模光纤②多模光纤。
无论单模或多模光纤，其结构均由纤芯和包层两部分组成。
纤芯的折射率较包层折射率大，对于单模光纤，纤芯直径只有5~10μm，在一定的条件下，只允许一种电磁场形态的光波在纤芯内传播，多模光纤的纤芯直径为50μm或62.5μm ，允许多种电磁场形态的光波传播；以上两种光纤的包层直径均为125μm 。
按其折射率沿光纤截面的径向分布状况又分成阶跃型和渐变型两种光纤，对于阶跃型光纤，在纤芯和包层中折射率均为常数，但纤芯一包层界面处减到某一值后，在包层的范围内折射率保持这一值不变，根据光射线在非均匀介质中的传播理论分析可知：经光源耦合到渐变型光纤中的某些光射线，在纤芯内是沿周期性地弯向光纤轴线的曲线传播。
本实验采用阶跃型多模光纤作为信道，现应用几何光学理论进一步说明这种光纤的传光原理。
阶跃型多模光纤结构如图所示，它由纤芯和包层两部分组成，芯子的半径为a ，折射率为1n ，包层的外径为b ，折射率为2n ,且1n >2n 。
光纤音频信号传输实验报告光纤音频信号传输实验报告引言：在现代科技的快速发展下，音频信号传输技术也得到了极大的提升。
光纤作为一种高速、稳定的传输媒介，被广泛应用于音频信号传输领域。
本实验旨在通过搭建光纤音频传输系统，探究其传输效果和特点，并对比传统的电缆传输方式，以期能更好地了解光纤音频传输的优势与局限。
实验步骤：1. 实验器材准备：光纤收发器、音频源、音频放大器、音箱、电缆等。
2. 连接光纤收发器：将音频源与光纤收发器的输入端相连，将光纤收发器的输出端与音频放大器相连。
3. 连接音箱：将音频放大器与音箱相连。
4. 调试系统：打开音频源和音箱，调节音频源的音量和音箱的音量，确保音频信号正常传输。
实验结果：通过实验观察和数据分析，我们得出以下结论：1. 传输质量：光纤音频传输系统具有优异的传输质量，音频信号传输的稳定性和清晰度明显高于传统的电缆传输方式。
光纤传输不受外界电磁干扰的影响，能够减少信号失真和噪音干扰。
2. 传输距离：光纤音频传输系统的传输距离较远，可以达到几百米甚至更远的距离，而电缆传输方式的传输距离相对较短。
3. 安全性：光纤传输不产生电磁辐射和火花，具有较高的安全性，适用于一些对电磁辐射敏感的场所，如医院、实验室等。
4. 抗干扰能力：光纤传输系统具有良好的抗干扰能力，能够有效避免由于电缆传输中的电磁干扰而导致的信号失真和噪音问题。
讨论与分析：光纤音频传输系统相较于传统的电缆传输方式具有明显的优势，但也存在一些局限性。
首先，光纤传输系统的成本较高，需要专门的设备和技术支持。
其次，光纤传输系统对环境的要求较高，如温度、湿度等因素都会对传输质量产生影响。
此外，光纤传输系统在安装和维护上也相对复杂一些。
结论：通过本次实验，我们深入了解了光纤音频传输系统的特点和优势。
光纤传输具有传输质量高、传输距离远、抗干扰能力强等特点，适用于对音频传输质量要求较高的场所。
然而，光纤传输系统也存在一些限制，如成本高、环境要求高等。

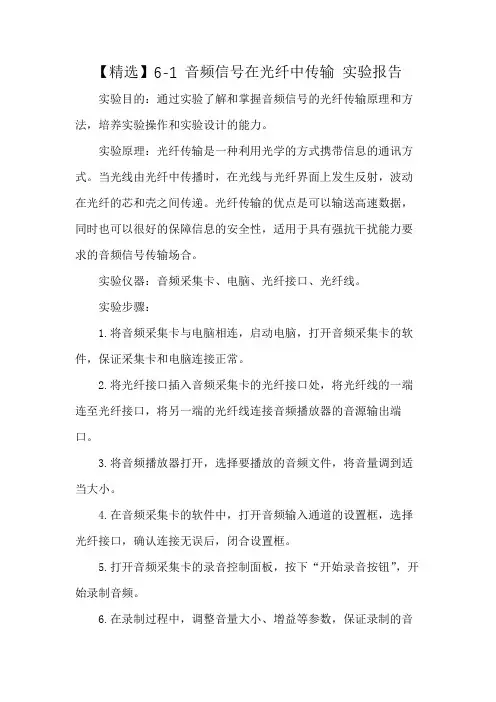

【精选】6-1 音频信号在光纤中传输实验报告
实验目的：通过实验了解和掌握音频信号的光纤传输原理和方法，培养实验操作和实验设计的能力。
实验原理：光纤传输是一种利用光学的方式携带信息的通讯方式。
当光线由光纤中传播时，在光线与光纤界面上发生反射，波动在光纤的芯和壳之间传递。
光纤传输的优点是可以输送高速数据，同时也可以很好的保障信息的安全性，适用于具有强抗干扰能力要求的音频信号传输场合。
实验仪器：音频采集卡、电脑、光纤接口、光纤线。
实验步骤：
1.将音频采集卡与电脑相连，启动电脑，打开音频采集卡的软件，保证采集卡和电脑连接正常。
2.将光纤接口插入音频采集卡的光纤接口处，将光纤线的一端连至光纤接口，将另一端的光纤线连接音频播放器的音源输出端口。
3.将音频播放器打开，选择要播放的音频文件，将音量调到适当大小。
4.在音频采集卡的软件中，打开音频输入通道的设置框，选择光纤接口，确认连接无误后，闭合设置框。
5.打开音频采集卡的录音控制面板，按下“开始录音按钮”，开始录制音频。
6.在录制过程中，调整音量大小、增益等参数，保证录制的音
频质量良好。
7.录制完毕后，停止录制，最后保存文件。
实验结果：经过实验测试，将音源通过光纤线传输到音频采集卡的效果比较理想，音色清晰饱满，无杂音，可达到很好的传输效果，适用于多种音频领域，如电视电影、歌曲音乐等方面。
实验结论：由于光纤传输具有抗干扰强、传输速度快、传输距离长等优点，因此在音频传输领域得到了广泛的应用，能够大大提高音频传输的质量和速度，也是未来音频传输领域的重要发展方向。
音频信号光纤实验报告音频信号光纤实验报告引言：音频信号光纤实验是一项重要的实验，它是研究音频信号传输和光纤通信原理的基础。
本文将介绍音频信号光纤实验的目的、实验原理、实验步骤、实验结果以及实验总结。
一、实验目的音频信号光纤实验的目的是通过实验，了解音频信号的特点以及光纤通信的原理。
通过实验，掌握如何使用光纤传输音频信号，并能够分析光纤传输中的损耗和失真情况。
二、实验原理音频信号是一种连续变化的电信号，它的频率范围通常在20Hz到20kHz之间。
光纤通信是一种利用光信号传输信息的技术，其原理是利用光的全反射特性，将光信号沿光纤传输。
在音频信号光纤实验中，我们需要将音频信号转换为光信号，并通过光纤传输到接收端。
具体的原理是，将音频信号输入到光电转换器中，光电转换器将音频信号转换为光信号，然后通过光纤传输到接收端。
接收端的光电转换器将光信号转换为音频信号。
三、实验步骤1. 准备实验所需材料和设备，包括音频信号源、光纤、光电转换器等。
2. 将音频信号源与光电转换器连接，确保连接正确。
3. 将光纤连接到光电转换器的输出端，并确保光纤连接牢固。
4. 将另一端的光纤连接到接收端的光电转换器的输入端。
5. 打开音频信号源和接收端的光电转换器，调节音频信号源的音量，观察接收端是否能够正常接收到音频信号。
6. 测量音频信号在光纤传输过程中的损耗情况，记录下相关数据。
四、实验结果通过实验，我们观察到音频信号能够成功通过光纤传输到接收端，并且能够正常播放。
在测量过程中，我们发现音频信号在光纤传输过程中会产生一定的损耗，损耗的大小与光纤的质量和长度有关。
我们还发现，如果光纤连接不牢固或者光纤质量较差，会导致音频信号的失真。
因此，在实际应用中，需要注意光纤的连接质量和选择合适的光纤。
五、实验总结通过音频信号光纤实验，我们深入了解了音频信号的特点以及光纤通信的原理。
我们掌握了如何使用光纤传输音频信号，并且能够分析光纤传输中的损耗和失真情况。
音频信号光纤传输实验研究性报告摘要：光导纤维技术是近40年发展起来的一项新兴技术，是现代信息技术的重要组成部分，其最主要的应用是光纤通信。
光纤通信是目前通信技术中最有发展前途的通信方式之一，它以光载波载送信息，光纤作为传输介质传动关在信息，具有通信容量大，传输质量高，频带宽，保密性好，抗电磁干扰性强等优点。
声音是一种低频信号，低频信号的传播受周围环境影响较大，传播范围有限，使用光纤传输音频信号可方便地解决失真，速度限制等问题，故得到越来越广泛的应用。
本实验目的在于了解光纤通信的基本工作原理，了解音频信号光纤传输系统的结构，熟悉半导体电光-光电器件的基本性能并掌握其主要特性的测试方法，学会音频信号光纤传输调试技能。
关键词：光纤通信；半导体发光二极管（LED）；调制放大电路；硅光电二极管（SPD）中图分类号：文献标识码：AExperimental study of the audio signal optical fiber transmissionexperimentSunXiaoqing（BeiJing University of Posts and Telecommunications BeiJing 100876,China）Abstract: Optical fiber engineering is a new technology developed in recent 40 years. As an important part of modern information technology, it is the most important application of fiber communication. Optical fiber communication is one of the most promising way of communication in communication technology, it takes light carrier to carry information, optical fiber as transmission medium transmission in information, has a large capacity of communication, high quality of transmission ,wide frequency band, good secrecy and strong resistance to electromagnetic interference. Sound is a kind of low frequency signal, which will be greatly influenced by the surrounding so that its transmission range is limited. The use of optical fiber transmission of audio signals can easily solve problems of distortion, speed limited and so on, thus has been accepted more and more widely. The purpose of this experiment is to understand the basic working principle of optical fiber communication, understand the structure of the audio signal optical fiber transmission system, be familiar with the basic properties of the semiconductor lighting-photoelectric device and master the main testing methods and characteristic of institute of audio signal optical fiber transmission debugging skills.Keywords: optical fiber communications; semiconductor light-emitting diode(LED); modulation amplifier circuit; silicon photodiode引言：声音为一种低频信号，以前进行音频信号传输时，通信技术中多使用一个高频信号作为载波，利用被传播音频信号对载波信号进行调频，当信号到达传输地时需进行解调，滤除高频载波。
