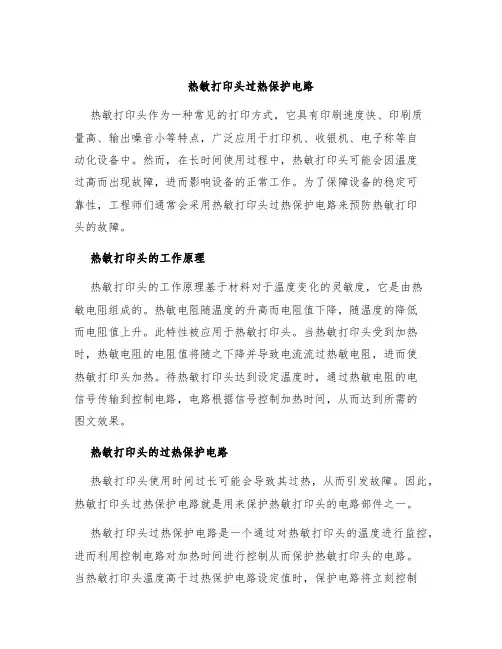

热敏打印头过热保护电路热敏打印头作为一种常见的打印方式，它具有印刷速度快、印刷质量高、输出噪音小等特点，广泛应用于打印机、收银机、电子称等自动化设备中。
然而，在长时间使用过程中，热敏打印头可能会因温度过高而出现故障，进而影响设备的正常工作。
为了保障设备的稳定可靠性，工程师们通常会采用热敏打印头过热保护电路来预防热敏打印头的故障。
热敏打印头的工作原理热敏打印头的工作原理基于材料对于温度变化的灵敏度，它是由热敏电阻组成的。
热敏电阻随温度的升高而电阻值下降，随温度的降低而电阻值上升。
此特性被应用于热敏打印头。
当热敏打印头受到加热时，热敏电阻的电阻值将随之下降并导致电流流过热敏电阻，进而使热敏打印头加热。
待热敏打印头达到设定温度时，通过热敏电阻的电信号传输到控制电路，电路根据信号控制加热时间，从而达到所需的图文效果。
热敏打印头的过热保护电路热敏打印头使用时间过长可能会导致其过热，从而引发故障。
因此，热敏打印头过热保护电路就是用来保护热敏打印头的电路部件之一。
热敏打印头过热保护电路是一个通过对热敏打印头的温度进行监控，进而利用控制电路对加热时间进行控制从而保护热敏打印头的电路。
当热敏打印头温度高于过热保护电路设定值时，保护电路将立刻控制加热时间，从而使热敏打印头的温度下降至正常范围内，防止热敏打印头过热而导致设备故障。
热敏打印头过热保护电路的工作原理热敏打印头过热保护电路的工作原理主要是通过电子电路实现。
保护电路通常具有三个主要组成部分：微控制器、热敏电阻和电机。
其中热敏电阻被用作温度传感器，微控制器用来控制热敏打印头加热时间和实时监控热敏打印头温度，电机则被用来控制滚轮的转动。
保护电路的工作流程如下：1.当热敏打印头被启动时，它会通过热敏电阻检测当前的温度，微控制器收集并存储温度值，同时开始时间计数器。
2.当热敏打印头开始加热时，微控制器会不断检测温度值，比较温度与设定温度之间的差异，进而确定热敏打印头所需加热时间。
热感纸打印机工作原理热感纸打印机是一种常见的打印设备，广泛应用于小型办公室、零售店以及个人使用。
它采用了热敏技术，通过热感打印头将图像或文字打印在热感纸上。
本文将详细介绍热感纸打印机的工作原理。
一、热感纸打印机的组成部分热感纸打印机主要由热感打印头、控制电路板、进纸装置和电源组成。
其中，热感打印头是核心部件，负责实现图像或文字的打印。
二、热感打印头的工作原理热感打印头上有许多微小的电阻块，电阻块之间被分隔开来。
当通过控制电路板传递电流时，电阻块中的电阻会发热，从而导致打印头上的相应区域变热。
这里的电阻块可以看作是热感纸的像素点。
三、热感纸的工作原理热感纸的一种主要成分是含有热敏材料的热敏层，该层对热进行敏感反应。
当热感打印头上的某个区域被加热时，热敏层会发生颜色变化。
不同温度下，颜色的变化程度也不同。
四、打印过程的实现在打印过程中，控制电路板会根据需要的图像或文字信号，控制热感打印头中相应区域的电流传递。
当电流通过时，该区域的电阻块发热，从而导致热感纸对应的位置发生变色。
通过不同区域的变色，形成完整的图像或文字。
五、优点和应用热感纸打印机具有打印速度快、噪音低、印刷品质高等优点。
因此，它被广泛应用于小型办公室和零售店等需求较为简单的场景。
另外，由于使用热感纸打印，它无需使用油墨或碳带，节约了打印成本。
六、注意事项在使用热感纸打印机时，需要注意以下几点：1. 确保使用适合的热敏纸，以保证打印效果；2. 避免暴露在高温或潮湿环境中，以免影响打印质量；3. 定期清理热敏打印头，以避免灰尘或污垢影响打印效果；4. 注意及时更换热敏纸卷，避免打印中断。
总结：热感纸打印机利用热敏技术实现图像或文字的打印。
通过控制热感打印头的电流传递，导致热感纸对应区域的颜色变化，从而实现打印效果。
它具有打印速度快、印刷质量高等优点，并被广泛应用于小型办公室和零售店等场景。
在使用时，需要注意合适的纸张选择、环境保护和设备维护等问题。
打印头的技术原理打印头作为打印机中最核心的部分之一，其作用就是将计算机中的数据转化为图像或文字。
而打印头的质量实际上就意味着打印机的质量。
目前市面上的打印机一般有热敏、喷墨和激光打印头。
今天，我们将介绍一下打印头的技术原理，以便更好地理解其工作原理以及如何维护。
1、热敏打印头热敏打印头是最常用的类型之一，它使用的是电热丝来加热打印介质。
打印介质一般是热敏纸，这种纸通过受热就能变色的特性显示图像或文字。
热敏打印头通常由一些单独的模块组成，每个模块包含了一组电热丝。
每个点的大小和形状取决于打印头内电热丝的数量和大小。
当打印头加热的时候，会将热传递给热敏纸，并在热敏纸上形成一张图像或文字。
热敏打印头的优点是它能输出非常高质量的图片和文本，同时还可以满足高速打印的需求。
缺点是，热敏纸的使用成本很高，并且热敏打印头不能打印复杂的图像或照片。
另外，热敏打印头的使用寿命也较短，需要经常更换。
2、喷墨打印头喷墨打印头又称为喷墨喷头，是一种使用液体墨水喷射形成图像的设备。
喷头通常由一个或多个喷嘴组成，该组件共同负责颜色的喷出。
向打印机输入信息后，打印机通过控制喷墨头的喷嘴进行喷墨。
这种打印技术可以在不同颜色之间进行快速切换，并使用小喷嘴来在打印介质上形成高分辨率的图像。
另外，喷墨打印头具有很高的耐久性，因为它们只需要定期更换墨盒而不需要整个打印头的更换。
缺点是，墨水在涂在纸上之前需要干燥，这会导致打印速度缓慢。
而且，如果墨水干燥时间过长，就会导致图像失真。
3、激光打印头激光打印头包括一堆激光二极管，它们负责发射激光束来在感光鼓表面形成图像。
每一行都需要前后两个步骤：第一步是行扫描，激光束将图像从左到右扫过去；第二步是进行转印，即将粉末转移到感光鼓上。
激光打印机可以打印非常高质量的图像和文件，特别是文本。
激光打印头的优点是其速度和质量都可以与喷墨打印头相媲美。
而且，通常对打印头的维护也很少，不需要常规的磨损零件更换。
热敏打印机打印原理热敏打印机是一种使用热敏材料进行打印的设备。
它通过控制打印头的加热来实现图像和文字的印刷。
在本文中，将详细介绍热敏打印机的打印原理及其工作过程。
一、热敏打印机的原理及构造热敏打印机主要由打印头、热敏纸和控制系统组成。
打印头是其中的核心部件，它由许多微小的热敏点构成的，每个热敏点都能够独立地加热，以产生相应的颜色变化。
二、热敏打印机的工作原理当打印机开始工作时，控制系统会发送打印指令，并向打印头提供适量的电流。
打印头受到电流影响后，热敏点即被加热，使得热敏纸上的感光层发生反应。
这个过程中，感光层会发生颜色变暗的变化，从而形成了文字或图像。
三、热敏打印机的工作过程打印机在运行时，其打印头会依次移动，在纸张上进行打印操作。
当打印头移动到指定的位置时，控制系统会调整电流的大小和持续时间，以便产生不同的颜色效果和打印质量。
局部区域加热后，感光层在该处变暗，形成了文字或图像的印迹。
四、热敏打印机的优势及应用1. 高速打印：热敏打印机可以实现高速打印，每秒可打印上百行文字或图像。
2. 高清晰度：热敏打印机通过控制热敏点的加热来实现高清晰度的打印效果。
3. 低噪音：热敏打印机在工作时产生的噪音较小，适用于办公环境。
4. 使用方便：热敏纸可以直接替换，提供了便捷的打印体验。
热敏打印机主要应用于票据打印、物流标签打印、医药包装等领域。
其打印效果清晰，速度快，广泛应用于各行各业。
五、热敏打印机的注意事项1. 温度控制：热敏打印机工作时需要保持一定的工作温度，过高或过低的温度都会影响打印效果。
2. 纸张适配：选择适合的热敏纸对打印效果的质量有较大影响。
3. 打印头清洁：定期清洁打印头是延长热敏打印机使用寿命的重要措施。
综上所述，热敏打印机是一种使用热敏材料进行打印的设备。
它具有高速、高清晰度和低噪音等优势，并且方便使用。
热敏打印机的原理及工作过程简单明了，使其在票据打印、物流标签打印和医药包装等领域得到广泛应用。
热敏打印机打印原理热敏打印机是一种使用热敏纸张和热力技术进行打印的设备。
它通过加热打印头上的热敏头来产生图像和文字，是一种常用于标签打印、票据打印和POS系统的打印方式。
在本文中，我们将详细介绍热敏打印机的原理及其工作过程。
一、热敏打印机的构造热敏打印机主要由以下几个部件组成：1. 打印头：打印头是热敏打印机的核心部件，由许多热敏头组成。
每个热敏头包含了许多热敏电阻，它们能够在加热时产生不同的温度。
2. 热敏纸张：热敏纸张是一种特殊的感热纸，它在受热的作用下会产生颜色变化。
热敏纸的一侧覆盖有感热层，可以与打印头接触。
3. 传动系统：传动系统包括了电机、齿轮和皮带等部件，用于控制打印头在热敏纸上的移动。
4. 控制电路：控制电路负责接收来自计算机或其它设备的打印指令，并将其转化为相应的电信号来控制打印头的工作。
二、热敏打印机的工作原理热敏打印机的工作原理是通过加热热敏头上的热敏电阻来打印图像和文字。
当需要打印时，控制电路会向打印头发送相应的电信号，电信号将通过热敏电阻产生热能。
每个热敏电阻会产生不同的温度，从而控制不同的颜色。
热敏纸张上的感热层受热后，会在相应的位置上产生颜色的变化。
通过连续控制打印头的工作，可以将文字、图像等信息打印到热敏纸上。
三、热敏打印机的优势与应用热敏打印机具有以下几个优势：1. 打印速度快：热敏打印机的打印速度通常很快，适用于需要高效率打印的场合。
2. 打印成本低：热敏纸张相对于传统的墨水、激光打印机的耗材成本较低，能够节省打印成本。
3. 打印质量高：热敏打印机打印出的文字和图像质量较高，清晰度好，适用于打印标签或票据等相关场景。
热敏打印机广泛应用于以下领域：1. 零售业：用于打印标签和条形码，便于商品管理和销售。
2. 餐饮业：用于打印订单、发票和小票等。
3. 仓储物流：用于打印快递单、运输凭据等。
4. 医疗保健：用于打印药品标签和病历等。
结语：热敏打印机通过使用热敏纸张和热力技术实现文字和图像的打印。

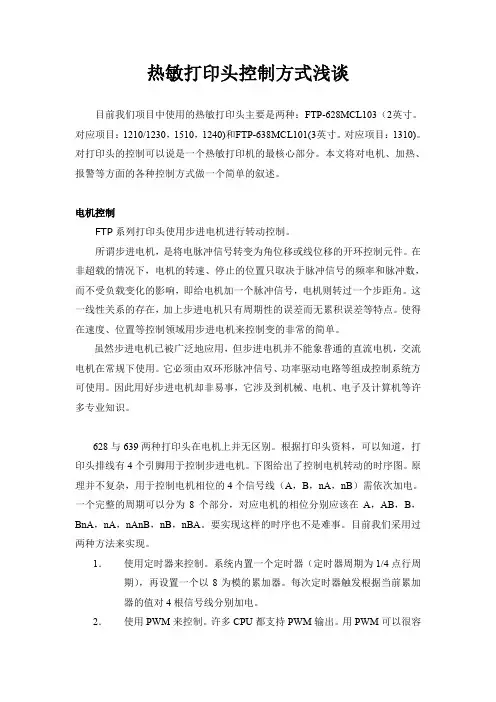

热敏打印头控制方式浅谈目前我们项目中使用的热敏打印头主要是两种：FTP-628MCL103（2英寸。
对应项目：1210/1230，1510，1240)和FTP-638MCL101(3英寸。
对应项目：1310)。
对打印头的控制可以说是一个热敏打印机的最核心部分。
本文将对电机、加热、报警等方面的各种控制方式做一个简单的叙述。
电机控制FTP系列打印头使用步进电机进行转动控制。
所谓步进电机，是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
628与639两种打印头在电机上并无区别。
根据打印头资料，可以知道，打印头排线有4个引脚用于控制步进电机。
下图给出了控制电机转动的时序图。
原理并不复杂，用于控制电机相位的4个信号线（A，B，nA，nB）需依次加电。
一个完整的周期可以分为8个部分，对应电机的相位分别应该在A，AB，B，BnA，nA，nAnB，nB，nBA。
要实现这样的时序也不是难事。
目前我们采用过两种方法来实现。
1．使用定时器来控制。
系统内置一个定时器（定时器周期为1/4点行周期），再设置一个以8为模的累加器。
每次定时器触发根据当前累加器的值对4根信号线分别加电。
2．使用PWM来控制。
许多CPU都支持PWM输出。
用PWM可以很容易的产生一个固定周期和占空比的方波信号。
如果有4路相同的PWM信号再经过一个固定延时后分别启动（从图中可以直观的看出，延时为1/4电机周期）。

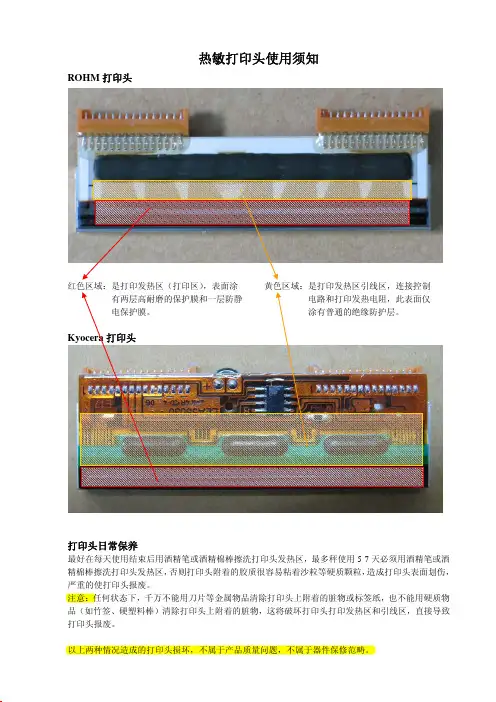

热敏打印头使用须知ROHM打印头
正确的清洗方法：
用酒精绵签擦
洗打印头
严禁用以下方法清理打印头
z 以下是打印头硬质物品（金属或非金属）在打印引线区损坏的几种情景，我们认为
是用户使用或维护不当造成。
这种情况打印头不属保修范畴
（一）引线区引线被硬物划断（打印头报废）
硬物划断（三）
（四）
硬物划断
z 以下是打印头上粘附的硬质颗粒导致打印发热区和引线区损坏的几种情景，我们认
为是用户没有按要求进行打印头维护（最长5天必须用酒精笔或酒精棉棒擦洗打印头发热区）。
（一）
（二）。

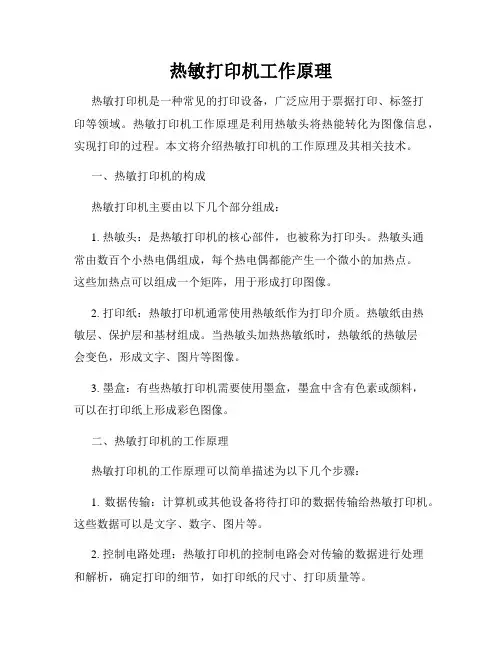

热敏打印机工作原理热敏打印机是一种常见的打印设备，广泛应用于票据打印、标签打印等领域。
热敏打印机工作原理是利用热敏头将热能转化为图像信息，实现打印的过程。
本文将介绍热敏打印机的工作原理及其相关技术。
一、热敏打印机的构成热敏打印机主要由以下几个部分组成：1. 热敏头：是热敏打印机的核心部件，也被称为打印头。
热敏头通常由数百个小热电偶组成，每个热电偶都能产生一个微小的加热点。
这些加热点可以组成一个矩阵，用于形成打印图像。
2. 打印纸：热敏打印机通常使用热敏纸作为打印介质。
热敏纸由热敏层、保护层和基材组成。
当热敏头加热热敏纸时，热敏纸的热敏层会变色，形成文字、图片等图像。
3. 墨盒：有些热敏打印机需要使用墨盒，墨盒中含有色素或颜料，可以在打印纸上形成彩色图像。
二、热敏打印机的工作原理热敏打印机的工作原理可以简单描述为以下几个步骤：1. 数据传输：计算机或其他设备将待打印的数据传输给热敏打印机。
这些数据可以是文字、数字、图片等。
2. 控制电路处理：热敏打印机的控制电路会对传输的数据进行处理和解析，确定打印的细节，如打印纸的尺寸、打印质量等。
3. 加热点加热：一旦控制电路确定好打印的内容，热敏头开始工作。
每个热电偶都会被控制电路按照顺序激活，产生瞬时的高温，达到加热打印纸的目的。
4. 热能转移：当热敏头的加热点通过传导或辐射方式将热能转移到热敏纸上时，纸上的热敏层会变色，形成打印图像。
5. 打印完成：在整个过程中，热敏纸不断传动，热敏头按照事先设定的规则工作，当所有的数据都被打印完成后，打印任务结束。
三、热敏打印机的相关技术1. 分辨率：热敏打印机的分辨率指的是在单位长度内可以打印的点数。
分辨率越高，打印的图像就越细腻。
目前市场上常见的热敏打印机分辨率有200dpi、300dpi、600dpi等。
2. 打印速度：热敏打印机的打印速度可以根据需求进行调整。
打印速度一般以毫米/秒或英寸/秒为单位表示，通常越快的打印速度意味着更高效的打印。
热敏打印机打印机构原理热敏打印机是一种常见的打印设备，它通过利用热敏打印头和热敏纸来实现图像和文字的打印。
本文将介绍热敏打印机的打印机构原理，让我们一起来了解吧。
一、热敏打印头热敏打印头是热敏打印机的核心部件，它由一行热敏电阻组成。
在打印过程中，每个热敏电阻都对应着一列打印点，通过控制电流的通断和大小来控制电阻的温度，从而使得热敏纸上的感热层变色。
热敏打印头的工作原理是利用了电能转化为热能的特性。
当通电时，电流通过热敏电阻，产生了热量，使得热敏电阻的温度升高。
而热敏电阻和感热层之间的压力使得感热层受热后变色，从而在纸上形成了图像和文字。
二、热敏纸热敏纸是热敏打印机的另一重要组成部分，它是一种有感热层的特殊纸张。
感热层一般由某些化学物质组成，接受到热敏打印头传导的热量后，能够发生化学反应，从而引发颜色的变化。
热敏纸的特点是可以在没有墨盒的情况下直接打印，且打印速度较快。
但是热敏纸的耐候性较差，在阳光直射的情况下容易褪色。
三、打印机构热敏打印机的打印机构由走纸机构和打印头机构组成。
走纸机构负责控制纸张的进纸和进纸方向的控制，通常由进纸电机、进纸轮、传动带等组成。
进纸电机通过带动传动带使进纸轮转动，从而将热敏纸逐个送入打印区域。
打印头机构负责控制热敏打印头的运动轨迹，使其能够准确地覆盖到热敏纸的相应位置进行打印。
打印头机构通常由导轨、滚轮等组成，通过控制电机和导轨的运动来实现打印头的移动。
四、打印控制系统打印控制系统是热敏打印机中起到决定性作用的一个部分，它包括打印控制芯片、电路板等。
打印控制芯片通过接收处理外部发送的打印数据，并将其转化为控制信号发送给打印机构和打印头，从而控制打印过程的进行。
打印控制系统还可以通过连接计算机或其他设备，实现打印数据的传输和打印任务的管理。
在现代化的打印机中，打印控制系统的功能越来越完善，能够支持更多的打印功能和打印设置。
总结：热敏打印机通过热敏打印头和热敏纸的协同作用，实现了图像和文字的打印。
Zebra条码打印机热敏打印头的原理解析——东莞市邦越条码条码知识Zebra条码打印机打印头的使用与保养应注意如下事项，这样可以保证打印头使用寿命更长，使用成本更低。
电气方面注意事项：(1) 在待机时，为了避免离子、杂讯等对热敏打印头的破坏，请设计一个VH(发热体电源)为OFF(GND标准)电路。
(2) 同时当可打印点数超过规定点数时，由于热敏打印头功率在内配线损失，每个发热体本身应用功率降低，结果达不到充分的浓度。
而且由于电流增大，热敏打印头的杂讯也增大，请采用充分的杂讯对策。
(3) 请设计一个可断电路，来防止当热敏电阻损坏时热度过大引起打印头受损。
(4) 从VH、GND到热敏打印头的各配线电阻约10mΩ以下，长度为100厘米以内。
为避免信号系统的干扰，我们建议您采用电源线选离信号线的设计。
(5) CLOCK(时钟)、LATCH(锁定)、DA TA(信号)、STOBE(选通)的各种输入信号，采用C-MOS(74HC240级)来连接电路。
(6) 为了防止杂讯，请在VDD-GNDL之间设置最大电压负荷15V、电容量33uF左右的铝性电解电容。
(7) 开关电源的顺序是先VDD，然后VH;关闭电源的顺序是先VH，然后VDD。
(当电源开/关的时候，选通的信号必须保持关闭。
)机械方面注意事项(1) 卷轴芯不可以变化/扭曲，橡皮厚度需保持在2毫米左右以上。
(2) 如果局部的卷轴压力超过规定值，打印头寿命会缩短，所以压力要平均地压在所有纸宽的打印头上。
使用上的注意事项(1) 在高打印率条件下连续打印时，为了避免发热体烧损，请保证基板温度不超过规定值。
(2) 为了避免热敏打印头被腐蚀，请采用乙醇或IPA擦拭发热体表面的纸屑。
(3) 为了避免热敏打印头被腐蚀，请不要用手触摸发热体的表面。
(4) 为了避免热敏打印头被腐蚀，请采用不带有Na离子、K离子、C1离子且信赖度及评价高的热敏纸及色带。
(5) 为了避免热敏打印头被腐蚀，请不要使发热体表面有水气。
热敏打印机工作原理热敏打印机是一种常见的打印设备，广泛应用于票据打印、标签打印等领域。
本文将详细介绍热敏打印机的工作原理。
一、热敏打印机的基本构成热敏打印机主要由打印头、打印纸、传动系统和控制电路等组成。
其中，打印头是热敏打印机的核心部件，起到将电信号转化为热能的作用。
传动系统用于控制打印头的移动，确保打印质量的稳定。
控制电路则负责接收打印信号，控制打印头的加热和传动系统的运动。
二、热敏打印机的工作过程1. 打印数据传输首先，计算机将需要打印的内容通过通信接口传输给热敏打印机的控制电路，这些数据经过解码后被转换成打印信号。
2. 打印头加热控制电路在接收到打印信号后，将信号转发给打印头。
打印头一般由许多微小的电阻和发热元件组成，当电流通过这些电阻时，会使发热元件加热，产生高温。
3. 打印头与打印纸接触当打印头加热到一定温度后，打印头会与打印纸接触，将热能传导给上面的热敏纸。
4. 热敏纸被加热变色热敏纸上有一层特殊的化学涂层，当受到热能的加热作用时，该涂层会发生化学反应，出现颜色变化，从而形成图像或文字。
5. 打印纸传送在打印头停止加热后，打印纸会按照事先设定的步进值向前移动，使下一行打印区域与打印头接触，继续进行打印。
三、热敏打印机的优势和应用热敏打印机具有以下几个优势：1. 无需墨盒和色带，只需要热敏纸即可进行打印，简化了设备的维护和更换成本。
2. 打印速度较快，一般每秒可打印几十行文字或图像，适用于高速打印需求。
3. 打印机结构相对简单，体积较小，便于携带和放置。
热敏打印机广泛应用于各个领域，包括：1. 收银机打印：在商场、超市等零售行业中，经常使用热敏打印机进行小票打印，包括商品明细、交易时间等信息。
2. 快递标签打印：快递行业需要大量打印快递单和标签，热敏打印机即可满足其高效率和便捷性的需求。
3. 医疗行业：热敏打印机可以用于打印医疗报告、检查结果等，以及药品标签等。
四、热敏打印机的注意事项在使用热敏打印机时，需要注意以下几点：1. 避免将热敏纸长时间暴露在阳光下，以免造成颜色褪色或图像模糊。
热敏打印机工作原理热敏打印机是一种常见的打印设备，其原理是通过利用热敏纸和热敏打印头之间的热作用来实现图像和文字的打印。
本文将详细介绍热敏打印机的工作原理。
一、热敏打印头的结构热敏打印头是热敏打印机的核心部件，它由一排微细的发射器件组成，每个发射器件都是一个微小的电阻体。
当电流通过发射器件时，电阻体会产生热量，形成高温区域。
热敏打印头通常由多个发射器件组成，以满足打印的分辨率要求。
二、热敏打印纸的结构热敏打印纸是一种特殊的纸张，其表面被涂上了一层热敏油墨或热敏感染剂。
热敏油墨或热敏感染剂是一种特殊的化学物质，它在受到热量时会发生颜色变化。
当热敏打印头加热打印纸时，热量会引起热敏油墨或热敏感染剂的变色，从而形成图像和文字。
三、热敏打印机的工作过程热敏打印机的工作过程可以简单概括为以下几个步骤：1. 数据传输：计算机或其他设备通过数据线将要打印的图像和文字传输给热敏打印机。
2. 打印指令解码：热敏打印机接收到传输的数据后，将对数据进行解码，确定打印的内容和格式。
3. 打印头加热：根据解码后的指令，热敏打印机会控制电流来加热热敏打印头，形成高温区域。
4. 热敏纸暴露：热敏打印头加热后，会与热敏纸接触，将热量传递给热敏纸的表面。
5. 色素变色：受到热量的作用，热敏纸表面的热敏油墨或热敏感染剂会发生颜色变化，形成图像和文字。
6. 打印完成：经过一行一行的打印，整个页面的图像和文字都被打印到热敏纸上。
四、热敏打印机的优缺点热敏打印机具有一些明显的优点和缺点。
优点：热敏打印机结构简单，体积小巧，打印速度较快，噪音低，打印质量较好。
此外，由于热敏纸无需碳粉或墨水，所以热敏打印机无需更换耗材，使用寿命较长。
缺点：热敏打印机打印效果较传统打印机稍逊一筹，仅适用于打印黑白文本和简单的图像。
此外，由于热敏纸的特殊性，打印出的内容容易受到光、热和湿度等环境因素的影响，易于褪色和损坏。
总结：热敏打印机通过利用热敏纸和热敏打印头之间的热作用来实现图像和文字的打印。
热敏打印机打印机构原理热敏打印机是一种常见的打印设备，通过热敏打印头将图像或文字印在热敏纸上。
那么，它的打印机构是怎样运作的呢？本文将介绍热敏打印机的原理和机构构造。
一、热敏打印机原理简介热敏打印机是利用热敏打印头（Thermal Print Head）进行打印的设备。
热敏打印头内部有许多微小的发热电阻（Thermal Resistor）排列成一行。
当印刷内容需要时，热敏打印头的发热电阻被电流加热，使得打印头与热敏纸接触的部分变热，导致纸上的感热层（Thermal Layer）变色，从而实现打印效果。
二、热敏打印机构构造1. 打印头（Print Head）：热敏打印机的核心部件，也是实现打印的重要组件。
打印头由许多微小的发热电阻和电路组成，通过控制电流对发热电阻加热，进而达到打印的目的。
2. 感热层（Thermal Layer）：感热层是热敏打印机中另一个重要的组成部分。
当发热电阻加热时，感热层会通过热传导的方式受热，从而变色。
感热层的变色程度与受热程度成正比，即受热越高，变色越明显。
3. 热敏纸（Thermal Paper）：热敏纸是热敏打印机的一种专用打印材料，它的表面涂有感热层。
当热敏打印头加热时，感热层变色，从而在纸上形成图像或文字。
4. 托纸器（Paper Holder）：热敏打印机中的托纸器用于承载和固定热敏纸，使其在打印过程中保持平整和稳定。
5. 马达和滚筒（Motor and Roller）：马达和滚筒是热敏打印机中的控制部件。
通过控制马达的转动，滚筒将热敏纸逐步送入打印头的位置，实现逐行打印。
6. 控制电路（Control Circuit）：控制电路是热敏打印机的重要组成部分，它负责控制打印头的加热和马达的转动。
控制电路接收来自计算机或其他设备的指令，并将其转换为对打印机各组件的控制信号。
三、热敏打印机的工作原理步骤1. 准备工作：将需要打印的内容输入到计算机或其他设备中，并设置相应的打印参数。
热敏头原理
热敏头是一种利用热敏电阻来实现热敏打印的重要部件。
它的工作原理是利用热敏电阻的温度特性，当电流通过热敏电阻时，电阻的大小会随着温度的升高而发生变化。
在打印时，控制系统会通过控制电流的大小来改变热敏头的温度，从而控制打印纸上的墨水颜色，实现打印效果。
热敏头通常由热敏电阻和发热元件组成。
发热元件会产生热量，使得热敏电阻升温，从而改变其电阻值。
通过控制发热元件的电流大小和时间，可以实现对热敏头温度的精确控制，从而实现对打印效果的精确控制。
在实际的打印过程中，热敏头会根据打印内容的需要，通过控制系统来控制发热元件的工作状态，从而在打印纸上形成所需的图案和文字。
热敏头的工作原理简单、可靠，因此被广泛应用于各种类型的打印设备中，如热敏打印机、标签打印机等。
热敏头的工作原理虽然简单，但在实际应用中需要注意一些问题。
首先，热敏头的温度控制需要非常精确，否则会影响打印效果。
其次，热敏头在长时间高温工作下容易老化，需要定期更换。
最后，热敏头的设计需要考虑到打印速度和打印质量的平衡，以满足不同用户的需求。
总的来说，热敏头作为热敏打印技术的关键部件，其工作原理简单、可靠，应用广泛。
通过对热敏头的温度控制，可以实现对打印效果的精确控制，从而满足不同用户的需求。
在今后的发展中，热敏头有望进一步提高打印速度和打印质量，为打印技术的发展做出更大的贡献。
热敏打印头的结构原理热敏打印头是一种常见的打印技术，广泛应用于打印机、收据打印机、标签打印机等设备中。
它的结构原理主要包括热敏电阻、加热元件、保护层和导热层等组成部分。
热敏打印头的核心是热敏电阻，它是一种特殊的材料，具有随温度变化而变化电阻的特性。
当电流通过热敏电阻时，电阻会因为温度的升高而发生变化。
这种变化是通过加热元件实现的，加热元件通常由一根或多根细丝组成，通过电流加热细丝，使得热敏电阻的温度升高。
为了保护热敏电阻和加热元件，热敏打印头通常会覆盖一层保护层。
保护层可以起到隔热和保护的作用，防止热敏电阻和加热元件受到外界环境的损害。
此外，保护层还可以提高打印头的耐磨性和使用寿命。
在热敏打印头的结构中，还有一层导热层。
导热层通常位于保护层和打印介质之间，它的作用是将加热元件产生的热量迅速传递给打印介质，以实现打印效果。
导热层通常由导热材料制成，具有良好的导热性能，能够有效地将热量传递给打印介质。
热敏打印头的工作原理是利用热敏电阻的温度变化来实现打印。
当需要打印时，打印机会向热敏打印头施加电流，加热元件开始加热，使得热敏电阻的温度升高。
当打印介质与热敏打印头接触时，热敏电阻的温度会传递给打印介质，导致打印介质发生化学或物理变化，从而形成文字、图像等打印效果。
总结起来，热敏打印头的结构原理主要包括热敏电阻、加热元件、保护层和导热层等组成部分。
通过加热元件对热敏电阻进行加热，使得热敏电阻的温度升高，从而实现对打印介质的打印效果。
热敏打印头的结构设计合理与否直接影响到打印质量和打印速度，因此在打印设备的设计和制造过程中，对热敏打印头的结构原理需要进行充分的考虑和优化。
热敏打印头
热敏打印头由一排加热元件构成，这些元件都具有相同的电阻，这些元件排得很密，从200dpi到600dpi不等，这些元件在通过一定电流会很快产生高温，当介质涂层遇到这些元件时，在极短的时间内温度就会升高，介质涂层就会发生化学反应，现出颜色。
目录
热敏打印头如何使用与保养
热敏打印头结构
热敏打印头工作参数
热敏打印头的控制
热敏打印头如何使用与保养
不但是各类计算机系统的输出设备，也是伴随着主机系统的发展而逐步发展起来的一种系列化的外围设备。
而打印头作为打印机的核心部件，直接影响着打印质量的好坏。
热敏打印头的使用与保养
1普通用户千万不要自行拆装打印头，造成不必要的损失。
2在打印头出现凸点时不要自行处理，一定要请专业人士处理，否则很容易损坏打印头；
3经常清理打印机内的灰尘；
4尽量不要用热敏方式打印，因为各种热敏纸良莠不齐，有的表面比较粗糙，热敏纸直接接触打印头，很容易损坏打印头；
5根据打印量经常清洗打印头。
清洗时请切记先关闭打印机电源，用医用棉签蘸无水酒精朝一个方向清洗打印头；
6打印头不要长时间工作,虽然厂家提供的最大参数说明可以连续打印多长时间，但作为用户来讲，在没有必要长时间连续打印的时候，应该让打印机休息一下；
7在保证打印质量的前提下，可适当降低打印头的温度和速度，有助延长打印头寿
命；
7按照需要选用合适的碳带，碳带要比标签宽一点，这样不容易把打印头磨坏，而且碳带接触打印头的一面涂有硅油，也能起到保护打印头的作用，但不要为图便
宜而使用劣质碳带，因为劣质碳带接触打印头的一面可能会涂有其它物质或残留有
其它物质，可会腐蚀打印头或对打印头造成其它伤害；9在潮湿的地区或房间使用
打印机要特别注意打印头的保养，长时间不用的打印机开机前应该检查打印头表面、胶辊和耗材是否异常，如果受潮或有其它附着物请不要开机使用，打印头和胶辊可
用医用棉签蘸无水酒精清洗，耗材异常最好更换；
热敏打印头结构
热敏打印机有选择地在热敏纸的确定位置上加热，由此就产生了相应的图形。
加热是由与热敏材料相接触的打印头上的一个小电子加热器提供的。
加热器排
成方点或条的形式由打印机进行逻辑控制，当被驱动时，就在热敏纸上产生一个与
加热元素相应的图形。
控制加热元素的同一逻辑电路，同时也控制着进纸，因而能
在整个标签或纸张上印出图形。
最普遍的热敏打印机使用一种带加热点阵的固定打印头，图中所示的打印头,设有
320个方点,每一点为×。
利用这种点阵，打印机可把打印点在热敏纸的任意位置上。
这种技术已用于纸张打印机和标签打印机上。
通常以热敏打印机打印时的进纸速度作为评定指标，即速度为13mm/s。
然而当标签格式经最优化后，有些打印机可打出二倍于此的速度。
这种热敏打印机过程
较简单，因而可制成手提式电池驱动的热敏标签打印机。
由于热敏打印机打印的格
式灵活，图象质量高，速度快及成本低等，它打印出的条码标签不易在高于60℃的环境中存放，或暴露在紫外光(如太阳直射)下长时间存放。
所以，热敏条码标签通常限于室内使用。
热敏打印头工作参数
1、打印方法：加热行点热敏打印
2、有效打印宽度:48mm
3、点密度（点/毫米）：横向为8
4、驱动：步进电机（~极2相），
每步纸的行进距离：
5、每行打印点数：384点
6、纸张宽度：58mm
7、点间距：
8、点大小：*
9、最大打印速度：60mm/s（电机电压）
10、打印寿命：≥50Km
11、打印头温度侦测：热敏电阻
12、缺纸侦测：反射光感应器
13、打印头工作电压：~
14、逻辑工作电压：~
15、电机工作电压：~
16、工作温度：+5℃～45℃
17、工作湿度：10[%]~90[%]RH
18、工作机械噪音：60dB（最大）
19、质量：
20、外形尺寸（长×宽×高）72mm×33mm×
热敏打印头的控制
将计算机中的一个图像，分解为输出用的线形图像数据，分别发送至打印头。
对于线性图像中的每一个点，打印头会分别分配一个加热点与之对应。
虽然打印头只能打印点，但要打印复杂的东西如曲线、条码或图片必须由计算机软件或打印机分解为线形行。
可以想象一下将图像切割为线条，如上图所示。
线条必须非常细，使线条中的内容都成为一个个的点。
简单地说你可以将加热点想象成一个“方形的”点，最小的宽度可以与加热点之间的间距相同。
例如，最常见的打印头分办率为8点/毫米，节距应当为，即每毫米加热线有8个加热点，相当于每英寸可打印203个点或203行。
