龙门架施工方案目录一、工程概况二、龙门架结构形式三、龙门架安装施工四、安全注意事项一、工程概况本标段设计桩号3+741至4+391长度650m，隧道断面结构为 2.6m×2.9m，共设干线检查井5座，分别为1#、2#、3#、4#、5#矩形人孔井，矩形通风井2座，支线井1座；二、龙门架结构形式2.1龙门架结构形式2.1.1龙门架采用2跨结构，全长12m，其中土仓部位长6m，竖井部位长6m；宽6.0m；高6m。
2.1.2每座竖井配置1台5吨电葫芦；1个1.0×1.0×1.0m的土斗，土斗使用1cm厚钢板制作；土仓末端距离行走梁 2.0m位置设置修理平台，修理平台使用10#槽钢、Φ32钢管和大板搭设；龙门架上方使用∟40角钢和围挡板搭设防雨棚。
2.1.3龙门架的行走梁采用I30b工字钢，承重横梁、立柱均采用I28b工字钢；土仓部位距离地面0.5m和2.0m处增加25#工字钢，与立柱焊接，外附2cm 厚钢板；竖井部位立柱之间使用14#槽钢焊接剪刀撑；龙门架纵向和两端横向使用14#槽钢焊接纵撑和横撑，支撑交叉位置采用钢板焊接；2.1.4龙门架工字钢与工字钢之间连接，在工字钢上焊接0.4×0.4m的2cm 厚钢板，使用Φ20mm的螺栓连接；立柱工字钢与地面连接，采用预埋0.6×0.9m 的2cm厚钢板，与立柱工字钢焊接，并另附4块加强钢板焊接。
2.1.5龙门架基础每个基础的断面形式为 1.2m×1.2m×1.2m现浇C25混凝土，在基础中预埋钢板，以便于立柱与基础的连接，钢板厚度20mm，平面尺寸为900mm×600mm，在预埋钢板上焊接3根直径?25钢筋，钢筋长度为 2.3m。
钢筋与钢板的焊接应当牢固、饱满。
2.1.6电葫芦修理平台平台宽度不小于 1.5m，木板满铺，用铅丝绑牢，不许有探头板，设置护栏，并挂设安全护网；搭设电葫芦操作平台采用L100×80角钢，平面尺寸1m×2m，栏杆高度1.4m，水平护栏不少于3道。

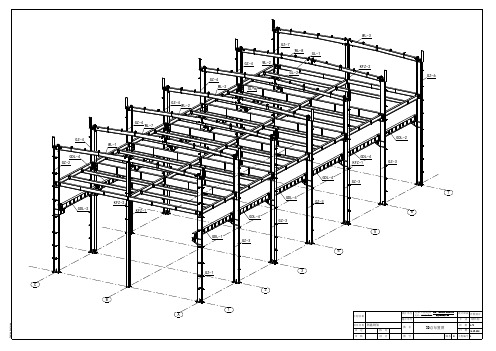

图文详解钢结构识图建筑体系：1.门式钢架体系：1.1基本构件图：1.2说明：力学原理：门式钢架结构以柱、梁组成的横向刚架为主受力结构，钢架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架：钢架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆：钢性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁：一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1.3门式钢架的基本形式：a.典型门式钢架b.带吊车的门式钢架c.带局部二层的门式钢架1.4基本节点a.柱脚节点b.梁、柱节点局部二层节点参照多层框架体系。
1.5钢架衍生形式吊车和局部二层可在衍生形式刚架中布置。
山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
2.多层框架体系2.1框架图示2.2说明力学模型：a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用钢接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在钢接框架中亦设置支撑。
框架柱：框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁：框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑：支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
2.3基本节点a.柱脚节点：柱脚节点同门式钢架体系。
b.柱、梁节点：支撑、系杆：1.图示：2.说明支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
系杆和支撑联合作用，形成封闭的受力体系。
在支撑端头有刚性构件和传递压力的情况下，不需设置系杆。
龙门架计算书（35mT 梁龙门架）本龙门架横梁为6排双加强贝雷片组成，门架脚架由两根格构柱组成，门架采用两台电机驱动自行式移动系统。
对本门架进行如下简化计算，横梁拟用简支梁进行计算，脚架按受压格构柱进行计算，斜撑起稳定作用不作受力计算。
一、门架横梁计算 1、荷载计算横梁自重：m kg q /10272424654=÷= 天平及滑轮自重：kg P 9801= 35mT 梁自重（一半）：kg P 545602= 23（1l P M ==4111l P M =4122ql M =8123M =∑m kg M ⋅=⨯=5808983872655.1max(2)((V V P V =⎢⎣⎡=⎢⎣⎡=V 1max =46342840235706cm W =⨯⨯=考虑6排贝雷片荷载不均匀系数为0.922max 1507428409.010580898kw M =⨯⨯==σ剪力较小完全满足要求,计算略。
5、上弦杆受压局部稳定验算一片双加强贝雷上弦受压压力为kg N 76797248.251507=⨯⨯= 422067548.2526.3962cm I x =⨯⨯+⨯=296.50248.25cm A =⨯=()296.501.452.16.254I y =⨯++⨯=cm A I r x x 37.696.502067===cm AI r y y 80.596.501712===贝雷片横向每3.0M 设一支撑架，所以取cm lox cmloy 75300==x y y x x r loy r lox λλλ>======7.518.53008.1137.675由794.07.51==ϕλ查表得稳定系数y[]2/2450189896.50794.076797cm kg kg A N =<=⨯==σϕσ 横梁上弦压杆稳定符合要求 龙门架跨度23m 小于20×1.2=24m 6、横梁挠度计算取集中荷载作用于跨中进行计算 单片贝雷片惯性矩 4250500cm I = 弹性模量 26/101.2cm kg E ⨯=6片双加强贝雷惯性矩 4610006.325050012cm E ⨯=⨯= 按简支梁进行计算：（1）在集中力作用下（P 1+P 2）挠度cm EI Pl f 23.2101.2210503.148230055540486633=⨯⨯⨯⨯⨯⨯== （2）在均匀自重荷载作用下挠度以上挠度合计cm EI ql f 59.010503.1101.2384230027.105384566442=⨯⨯⨯⨯⨯⨯==cm f f f 82.259.023.221=+=+=12V 1=M M M max Ⅰ25自重弯矩略横梁轴力 kg V N 724491.80cos 4585191.80cos 1=︒⨯=︒⋅= 最大剪力 kg Q 30183905526191.80sin 45851=⨯-︒⨯= 3、强度计算 ⑴弯应力222max /2100/16918.8021013582cm kg cm kg W M w <=⨯==σ⑵剪应力22/1250/7558.025230183cm kg cm kg d h Q <=⨯⨯=⋅≈τ ⑶正应力2/7551.4827244cm kg A N N =⨯==σ门架脚架横梁符合要求 ㈡脚架计算门架的脚架所受压力 N=45851kg 1．强度计算22/2100/1303797.8445851cm kg cm kg A N <=⨯==σ 符合要求2．整体稳定验算1'44⨯+I =I =I A x y x .8496.394⨯+⨯=I x 46148cm x =I取cm loy lox 750==79.846148⨯===A I i i xy x 572.13750====x y x i lox λλ 4402=⋅+==λλx A x x oy ox 根据ox λ818.0=ϕ 22/2100/159479.84818.045851cm kg f cm kg A N =<=⨯⨯==ϕσ 整体稳定符合要求。
龙门架施工方案目录一、工程概况二、龙门架结构形式三、龙门架安装施工四、安全注意事项一、工程概况本标段设计桩号3+741至4+391长度650m，隧道断面结构为2.6m×2.9m，共设干线检查井5座，分别为1#、2#、3#、4#、5#矩形人孔井，矩形通风井2座，支线井1座；二、龙门架结构形式2.1龙门架结构形式2.1.1龙门架采用2跨结构，全长12m，其中土仓部位长6m，竖井部位长6m；宽6.0m；高6m。
2.1.2每座竖井配置1台5吨电葫芦；1个1.0×1.0×1.0m的土斗，土斗使用1cm厚钢板制作；土仓末端距离行走梁2.0m位置设置修理平台，修理平台使用10#槽钢、Φ32钢管和大板搭设；龙门架上方使用∟40角钢和围挡板搭设防雨棚。
2.1.3龙门架的行走梁采用I30b工字钢，承重横梁、立柱均采用I28b工字钢；土仓部位距离地面0.5m和2.0m处增加25#工字钢，与立柱焊接，外附2cm 厚钢板；竖井部位立柱之间使用14#槽钢焊接剪刀撑；龙门架纵向和两端横向使用14#槽钢焊接纵撑和横撑，支撑交叉位置采用钢板焊接；2.1.4龙门架工字钢与工字钢之间连接，在工字钢上焊接0.4×0.4m的2cm 厚钢板，使用Φ20mm的螺栓连接；立柱工字钢与地面连接，采用预埋0.6×0.9m 的2cm厚钢板，与立柱工字钢焊接，并另附4块加强钢板焊接。
2.1.5龙门架基础每个基础的断面形式为1.2m×1.2m×1.2m现浇C25混凝土，在基础中预埋钢板，以便于立柱与基础的连接，钢板厚度20mm，平面尺寸为900mm×600mm，在预埋钢板上焊接3根直径Ø25钢筋，钢筋长度为2.3m。
钢筋与钢板的焊接应当牢固、饱满。
2.1.6电葫芦修理平台平台宽度不小于1.5m，木板满铺，用铅丝绑牢，不许有探头板，设置护栏，并挂设安全护网；搭设电葫芦操作平台采用L100×80角钢，平面尺寸1m×2m，栏杆高度1.4m，水平护栏不少于3道。
