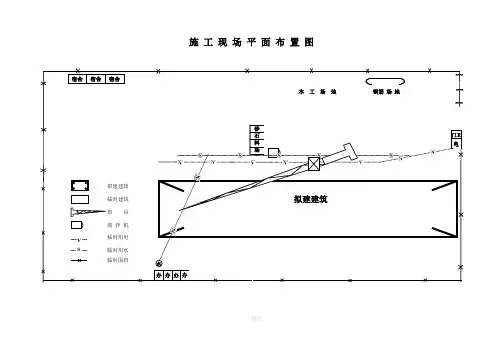

施工现场平面布置图
水
门卫宿舍
拟建建筑
砂
石
料
临时建筑
拟建建筑
临时围挡
塔吊
搅拌机
临时用电
临时用水
V
S
电
钢筋场地
办办
宿舍
宿舍
办
办
木工场地
页脚内容
办 库
木工场地
灯房浴室联合建筑
钢 筋 场 地
临时建筑
砂
石料
电
水
拟建建筑 临时围挡
提 升 机 搅 拌 机
临时用电 临时用水 V S
页脚内容
施工现场平面布置图
办
库
红砖堆场
拟建建筑
砂
石
料
电
水
钢筋场地
页脚内容
施工现场平面布置图
门卫宿舍
拟建建筑
砂
石
料
临时建筑
拟建建筑
临时围挡
塔吊
搅拌机
临时用电
临时用水
V
S
电
钢筋场地
宿舍
宿舍
木工场地
○1
页脚内容。

施工现场总平面布置施工现场总平面布置说明包括临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。

1、布置说明进场后依据业主方安排，临建及材料堆场的布设根据水源、电源、市政管网、场地大小等因素，综合考虑合理规划布置临时设施，尽量减少或避免二次搬运或拆装。

同时，现场平面布置根据施工阶段不同时期进行动态管理，根据每个时期的现场情况、材料和设备的不同，合理调整堆场位置，同时兼顾到不宜移动的设施，如大型机械设备，临时水电管线、道路等。

易产生噪音污染的加工作业安排封闭施工；加强噪音检测和监测工作，严格控制，防止噪音超标施工。

保证不中断现况交通，便于施工物流的进出及内部循环。

尽可能方便施工，确保工期计划中关键线路施工任务的完成。

符合文明施工、环境保护的要求，施工区、办公区和生活区分开设置，并符合消防安全和工地卫生的规定。

各种临时设施的面积、容量、质量要与施工方案和进度计划相适应，材料储备和成品、半成品加工能力要满足连续施工需要，在方便生产和生活的同时，尽量少占用地。

合理布置路线、现场供水和供电。

工程竣工后，要根据合同要求及时清理现场，直到监理、业主满意为止。

施工临时用水、用电安装要用合乎规范要求的变电器和配电箱、水表和阀门。

2、临时设施在本工程的施工现场布置中，我们充分考虑到现场实际情况。

本着“有利生产、方便施工、安全防火、保护环境、文明施工”的原则，把“合理安排好材料的周转、存储和堆放、机械设备施工位置以及现场材料的最佳调运线路”作为本工程现场施工布置的重点。

目的是充分的调动现场的人力和物力，最大程度发挥协作生产的效益，保质、保量、顺利、圆满、定期的完成甲方所提出的各项施工任务，树立良好的企业形象。

（1）施工现场围护围墙外侧根据甲方要求以及本公司现场管理规则，严格依据公司CI标准加工制作宣传标语，树立企业文明、环保形象。

为了将施工对周边环境的影响降低到最低限，现场施工组织有序，施工现场实行全封闭式管理，用2.5m高围墙进行分隔，施工大门按公司形象设计要求布置，门口设警卫室，非施工人员未经许可不得随意出入。

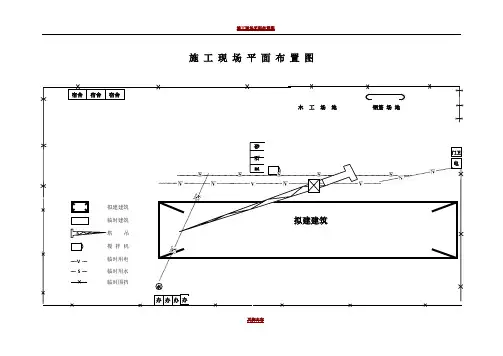

施工现场平面布置图
水
门卫宿舍
拟建建筑
砂
石
料
场
临时建筑
拟建建筑
临时围挡
塔吊
搅拌机
临时用电
临时用水
V
S
电
钢筋场地
办办
宿舍
宿舍
办
办
木工场地
精选
精选
办 库
木工场地
建筑施工场地
钢筋场地
临时建筑 电
拟建建筑
临时围挡
提 升
搅拌机
临时用电 临时用水 V S
水
材 料 堆 放
精选
施 工 现 场 平 面 布 置 图
办
库 红砖堆场
拟 建 建 筑
砂石料场
电 水
钢 筋 场 地
施工现场平面布置图
○1
水
门卫宿舍
拟建建筑
砂
石
料
场
临时建筑
拟建建筑
临时围挡
塔吊
搅拌机
临时用电
临时用水
V
S
电
钢筋场地
办办
宿舍
宿舍
办
办
木工场地
精选
精选
精选
精选
、
精选
精选
精选
精选
精选
精选。

施工平面布置图平面布置必须有效安排、充分利用场地的使用空间，科学规划现场施工道路，最大限度减少和避免对周边环境及人员生活工作的影响，满足安全生产、文明施工、健康生活和环境保护的要求。

做好对平面的分配和统一管理，协调各专业对平面的使用，并对施工区域和周边各种公用设施加以保护。

第一节、施工现场临时平面布置原则11．1．1、临时平面布置原则在满足施工的条件下，尽量节约现场办公占地和仓库用房占地；满足施工需要和文明施工的前提下，尽可能减少材料堆放场地；在保证场内交通运输畅通和满足施工对材料需要的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；在平面交通上，要尽量避免装修、安装等单位相互干扰；要服从业主单位的统一协调和管理，制定符合施工现场卫生及安全技术要求和防火规范。

各种生产生活的设施应便于人员的生产生活。

满足安全防火、劳动保护的要求。

第二节、临时设施11．2．1、现场办公室和材料仓库的布置根据现场建筑平面，结合施工场地现状，以及业主的要，在施工现场将不考虑设置办公室、现场仅根据实际施工需要设置材料堆场、临时加工场地等临建设施。

现场楼层还将根据临时用电用水，以及消防的需要，布置临时供电供水线路，和消防器材。

现场办公室安排在甲方指定办公用房内，主要是项目管理的集中地，便于贴进施工现场进行管理和协调工作。

在现场要考虑一个材料综合仓库，主要放置零星材料、机具设备和贵重物品，便于材料搬运及管理。

油漆仓库也设在现场内，与综合仓库分开搭设，主要考虑到油漆材料属易燃易爆物品，应做好通风防火工作，并派专人看管，有效地预防和控制意外事故的发生。

用于工程上的材料，我公司将会和材料供应商协商材料的进场时间、进场数量。

只有当前需要用到工程的材料，根据项目部的总体进场时间要求，进行组织进场。

材料的进场计划必须满足当前施工的需要，避免材料在现场的堆放。

以上布置是施工前期安排，随着施工进度的深入，当某个部位需要搬离时，再根据现场情况，进行合理调整。

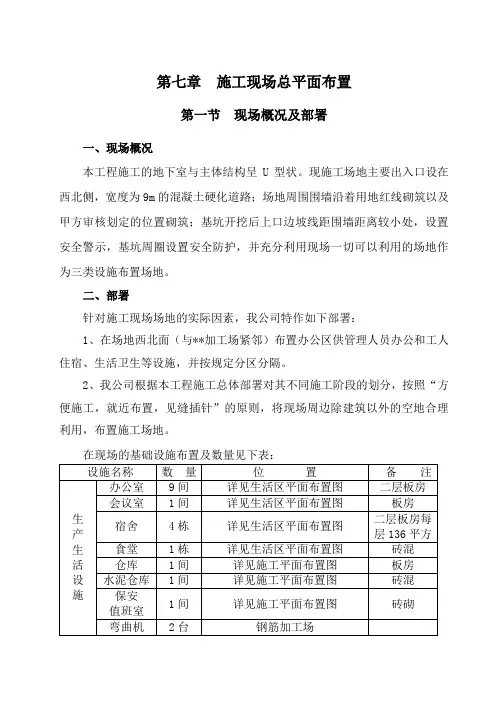

第七章施工现场总平面布置第一节现场概况及部署一、现场概况本工程施工的地下室与主体结构呈U型状。

现施工场地主要出入口设在西北侧，宽度为9m的混凝土硬化道路；场地周围围墙沿着用地红线砌筑以及甲方审核划定的位置砌筑；基坑开挖后上口边坡线距围墙距离较小处，设置安全警示，基坑周圈设置安全防护，并充分利用现场一切可以利用的场地作为三类设施布置场地。

二、部署针对施工现场场地的实际因素，我公司特作如下部署：1、在场地西北面（与**加工场紧邻）布置办公区供管理人员办公和工人住宿、生活卫生等设施，并按规定分区分隔。

2、我公司根据本工程施工总体部署对其不同施工阶段的划分，按照“方便施工，就近布置，见缝插针”的原则，将现场周边除建筑以外的空地合理利用，布置施工场地。

在现场的基础设施布置及数量见下表：第二节现场平面分阶段布置及说明一、地下室结构施工阶段1、平面布置：我公司进场后根据广州市安全文明施工要求标准进行围墙全封闭砌筑，在围墙的西北侧设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。

2、机械设备配备布置：本阶段机械设备主要包括：塔吊、混凝土输送泵等，本工程布置1台塔吊，混凝土输送泵布置2台，布置在道路畅通靠近施工部位，并配置相应的泵管等。

3、加工场地布置：我公司尽可能利用周边空闲场地进行钢筋、模板的加工，各施工标段循环进行施工，材料运输利用塔吊进行配合。

二、上部结构施工阶段1、平面布置：根据广州市安全文明施工要求标准进行全封闭砌筑，在主出入口通道处设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。

在基坑土方回填完毕后，将围墙一周和地下室边界之间的空地全部硬化形成一条环形道路，作为施工机械、物资运输道路用。

在场地内布置一处钢筋、木工加工区作为钢筋、模板加工场地，B3、B4栋各布置1台施工电梯。

2、机械设备配备布置：机械设备配备有：塔吊、施工电梯、钢筋加工设备、木工加工设备、混凝土输送泵等。

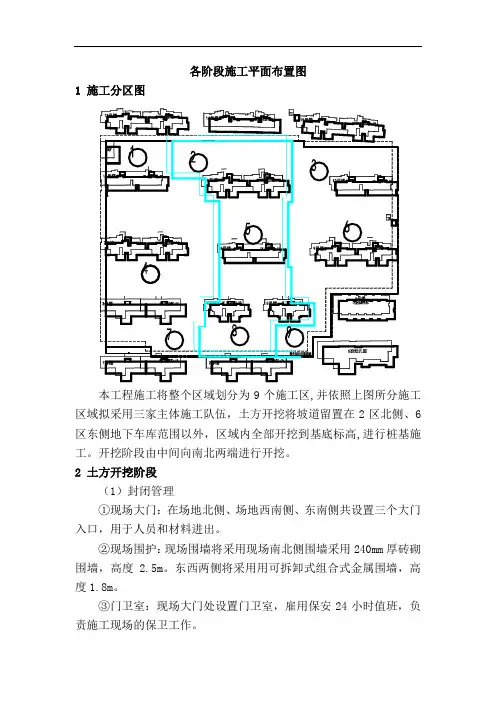

各阶段施工平面布置图1 施工分区图本工程施工将整个区域划分为9个施工区,并依照上图所分施工区域拟采用三家主体施工队伍，土方开挖将坡道留置在2区北侧、6区东侧地下车库范围以外，区域内全部开挖到基底标高,进行桩基施工。

开挖阶段由中间向南北两端进行开挖。

2 土方开挖阶段（1）封闭管理①现场大门：在场地北侧、场地西南侧、东南侧共设置三个大门入口，用于人员和材料进出。

②现场围护：现场围墙将采用现场南北侧围墙采用240mm厚砖砌围墙，高度 2.5m。

东西两侧将采用用可拆卸式组合式金属围墙，高度1.8m。

③门卫室：现场大门处设置门卫室，雇用保安24小时值班，负责施工现场的保卫工作。

④现场道路：北面、南面利用已有的临时道路作为施工主干道。

所有施工道路及下基坑通道均兼作临时消防通道。

（2）生产区临建（3）标识标牌布置①施工图牌：在大门入口处设置施工图牌，包括企业标牌、工程概况牌、质量管理组织构架牌、安全管理组织构架牌、消防组织架构、项目组织架构、施工平面布置图、农民工须知牌等。

②安全标识牌：在基坑周边等处悬挂安全标识牌。

③导向牌：为便于交通管理，在现场大门口设置导向牌。

（4）材料堆场土方开挖完成后在基坑内临近位置设置护坡、桩基施工材料及机械堆场。

3 地下室结构施工阶段地下施工全面开始之后，除2、6区留置位置作为临时材料中转场地，其他区域进行基础及地下室结构施工，在各区施工过程中，重点先抢出5区车库，完成时候后即立刻开展2、6区车库施工。

地下室施工一阶段平面布置图地下室施工二阶段平面布置图（1）主要机械（2）材料堆场4 地上结构施工阶段5区车库施工完成后暂时停止区内主楼施工，待2、6区完成施工后，在2区及6区车库顶设置临时材料转运场后恢复施工。

场区内共设置8个钢筋加工场地，钢筋加工场及周转材堆场等随低楼层封顶依需要逐步拆除。

地上结构施工阶段平面布置图（1）主要机械（2）材料堆场5 装饰装修施工阶段本工程全部地下室结构施工完成，6层及以下楼栋地上部分主体施工完成，12层楼栋主体施工至六层后，进行物料提升机安装及装修料场布置和临时道路二次规划，进入砌体并且插入装修施工。

施工总平面布置图
本项目平面布置将根据场地的条件和施工部署的相关内容进行平面布通八达置设计，包括工人生活区场地、施工平面布置设计、施工用电设计、施工用水设计、施工排水设计、施工总平面管理等内容。

第一节施工平面布置设计（施工总平面布置图见附页）
本施工平面布置将考虑场地布置、设备布置、环境保护、消防设置等内容。

主要从规范管理、合理利用场地，尽量减少材料二次运输为着眼点，以期达到保证质量，加快进度的目的。

一、生活及加工区布置
本工程场区面积小，根据总的施工部署和现场各单位工程的分布情况和结构特点，本工程在工地附近搭建临时建筑，供办公及施工人员住舍、材料加工、仓库用。

（一）临时办公区及生活区：
1、在工地附近搭建临时建筑，分设三个办公室，每个20m2左右。

2、生活区也是在工地附近搭建临时建筑，主要为宿舍、卫生间及食堂，主要为职工和管理人员居住，能满足施工高峰期人员的住宿。

3、生活区各临建间距离应符合消防要求，并配置足够的消防设施。

（二）加工区：
加工区包括骨架、基层、面板加工区和周转材料仓库，也是在工地附近搭建临时建筑。

（三）生活、加工区文明措施：
1、生活、加工区实施封闭管理，入口处均设置门卫室。

2、生活区内设置公告栏，安全教育栏等。

二、现场文明施工布置和消防配置
1、工地设置门卫室。

2、施工废水经沉淀处理后排入市政排污管网。

3、砂浆机、砼搅拌机设置工棚，防止粉尘飞扬，其中搅拌站的用水必须经沉淀池二次沉淀后方可排放入市政排污管网。

4、配电房及配电柜、用电设施均设置干粉灭火器；办公室及工人宿舍均按规定置悬挂式灭火器。

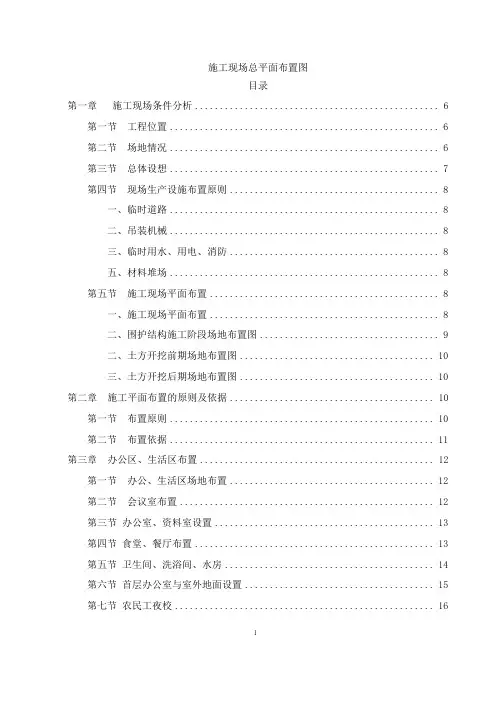

fj施工平面布置图图例施工组织设计工程名称：×××工程××建设集团有限公司目录基本情况及会签 (1)工程概况 (5)施工部署 (11)施工平面布置图 (13)施工准备工作 (14)主要项目施工方法 (23)质量保证措施 (53)安全技术措施 (57)技术节约措施 (64)冬季施工措施 (66)雨季施工措施 (68)主要材料用量 (70)技术经济指标 (71)附录 (72)施工组织设计补充 (74)附表：施工进度计划表附图一：深基坑挡土支护结构平面示意图附图二：深基坑挡土支护结构剖面示意图附图三：降排水系统平面图附图四：吊模施工示意图附图五：地下室墙模板支撑图附图六：外脚手架搭设形式基本情况工程名称：×××6#、7#楼及地下车库17至39轴（B段）工程地点：××××××建设单位：××××××设计单位：××××××总包单位：××××××监理公司：××××××监督单位：××××××开工时间：××年11月20日施工单位会签表1生产负责人技术负责人项目经理上岗证号项目副经理上岗证号项目副经理上岗证号项目工程师上岗证号土建工长上岗证号水、暖工长上岗证号钢筋工长上岗证号电气工长上岗证号质量员上岗证号技术员上岗证号资料员上岗证号预算员上岗证号器材员上岗证号主持编制人编制完成日期审核负责人审核日期×××公司领导会签表2总工程师生产经理总经济师建设单位及监理表3建设单位监理单位公司部门审核会签（一）表4部门审核意见审核人及部门签章生产计划部门业务经营部门技术部门质量部门公司部门审核会签（二）表5部门审核意见审核人及部门签章安全技术部门劳动部门器材设备部门财务部门工程概况（一）表6工程名×××6#楼称工程详细地址工程座落位置示意图单位工程质量指标建筑面积10716.25m2平面形式凸字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.3m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 5.1 3.15 3.53工程概况（二）表7工程名称×××7#楼工程详细地址工程座落位置示意图单位工程质量指标建筑面积10838.16m2平面形式人字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.2m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 4.8 3.15 3.6工程概况（三）表8工程名称×××地下车库B段工程详细地址工程座落位置示意图单位工程质量指标建筑面积3658m2平面形式平面凹凸形结构类型现浇混凝土工程性质车库基础类型阀板基础基础标高－6.15m基础埋深－6.55m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××.11.20 竣工日期××.4 层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 3.8m工程概况（四）表9基础埋置深度6#楼 5.3m、7#楼5.2m地下车库6.55m大体积混凝土基础厚度6#楼 1.4m 、7#楼0.5m地下车库400mm大体积混凝土强度等级6#楼、7#楼C40地下车库C30大体积混凝土抗渗等级S8大体积混凝土类型供货单位商品混凝土××混凝土分公司深基放坡坡度1：1挡土支护结构基坑钢板桩加拉锚工程桩类型施工单位预应力混凝土管桩、混凝土方桩×××深基坑挡土支护结构平面示意图(详见附图1)深基坑挡土支护结构立面示意图(详见附图2)注：用于基坑东侧25m处工程概况（五）表10工程测量建筑红线控制桩坐落位置及示意图给定水准点高程及位置示意图原场地平均标高（m ） 绝对标高2.7m 设计室外绝对标高（m ） 6#楼3.85 7#3.80 设计首层地面绝对标高（m ）6#楼4.35 7#4.30室内外高差 （m ）0.500m工程概况（六）表11环境状况相邻建筑物状况该建筑位于×××地内。

施工现场平面布置1 施工现场平面布置总体原则图1-1 施工现场平面布置总原则2 施工现场平面布置图在满足施工生产需要的前提下，充分考虑市容和环境保护，临时建筑和其他设施布置经济、合理、安全、实用，生产与生活设施尽量分离，与周边环境协调，做到文明、美观、大方。

严格遵照施工现场平面布置的有关规定的占地面积以及占地时间的要求，严格遵守XX市关于施工场地布置和文明施工的有关规定。

图2-1施工总平面3 临时设施建设3.1 项目部建设1、项目部选址项目部选址由项目经理负责在进场前组织相关人员按照安全和管理的要求进行调查，确定选址方案后，报业主备案。

表3.1-1 项目部选址要求序号选址要求具体内容1安全要求避开取土、弃土场地。

避开高压线路及高大树木，与通信线路保持一定距离。

项目办公生活区采用封闭式管理，设置独立院落，并有围墙和大门。

出入口设置专职保卫人员，制订专门的管理制度。

办公用房、生活用房及机具停放场地适当分开，场地及主要道路应硬化处理并适当绿化；消防、安全设施必须齐全到位。

项目部要完善消防措施，配备必要的消防器材，每个功能区都必须配备足够数量的灭火器。

2管理要求靠近现场，方便管理，不受施工干扰。

交通便利，尽量靠近公路，缩短引入线。

通信畅通，邮路便捷，满足建设单位办公自动化要求。

2、项目部硬件设施标准项目部建设首先满足XX市“平安工地”标准化建设指导意见中文明施工规程的相关要求，规范用房及场地建设。

项目部驻地除了要有便利的交通条件、通电、通水、通电话外，还应实图3.1-1办公区效果示意图现宽带接入，网速满足网上办公、计量要求。

办公、生活用房应坚固、实用、美观、隔热通风，符合招投标文件及施工管理需要。

办公用房面积和办公家具应尽可能满足办公规范化的要求。

项目部办公区、生活区及车辆、机具停放区等设置科学合理，区内场地及主要道路做硬化处理，排水设施完善，庭院适当绿化，环境优美整洁。

项目部公共场所设置功能分区平面示意图及指路导向牌。

施工现场平面布置图一、施工总平面布置图按照《建筑施工安全检查标准》及海南省的具体要求，结合本工程实际施工现场，对施工现场进行合理布置。

二、施工现场平面布置原则为了保证总工期及工程质量的要求，我项目部本着充分利用现有场地,合理安排施工顺序的原则，现场既要合理科学地布置，又要本着施工方便的基本原则。

1.1项目部、施工队布置应距施工现场较近，便于指挥现场施工,便于施工管理。

1.2项目部的交通、通讯条件要优选，方便与当地供电局、政府机关等相关部门的联系。

1.3临时设施的布局符合工艺流程，且最大限度的缩短工地内的运输距离，减少二次倒运，并避免现场临时设施频繁搬迁而影响工程进展。

三、施工现场消防总体布置3.1消防布置(1)施工现场修砌消防水池，消防水接入消防水池，消防主干管直径为75mπio现场设四个消火栓，分别设于北侧两个和南侧两个。

(2)现场项目经理部办公区、宿舍区、库房区、卫生间边及大门口各须设一消防器材架。

3.2消防措施(1)严格执行上级有关消防的规章制度。

现场用的消防水管、消火栓、消防器材要配备齐全，消火栓3m范围内不得堆放任何材料和杂物，并设醒目标志，保证消防通道畅通。

(2)贯彻“预防为主、防消结合”的消防方针，结合施工中的实际情况，加强领导，组织落实，建立逐级放火责任制。

编制好消防方案，确保施工安全。

(3)场区内地面设置消火栓四个，管径中75。

(4)建立健全消防组织，要配备足够的消防器材。

要有明显的防火标志，做到布局合理，经常维护、保养，保证消防器材灵敏有效。

(5)楼内临时消防，要配备配套消防器材；重点放火部位不少于四瓶。

(6)施工现场建立用火制度，严格执行用火申请制度。

电气焊工需有动火时，应领取用火证后才能生火。

动火前要清除附近易燃物,配备看火人员和灭火用具。

用火证当日有效。

动火地点变换，要重新办理用火证手续。

(7)施工员在安排生产时，要坚持放火安全交底制度，特别是电气焊、防火等易燃作业时，要有具体防火要求。
