2x2行列式键盘扫描程序

三、编程题 四、综合题 设有一单片机系统，扩展了程序存储器、数据存储器和一片8155。关于8155 和单片机定时器、中断等的技术要求和相关答案如第二题的3、4、5、6、9、10、 14、15等小题所示。 1、试编写系统初始化程序段（包括于8155和单片机定时器、中断等的初试 化）。 2、假设定时器1中断服务程序为T1R，外部中断1中断服务程序为INTR1,主程 序为START。如何在程序存储器中存放这些程序（利用伪指令）
5V
四、综合题 电路如图：(1) 8155的RAM的地址范围 (2) 请设计8155命令控制字，未作要求的位全取0。 (3) 在图上将8155的引脚AD0~AD7、RD、WR、ALE、RESET与8051 正确连接。 (4) 编程序：读入开关状态，点亮PA口的灯。
应用系统设计：航标灯控制
1、技术指标 （1）航标灯白天应该熄灭。 （2）航标灯在黑夜闪闪发光：亮2秒钟，灭2秒钟。 2、总体设计 针对（1），采用光敏三极管：有光照，三极管导通；无光 照，三极管截止。
&
& & CE
5V
&
ILE CE WR2 XFER DI7～0 WR1
& DB
3、软件设计
DB 5V AB WR 译码器 DI7～0 ILE CE WR1 WR2 XFER
DHC: MOV DPTR,#7FFFH CLR A LOOP:MOVX @DPTR,A INC A SJMP LOOP
VOUT
T2导通
T2截止
4、软件设计 （1） 2s＝50ms×40＝T0定时＋软件计数 关于定时器T0：TMOD的设计、计数初值的计算 TMOD＝xxxx0001＝00000001＝01H X0＝最大计数值－欲计的数＝ 65536—欲计的数 ＝65536 —定时时间/ 机器周期＝65536－50ms/1us ＝3CB0H 软件计数器R7=40 （2）系统初始化 T0初始化：写TMOD、TH0、TL0。 中断初始化：IT0为0（外部中断0为低电平触发）、IE为 10000011、IP为xxx00010＝02H。 灯的初始化：P1.7输出0，使灯灭。 （3）程序的编制 （4）程序的安放

单片机实验六行列式键盘扫描显示一．实验目的1．通过实验掌握查询式键盘的原理和编程方法2．理解按键防抖技术。

二．实验内容数码管为共阴型，P0输出7段码，开机运行数码管显示P，当按键按下时，数码管显示相应的数字键号（1-F)。

三．实验原理图四．实验步骤1．在KEIL4中编写、调试、编译程序。

2．在PRTUSE中设计电路，加载HEX文件运行仿真，按各键观察LED的显示。

3．在实验箱上用杜邦线连接JP4和JP8，JP10和JP3，打开实验箱电源开关，下载*.hex文件到单片机，按键观查运行状态。

五．实验参考程序ORG 0000HAJMP STARTORG 0030HSTART: MOV P0,#73HAN: MOV R1,#0FEHMOV P1,R1JNB P1.4, K1_1JNB P1.5, K2_1JNB P1.6, K3_1JNB P1.7, K4_1MOV A,R1RL AMOV R1,AMOV P1,R1JNB P1.4, K1_2JNB P1.5, K2_2JNB P1.6, K3_2JNB P1.7, K4_2MOV A,R1RL AMOV R1,AMOV P1,R1JNB P1.4, K1_3JNB P1.5, K2_3JNB P1.6, K3_3JNB P1.7, K4_3MOV A,R1RL AMOV R1,AMOV P1,R1JNB P1.4, K1_4JNB P1.5, K2_4JNB P1.6, K3_4JNB P1.7, K4_4AJMP ANK1_1: AJMP K11K1_2: AJMP K12K1_3: AJMP K13K1_4: AJMP K14K2_1: AJMP K21K2_2: AJMP K22K2_3: AJMP K23K2_4: AJMP K24K3_1: AJMP K31K3_2: AJMP K32K3_3: AJMP K33K3_4: AJMP K34K4_1: AJMP K41K4_2: AJMP K42K4_3: AJMP K43K4_4: AJMP K44K11: LCALL DL Y20MSJB P1.4,N0MOV A,#00HLCALL SEG_DISP N0: AJMP ANK12: LCALL DL Y20MSJB P1.4,N1MOV A,#01HLCALL SEG_DISP N1: AJMP ANK13: LCALL DL Y20MSJB P1.4,N2MOV A,#02HLCALL SEG_DISP N2: AJMP ANK14: LCALL DL Y20MSJB P1.4,N3MOV A,#03HLCALL SEG_DISP N3: AJMP ANK21: LCALL DL Y20MSJB P1.5,N4MOV A,#04HLCALL SEG_DISP N4: AJMP ANK22: LCALL DL Y20MSJB P1.5,N5MOV A,#05HLCALL SEG_DISP N5: AJMP ANK23: LCALL DL Y20MSJB P1.5,N6MOV A,#06HLCALL SEG_DISP N6: AJMP ANK24: LCALL DL Y20MSJB P1.5,N7MOV A,#07HLCALL SEG_DISP N7: AJMP ANK31: LCALL DL Y20MSJB P1.6,N8MOV A,#08HLCALL SEG_DISPN8: AJMP ANK32: LCALL DL Y20MSJB P1.6,N9MOV A,#09HLCALL SEG_DISPN9: AJMP ANK33: LCALL DL Y20MSJB P1.6,N10MOV A,#0AHLCALL SEG_DISPN10: AJMP ANK34: LCALL DL Y20MSJB P1.6,N11MOV A,#0BHLCALL SEG_DISPN11: AJMP ANK41: LCALL DL Y20MSJB P1.7,N12MOV A,#0CHLCALL SEG_DISPN12: AJMP ANK42: LCALL DL Y20MSJB P1.7,N13MOV A,#0DHLCALL SEG_DISPN13: AJMP ANK43: LCALL DL Y20MSJB P1.7,N14MOV A,#0EHLCALL SEG_DISPN14: AJMP ANK44: LCALL DL Y20MSJB P1.7,N15MOV A,#0FHLCALL SEG_DISPN15: AJMP ANSEG_DISP: MOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,ARETDL Y20MS: MOV R6,#14HDL2: MOV R7,#250DL1: NOPNOPDJNZ R7,DL1DJNZ R6,DL2RETTABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;/0123456789 DB 77H,7CH,39H,5EH,79H,71H ;/ABCDEFEND。

switch(key)
{
case 0x7e:P0=dofly[0];break;//0按下相应的键显示相对应的码值
case 0x7d:P0=dofly[1];break;//1
case 0x7b:P0=dofly[2];break;//2
case 0x77:P0=dofly[3];break;//3
case 0xbe:P0=dofly[4];break;//4
case 0xbd:P0=dofly[5];break;//5
case 0xbb:P0=dofly[6];break;//6
case 0xb7:P0=dofly[7];break;//7
case 0xde:P0=dofly[8];break;//8
if(cord_h!=0x0f) //先检测有无按键按下
{
delay(100); //去抖
if(cord_h!=0x0f)
{
cord_h=P3&0x0f; //读入列线值
P3=cord_h|0xf0; //输出当前列线值
cord_l=P3&0xf0; //读入行线值
return(cord_h+cord_l);//键盘最后组合码值
0x77,0x7c,0x39,0x5e,0x79,0x71};//0-F
uchar keyscan(void);
void delay(uint i);
void main()
{
uchar key;
P2=0x00;//1数码管亮按相应的按键，会显示按键上的字符
while(1)
{
key=keyscan();//调用键盘扫描，
//行列扫描程序，可以自己定义端口和扫描方式，这里做简单介绍

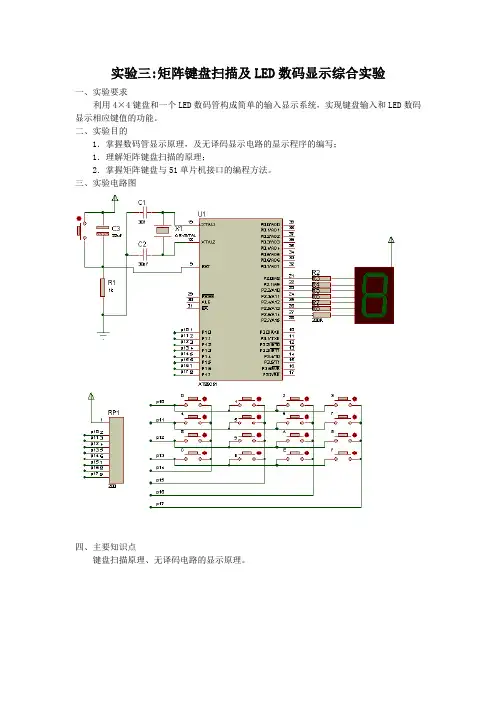

实验三:矩阵键盘扫描及LED数码显示综合实验
一、实验要求
利用4×4键盘和一个LED数码管构成简单的输入显示系统，实现键盘输入和LED数码显示相应键值的功能。

二、实验目的
1．掌握数码管显示原理，及无译码显示电路的显示程序的编写；
1．理解矩阵键盘扫描的原理；
2．掌握矩阵键盘与51单片机接口的编程方法。

三、实验电路图
四、主要知识点
键盘扫描原理、无译码电路的显示原理。

五、实验流程图
六、实验效果：点击相应按键显示相应的键值
七、实验步骤
1．在keil环境下编写程序，汇编后生成*.Hex文件。

2．硬件验证
1）用ISP下载*.HEX程序到CPU
2）按连接表连接电路
3）检查验证结果。

八、连线表
十、源程序：自己编写源程序。
