天然气压缩机的基本介绍

天然气压缩机的工作原理可以分为以下几个步骤：
天然气压缩机工作原理
1.将天然气吸入
天然气压缩机的第一步是将天然气吸入，这通常是通过一个进气口或者吸气阀实现的。

在进气时，气体被不断地吸入到压缩机中，并通过一个过滤器来删除其中的杂质和水份。

这是保证压缩机正常工作的重要步骤。

2.压缩气体
在将天然气吸入到压缩机后，气体会被压缩机的动力机构推入腔室中。

腔室内部包含了一些可移动的部件，如活塞、螺杆和叶轮等，这些部件会将气体压缩到更高的压力状态。

在压缩过程中，气体的温度也会相应地上升。

这是由于气体分子被压缩时，其内部的热能也被压缩并释放出来，导致温度的升高。

3.放出气体
当气体被压缩到一定压力时，压缩机会将气体放出。

这一步通常是通过一个出气口或者放气阀来实现的。

放出气体的压力通常会高于进气压力，这是因为气体在被压缩的过程中增加了分子的碰撞力和运动速度。

放出气体的流量和压力可以被控制，以便满足不同的工业和商业需求。

4.冷却
放出气体后，压缩机通常需要对气体进行冷却。

这是由于气体在被压缩的过程中会产生大量的热能，需要通过冷却来降低其温度。

这可以通过安装一个冷却器或者使用冷却水来实现。

冷却后的气体可以再次进入压缩机进行二次压缩，以达到更高的压力。

总的来说，天然气压缩机工作原理主要是通过将天然气进入到压缩机中，利用动
力机构将气体压缩，然后通过放气阀将其放出，并进行冷却，以保证压缩机的正常运转。

天然气压缩机广泛应用于天然气输送、加气站和天然气储存等领域。

天然气压缩机是天然气传输系统的重要部分，其中分类、功能五花八门，下面就让蚌埠市徽瑞压缩机制造有限公司为您简单介绍一下，希望可以帮助到您！一．作用：将天然气增压以便于远程运输二．特点：天然气压缩机和普通的压缩机不一样，天然气压缩机主要是压缩天然气（包括其中含量、甲烷、丙烷、等等）压力比较大，危险级别高。

普通压缩机主要压缩空气对介质很单一，压力也很小。

三．工作原理：压缩机运转时，电动机带动曲轴作旋转运动，通过连杆使活塞作往复运动。

曲轴旋转一周，活塞往复运动一次，气缸内相继实现吸气、压缩、排气的过程，即完成一个工作循环。

(一) 吸气过程当活塞向左运动时，气缸内的工作容积逐渐增大而压力逐渐降低。

当压力降至稍低于进气管中压力时，进气管中气体便顶开吸气阀进入气缸，直到活塞达到最左位置（又称内止点）时，工作容积为最大，吸气阀开始关闭。

(二) 压缩过程当活塞向右运动时，气缸内工作容积缩小，而气体压力逐渐增大。

由于吸气阀有止逆作用，故气缸内的气体不能倒流到进气管中。

同时，因排气管中的气体压力又高于气缸内部的压力，气缸内的气体无法从排气阀流出，而排气管中的气体因排气阀的止逆作(三) 排气过程当活塞右移到一定的位置时，气缸内气体压力升高到稍高于排气管中气体压力，气体便顶开排气阀进入排气管中，直至活塞运动到最右位置（又称外止点）为止。

排气阀关闭，活塞再次左移，上述过程重复出现。

蚌埠市徽瑞压缩机制造有限公司是蚌埠压缩机总厂改制后组建的液化气、天然气和氮气压缩机专业制造厂家，新组建的徽瑞以优化的管理、优先的人才和优越的设备跻身于同行之列。

本厂具有雄厚的产品开发能力及生产能力，能根据用户需要独立设计、试制、生产各类压缩机及成套设备。

用高素质的人才制造高品质的产品，是蚌埠市徽瑞压缩机制造有限公司的治厂根本。

本厂生产的压缩机在化工、医药、燃气等行业使用极为广泛，产品质量和科技含量能保证其产品各类指标都达到了国内同类产品之先进水平。

天然气压缩机技术规格书编制：李伟校对：审核：批准：有限公司1 设备名：天然气压缩机2 技术参数：1、公称容积流量m 3/min ：2.75(450Nm 3/h) 2、吸气压力Mpa （G ）：0.2-0.4 3、排气压力Mpa （G ）：1.0 4、吸气温度℃：≤40 5、排气温度℃：≤155 6、输气温度℃：≤60 7、冷却方式：自带水冷 8、噪声声压级dB(A)：≤85 9、振动烈度mm/s ：≤28 10、安装方式：有基础11、配备动力：变频电机；电源（380V 50Hz ） 12、变频器：按制造厂标准 13、控制柜：按制造厂标准3 功能要求：压缩机容量450 Nm ³/h ，采用变频控制，运行压力0.85-1.0Mpa ，当储罐压力降到0.85Mpa 时，压缩机全速工作，随着压力上升，压缩机转速减慢，当储罐压力上升到1.0Mpa 时，压缩机转速趋近于0，如压力继续升高至1.1Mpa ，压缩机停机。

压缩机出口压力为1.0MPa 。

电机及其他检测设备均要采用隔爆产品，适用于现场环境。

本工程所选用压缩机为撬装式压缩机，其主要的功能见表2.1。

表2.1 撬装式压缩机系统的主要功能表电气、控制系统机组电气控制柜为变频启动，防爆柜，对压缩机组的控制统一设计。

可对压缩机实现电动机过载、短路、压缩机油压低、进气压力低、排气压力高自动保护。

当储罐压力高于1.1Mpa时实现回流，压力达到1Mpa时降速变频，调节气量，满足整套系统平稳进行试验，确保柴油机试验时不会因为气体的压力波动影响试验效果。

电气系统工作条件：电气PLC系统在下列条件下能可靠工作⏹环境温度：-5℃～55℃⏹日平均湿度：< 90% (平均气温25℃)压缩机保护停机汇总表所有仪表和电器配套能在爆炸危险场所区中安全可靠使用。

压缩机现场配有仪表板，仪表板装有进气压力表、一二级排气压力表、压缩机油压表、压缩机现场设有防爆启停按钮和各级温度显示。

天然气压缩机原理
天然气压缩机是一种将天然气压缩至高压状态的设备。

它的工作原理是通过一系列的机械过程将天然气分子间的距离减小，从而提高气体的密度和压力。

天然气压缩机通常由压缩机本体、电机、冷却系统和控制系统等组成。

当天然气进入压缩机后，首先经过进气管道进入压缩机腔体。

在腔体内，由于活塞或叶片等机械零件的运动，压缩机腔体的体积逐渐减小，导致气体被压缩。

具体而言，当活塞向内运动时，腔体内气体受到压缩的作用，同时温度也会升高。

为了保证压缩机的正常运行，需要对气体进行冷却。

冷却系统通过冷却剂或冷凝水等介质，将腔体内的热量带走，从而降低气体的温度。

在压缩过程中，随着活塞或叶片的挤压，气体的密度和压力逐渐增加。

当达到所需的压缩比时，压缩机会停止运行，将压缩后的高压天然气通过出口管道排出。

控制系统是天然气压缩机的重要组成部分，它可以监测和控制压缩机的运行状态，包括温度、压力、冷却效果等参数。

通过合理的控制，可以确保压缩机的安全运行和效率。

总的来说，天然气压缩机通过机械运动将天然气压缩至高压状态，从而满足天然气输送、储存和使用等需求。

它是天然气工业领域中不可或缺的设备。

天然气压缩机工作原理及能量分析天然气作为一种重要的能源，广泛应用在工业、交通和家庭等方面。

为了方便存储和运输，天然气需要通过压缩来提高密度。

而天然气压缩机就是实现这一目标的关键设备。

本文将介绍天然气压缩机的工作原理和能量分析，并探讨其在能源领域的应用。

一、天然气压缩机的工作原理天然气压缩机是一种将低压气体压缩成高压气体的机械设备。

它由压缩机本体、电动机、进气管、出气管、冷却系统、控制系统等部分组成。

天然气压缩机的工作原理主要分为以下几个步骤：1. 吸气：在压缩机本体的气缸中，随着活塞的下行运动，气缸内形成一个低压的空腔。

此时，气缸上方的进气阀门自动打开，吸入外界的低压气体，并充满整个气缸。

2. 压缩：当活塞开始上升时，气缸内的气体被压缩并向缸盖移动。

此时，进气阀门关闭，防止气体向外泄漏。

当活塞移动到气缸顶部时，气体的压缩比例达到预定值。

3. 排气：接下来，在活塞向下运动的过程中，缸盖上的排气阀门打开，高压气体经出气管排出。

4. 循环：以上步骤循环完成，直到达到设定的输出压力为止。

同时，压缩机会不断循环进行冷却，保持正常工作温度。

二、天然气压缩机的能量分析天然气压缩机的能量分析包括两个方面：压缩功和压缩热。

1. 压缩功压缩功是指压缩机电机输入的能量，主要由下列公式计算得出：W = Pg(V2-V1) / n其中W为压缩功，单位为焦耳；P为压缩机输入的功率，单位为瓦特；g为气体摩尔质量，单位为克/摩尔；V2为排气容积，单位为立方米；V1为吸气容积，单位为立方米；n为压缩指数。

2. 压缩热在天然气压缩过程中，气体因受到机械功的作用而发生热变化，这种变化称为压缩热。

它的大小和气体的性质、工作压力、压缩比等因素有关。

一般来说，压缩热可通过冷却系统或交换器抽取热量，从而达到冷却效果。

三、天然气压缩机在能源领域的应用天然气压缩机是天然气储运系统中必不可少的设备之一。

它可以将稀薄的天然气压缩成高密度，从而方便运输和储存。

天然气压缩机工作原理
天然气压缩机的工作原理是利用机械能将气体压缩成高压气体的装置。

下面将详细介绍其工作原理。

天然气经过进气口进入压缩机，进入压缩腔体。

压缩腔体内部有一个活塞，由电动机或柴油机带动。

当活塞向下运动时，压缩腔体的体积增大，气体通过进气口进入腔体内。

随着活塞向上运动，压缩腔体的体积减小，气体受到压缩，使气体的压力逐渐增加。

同时，在活塞向上运动的过程中，腔体内的气阀关闭，防止气体逆流。

当活塞上升到一定位置时，压缩腔体内的气体压力达到了设定值，此时压缩机停止工作。

压缩腔体内的高压天然气通过出口被释放出来，供应给其他设备或工业过程中使用。

值得注意的是，为确保压缩机的稳定工作和提高压缩效率，通常在压缩机系统中还会增加冷却系统和润滑系统。

冷却系统可防止压缩机因过热而损坏，而润滑系统则可减少活塞与压缩腔体之间的摩擦，提高压缩机的工作效率和使用寿命。

总之，天然气压缩机利用活塞在压缩腔体内的上下运动，将气体压缩成高压气体。

这种压缩机通常被广泛应用于天然气加气站、天然气储气库等领域，为天然气的储存和运输提供了重要的设备。

天燃气压缩机工作原理
天然气压缩机是一种用于将天然气压缩成高压气体的设备。

它主要由压缩机本体、电机和控制系统组成。

天然气进入压缩机后，首先经过一个进气口进入压缩机本体。

压缩机本体内部有一个活塞和一个缸体。

当活塞向上移动时，气体被吸入到缸体中；当活塞向下移动时，气体被压缩。

为了保证气体的连续压缩，压缩机通常会配备多个缸体，使得每个缸体的活塞在不同的位置。

在活塞向下移动时，压缩机的电机提供机械能，驱动活塞向下移动。

电机通常使用电能转换为机械能，提供足够的能量来推动活塞。

控制系统负责监测和控制压缩机的运行。

它可以监测压缩机的温度、压力和电流等参数，并根据预设的设定值来调整压缩机的工作状态。

在气体被压缩的过程中，气体分子之间的空隙被压缩，从而使气体的密度增加。

同时，气体的温度也会随着压缩而升高。

为了避免过高的压力和温度对设备造成损坏，压缩机通常会安装相应的安全装置，如压力阀和温度传感器等，以保证压缩机的安全运行。

经过压缩后的天然气可用于输送或存储。

压缩后的气体被装入高压容器或管道中，并通过管道输送到需要的地方。

在输送过程中，如果需要减压，可以使用减压阀将气体的压力降低到需要的水平。

总的来说，天然气压缩机工作的基本原理是利用机械能将气体压缩成高压气体，以便于储存和输送。

控制系统则起到监测和调节压缩机运行状态的作用，以保证安全稳定的工作。

天然气压缩机工作原理天然气压缩机是一种用于将天然气压缩成高压气体的设备。

它在天然气输送、储存和加工过程中起着至关重要的作用。

本文将介绍天然气压缩机的工作原理，包括其结构组成、工作过程和应用领域。

天然气压缩机的结构组成主要包括压缩机本体、电动机、冷却系统、润滑系统和控制系统。

压缩机本体是压缩机的核心部件，它由气缸、活塞、曲轴、连杆等部件组成。

电动机通过皮带或联轴器与压缩机本体相连，提供动力以驱动压缩机工作。

冷却系统主要用于降低压缩机工作时产生的热量，保持压缩机的正常工作温度。

润滑系统则用于给压缩机的运动部件提供润滑，减少摩擦和磨损。

控制系统则用于监测和控制压缩机的运行状态，确保其安全可靠地工作。

天然气压缩机的工作原理主要包括吸气、压缩和排气三个过程。

在吸气过程中，压缩机的活塞向下运动，气缸内的压力降低，使外部空气通过进气阀进入气缸内。

在压缩过程中，压缩机的活塞向上运动，将吸入的气体压缩，使其压力和温度升高。

最后，在排气过程中，压缩机的活塞再次向下运动，将压缩好的气体通过排气阀排出，形成高压气体。

天然气压缩机的应用领域非常广泛。

在天然气输送过程中，由于管道中的气体会因为摩擦损失而流失能量，因此需要定期使用压缩机将气体压缩，以保持管道中气体的流动和压力。

此外，在天然气储存和加工过程中，也需要使用压缩机将气体压缩成高压气体，以便进行储存和加工。

因此，天然气压缩机在天然气工业中扮演着不可或缺的角色。

总之，天然气压缩机通过吸气、压缩和排气三个过程，将天然气压缩成高压气体。

它的结构组成包括压缩机本体、电动机、冷却系统、润滑系统和控制系统。

在天然气输送、储存和加工过程中有着广泛的应用。

希望本文能够对天然气压缩机的工作原理有所了解。

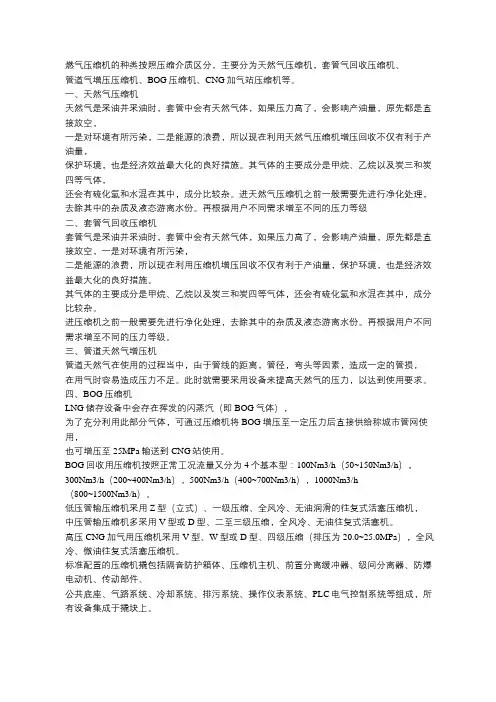

燃气压缩机的种类按照压缩介质区分，主要分为天然气压缩机，套管气回收压缩机、管道气增压压缩机、BOG压缩机、CNG加气站压缩机等。

一、天然气压缩机天然气是采油井采油时，套管中会有天然气体，如果压力高了，会影响产油量，原先都是直接放空，一是对环境有所污染，二是能源的浪费，所以现在利用天然气压缩机增压回收不仅有利于产油量，保护环境，也是经济效益最大化的良好措施。

其气体的主要成分是甲烷、乙烷以及炭三和炭四等气体，还会有硫化氢和水混在其中，成分比较杂。

进天然气压缩机之前一般需要先进行净化处理，去除其中的杂质及液态游离水份。

再根据用户不同需求增至不同的压力等级二、套管气回收压缩机套管气是采油井采油时，套管中会有天然气体，如果压力高了，会影响产油量，原先都是直接放空，一是对环境有所污染，二是能源的浪费，所以现在利用压缩机增压回收不仅有利于产油量，保护环境，也是经济效益最大化的良好措施。

其气体的主要成分是甲烷、乙烷以及炭三和炭四等气体，还会有硫化氢和水混在其中，成分比较杂。

进压缩机之前一般需要先进行净化处理，去除其中的杂质及液态游离水份。

再根据用户不同需求增至不同的压力等级。

三、管道天然气增压机管道天然气在使用的过程当中，由于管线的距离，管径，弯头等因素，造成一定的管损，在用气时容易造成压力不足。

此时就需要采用设备来提高天然气的压力，以达到使用要求。

四、BOG压缩机LNG储存设备中会存在挥发的闪蒸汽（即BOG气体），为了充分利用此部分气体，可通过压缩机将BOG增压至一定压力后直接供给称城市管网使用，也可增压至25MPa输送到CNG站使用。

BOG回收用压缩机按照正常工况流量又分为4个基本型：100Nm3/h（50~150Nm3/h），300Nm3/h（200~400Nm3/h），500Nm3/h（400~700Nm3/h），1000Nm3/h（800~1500Nm3/h）。

低压管输压缩机采用Z型（立式）、一级压缩、全风冷、无油润滑的往复式活塞压缩机，中压管输压缩机多采用V型或D型、二至三级压缩，全风冷、无油往复式活塞机。

天然气压缩机培训教材-图文第二章、增压站第一节、压缩机基础知识第二节、概述第三节、设备及工艺参数第四节、工艺原理及流程第五节、压缩机组面板说明第六节、发动机的控制系统第七节、操作规程第八节、维护保养第九节、常见问题分析第十节、二氧化碳自动灭火系统操作规程第二章增压站第一节一．增压目的增压站基础知识1.提高输气管道的起点输送压力。

2.弥补管内流体流动中的阻力损失。

3.满足天然气用户对供气压力的特殊要求。

二．天然气增压的特点1.增压站的社会依托条件差气田大都位于偏远的山区沙漠或其他不利于工程建设的地区，交通不便；供水，供电设施缺乏，社会协作和社会依托条件差。

因此增加基础建设投资。

2.工作介质不清洁从气井产出的天然气通常含有水、二氧化碳、硫化氢和固体颗粒杂质，清洁程度差。

尽管增压前有气液分离和固体颗粒过滤，仍要求压缩机对气质有很强的适应能力。

3.变工况工作在天然气生产过程中，天然气的压力、流量波动幅度大。

要求天然气压缩机适应变工况操作的要求，需要选择允许进口压力变化范围宽，流量负荷变化大的机型。

4.气井分散、单井产量小增压站选址应符合气井分散的特点，选择气井集中或气田的中间位置。

三.增压站的工艺设计增压站工艺流程设计应根据气田采气集输系统工艺要求，满足增压站最基本的工艺过程，即分离、加压和冷却。

为了压缩机的启动、停车、正常操作等生产上的要求以及事故停车的可能性，工艺流程还必须考虑天然气的循环、调压、计量、安全保护、放空等。

此外，还应包括为了保证机组正常运转必不可少的辅助系统（燃料气系统、自控系统、冷却系统、润滑系统、启动系统等）。

增压站由分离、增压、燃料及启动、放空五个基本单元组成。

四.压缩机组的选择1.根据增压的工况和安装地区的自然和环境条件选择（1）离心式压缩机组的优缺点离心式压缩机属于速度型压缩机，压缩机组的流量是压比、转速的函数，压缩机组的流量、出口压力可以通过转速调节来实现。

但离心式压缩机具有喘振和阻塞工况的特性，流量变化幅度较小。

天然气压缩机操作规程范文1. 介绍天然气压缩机是一种用于将天然气压力提高，以便于储存、运输和利用的设备。

为了确保天然气压缩机的安全稳定运行，制定本操作规程，以规范操作流程，保障人员安全和设备正常运行。

2. 设备准备2.1 准备工具和备品备件，并确保完好无损。

工具包括扳手、榔头、刀具等，并根据需要准备好备用的密封件、滤芯等备品备件。

2.2 检查设备的电源是否正常接通，并确保设备的所有指示灯、报警器等工作正常。

2.3 检查设备的外观是否有明显损坏，如有损坏应立即通知维修人员进行维护。

3. 操作流程3.1 检查天然气压缩机的润滑油是否充足，并根据需要添加或更换润滑油。

3.2 检查天然气压缩机的冷却水是否充足，并确保冷却水循环系统正常运行。

3.3 打开天然气压缩机的进气阀门，并逐渐调整进气量，使其达到正常工作状态。

3.4 监测天然气压缩机的工作状态，包括进气温度、压缩比、排气温度等参数，并及时调整操作参数，确保设备运行稳定。

3.5 定期清洗和更换天然气压缩机的滤芯，以保证设备的过滤效果。

3.6 定期检查天然气压缩机的密封件，确保其正常工作。

3.7 定期对天然气压缩机进行巡检和维护，及时发现和处理设备故障。

4. 安全注意事项4.1 操作天然气压缩机前，必须穿戴好防护用品，包括安全帽、防护眼镜和防护手套等。

4.2 操作人员应熟悉天然气压缩机的工作原理和操作流程，并经过专业培训，取得操作资格证书。

4.3 操作人员在操作天然气压缩机时，必须保持警觉，注意观察设备运行状态，发现异常情况应及时报警并停机处理。

4.4 禁止将非相关人员靠近天然气压缩机的作业区域，以防发生意外事故。

4.5 操作人员应定期参加安全培训，并接受随机安全检查。

5. 应急处理5.1 在发生天然气压缩机故障时，操作人员应立即停机，并按照紧急停机流程进行处理。

5.2 在天然气压缩机发生泄漏时，应立即关闭进气阀门，并采取相应的安全措施，如通风、疏散等。

天然气加压站的压缩机性能参数研究近年来，随着环保和清洁能源的重视，天然气作为一种清洁、安全、高效、低碳的能源得到了越来越广泛的应用。

然而，在天然气的加压输送过程中，为了满足输送需要，需要对天然气进行压缩，使其达到一定的压力后才能进行输送。

而这就要靠天然气加压站的压缩机来完成。

天然气加压站的压缩机是压缩天然气的重要设备，其性能参数的研究对于实现天然气的有效利用和保证管道安全运行至关重要。

下面我们将就天然气加压站的压缩机性能参数研究进行探讨。

一、压缩机性能参数简介在研究压缩机的性能参数前，我们首先需要了解压缩机的基本工作原理和分类。

压缩机分为容积型和动力型两种，其中容积型压缩机根据其压缩过程的不同，又分为往复式、旋转式、螺杆式、滑动式等多种类型。

了解了基本分类后，我们可以对压缩机的性能参数进行深入研究。

常见的压缩机性能参数主要包括压缩比、压气机效率、功率需求、绝热效率、压力比等，这些参数直接影响到压缩机的运行效率和性能。

因此，在进行压缩机选型时，需要综合考虑这些参数。

二、影响压缩机性能参数的因素影响压缩机性能参数的因素有很多，主要包括压缩机类型、管道长度、工作温度、气体成分等。

其中，不同类型的压缩机受到的影响不同，往复式压缩机由于受到活塞的运动限制，其压缩比相对较小，而滑动式压缩机由于气体能够自由流动，因此压力比相对较大。

同时，管道的长度也会对压缩机的性能产生影响。

长度较长的管道会对过程中的压力波动产生较大影响，从而影响压缩机的运行效率和性能参数。

此外，高温和低温环境下运行的压缩机也会受到温度的影响。

三、如何提高压缩机的性能参数为提高压缩机的性能参数，我们可以采取多种措施。

首先，对于压缩机本身，我们可以考虑采用高效节能的压缩机设计，在压缩机内部设置合理的几何结构，优化装配尺寸和检验工艺，提高压缩机的运行效率。

其次，我们可以采用工艺上的措施，比如采用适量的预冷器和冷却器来提高过程流量和流速，从而增加压缩机的气体处理效率。
