目录一、工程概况 (2)二、编制依据 (2)三、施工计划 (2)四、施工工艺技术 (4)五、施工安全保证措施 (16)六、劳动力计划 (19)七、计算书及附图 (20)一、工程概况本工程位于中山市火炬开发区大岭村，框架剪力墙结构，工程总建筑面积103413.14㎡，现拟建12栋16层建筑物，建筑高度均为52m，根据施工需要及工程现场实际情况，经项目部研究决定,分别在C-2栋外侧20/B—C轴处，A—3栋外侧4/B-C轴处各安装一台QTZ63（5510)塔吊，塔吊的中心距20轴和4轴线均为4.4m，安装高度分别为：70m、77m。
在整个塔吊安装、拆除期间，由公司安全处、项目部全程监督安装、拆除.二、编制依据1、张家港市天运建筑机械有限公司《QTZ63（5510）塔式起重机使用说明书》。
2、《“岭汇名轩”商住小区工程施工总平面布置图》3、GBJ17—88《钢结构设计规范》4、中国建筑工业出版社《简明结构吊装手册》5、中国建筑工业出版社《建筑机械工程师常用规范选》6、《建筑机械技术试验规程》7、GB5031—85《塔式起重机性能试验规范和要求》三、施工计划1、塔吊安、拆所需主要材料与设备计划：2、施工进度计划安排：⑴塔吊基础：2010年5月28日至6月12日完成；⑵塔机组装：2010年6月13日至6月21日完成（含第一道附墙）；⑶标准节顶升：按照主体结构施工进度统筹安排(含附墙的加设）；⑷塔机拆卸：装饰装修、屋面工程工程全面完工后组织拆卸。
四、施工工艺技术（一）塔式起重机的基本技术参数:1.性能表2.重量表(二）塔吊安装工艺流程及施工方法1、安装1.1安装前准备工作（1)清理现场，清除塔机安装区域的一切杂物，填平凹坑，以便汽车吊进场及拼装塔机各组件。
（2)工具准备.见机具表(3)装塔小组人员配备。
具有安装操作证的安装工人4~6人,电工1人,塔司1人，应熟悉本塔机的安装工艺。
（4）选择并架设塔机用电源，并注意电源容量，应满足塔机施工的要求。

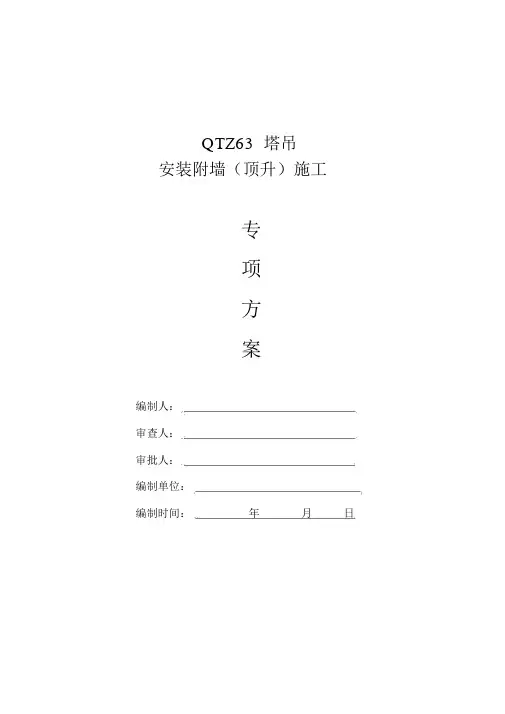

QTZ63 塔吊安装附墙（顶升）施工专项方案编制人：审查人：审批人：编制单位：编制时间：年月日目录一：工程概略：........................................................错误 !不决义书签。
二：编制依照： (3)三：塔吊附着地点确立............................................错误 !不决义书签。
四、安装拉杆及技术要求： (6)五、顶升加节步骤 (7)六、顶升过程的注意事项： (10)七、附着式塔式起重机附墙之间的距离及悬出段有关参数错误!不决义书签。
八、组织机构（人员及职责）： ..............................错误 !不决义书签。
九：塔吊附着计算....................................................错误 !不决义书签。
一：工程概略：工程说明：工程建设地址：；建筑高度：m；总建筑面积：；总工期：天。
本工程由投资建设，设计，监理，组织施工；由担当项目经理，担当技术负责人。
此次施工组织编制针对塔吊进行。
因负责垂直运输的塔吊的使用高度超出了自由高度，一定进行附墙顶升。
为了顺利顶升附着塔吊，保证设施及人身安全，特拟订本附着顶升方案。
二：编制依照：塔吊使用说明书塔吊安全技术操作规程施工现场平面部署塔式起重机的安装地点及平面部署《塔式起重机》（GB/T5031-2008）《建筑构造荷载规范》（GB50009-2011）《建筑安全检查标准》（JGJ59-99）《钢构造设计规范》（GB50017-2003）《建筑施工手册》等三：塔吊附着地点确立（1）附着构成：建筑最大高度为米，依据使用说明书，设道附墙。
附着装置由套框粱和三根拉杆构成，附着框架上的两个极点处有三根附着撑杆与之交接，三根撑杆的端部有连结座与建筑物附着处的连结基座铰接。
三根拉杆应保持在同一水平上。
63塔机附墙方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANQTZ63 塔式起重机附着架安装方案使用单位：江苏省住建集团有限公司工程名称：常州恒大翡翠华庭二标段3#安装单位：常州市天力机械化施工有限公司编制：审批：编写日期：审批日期：常州恒大翡翠华庭二标段3# 建筑物高度110米，按《施工组织设计》的整体综合考虑采用 QTZ80 型塔吊，其施工塔吊中心距建筑物外墙 3.5 米，符合厂家提供标准附墙架长度调节范围。
为了保证 QTZ80 塔式起重机工作的稳定性和整体钢度，减少上部塔身的自由长度，在塔身全高内设置《使用说明书》推荐设置的 6 套附着架，根据实际情况允许在1米的范围内进行适当调整。
一、说明：1、安装附着架之前，塔机最大工作高度为41m，此时塔机加节前必须安装第一个附着架；2、从塔机基础往上26m安装第一道附墙，塔身最大悬高（至下支座和塔身连接处）为32.5m；3、第二、三道附墙每道相隔20m安装一道,塔身最大悬高第二道为32.5m,第三道为30m；4、第四道附墙安装在第三道往上18m处，塔身最大悬高为30m；5、第五道附墙安装在第四道往上18m处，塔身最大悬高为；6、第六道附墙安装在第五道往上18m处，塔身最大悬高为；7、遇有4级以上大风时严禁进行安装锚固装置。
二、附着架（见图）：附着架是由四个撑竿和一套环梁等组成，它使塔机附着在建筑物上，对塔身起着支撑加强的作用。
使用时，环梁套在标准节上，四角用8个调节螺栓通过顶块将标准节顶牢。
其撑杆长度可调整。
四根撑杆端部优大耳环与建筑物附着处铰接。
安装时四根撑杆应保持同一水平内（用适当的钢丝绳将环梁绑挂在塔身上，从而调节水平）。
因此在设计附着预埋位置时，应考虑环架不应与标准节套管及爬爪相干涉。
调整顶块及撑杆长度使塔身轴线垂直。
本塔机附着架安塔机中心与建筑物距离为设计的，若实际使用时与此值不符，须经计算后重新确定撑杆的长度和结构型式方可使用。

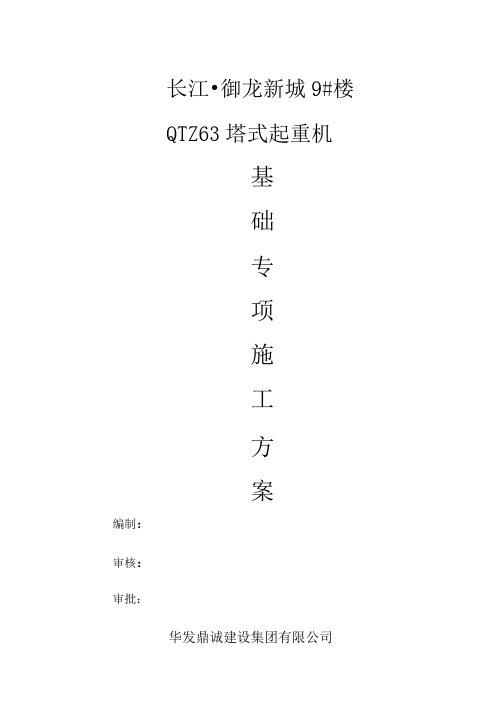

长江•御龙新城9#楼QTZ63塔式起重机基础专项施工方案编制：审核：审批：华发鼎诚建设集团有限公司二◦一四年—月二十日一、工程概况1、工程名称：长江•御龙新城9#楼2 、工程地点：阳逻经济技术开发区3 、建筑面积：19083.5m 24 、结构层高：框架剪力墙结构,地上17 层5 、建设单位：武汉市长江通讯房地产开发有限公司6 、监理单位：湖北建盛工程项目管理有限公司7、设计单位：武汉名洋建筑设计有限公司8 、施工单位：华发鼎诚建设集团有限公司1 ）编制依据：1 、QTZ63 型塔机说明书2 、根据勘察研究院《岩土工程勘察报告》的建设场地层划分；3 、设计图纸及施工组织设计中的总平面布置图。
2）塔吊性能QTZ63塔式起重机起吊性能：①最大起重量：6吨，②最大臂长：56米，③独立高度：40米，④工作幅度：2.5〜50米，⑤起升速度：80/40/20m/min , ⑥回转速度：0〜0.60r/min，⑦变幅速度：44/22m/min, ⑧顶升速度：0.40〜0.70m/min 。
3 ）塔吊基础验算根据现场实际需要及塔吊工作特性，考虑QTZ63 塔吊的性能参数，按塔吊技术性能查资料可知：塔吊自重为36.2T=362KN基础自重为5 X5 X1.35 X24=810KN活荷载为最大起吊重量6T=630KN基础倾覆力矩为：①工作状态：M仁1699KN M②非工作状态：M2=2289KN M基础稳定性验算：本基础所受荷载主要为竖向力和力矩，因此，应按承受偏心荷载作用计算。
计算模型简图如下图所示：根据《建筑地基基础设计规范》(GB50007-2002 )的规定: 偏心荷载作用时，基础底面压力应符合下列要求：Pmax <1.2f ⑴当e <b/6时，Pmax= (F+G) /A+M/W ⑵Pmin= ( F+G) /A-M/W ⑶当e <b/6 时，Pmax=2 (F+G ) /3Bca ⑷F为地基承载力设计值，Pmax为基础底面边缘的最大压力设计值；Pmin 为基础底面边缘的最小压力设计值；e为偏心矩，e=M/ ( F+G)；F为上部结构传至基础顶面的竖向力设计值；G为基础自重设计值；A为基础底面面积；M为倾覆力矩，包括风荷载产生的力矩和最大起重力矩；W为基础底面的抵抗矩；Bc为垂直于力矩作用方向的基础底面边长；a 为合理作用至基础底面最大压力边缘的距离。
塔吊锚固、顶升施工实施方案一、项目背景我们的项目位于繁华的都市中心，高楼林立，竞争激烈。
为了确保工程进度和质量，我们决定采用塔吊进行施工。
塔吊的锚固和顶升是施工过程中的关键环节，直接影响到工程的安全和效率。
二、塔吊选型1.根据工程需求，我们选择了QTZ63型塔吊，该型号具有起升高度高、作业半径大、载重能力强等特点，能满足施工现场的需求。
2.塔吊的锚固和顶升系统采用了先进的自动控制系统，确保了施工过程中的安全性和稳定性。
三、锚固方案1.锚固基础（1）采用预应力混凝土管桩基础，桩径为500mm，桩长为20m，桩顶露出地面1m。
（2）基础承台尺寸为4m×4m，厚度为1m，混凝土强度等级为C30。
2.锚固方法（1）采用四根直径32mm的高强度螺栓，将塔吊与基础承台连接。
（2）螺栓连接处采用防腐蚀处理，确保连接的可靠性。
3.锚固检查（1）在施工过程中，定期对锚固基础进行检查，发现问题及时处理。
（2）检查内容包括螺栓紧固程度、基础沉降、塔吊倾斜等。
四、顶升方案1.顶升系统（1）采用液压顶升系统，包括顶升油缸、液压泵站、控制系统等。
（2）顶升油缸直径为160mm，行程为2m，顶升速度为0.5m/min。
2.顶升操作（1）顶升前，对塔吊进行检查，确保各项指标正常。
（2）开启液压泵站，使顶升油缸伸长，将塔吊顶升到预定高度。
（3）调整塔吊位置，使其与基础承台对齐。
（4）紧固螺栓，完成顶升过程。
3.顶升检查（1）顶升过程中，密切监测塔吊的倾斜和沉降情况。
（2）顶升完成后，对塔吊进行检查，确保各项指标正常。
五、施工组织1.施工队伍（1）选拔具有丰富经验的施工队伍，进行专业培训。
（2）施工队伍包括塔吊司机、信号工、维修工等。
2.施工计划（1）制定详细的施工计划，明确施工任务、时间节点、质量标准等。
（2）施工计划应包括塔吊安装、调试、运行、拆除等环节。
3.安全管理（1）建立健全安全管理规章制度，确保施工安全。
（2）对施工人员进行安全教育，提高安全意识。
QTZ63自升塔式起重机施工方案引言QTZ63自升塔式起重机是一种常见的建筑施工设备。
在建筑施工中，起重机起到了至关重要的作用。
通过起重机能够完成高处材料的运输和搬运，提高建筑施工效率。
本文将介绍QTZ63自升塔式起重机的施工方案。
设备介绍QTZ63自升塔式起重机主要由塔身、起重臂、车架等部件组成。
主要特点为起重量大、范围广、灵活性高。
其操作、掌握起来也比较简单。
在施工时，首先要根据工地实际情况和所需的起重量、程度等因素选择合适的起重机。
施工前准备在施工前，需要对工地现场进行勘测和评估。
选择合适的起重位置和架设方案，计算承重能力和安全措施。
同时需要编制完整的施工方案，明确各项施工指导要求。
在选择起重位置和架设方案时，需要考虑施工路径和施工空间的大小，以保证起重机的安全运行。
准备工作首先，施工人员需要对施工现场进行检查，确定是否满足起重机的安装要求。
如果有障碍物，需要进行清理。
同时要预留足够的施工空间。
在确认现场条件后，可以开始进行起重机的组装。
施工人员要检查所有部件是否齐全，并按照维修手册进行组装。
组装前，还需要对各部件进行检查和测试，以保证其安全性和可靠性。
架设起重机在起重机组装完成后，需要使用专业的安装工具将其安装到施工现场。
在架设过程中，需要严格按照安全规定进行操作。
同时还需要考虑天气因素，避免在风力等恶劣气候下操作。
起重操作起重操作是整个施工过程中最为重要的一步。
在进行起重操作前，需要对起重物进行评估和计算，确定起重量和运输路径。
同时还需要制定安全措施，包括使用安全带、避免超载等。
在操作过程中，操作人员要时刻注意机器的工作状态，并及时修理和更换损坏零部件。
施工结束施工结束后，需要对起重机进行清理和维护。
特别是在使用过程中产生的油污和尘土需要及时清理。
同时还需要对设备进行检查和维护，以保证其正常工作。
在使用起重机进行施工作业时，一定要注意安全。
需要对作业人员进行专业的培训，掌握场地检查方法，确保场地平稳安全。
QTZ63塔机按专项施工方案DOC1.项目概况本项目是建筑工程的施工项目，主要包括建造多层高层办公楼和停车场。
为了保证施工安全和提高效率，决定引入一台QTZ63塔机进行施工作业。
2.塔机选择2.1塔机型号选择根据施工项目的需要，选择QTZ63塔机作为施工设备。
该型号塔机具有良好的性能和稳定性，适用于多种复杂工况。
2.2塔机配置参数-最大起重量：6吨-最大起重力矩：630kN·m-最大起升高度：130米-配重：3×2吨3.塔机基础施工3.1塔机基础布置根据施工现场的实际情况，选择合适的位置进行塔机基础施工。
基础施工应满足规范要求，确保安全可靠。
3.2基础材料选择选择适合的混凝土材料作为基础施工材料。
应满足强度和耐久性要求，保证基础的稳定性。
4.塔机安装4.1塔机部件安装按照塔机安装图纸和说明书，进行塔机的各个部件的安装。
注意保持部件之间的连接牢固，确保塔机的稳定性。
4.2配重安装根据塔机的规格要求，进行配重的安装，确保配重的均衡分布，提供足够的稳定性。
5.塔机调试5.1电气系统调试对塔机的电气系统进行调试，确保各个功能正常工作。
包括起重机构、回转机构、变频器、限位器等。
5.2安全装置调试对塔机的各种安全装置进行调试，包括风速计、高度限位器、倾斜限位器等。
确保在施工过程中能够及时发出警报并停止施工。
5.3润滑油加注对塔机的各个润滑点进行注油，确保塔机运行平稳，减少运行噪音和摩擦。
6.塔机操作培训对施工现场的操作人员进行塔机操作培训，确保其熟悉塔机的操作方法和安全注意事项。
7.施工作业7.1塔机的安全操作操作人员在进行施工作业时，必须严格按照塔机的使用规范进行操作，确保安全稳定。
7.2塔机维护保养定期对塔机进行维护保养，包括清洁、润滑、检查等工作。
确保塔机的正常运行和延长使用寿命。
7.3施工现场安全管理在施工现场，应制定详细的安全管理方案，包括警示标志、禁止区域划定、安全教育等。
确保施工现场的安全。
QTZ63C塔吊专项施工方案一、建设项目概况本次施工项目为QTZ63C塔吊专项施工方案，用于建设项目的起重作业。
项目规模为中型建筑物，总体积约为XXXXX，施工周期为XX个月。
二、建设基础1.地基基础:根据项目的地质勘察资料，地基属于XX类型，承载力满足塔吊施工要求，无需进行加固。
三、施工方案1.塔吊选择:本项目将采用QTZ63C型塔吊，因其具有起重量大、升降速度快、操作灵活等优点，可以满足项目的起重作业需求。
2.塔吊安装:塔吊将在项目地点进行现场安装，根据施工方案具体安装位置的要求将其组装起来。
在组装过程中，需保证塔吊安装牢固、垂直、稳定，确保施工过程中的安全性。
3.塔吊操作:塔吊将由具有相关证书和操作经验的专业操作员进行操作。
操作员需熟悉塔吊的使用方法和注意事项，保证其操作过程中的安全性。
4.塔吊维护:在施工过程中，需定期进行塔吊的维护和保养，检查塔吊各部位的磨损和松动情况，确保其正常运行。
四、安全措施1.施工现场应设置专门的塔吊作业区域，并进行明确标示，禁止无关人员进入作业区域。
2.塔吊操作员应具备相关证书和操作经验，并严格按照操作要求进行作业，禁止违反作业规程。
3.对塔吊进行定期检测和维护，确保其稳定和可靠。
4.在起重作业中，要对吊装物进行稳固的悬挂，禁止过重或超尺寸的物体进行吊装。
5.在起重作业中，需设置专门的信号员进行指挥和协助，确保起重过程中的安全性。
五、环境保护1.在施工过程中，采取降噪措施，减少噪音污染。
2.施工现场应有专门的道路和停车区域，严禁塔吊和其他车辆随意停放，确保施工区域通畅。
3.严禁施工现场乱丢垃圾，保持施工现场的整洁，避免环境污染。
六、总结本次施工方案对QTZ63C塔吊的专项施工进行了详细的介绍，包括建设概况、安全措施和环境保护等方面的内容。
通过施工方案的实施，将确保塔吊施工的安全性和有效性，为项目的顺利进行提供保障。
同时，也要求施工人员严格按照方案要求进行作业，保证施工过程的安全和环保的实施。
一、工程概况金桂尚苑A地块1#、2#、3#楼工程项目，由中国中建设计集团有限公司上海分公司设计。
本工程项目地处无锡市太湖大道金匮桥西A地块,总建筑面积：67000平方米，建筑总高度为102.6m，地下2层，以地下室顶板﹙黄海高度5.15米﹚为本工程±0.00,±0.00以上主体建筑为18层.23层及商辅。
±0.00以上分为1、2、3栋楼。
本工程项目安装QTZ63塔吊2台，其中臂长50米，这样就能尽可能的覆盖整个现场，最大限度的减少吊运死角，满足现场使用的要求。
根据塔吊说明书上各项技术参数的说明，本设计验算方案选用QTZ63说明书的规格作为依据。
二、塔吊布置的难度1、我公司进场时，场地已平整,基础桩已完成。
2、由于基坑四周可用的堆场和加工场地非常有限，南侧太湖大道,北侧只能利用小型道路，东西两侧根本没有场地。
三、塔吊布置的思路及具体布置1.塔吊的位置选择由于四周场地受限,考虑到塔吊的安全和边坡的稳定, 根据地下室结构平面布置和构件重量分布情况,将2台塔吊布置在地下室底板面上,1台布置在1＃楼南面.1台布置在2＃楼东侧.2.塔吊型号确定根据构件重量和平面位置,塔吊选择2台型号为QTZ63.四、塔吊防雷接地1、必须按图所示尺寸及要求施工，满足各项要求。
做两组防雷接地，接地电阻值不大于4Ω。
提供80kW的塔机专用电源。
防雷接地做法：用1㎡的铁板立埋与基础旁边，用镀锌扁铁与塔基基础节连接。
2、连接接地装置应该注意事项:1连接处应清楚涂料。
2防雷接地保护装置的电缆可与任何一根主弦杆的螺栓连接,并清除螺栓螺母及套管上的涂料。
3与地基锚固连接的底盘决不能用作防雷装置的接地极,必须在塔吊基础另设一个防雷接地装置。
4防雷接地保护装置的电阻不超过4欧姆。
5即使可以用其它安全保护装置,如高敏度的差动继电器(自动断路器),按规定也必须安装这种接地保护装置。
6接地装置应由专人安装,因为接地电阻率视时间和当地条件的不同有很大变化,而且测定电阻时要用高精密的仪器。
QTZ63B塔式起重机安装与顶升方案1、塔式起重机安装1.1 起重设备：20吨以上汽车吊一台2、安装条件2.1参与安装塔机的指挥员、技术人员、司机、电工、修理工等必须经过培训，持证上岗，严格按使用说明书的要求安装。
2.2登高人员必须经过体检，身体合格方可登高。
2.3安装前应检查塔机的各部件、随机附件、安装工具是否齐全，完好。
安装塔机有关人员作业时必须戴安全帽，穿防滑绝缘鞋，在平台外，必须系安全带。
2.4检查各配电箱的电气元件及安装，要求电气系统安装完好，元件无损坏，布线良好，接头无松动。
2.5测起升机构、变幅机构、回转机构、液压顶升系统等机构电机的绝缘电阻，其阻值≥0.5M，绝缘良好时送电空载运转，要求运转无异常，零件无损坏，紧固件无松动，制动器灵敏可靠，润滑良好，无渗漏油现象。
2.6结构无变形，节点无开焊，漏焊。
2.7六级风以下可进行塔机安装，四级风以下可进行顶升。
3、部件装配及总装3.1安装前的准备工作。
3.2了解现场布局，清理障碍物。
4、安装步骤4.1在预制好的混凝土基础上，安装2节基础节，一节标准节，用经纬仪测量塔身垂直度，要求偏差≤1/500。
4.2在地面上将爬升架拼装成整体，并装好液压系统，然后将爬升架吊起，套在基础节的外面。
4.3在地面上先将上下支座以及回转机构、回转支承、平台等装为一体，然后将这一套部件吊起安装在基础节上。
4.4在地面上将塔帽安装好，然后吊起用4个销轴将其与上支座相连。
4.5在地面上先将司机室的各电气设备检查好以后，将司机室吊起至上支座的上面，然后，用销轴将司机室与上支座连接好。
4.6在地面上拼装好平衡臂，并将卷扬机构、配电箱、电阻箱等装在平衡臂上，接好各部件所需的电线，将平衡臂吊起来与回转总成用销轴固接完毕后，再抬起平衡臂一角度至平衡臂拉杆的安装位置，安装好平衡臂拉杆后，再将吊车卸载（注意销轴连接好后，必须将开口销张开）。
4.7吊起重2.2t的平衡重一块，放在平衡臂的最根部。
QTZ63塔吊安装附墙（顶升）施工专项方案编制人：审核人：审批人：编制单位：编制时间：年月日目录一：工程概况： ........................................................ 错误!未定义书签。
二：编制依据： . (3)三：塔吊附着位置确定 ............................................ 错误!未定义书签。
四、安装拉杆及技术要求： (6)五、顶升加节步骤 (7)六、顶升过程的注意事项： (10)七、附着式塔式起重机附墙之间的距离及悬出段相关参数错误!未定义书签。
八、组织机构（人员及职责）： .............................. 错误!未定义书签。
九：塔吊附着计算 .................................................... 错误!未定义书签。
一：工程概况：工程说明：工程建设地点：；建筑高度：m；总建筑面积：；总工期：天。
本工程由投资建设，设计，监理，组织施工；由担任项目经理，担任技术负责人。
此次施工组织编制针对塔吊进行。
因负责垂直运输的塔吊的使用高度超过了自由高度，必须进行附墙顶升。
为了顺利顶升附着塔吊，保证设备及人身安全，特制定本附着顶升方案。
二：编制依据：塔吊使用说明书塔吊安全技术操作规程施工现场平面布置塔式起重机的安装位置及平面布置《塔式起重机》（GB/T5031-2008）《建筑结构荷载规范》（GB50009-2011）《建筑安全检查标准》（JGJ59-99）《钢结构设计规范》（GB50017-2003）《建筑施工手册》等三：塔吊附着位置确定（1）附着组成：建筑最大高度为米，根据使用说明书，设道附墙。
附着装置由套框粱和三根拉杆组成，附着框架上的两个顶点处有三根附着撑杆与之交接，三根撑杆的端部有连接座与建筑物附着处的连接基座铰接。
三根拉杆应保持在同一水平上。
附墙预埋件采用30mm×300mm的高强度螺栓穿墙连接。
（见图一）图一：附着框及预埋件示意图布置位置及载荷情况：图表1给出了塔机的所示的附着撑杆布置形式和位置条件下建筑物附着点（即连接基座固定处）的载荷值。
根据此载荷值的大小、参照附着点在建筑物结构上的具体位置,结合附着装置的附着点处与建筑物局部的承载能力等因素，确定连接基座与建筑物的连接固定方式和局部混泥土钢筋结构处理方式。
（3）附着位置确定：四、安装拉杆及技术要求：1）先将附着框架套在塔身上，并通过四根内撑杆将塔身的四根主弦杆顶紧；通过销轴将附着撑杆的一端与附着框架连接，另一端与固定在建筑物上的连接基座连接。
2）每道附着架的三根附着撑杆应尽量处于同一水平上。
但在安装附着框架和内撑杆时，如若与标准节的某些部位干涉，可适当升高或降低内撑杆的安装高度；3）安装时应当用经纬仪检查塔身轴线的垂直度，悬出段以上其偏差不得大于塔身全高的3/1000，悬出段以下其偏差不得大于塔身全高的1/1000，允许用调节附着撑杆的长度来达到；4）附着撑杆与附着框架，连接基座，以及附墙框架与塔身、内撑杆的连接必须可靠。
内撑杆应可靠的将塔身主弦杆顶紧，各连接螺栓应紧固调整好后，开口销必须按规定充分张开，运行后应经常检查有否松动并及时进行调整。
五、顶升加节步骤1）顶升前的准备：a.按液压泵站要求给其油箱加油；b.清理各个标准节，在塔身节连接套内涂上黄油，将待顶升加高用的标准节在顶升位置时的起重臂下排成一排，这样能使塔机在整个顶升加节过程中不用回转机构，能使在整个顶升过程中所用的时间最短；c.放松电缆线的长度略大于总的顶升高度，并紧固好电缆；d.将起重臂旋转至爬升架前方，平衡臂处于爬升架的后方（顶升油缸正好位于平衡臂下）；e.在引进平台上准备好引进轮及标准节。
2）、顶升前塔机配平：a.塔机配平前，必须先将载重小车运行到图3所示的配平参考位置，并吊起标准节或其他重物（表中载重小车的位置是个近似值，顶升时还必须根据实际情况的需要调整）。
然后拆除下支座四个支腿与标准节的连接螺栓；b.将液压顶升系统操作杆推向顶升方向，使爬升架顶升至下支座支腿刚刚脱离塔身的主弦杆的位置；起重臂Q(m) 940118556 4415.214.8 22.822.2普通标准节940kg/节加强标准节1185kg/节图二：顶升配平示意图c.通过检查下支座支腿与塔身标准节主弦杆是否在同一垂直线上，并观察爬升架8个导轮与塔身主弦杆间隙是否基本相同来检查塔机是否平衡脸。
略微调整小车的配平位置直至平衡。
使得塔机上部重心落在顶升油缸梁上；d.记录小车的位置。
但要注意该位置随着起重臂的长度不同而改变；e.操作液压系统使爬升架下降，连接好下支座和塔身节间的连接螺栓。
3）顶升作业：a.将一节标准节吊至顶升爬升架引进横梁的正上方，在标准节下端安装上四只引进轮，缓慢落下吊钩，使装在标准节上的引进轮比较合适的落在引进横梁上，然后摘下吊钩；b.再吊一节标准节，将载重小车开至顶升平衡位置。
c.使用回转机构上的回转制动，将塔机上部机构处于制动状态；d.卸下塔身顶部与下支座连接的8个螺栓。
e.开动液压顶升系统，使油缸活塞杆伸出，将顶升横梁两端的销轴放入距顶升横梁最近的塔身节踏步的圆弧槽内并顶紧？（要设专人负责观察）确认无误后继续顶升，将爬升架及其他以上部分顶起10-50mm时停止，检查顶升横梁等爬升架传动部件是否有异响、变形、油缸活塞杆是否自动回缩等异常现象，确认正确后，继续顶升；顶起略超过半个塔身节高度并使爬升架上的活动爬爪滑过一对踏步并自动复位后，停止顶升，并回收油缸，使活动爬爪搁在顶升横梁所顶踏步的上一对踏步上。
确认两个活动爬爪全部准确的压在踏步顶端并承受住爬升架及其他上部分的重量，且无局部变形、异常情况后，将油缸活塞全部缩回，提起顶升横梁，重新使顶升横梁顶在爬爪所搁的踏步的圆弧槽内，在次伸出油缸，将塔机上部结构，再顶起略超过半个塔身节高度，此时塔身上方恰好有能装入一个标准节的空间，将爬升架引进平台上的标准节拉进至塔身正上方，稍微缩回油缸，将新引进的标准节落在塔身顶部并对正，卸下引进轮，用8颗M30的高强度螺栓将上下标准节连接牢靠（预紧力矩1400N.m）。
f.再次缩回油缸，将下支座落在新的塔身顶部上，并对正，用8件高强度螺栓将下支座与塔身连接牢靠，完成一节标准节的加节后可按照以上步骤重复操作，即可完成所要顶升的标准节。
图三：顶升过程示意图六、顶升过程的注意事项：1）、塔机最高风速大于3~4級时，不得顶升作业。
2）、顶升过程中必须保证起重臂与引入标准节的方向一致，并利用回转制动将起升臂制动住，载重小车停在顶升配平位置。
3）、若要连续加高几节标准节，则每加完一节后，用塔机自身吊下一节标准节前，塔身各主弦杆和下支座必须有8个高强度螺栓连接，唯有在这种情况下允许每根螺栓只上一个螺母。
4）、所加标准节上的踏步，必须与已有的标准节对正。
5）、在下支座与塔身没有用M30螺栓连接好之前，严禁起重臂回转、载重小车变幅和吊装作业。
6）、在顶升过程中，若油压系统出现异常时，应立即停止顶升，回缩油缸，将下支座落在塔身顶部，并用8件M30高强度螺栓将下支座与塔身连接牢靠后，再排除液压系统的故障。
7）顶升加节到所需高度（不超过相关标准）后，应旋转起重臂至不同的角度，检查塔身各个连接处、基础支脚和附着拉杆各个部件的紧固情况。
七、附着式塔式起重机附墙之间的距离及悬出段相关参数1、第一道附着：附着架以下的塔身高度h1（固定式含基础节高度）20（m）。
附着架以上塔身悬高27(m),即附着架以上塔身节数:n0=9.64。
2、第二道或第二道以上附着：（1）、两道附着架之间的距离h2：15（m）=h2=26（m），即两道附着架之间的塔身节数n2为：5.4(2)、附着架以上塔身的高度h0：工作高度h=100m时，与图中的一致，工作高度h＞100m时，需少加一节：即附着架以上塔身节数：n0=11.5。
图四：塔机参数图八、组织机构（人员及职责）：图五：组织机构图安装队长：，负责塔吊安装指挥；安装技术负责人：，负责塔吊安装技术指导；安全监督负责人：，负责塔吊安全监督；实施安装人员：安拆工：塔吊工：电工：总包单位项目部负责人：负责施工现场协调等总包单位项目部安全员：负责拆卸现场警戒、标识，防止非作业人员进入作业区域；九：塔吊附着计算本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机》（GB/T5031-2008）、《建筑结构荷载规范》（GB50009-2011）、《建筑安全检查标准》（JGJ59-99）、《建筑施工手册》、《钢结构设计规范》（GB50017-2003）等编制。
塔机安装位置至附墙或建筑物距离超过使用说明规定时，需要增设附着杆，附着杆与附墙连接或者附着杆与建筑物连接的两支座间距改变时，必须进行附着计算。
主要包括附着支座计算、附着杆计算、锚固环计算。
1、支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。
附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:风荷载标准值应按照以下公式计算：ωk=ω0×μz×μs×βz =1.560×1.170×1.450×0.700 =1.853 kN/m2；其中ω0──基本风压(kN/m2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：ω0 = 1.560 kN/m2；μz──风压高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：μz = 1.450 ；μs──风荷载体型系数：μs = 1.170；βz──高度Z处的风振系数，βz = 0.700；风荷载的水平作用力：q = Wk×B×Ks = 1.853×1.600×0.200 = 0.593 kN/m；其中 Wk──风荷载水平压力，Wk= 1.853 kN/m2；B──塔吊作用宽度，B= 1.600 m；Ks──迎风面积折减系数，Ks= 0.200；实际取风荷载的水平作用力 q = 0.593 kN/m；塔吊的最大倾覆力矩：M = 630.000 kN·m；弯矩图变形图剪力图计算结果: Nw = 72.6709kN ；2、附着杆内力计算计算简图:计算单元的平衡方程:ΣFx=0T1cosα1+T2cosα2-T3cosα3=-NwcosθΣFy=0T1sinα1+T2sinα2+T3sinα3=-NwsinθΣM0=0T1[(b1+c/2)cosα1-(α1+c/2)sinα1]+T2[(b1+c/2)cosα2-(α1+c/2)sinα2]+T3[-(b1+c/2)cosα3+(α2-α1-c/2)sinα3]=Mw 其中:α1=arctan[b1/a1] α2=arctan[b1/(a1+c)]α3=arctan[b1/(a2- a1-c)]2.1 第一种工况的计算:塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩和风荷载扭矩。
