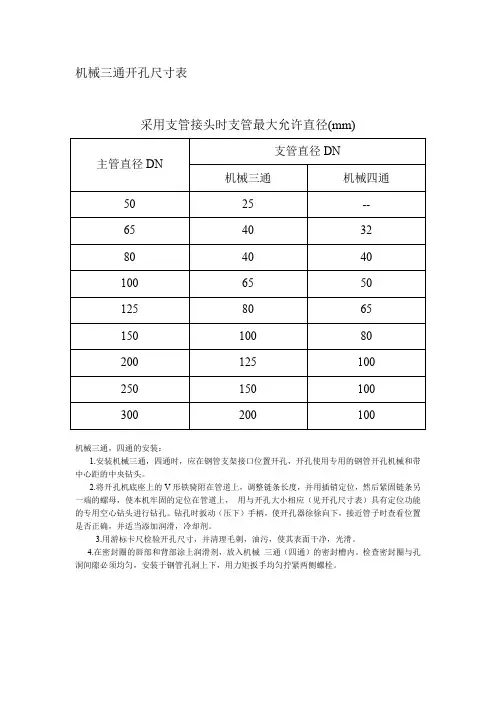

机械三通开孔尺寸表
采用支管接头时支管最大允许直径(mm)
支管直径DN
主管直径DN
机械三通机械四通
50 25 --
65 40 32
80 40 40
100 65 50
125 80 65
150 100 80
200 125 100
250 150 100
300 200 100
机械三通，四通的安装：
1.安装机械三通，四通时，应在钢管支架接口位置开孔，开孔使用专用的钢管开孔机械和带中心距的中央钻头。
2.将开孔机底座上的V形铁骑附在管道上，调整链条长度，并用插销定位，然后紧固链条另一端的螺母，使本机牢固的定位在管道上，用与开孔大小相应（见开孔尺寸表）具有定位功能的专用空心钻头进行钻孔。
钻孔时扳动（压下）手柄，使开孔器徐徐向下，接近管子时查看位置是否正确，并适当添加润滑，冷却剂。
3.用游标卡尺检验开孔尺寸，并清理毛刺，油污，使其表面干净，光滑。
4.在密封圈的唇部和背部涂上润滑剂，放入机械三通（四通）的密封槽内。
检查密封圈与孔洞间隙必须均匀，安装于钢管孔洞上下，用力矩扳手均匀拧紧两侧螺栓。
三通分类及对焊三通、四通尺寸三通分为机械三通,沟槽异径三通,沟槽机械三通,普通三通;三通以制作方法划分可分为顶制三通,压制三通,锻制三通,对焊三通,铸造三通等一、三通分类三通分为机械三通,沟槽异径三通,沟槽机械三通,普通三通;三通以制作方法划分可分为顶制三通,压制三通,锻制三通,对焊三通,铸造三通等.三通按形状分有两种,等径三通和异径三通.等径三通就是三个口一样大小.异径三通就是一段主管加上一个小的分支管,显然,两个大的尺寸是主管,中间接出来的小尺寸就是支管. 在纯氧管线中,一般是有压力的.二、对焊三通、四通尺寸GB12459inch 公称通径DN端部外径 中心至端面D1 D2C MA系列 B系列 A系列 B系列1/2×1/2 15×15 21.3 18 21.3 18 25 25 3/4×1/2 20×15 26.9 25 21.3 18 29 29 ×3/4 ×20 26.9 25 29 29 1×1/2 25×15 33.7 32 21.3 18 38 38 ×3/4 ×20 26.9 25 38 38 ×1 ×25 33.7 32 38 38 11/2×1/2 32×15 42.3 38 21.3 18 48 48 ×3/4 ×20 26.9 25 48 48 ×1 ×25 33.7 32 48 48 ×11/2 ×32 42.3 38 48 48 13/4×1/2 40×15 48.3 45 21.3 18 57 57 ×3/4 ×20 26.9 25 57 57 ×1 ×25 33.7 32 57 57 ×11/2 ×32 42.3 38 57 57 ×13/4 ×40 48.3 45 57 57 2×3/4 50×20 60.3 57 26.9 25 64 44 ×1 ×25 33.7 32 64 51 ×11/4 ×32 42.3 38 64 57 ×11/2 ×40 48.3 45 64 60 ×2 ×50 60.3 57 64 64 21/2×1 65×25 76.1 76 33.7 32 76 57 ×11/4 ×32 42.3 38 76 64 ×11/2 ×40 48.3 45 76 67 ×2 ×50 60.3 57 76 70 ×21/2 ×65 76.1 76 76 76inch公称通径DN端部外径 中心至端面 D1 D2C M A系列 B系列 A系列 B系列3×11/4 80×32 88.9 89 42.3 38 86 70 ×11/2 ×40 48.3 45 86 73 ×2 ×50 60.3 57 86 76 ×21/2 ×65 76.1 76 86 83 ×3 ×80 88.9 89 86 86 4×11/2 90×40 101.6 48.3 95 79 ×2 ×50 60.3 95 83 ×21/2 ×65 76.1 95 89 ×3 ×80 88.9 95 92×31/2 ×90 101.6 95 95 4×11/2 100×40 114.3 108 48.3 45 105 86 ×2 ×50 60.3 57 105 89 ×21/2 ×65 76.1 76 105 95 ×3 ×80 88.9 89 105 98 ×31/2 ×90 101.6 105 102 ×4 ×100 114.3 108 105 105 5×2 125×50 139 133 60.3 57 124 105 ×21/2 ×65 76.1 76 124 108 ×3 ×80 88.9 89 124 111 ×31/2 ×90 101.6 124 114 ×4 ×100 114.3 108 124 114 ×5 ×125 139 133 124 117 6×21/2 150×65 168.3 159 76.1 76 143 121 ×3 ×80 88.9 89 143 124 ×31/2 ×90 101.6 143 127 ×4 ×100 114.3 108 143 130 ×5 ×125 139 133 143 137 ×6 ×150 168.3 159 143 143 8×31/2 200×90 219.1 219 101.6 178 152 ×4 ×100 114.3 108 178 156 ×5 ×125 139 133 178 162 ×6 ×150 168.3 159 178 168 ×8 ×200 219.1 219 178 178 10×4 250×100 273 273 114.3 108 216 184 ×5 ×125 139 133 216 191 ×6 ×150 168.3 159 216 194 ×8 ×200 219.1 219 216 208 ×10 ×250 273 273 216 216 12×5 300×125 323.9 325 139 133 254 216 ×6 ×150 168.3 159 254 219 ×8 ×200 219.1 219 254 229 ×10 ×250 273 273 254 241 ×12 ×300 323.9 325 254 254 14×6 350×150 355.6 377 168.3 159 279 238 ×8 ×200 219.1 219 279 248 ×10 ×250 273 273 279 257 ×12 ×300 323.9 325 279 270 ×14 ×350 355.6 377 279 279 16×6 400×150 406.4 426 168.3 159 305 264 ×8 ×200 219.1 219 305 273 ×10 ×250 273 273 305 283 ×12 ×300 323.9 325 305 295×14 ×350 355.6 377 305 305 ×16 ×400 406.4 426 305 305 18×8 450×200 457 478 219.1 219 343 298 ×10 ×250 273 273 343 308 ×12 ×300 323.9 325 343 321 ×14 ×350 355.6 377 343 330 ×16 ×400 406.4 426 343 330 ×18 ×450 457 478 343 343 20×8 500×200 508 529 219.1 219 381 324 ×10 ×250 273 273 381 333 ×12 ×300 323.9 325 381 346 ×14 ×350 355.6 377 381 356 ×16 ×400 406.4 426 381 356 ×18 ×450 457 478 381 368 ×20 ×500 508 529 381 381。
水管三通管件规格尺寸
水管三通管件是管路系统中常用的连接元件，其规格尺寸的准确选择对于管路系统的正常运行至关重要。
以下是常见水管三通管件的规格尺寸介绍：
1. 尺寸：DN15-DN200，常用的规格有DN25、DN32、DN40、DN50、DN65、DN80、DN100等。
2. 压力等级：0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa。
3. 材质：不锈钢、碳钢、合金钢、铸铁等。
4. 连接方式：螺纹连接、对焊连接、法兰连接等。
5. 应用领域：广泛应用于建筑、化工、石油、制药等领域的管路系统。
总之，正确选择适合的水管三通管件规格尺寸可以确保管路系统的正常运行，提高生产效率，降低运行成本。
