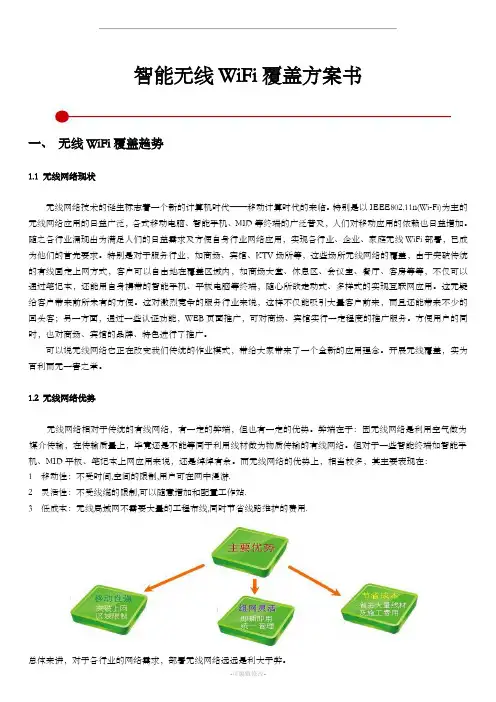

商场智能无线WiFi覆盖方案书————————————————————————————————作者：————————————————————————————————日期：2智能无线WiFi覆盖方案书一、无线WiFi覆盖趋势1.1 无线网络现状无线网络技术的诞生标志着一个新的计算机时代——移动计算时代的来临。
特别是以IEEE802.11n(Wi-Fi)为主的无线网络应用的日益广泛，各式移动电脑、智能手机、MID等终端的广泛普及，人们对移动应用的依赖也日益增加。
随之各行业涌现出为满足人们的日益需求及方便自身行业网络应用，实现各行业、企业、家庭无线WiFi部署，已成为他们的首先要求。
特别是对于服务行业，如商场、宾馆、KTV场所等，这些场所无线网络的覆盖，由于突破传统的有线固定上网方式，客户可以自由地在覆盖区域内，如商场大堂、休息区、会议室、餐厅、客房等等，不仅可以通过笔记本，还能用自身携带的智能手机、平板电脑等终端，随心所欲走动式、多样式的实现互联网应用。
这无疑给客户带来前所未有的方便。
这对激烈竞争的服务行业来说，这样不仅能吸引大量客户前来，而且还能带来不少的回头客；另一方面，通过一些认证功能，WEB页面推广，可对商场、宾馆实行一定程度的推广服务。
方便用户的同时，也对商场、宾馆的品牌、特色进行了推广。
可以说无线网络它正在改变我们传统的作业模式，带给大家带来了一个全新的应用理念。
开展无线覆盖，实为百利而无一害之举。
1.2 无线网络优势无线网络相对于传统的有线网络，有一定的弊端，但也有一定的优势。
弊端在于：因无线网络是利用空气做为媒介传输，在传输质量上，毕竟还是不能等同于利用线材做为物质传输的有线网络。
但对于一些智能终端如智能手机、MID平板、笔记本上网应用来说，还是绰绰有余。
而无线网络的优势上，相当较多，其主要表现在：1 移动性：不受时间,空间的限制,用户可在网中漫游.2 灵活性：不受线缆的限制,可以随意增加和配置工作站.3 低成本：无线局域网不需要大量的工程布线,同时节省线路维护的费用.总体来讲，对于各行业的网络需求，部署无线网络远远是利大于弊。
二、WLAN部署原则2.1、全面化无线网络覆盖设计不仅要保证覆盖区域无线网络的全面化、稳定性，还要能够适应今后高带宽的要求，满足日益增长的业务量需求，及设备、服务的更新要求。
2.2、可管理性可以对网络进行在线监控，随时了解无线网络的“健康状态”，快速定位并排除故障，并能对网络带宽进行资源优化，实现流量负载均衡、合理分配，提高网络的高利用率。
2.3、安全性无线网络系统提供多种有效的安全加密机制，SSID用户隔离及部门VLAN划分，有效防范机密泄露和蹭网盗网行为。
保证无线网络的安全外部系统的非法侵入。
2.4、可扩展性应用的不断发展要求网络在性能、协议、网络拓扑等方面具备很好的可扩展性。
包含后期无线监控部署、局域网络扩大、带宽资源更新、设备服务的升级等等。
2.5、可推广性需要有经济实用的管理平台，有效管理场所的服务推广、广告宣传等，有效实现资源最大的利用，实现商场、宾馆最大服务推广功能。
2.6、经济性和实用性完全从现有的应用需求出发，依场所环境做覆盖方案实际部署，既保证方案可行性，还能最大程度的降低建设成本。
三、无线WiFi应用需求分析为客户提供好的系统解决方案，首先要准确地了解客户的覆盖环境、应用需求，从而在具体实施中，从产品选型，软件平台，技术支持上，提供适合所处环境的解决方案。
如以商场行业为例，做如下分析：3.1、信号覆盖全面、顾客体验好无线信号覆盖的全面性，信号强度的好坏，直接影响到用户上网感受，信号强度不够，重传率过高的无线网络会造成用户在使用时，发生网速过低或经常掉线的现象。
无线信号覆盖效果差的网络不仅不会增加客户的忠诚度，反而会造成大量客户的流失，甚至影响商场的多年精心打造的口碑。
实际环境中，店家网络在规划时，会依覆盖所处的环境做出不同的覆盖方案，如在空旷处，覆盖面积比较大用户量稍少的区域，采用吸顶式无线AP安装,一方面能保证顾客的使用，同时能节省成本；在客房数大、用户量多、墙体比较厚实的区域，采用入墙式无线AP安装，这样就保证了无线信号的连接质量及更多的用户体验。
3.2、丰富充足的产品供应线实际环境中，多少存在环境比较特殊的情况，如某区域墙体比较厚实，信号削减比较厉害，如某区域用户量比较大，需保证用户量，如某区域比较空旷，但也有用户连接等等，设计方案中，必须有完整的一系列产品提供，保证不同的区域采用对应的产品，保证用户体验的同时，也要节省安装成本。
维盟科技产品线从前端不同带机量的多W AN智能型路由器，百、千兆POE型中心/接入交换机，到后端各式无线AP等，都能保证完整供应。
目前有产品型号约三十多个，涵盖不同的应用环境，不同的应用需求。
3.3、完美的管理后台、集中统一化设备管理传统上，部署无线网络不是太难，但问题主要是出现在设备管理上，如商场、大厦等区域使用的AP数量比较多，在设备安装后，对产品的维护、设置升级上，工作量还是相当大；同时，产品出现问题时，维护人员在排查、处理问题上工作量也是很大。
目前，维盟采用自主研发的AC集中管理平台，可统一集中管理整个局域网内所有设备，随时了解网络的“健康状况”，并有效实现用户量均衡、流量均衡、信号均衡等等，让AP真正即插即用，AC 平台随开随监控。
3.4、多种方便式的认证方式，强大后台服务、计费管理上网认证方式，早期都为在管理人员处开通。
店家网络采用多样化的WEB认证PORTAL方式，顾客可采用适合自身的认证方式简单认证上网，如手机验证（免费）、QQ登陆、微博帐号等等。
管理人员可在线管控顾客网络流量使用情况，并以图表形式记录上网客流高低峰时间点、兴趣搜索记录等审计信息。
且在顾客上网时间费用上，可实现人性的系统通告/提醒等。
一来方便顾客快捷上网，提升顾客上网体验；二来可为本行业，如商场实行知名度提升的同时，还能带来潜在的收益。
3.5、多角度的宣传推广、全方位智能型搜索无线上网界面，可多样化的实行行业服务推广、品牌宣传，如商场特色、优惠折扣、活动宣传、新品营销、点餐续住等等，智能化为顾客服务的同时，也为本行业提升了名气，无形中提升了商场形象档次，提高了顾客对商家品牌的认知。
维盟智慧WiFi营销方案，还能为顾客/用户提供附近兴趣点搜索、商场活动/折扣早知道等信息，真正实现智能化的无线网络，智能化的生活。
3.6、综合投入成本最低，增值前景最美好投入成本，是行业商家关心的重要问题之一，无线网络在相对传统有线网络的明显优势上，节省线材、人工施工/管理费、兼容用户智能终端的同时，还能为行业商家带来潜在的增值收益。
不仅体现在目前现有增值费用收取上，也为后期行业商家服务水平提升、增值业务推广、老客户二次营销等等做下铺垫。
四、无线覆盖产品及环境分析设计产品在性能特色上，都有不同的规划，针对不同的无线覆盖应用环境，需采用不同种类的覆盖设备，从而达到节省产品数量、降低项目成本、满足覆盖效果的目的。
如每个商场在装修用料上，墙体厚实情况上，都有一些差异，导致对无线信号衰减，也表现出不同。
以下有列举出一些常用用料对信号的衰减程度对比：RF障碍物相对衰减度穿透损耗(dB) 范例木材低 5 分区塑料低 5 内墙合成材料低 5 分区石棉低 5 天花板玻璃低 5 窗户簿砖墙中10 内墙和外墙大理石中10 内墙混凝土较高14 外墙钢筋混凝土高17 楼板和外墙金属很高20 防火门维盟产品系列共约五十多个型号，可依不同的材料环境，采用不同的设备安装。
以商场为例，对特色产品特色与应用环境结合做以下分析。
4.1、吸顶式无线AP实现大面积区域覆盖维盟吸顶式无线AP主要特性表现在：1、无线功率相对较高，传输的距离相对较远；2、无线信号、用户量、网络流量实现有效均衡，在同一区域内，实现各参数互补；3、各分布AP可利用AC集中管理平台集中统一管控。
多用于所需覆盖区域比较空旷的环境，如商场大堂，会议室，餐厅等等。
应用环境：多用于空旷或墙体对信号衰减比较弱的区域，如商场、大堂等客休息区、普通客房、餐厅等区域。
组网设计：1、前端采用W AYOS维盟多WAN接入路由器，中心带POE交换机给后端设备供电，吸顶AP固定在上网区域天花板顶，后台采用AC集中管理平台集中管控各分布AP。
2、无线分布信号调整在-75dbm以内，无线SSID保持一致，频段多以1/6/11错开分布，以防信号干扰。
3、AC平台集中监控各分布AP，并开启无线信号、网络流量均衡功能，可实现各分布AP信号的互补、流量的均衡分布等。
最大程度保证连接质量，提高用户上网体验。
云端平台集中统一下发AC管理权限。
4.2、入墙无线AP实现小区域覆盖入墙AP有着覆盖面积小，无线信号比较集中，小区域带机量多，安装施工简单等特征。
同样采用维盟AC集中管理平台加以集中管控。
可广泛用于商场客房、KTV包间、校园宿舍、医院病房等，可集中覆盖本房间信号，同时对其余区域不造成信号干扰，保证了无线连接质量。
应用环境：多用于小面积区域且需要部署无线，或墙体比较厚实，信号衰减比较厉害的区域，如KTV包间(隔音墙)、商场高档客房、校园宿舍等区域。
组网设计：1、在现在部署有线网络的基础上，仅需更换现有86网盒，施工简单。
每个设备可以保证本区域内的无线信号强度及连接质量。
2、支持供电方式分：POE供电、适配器直接供电、强电直接接入等，轻松应对老环境改造，新环境部署。
3、后台采用AC集中管理平台集中管控各分布AP，云端平台集中统一下发AC管理权限。
4.3、商场覆盖无盲目，上网区域无缝连接对应用场所采用吸顶AP或入墙AP安装，全区域实现无线信号覆盖，覆盖区域SSID统一设置，实现无线覆盖区域信号切换无缝连接，无线信道依所处环境做相应错开调整，如选择信道1/4/6形式等，确保无线连接质量及移动式无线上网体验。
4.4、AC集中统一管理，云端平台权限统一下发无线覆盖局域网采用维盟AC集中管理平台统一管控，含无线信道、无线功率、SSID基本信息、用户数量\流量\无线信号有效均衡等等，批量设备，批量设置处理，省去网管的工作量。
平台有效监控各设备在线使用状况，查看用户上网连接状况等，云端平台登陆对AC管理权限下发及管控。
让网络部署，网络维护更中简单。
五、无线网络建设规划所需无线覆盖的场所环境各异，以下有对该商场无线覆盖部署做大概分析及规划。
该场所只要求将商场无线覆盖上。
需全无线覆盖，一方面，为店主、顾客提供无线上网，吸引顾客前来购物；另一方面，需对各店铺，美食特色进行宣传及推广，如商家折扣优惠、特色服务等，同时，可对流动人群进行兴趣爱好记录，能对顾客进行分析，可针对性推出相应兴趣产品及服务。
无线设备放置位置如下图如所示：5.1、无线设备安装位置规划部署方案如图所示，因考虑到覆盖区域相对环境比较单一，推荐采用吸顶式无线AP做为覆盖载体，无线覆盖范围共需要约吸顶AP数为34个左右（具体数量可依实际安装数量为准），如用户量需减少或增加，可相应的减少或增加产品数量。
