下载文档原格式
材料基本力学性能试验—拉伸和弯曲一、实验原理拉伸实验原理拉伸试验是夹持均匀横截面样品两端，用拉伸力将试样沿轴向拉伸，一般拉至断裂为止，通过记录的力——位移曲线测定材料的基本拉伸力学性能。
对于均匀横截面样品的拉伸过程，如图1所示，图1金属试样拉伸示意图则样品中的应力为其中A为样品横截面的面积。
应变定义为其中△l是试样拉伸变形的长度。
典型的金属拉伸实验曲线见图2所示。
图3金属拉伸的四个阶段典型的金属拉伸曲线分为四个阶段，分别如图3(a)-(d)所示。
直线部分的斜率E就是杨氏模量、σs点是屈服点。
金属拉伸达到屈服点后，开始出现颈缩现象，接着产生强化后最终断裂。
弯曲实验原理可采用三点弯曲或四点弯曲方式对试样施加弯曲力，一般直至断裂，通过实验结果测定材料弯曲力学性能。
为方便分析，样品的横截面一般为圆形或矩形。
三点弯曲的示意图如图4所示。
图4三点弯曲试验示意图据材料力学，弹性范围内三点弯曲情况下C点的总挠度和力F之间的关系是其中I为试样截面的惯性矩，E为杨氏模量。
弯曲弹性模量的测定将一定形状和尺寸的试样放置于弯曲装置上，施加横向力对样品进行弯曲，对于矩形截面的试样，具体符号及弯曲示意如图5所示。
对试样施加相当于σpb0.01。
(或σrb0.01)的10％以下的预弯应力F。
并记录此力和跨中点处的挠度，然后对试样连续施加弯曲力，直至相应于σpb0.01(或σrb0.01)的50％。
记录弯曲力的增量DF和相应挠度的增量Df,则弯曲弹性模量为对于矩形横截面试样，横截面的惯性矩I为其中b、h分别是试样横截面的宽度和高度。
也可用自动方法连续记录弯曲力——挠度曲线至超过相应的σpb0.01(或σrb0.01)的弯曲力。
宜使曲线弹性直线段与力轴的夹角不小于40o,弹性直线段的高度应超过力轴量程的3/5。
在曲线图上确定最佳弹性直线段，读取该直线段的弯曲力增量和相应的挠度增量，见图6所示。
然后利用式(4)计算弯曲弹性模量。
二、试样要求1.拉伸实验对厚、薄板材，一般采用矩形试样，其宽度根据产品厚度(通常为0.10-25mm)，采用10,12.5,15,20,25和30mm六种比例试样，尽可能采用lo =5.65（F）0.5的短比例试样。
金属材料的力学性能及其测试方法金属材料是广泛应用于各种机械、电子、汽车等领域中的材料。
其作为一种材料，具有许多优点，如高强度、高可塑性、热稳定性和化学稳定性等。
在应用中，金属材料的力学性能是十分重要的参数。
因此，本文主要介绍金属材料的力学性能及其测试方法，以期对相关领域的工作者有所帮助。
第一节：金属材料的力学性能金属材料的力学性能通常包括弹性模量、屈服强度、延伸率、断裂韧性和硬度等。
这里从简单到复杂介绍这些性能参数。
1. 弹性模量弹性模量是金属材料在弹性变形范围内受到应力作用时所表现的一种机械性质。
它的表达式为：E = σ / ε其中E为杨氏模量，单位为MPa；σ为所受应力，单位为MPa；ε为所受弹性应变，无量纲。
弹性模量是金属材料的一个重要指标，它可以衡量金属材料抵抗形变能力的大小。
对于不同的金属材料而言，其弹性模量不同。
2. 屈服强度屈服强度是金属材料在单向轴向拉伸状态下特定应变量时所表现出来的应力大小。
它是指材料能承受的最大应力，以使材料不发生塑性变形。
对于各种金属材料而言，其屈服强度不同。
3. 延伸率延伸率是一个指标，它可以衡量金属材料在受到拉伸应力时，其在一定程度内能够进行延伸的能力。
延伸率的计算公式如下：％EL = (L2 - L1) / L1 × 100%其中％EL表示材料的延伸率，L1和L2分别表示金属材料在断裂前和断裂后的长度，单位为毫米。
4. 断裂韧性断裂韧性是指金属材料在受到极限应力作用下未能抗下，而在断裂破裂时所表现出来的承受能力。
这个承受能力在物质的许多特性中是最为重要的指标之一。
金属材料的断裂韧性通常使用KIC值（裂纹扩展韧性指数）来表达。
5. 硬度硬度是材料抵抗硬物的能力。
一般来说，硬度越高的材料，则可以抵御更大的压力，并且更耐磨。
对于金属材料而言，其硬度主要有三种测试方法，分别是洛氏硬度试验、布氏硬度试验和维氏硬度试验。
第二节：金属材料的测试方法要测试金属材料的一些力学性能参数，需要运用不同的测试方法。
金属材料力学性能实验报告姓名：班级：学号：成绩：实验名称实验一金属材料静拉伸试验实验设备1）电子拉伸材料试验机一台，型号HY-100802）位移传感器一个；3）刻线机一台；4）游标卡尺一把；5）铝合金和20#钢。
试样示意图图1 圆柱形拉伸标准试样示意图试样宏观断口示意图图2 铝合金试样常温拉伸断裂图和断口图（和试样中轴线大约成45°角的纤维状断口，几乎没有颈缩，可以知道为切应力达到极限，发生韧性断裂）图3 正火态20#钢常温拉伸断裂图和断口图（可以明显看出，试样在拉断之后在断口附近产生颈缩。
断口处可以看出有三个区域：1.试样中心的纤维区，表面有较大的起伏，有较大的塑性变形；2.放射区，表面较光亮平坦，有较细的放射状条纹；3.剪切唇，轴线成45°角左右的倾斜断口） 原始数据记录表1 正火态20#钢试样的初始直径测量数据（单位：mm ） 左 中 右 平均值 9.90 10.00 10.009.97 9.92 10.00 10.00 10.00 10.00 9.92左 中 右 平均值 8.70 8.72 8.68 8.69 8.68 8.70 8.70 8.64 8.72 8.70 表2 时效铝合金试样的初始直径测量数据（单位：mm ）两试样的初始标距为050 L mm 。
表3 铝合金拉断后标距测量数据记录（单位：mm ）AB BC AB+2BC 平均 12.32 23.16 58.64 58.7924.0217.4658.94测量20#钢拉断后的平均标距为u L =69.53 mm ，断口的直径平均值为u d =6.00 mm 。
测量得到铝合金拉断后的断面直径平均值为7.96mm 。
数据处理：1.20#钢正火材料（具有明显物理屈服平台的材料）20#钢正火材料试样的载荷-位移曲线试验结果见图4。
（1）由图可得各特征力值及对应的位移值分别为： 比例伸长力20.6 kN p F =；下屈服力24.5 kN el F =；最大力37.2 kN m F =； 断裂载荷27.1 kN F F =； 断裂后塑性伸长21.4 mm F L ∆=； 断裂后弹性伸长 2.4 mm e L ∆=。

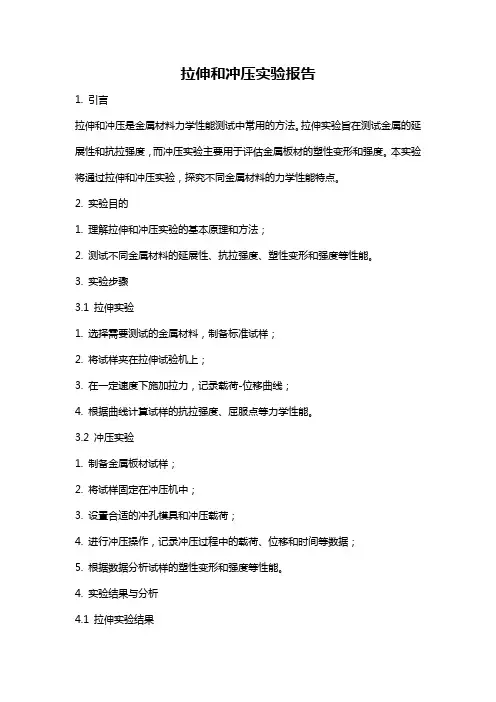

拉伸和冲压实验报告1. 引言拉伸和冲压是金属材料力学性能测试中常用的方法。
拉伸实验旨在测试金属的延展性和抗拉强度，而冲压实验主要用于评估金属板材的塑性变形和强度。
本实验将通过拉伸和冲压实验，探究不同金属材料的力学性能特点。
2. 实验目的1. 理解拉伸和冲压实验的基本原理和方法；2. 测试不同金属材料的延展性、抗拉强度、塑性变形和强度等性能。
3. 实验步骤3.1 拉伸实验1. 选择需要测试的金属材料，制备标准试样；2. 将试样夹在拉伸试验机上；3. 在一定速度下施加拉力，记录载荷-位移曲线；4. 根据曲线计算试样的抗拉强度、屈服点等力学性能。
3.2 冲压实验1. 制备金属板材试样；2. 将试样固定在冲压机中；3. 设置合适的冲孔模具和冲压载荷；4. 进行冲压操作，记录冲压过程中的载荷、位移和时间等数据；5. 根据数据分析试样的塑性变形和强度等性能。
4. 实验结果与分析4.1 拉伸实验结果经过拉伸实验得到不同金属材料的载荷-位移曲线，并计算力学性能指标。
以材料A为例，其载荷-位移曲线呈现出强度逐渐增加的趋势，直至发生断裂。
通过计算，得到材料A的抗拉强度为XXX，屈服点为XXX。
4.2 冲压实验结果通过冲压实验，可以观察到不同材料在冲压过程中的形变和破裂情况。
以材料B为例，经过冲压操作后，试样发生了明显的塑性变形，没有出现断裂现象。
通过分析数据，得到材料B的塑性变形程度为XXX，强度为XXX。
5. 结论通过本次拉伸和冲压实验，我们得出以下结论：1. 拉伸实验可以测试金属材料的抗拉强度和延展性；2. 冲压实验可以评估金属板材的塑性变形和强度；3. 不同金属材料具有不同的力学性能特点，需根据实际需求进行选择。
6. 实验总结通过本次实验，我们学习了拉伸和冲压实验的基本原理和方法，以及如何根据实验结果评估金属材料的力学性能。
实验过程中需要注意操作规范，保证实验结果的准确性。
对于进一步研究和应用金属材料具有重要的意义。
金属材料力学性能测试与分析实验报告摘要：本实验旨在通过对金属材料的力学性能进行测试和分析，以探究其力学行为和性能。
在本实验中，我们选取了一种常见的金属材料进行测试，并使用了相关的测试方法和设备，包括拉伸试验、硬度测试和冲击试验。
通过对实验结果的分析与比较，我们探讨了该金属材料的力学性能表现以及对其应用的影响。
实验结果显示，该金属材料表现出高强度、良好的塑性和韧性，适用于各种工程应用。
1. 引言金属材料是广泛应用于工程领域的重要材料，其力学性能直接关系到其在工程中的可靠性和安全性。
因此，了解金属材料的力学性能是进行工程设计和材料选择的基础。
本实验旨在通过力学性能测试来了解金属材料的力学特性和表现，以提供工程实践的依据。
2. 实验方法和设备2.1 材料样品选择选取了某种常见的金属材料作为研究对象，样品形状和尺寸符合标准要求。
2.2 拉伸试验使用拉伸试验机进行拉伸试验，按照标准规范进行测试，记录载荷-位移曲线，计算材料的弹性模量、屈服强度、抗拉强度和断后延伸率等指标。
2.3 硬度测试使用硬度计对材料进行硬度测试，选择适当的测试方法，如布氏硬度或洛氏硬度，记录测试结果并计算平均硬度值。
2.4 冲击试验利用冲击试验机对材料进行冲击试验，记录冲击能量和冲击韧性等指标。
3. 实验结果与分析3.1 拉伸试验拉伸试验结果显示，该金属材料在加载过程中呈现明显的弹性阶段、塑性阶段和断裂阶段。
载荷-位移曲线呈现出典型的应力-应变曲线特征。
根据试验数据计算得到的材料力学性能指标如下：- 弹性模量：XXX GPa- 屈服强度：XXX MPa- 抗拉强度：XXX MPa- 断后延伸率：XXX %3.2 硬度测试通过硬度测试，我们得到了该金属材料的平均硬度值为XXX。
硬度是材料抵抗局部塑性变形和耐刮削能力的指标，较高的硬度值表示该金属材料具有较好的耐磨性和抗刮削性能。
3.3 冲击试验冲击试验结果显示，该金属材料在受到冲击负荷时具有较高的韧性和抗冲击性能。
金属力学性能测定实验报告一、实验目的(1)了解硬度测定的基本原理及常用硬度试验法的应用范围。
(2)学会恰当采用硬度计。
二、实验设备（1）布氏硬度计（2）读数放大镜（3）洛氏硬度计（4）硬度试块若干（5）铁碳合金淬火试样若干（ф20×10mm的工业纯铁，20，45，60，t8，t12等）。
（6）ф20×10mm的 20，45，60，t8，t12钢退火态，正火态，淬火及回火态的试样。
三、实验内容1、概述硬度就是指材料抵抗另一较软的物体装入表面抵抗塑性变形的一种能力，就是关键的.力学性能指标之一。
与其它力学性能较之，硬度实验简单易行，又迪代工件，因此在工业生产中被广泛应用。
常用的硬度试验方法存有：布氏硬度试验――主要用于黑色、有色金属原材料检验，也可用于退火、正火钢铁零件的硬度测定。
洛氏硬度试验——主要用作金属材料热处理后产品性能检验。
维氏硬度试验——用于薄板材或金属表层的硬度测定，以及较精确的硬度测定。
显微硬度试验——主要用于测定金属材料的显微组织组分或相组分的硬度。
2、实验内容及方法指导（1）布氏硬度试验测定。
（2）洛氏硬度试验测量。
（3）试验方法指导。
3、实验注意事项（1）试样两端要平行，表面要平整，若有油污或氧化皮，可用砂纸打磨，以免影响测定。
（2）圆柱形试样应当放到具有“v”形槽的工作台上操作方式，以免试样翻转。
（3）加载时应细心操作，以免损坏压头。
（4）测完硬度值，刺破载荷后，必须并使压头全然返回试样后再摘下试样。
（5）金刚钻压头系贵重物品，资硬而脆，使用时要小心谨慎，严禁与试样或其它物件碰撞。
（6）应当根据硬度实验机的采用范围，按规定合理采用相同的载荷和压头，少于采用范围，将无法赢得精确的硬度值。
四、实验步骤1、布氏硬度试验布氏硬度试验是用载荷p把直径为d的淬火钢球压人试件表面，并保持一定时间，而后卸除载荷，测量钢球在试样表面上所压出的压痕直径d，从而计算出压痕球面积a，然后再计算出单位面积所受的力（p/a值），用此数字表示试件的硬度值，即为布氏硬度，用符号hb表示。

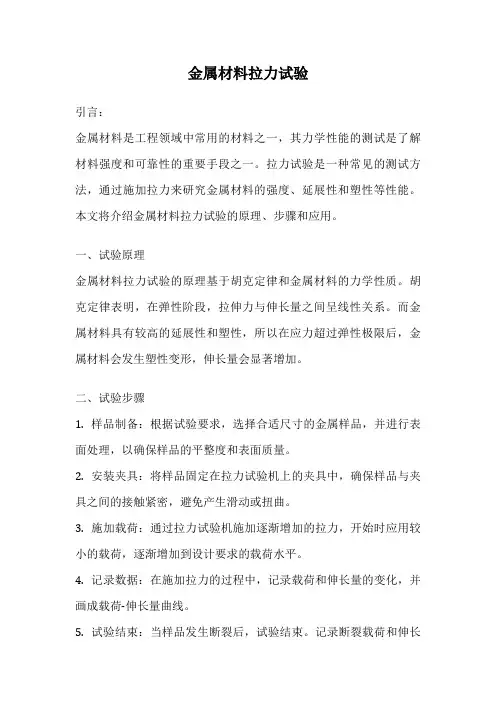

金属材料拉力试验引言：金属材料是工程领域中常用的材料之一，其力学性能的测试是了解材料强度和可靠性的重要手段之一。
拉力试验是一种常见的测试方法，通过施加拉力来研究金属材料的强度、延展性和塑性等性能。
本文将介绍金属材料拉力试验的原理、步骤和应用。
一、试验原理金属材料拉力试验的原理基于胡克定律和金属材料的力学性质。
胡克定律表明，在弹性阶段，拉伸力与伸长量之间呈线性关系。
而金属材料具有较高的延展性和塑性，所以在应力超过弹性极限后，金属材料会发生塑性变形，伸长量会显著增加。
二、试验步骤1. 样品制备：根据试验要求，选择合适尺寸的金属样品，并进行表面处理，以确保样品的平整度和表面质量。
2. 安装夹具：将样品固定在拉力试验机上的夹具中，确保样品与夹具之间的接触紧密，避免产生滑动或扭曲。
3. 施加载荷：通过拉力试验机施加逐渐增加的拉力，开始时应用较小的载荷，逐渐增加到设计要求的载荷水平。
4. 记录数据：在施加拉力的过程中，记录载荷和伸长量的变化，并画成载荷-伸长量曲线。
5. 试验结束：当样品发生断裂后，试验结束。
记录断裂载荷和伸长量，并对断口形貌进行观察和分析。
三、试验应用金属材料拉力试验可以提供丰富的力学性能数据，对于评估材料的强度、延展性、塑性和韧性等性能非常重要。
它在工程设计、材料研发和质量控制等领域都有广泛的应用。
1. 工程设计：通过拉力试验可以确定材料的强度，为工程设计提供重要的参考依据。
例如，航空航天、汽车和建筑领域的结构设计都需要考虑材料的强度和安全系数。
2. 材料研发：拉力试验可以评估不同材料的力学性能差异，帮助研发人员选择最适合特定应用的材料。
例如，在新材料的开发过程中，拉力试验可以用于评估其性能和可靠性。
3. 质量控制：金属制品的质量控制中也常使用拉力试验来检验产品的强度和耐久性。
例如，汽车零部件、电子设备和机械零件等制造过程中，拉力试验可以帮助检测产品的可靠性和质量。
结论：金属材料拉力试验是了解材料力学性能的重要方法，通过施加拉力并记录载荷和伸长量的变化，可以评估材料的强度、延展性和塑性等性能。
材料力学性能实验报告姓名: 班级: 学号: 成绩:
K的测定
实验名称实验六断裂韧性
1C
实验目的了解金属材料平面应变断裂韧性测试的一般原理和方法。
实验设备 1.CSS-88100万能材料试验机；
2.工具读数显微镜一台；
3.位移测量器；
4.千分尺一把；
5.三点弯曲试样40Cr和20#钢试样各两个。
试样示意图
图1 三点弯曲试样
由于三向应力的存在，使得裂纹扩展区域的位错运动困难，受到更大的摩擦力，从而塑性变差，更易发生脆断。
附录一:
断裂韧性试验中断口照片:
附录二:
%根据试验的数据画P-V 曲线的matlab 程序
%在运行程序之前, 需要将数据导入到matlab 中: “File ”|“Import Data ” (a)试样01的断口图 (b)试样02的断口图
图7 40Cr800℃淬火+100℃回火断口图
(a)试样412的断口图 (b)试样415的断口图
图8 20#退火态试样的断口图
图3 40Cr800℃+100℃回火试样01的P-V 曲线
0.5
1.5
2.5
4
变形/mm
力/N
图4 40Cr800℃+100℃回火试样02的P-V 曲线
4
变形/mm
力/N
变形/mm
力/N
图5 20#钢退火态试样412的P-V 曲线
变形/mm 力/N
图6 20#钢退火态试样415的P-V 曲线。
