不同管材公称直径的表示

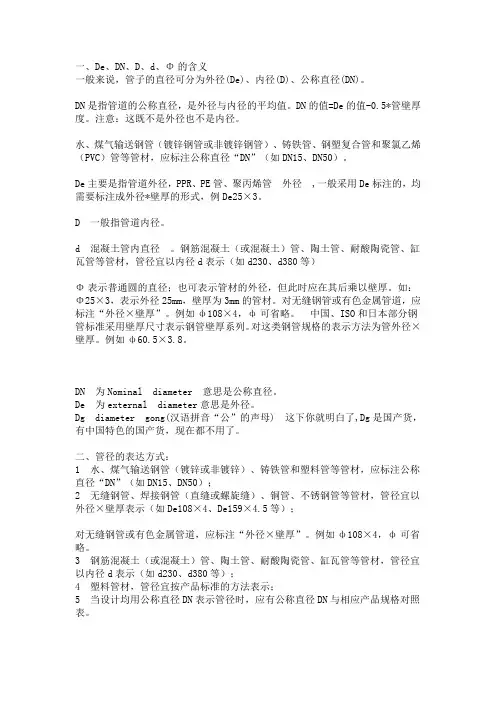

一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

D 一般指管道内径。

d 混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如ф60.5×3.8。

DN 为Nominal diameter 意思是公称直径。

De 为external diameter意思是外径。

Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

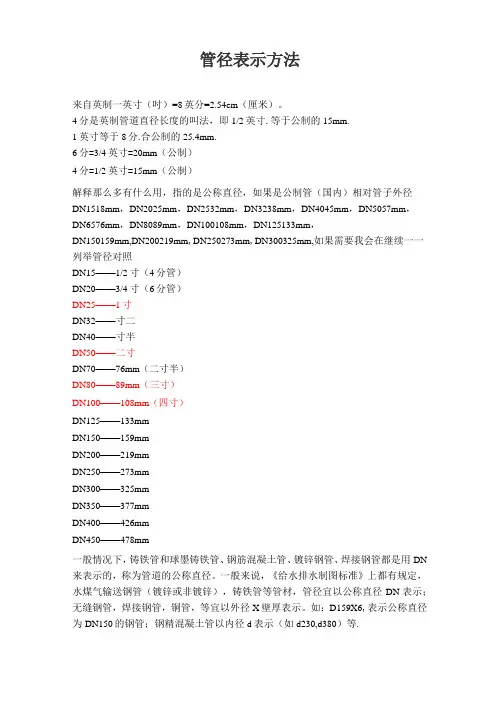

管径表示方法来自英制一英寸（吋）=8英分=2.54cm（厘米）。

4分是英制管道直径长度的叫法，即1/2英寸.等于公制的15mm.1英寸等于8分.合公制的25.4mm.6分=3/4英寸=20mm（公制）4分=1/2英寸=15mm（公制）解释那么多有什么用，指的是公称直径，如果是公制管（国内）相对管子外径DN1518mm，DN2025mm，DN2532mm，DN3238mm，DN4045mm，DN5057mm，DN6576mm，DN8089mm，DN100108mm，DN125133mm，DN150159mm,DN200219mm,DN250273mm,DN300325mm,如果需要我会在继续一一列举管径对照DN15——1/2寸（4分管）DN20——3/4寸（6分管）DN25——1寸DN32——寸二DN40——寸半DN50——二寸DN70——76mm（二寸半）DN80——89mm（三寸）DN100——108mm（四寸）DN125——133mmDN150——159mmDN200——219mmDN250——273mmDN300——325mmDN350——377mmDN400——426mmDN450——478mm一般情况下，铸铁管和球墨铸铁管、钢筋混凝土管、镀锌钢管、焊接钢管都是用DN 来表示的，称为管道的公称直径。

一般来说，《给水排水制图标准》上都有规定，水煤气输送钢管（镀锌或非镀锌），铸铁管等管材，管径宜以公称直径DN表示；无缝钢管，焊接钢管，铜管，等宜以外径X壁厚表示。

如：D159X6,表示公称直径为DN150的钢管；钢精混凝土管以内径d表示（如d230,d380）等.是外径,单位是MMDN15,DN20,DN25是外径。

四分管和六分管的直径1英寸=25.4毫米=8英分1/2是四分（4英分）DN153/4是六分（6英分）DN202分管DN84分管DN156分管DN201DN2512DN321.5'DN402DN502.5'DN653'DN804'DN1005'DN1256'DN1508'DN20010'DN25012'DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。

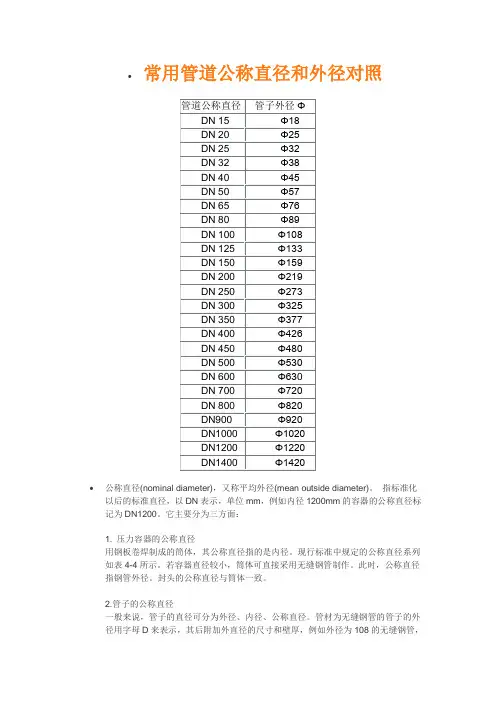

•常用管道公称直径和外径对照•公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

塑料管道直径De、DN、D、d、Ф的含义和区别一、De、DN、D、d、Ф的含义DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

如：DN200~Φ219×6De是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。

De25=Φ25X3.0（外径X壁厚）D一般指内径。

Φ表示圆或管道直径（常指外径）管径的表达方式应符合下列规定：水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；塑料管材，管径宜按产品标准的方法表示，一般采用De标注；一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）2、De主要是指管道的外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式。

例De*3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d250、d350等）5、Ф表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Ф25*3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径*壁厚”。

例如Ф108*6，Ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为外径*壁厚。

例如Ф60.5*3.8。

6、DN为Nominal diameter 意思是公称直径。
