论中短波发射机的技术维护管理中短波发射机需要定期进行检查和维护，以确保其各项技术指标处于正常范围内。
这包括检查发射机的开关、按钮、插头和插座是否正常操作，检查发射机的连接线是否松动或损坏，检查电源是否稳定。
还需要检查天线系统是否正常，包括天线输入电路、天线匹配器和天线本身，以保证它们的完好和良好的工作性能。
中短波发射机需要定期清洁和维护。
在使用过程中，发射机可能会积聚灰尘和异物，影响散热和信号传输，并增加设备的损坏风险。
需要使用干净的刷子和棉布清洁发射机的外壳和内部部件，特别是电路板和散热器。
还需要关注通风系统的清洁和散热要求，及时清除灰尘和堵塞，确保设备的正常散热。
中短波发射机在启动和关闭过程中需要按照正确的程序进行操作。
启动前，需要检查发射机的电源线、通信线和天线的连接是否正常，确保网络和天线系统无故障。
启动过程中需要依次打开设备上的各个开关，确保电源稳定，并逐渐增加功率至设定值。
关闭发射机时，需要按照相反的程序进行操作。
禁止突然切断电源，以免损坏设备。
在正常使用过程中，还要注意设备的电源稳定性和电流负载情况。
保证设备在正常电压和电流状态下工作，避免因电源异常导致的设备损坏和故障。
要注意发射机的散热情况，不过载设备，避免因过热引起的故障。
定期备份和更新设备的软件和固件，以确保设备的正常运行和安全性。
软件和固件的更新通常会修复设备的缺陷和漏洞，提高性能和安全性。
中短波发射机的技术维护管理是保证设备正常运行和延长使用寿命的重要环节。
定期检查、清洁和维护设备，按照正确的程序启动和关闭设备，注意电源稳定性和负载情况，以及备份和更新软件和固件，都是确保中短波发射机运行良好的必要措施。
通过有效的技术维护管理，可以提高设备的可靠性和稳定性，提高通信质量和效率。

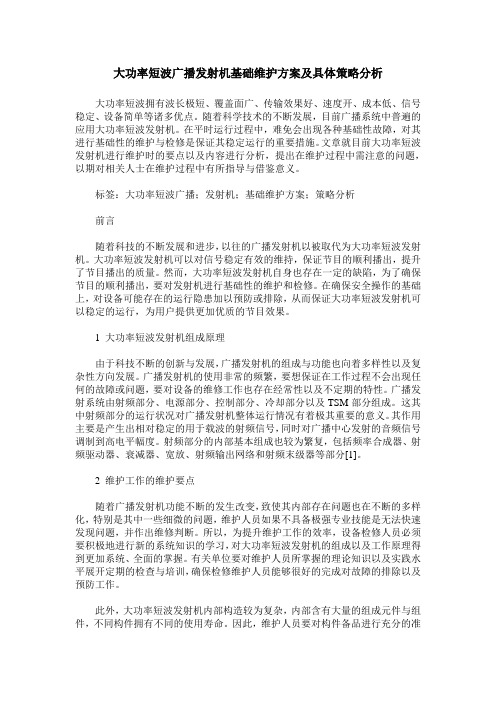

大功率短波广播发射机基础维护方案及具体策略分析大功率短波拥有波长极短、覆盖面广、传输效果好、速度开、成本低、信号稳定、设备简单等诸多优点。
随着科学技术的不断发展，目前广播系统中普遍的应用大功率短波发射机。
在平时运行过程中，难免会出现各种基础性故障，对其进行基础性的维护与检修是保证其稳定运行的重要措施。
文章就目前大功率短波发射机进行维护时的要点以及内容进行分析，提出在维护过程中需注意的问题，以期对相关人士在维护过程中有所指导与借鉴意义。
标签：大功率短波广播；发射机；基础维护方案；策略分析前言随着科技的不断发展和进步，以往的广播发射机以被取代为大功率短波发射机。
大功率短波发射机可以对信号稳定有效的维持，保证节目的顺利播出，提升了节目播出的质量。
然而，大功率短波发射机自身也存在一定的缺陷，为了确保节目的顺利播出，要对发射机进行基础性的维护和检修。
在确保安全操作的基础上，对设备可能存在的运行隐患加以预防或排除，从而保证大功率短波发射机可以稳定的运行，为用户提供更加优质的节目效果。
1 大功率短波发射机组成原理由于科技不断的创新与发展，广播发射机的组成与功能也向着多样性以及复杂性方向发展。
广播发射机的使用非常的频繁，要想保证在工作过程不会出现任何的故障或问题，要对设备的维修工作也存在经常性以及不定期的特性。
广播发射系统由射频部分、电源部分、控制部分、冷却部分以及TSM部分组成。
这其中射频部分的运行状况对广播发射机整体运行情况有着极其重要的意义。
其作用主要是产生出相对稳定的用于载波的射频信号，同时对广播中心发射的音频信号调制到高电平幅度。
射频部分的内部基本组成也较为繁复，包括频率合成器、射频驱动器、衰减器、宽放、射频输出网络和射频末级器等部分[1]。
2 维护工作的维护要点随着广播发射机功能不断的发生改变，致使其内部存在问题也在不断的多样化，特别是其中一些细微的问题，维护人员如果不具备极强专业技能是无法快速发现问题，并作出维修判断。

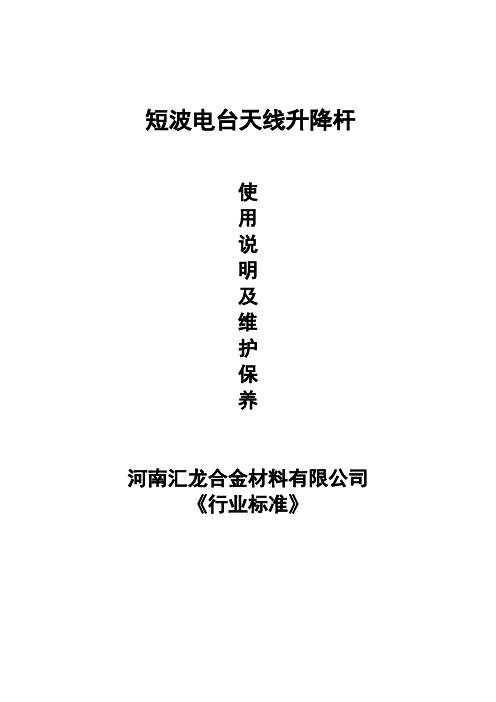

短波电台天线升降杆使用说明及维护保养河南汇龙合金材料有限公司《行业标准》产品介绍轻型手动便携式升降杆采用镁铝合金材料，并配有三角架底座，移动性强，重量轻等优点。
使用时打开三角架，手动即可完成升降杆。
同时公司配有军用帆布袋，装入布袋后，单人即可运送提走。
适合部队野外架设天线、照明灯、监控等临时性的应急使用。
另配有高强度的抗风拉线与地纤，针对强风天气，可以在三角底底座与顶部拉线，进行强化固定，最在可以抗8级风力。
广泛用于公安、消防、通讯、气象、市政建设、各种自然灾害、突发事件现场夜间抢险、抢救等各个领域；可安装于新闻采访车、转播车、公安指挥车、应急通信车及其他特种车等各种车型；还可作为运动场地照明载体。
客户设备在选择升降杆时，应根据不同型的安装面到顶的高度而确定升降桅杆的原始高度，最大升起高度及最大负载。
方便公司根据客户的需求进行个性化定制，迎合客户们的解决方案；升降杆产品装于顶时，其原始高度为最矮，确保车体有最大的高度通过性及尽量地减少设备的风阻。
升降桅杆可根据客户要求进行个性定制，可实现高度1-35米，最大可载重350公斤。
材料说明升降杆采用高强度6063铝合金型材，表面进行阳极硬化处理，较高的硬度、膜厚度、耐磨性和抗腐蚀性。
另外我公司首先实现了电源线内置气动升降杆内部，在国内属领先技术，在美观上和使用性能上更进一步。
升降杆安装方式将升降桅杆安装于设备顶部或者周边，垂直地将灯具设备、摄像设备、天线设备等举升至高空实现客户预定功能的升降设备。
也可以通过底部加固三角架来实现，移动式升降，作业时通过打开三角架底盘，手动或自动升降杆，实成作业。
气动升降桅杆是通过在车顶开孔固定，或者安装在车周边，并通过拖盘及支撑架联合固定。
升降式避雷针，采用升降杆上架设避雷针，通过桅杆举升到一定高度，从而达到避雷的效果，高度可以任意定制。
针对安装的问题，我们设计了二种型号：HL-A型和HL-B型。
HL-A型，主要是采用固定安装方式，使用固定安装底座，可装配车上、固定地面等，其特点是：稳定性好、在电源充足的情况下，可使用全自动升降系统；HL-B型，主要是采用三角架底座安装方式，此型号是为了满足一些临时机动性的架设避雷需求，其特点是：移动性强，哪里需要避雷，收起就可以搬到需要的地方。
短波接收天线简介及维护方法分析
努尔买买提·玉苏普
【期刊名称】《电子制作》
【年(卷),期】2014(0)11
【摘要】短波接收天线是无线通信体系的设备的一种。
天线的不同，其辐射的方向图和极化的方向就不同，辐射方向图主要包括：辐射天线，定向辐射天线，进而来表现天线的方向性。
本文将主要对短波接收天线的类别、性能、维护的方法进行简要的介绍和分析。
【总页数】2页(P205-205,206)
【作者】努尔买买提·玉苏普
【作者单位】新疆广电局节传中心9165台 845350
【正文语种】中文
【相关文献】
1.短波接收天线简介及维护方法 [J], 高志恒;严志刚
2.卫星发射接收天线的维护及恶劣天气对天线的影响与应急处理措施 [J], 赵世平
3.卫星地面接收站接收天线的安装、调整与维护 [J], 苏俊林;刘海生
4.一种定向短波中低仰角接收天线小型化设计 [J], 于子瑶;吴华宁
5.卫星地面接收站接收天线的安装、调整与维护 [J], 眭萌
因版权原因，仅展示原文概要，查看原文内容请购买。

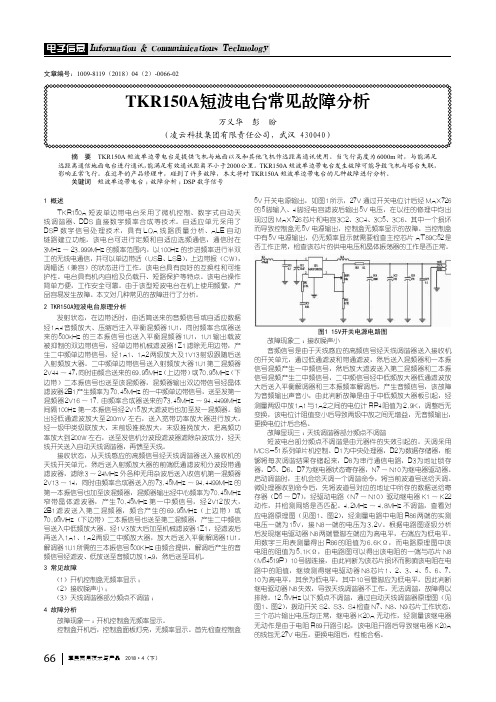

66 军民两用技术与产品 2018·4（下）1 概述TKR150A 短波单边带电台采用了微机控制、数字式自动天线调谐器、DDS 直接数字频率合成等技术。
自适应单元采用了DSP 数字信号处理技术，具有LQA 线路质量分析、ALE 自动链路建立功能。
该电台可进行定频和自适应选频通信，通信时在3MHz ～23.999MHz 的频率范围内，以100Hz 的步进频率进行半双工的无线电通信，并可以单边带话（USB 、LSB ），上边带报（CW ），调幅话（兼容）的状态进行工作。
该电台具有良好的互换性和可维护性。
电台具有机内自检及负载开、短路保护等特点。
该电台操作简单方便，工作安全可靠。
由于该型短波电台在机上使用频繁，产品容易发生故障。
本文对几种常见的故障进行了分析。
2 TKR150A短波电台原理分析发射状态，在边带话时，由话筒送来的音频信号或自适应数据经1A4音频放大、压缩后注入平衡混频器1U1，同时频率合成器送来的500kHz 的三本振信号也送入平衡混频器1U1，1U1输出载波被抑制的双边带信号，经单边带机械滤波器1Z1滤除无用边带，产生二中频单边带信号，经1A1、1A2两级放大及1V13射级跟随后送入射频放大器。
二中频单边带信号送入射频放大器1U1第二混频器2V44～47，同时由频合送来的69.95MHz （上边带）或70.95MHz （下边带）二本振信号也送至该混频器，混频器输出双边带信号经晶体滤波器2B1产生频率为70.45MHz 的一中频单边带信号，送至发第一混频器2V16～17.由频率合成器送来的73.45MHz ～94.4499MHz 间隔100Hz 第一本振信号经2V15放大滤波后也加至发一混频器。
输出经低通滤波放大至200mV 左右，送入宽带功率放大器进行放大。
经一级甲类级联放大，末前级推挽放大，末级推挽放大，把高频功率放大到200W 左右，送至发信机分波段滤波器滤除杂波成分，经天线开关送入自动天线调谐器，再馈至天线。
机载电子设备维修测试及故障分析方法编 写： 贺 军中信海直通用航空维修工程有限公司第一章：机载电子设备维修检测基本方法：第一节：检修程序：1、了解情况：1.1、维修人员接收到送检故障件后首先要通过送检故障单，阅读送检设备部件的历史资料等，了解故障现象和分析故障原因，作出初步故障判断。
1.2、按照送检设备件号查询和准备与该部件相符合的维修手册和相关技术资料，准备试验器和检测设备及连接电缆等附件。
1.3、如果送修件不是自己非常熟悉该设备电路原理和已经对该部件很有维修经验的时候，首先要静下心来认真消化该设备部件的维修手册，熟悉该部件整机电路工作原理和认真分析有可能与故障相关的电路。
1.4、按照维修校验规程连接好试验器、检测设备、故障部件。
1.5、按照校验规程检测故障部件，确认送检部件是否与送检故障相符。
2、检查压缩故障点：检查压缩，就是利用静态和动态实施检修的过程。
首先要进行对保险装置的检查，保险装置包括安装在部件上的速熔断保险丝、电源保安反向接入二极管、稳压二极管等进行检查，如有故障首先予以排除，保险装置检查合格后，方可通电检测。
常言道要“通过现象看本质”，检修故障也是如此，要能够顺利的压缩故障点，首先要认真、仔细、全面、准确地观察该部件故障现象，观察看电路板上有没有烧黑损坏的元器件，电路板上有没有异常的地方等，把握了故障现象在理论的指导下，作出正确的分析判断，按照一定的检修原则和方式，便可排除故障点。
3、修复检验：在检查压缩到故障点后，应立即修复，然后要加以检验。
检验的内容包括工艺焊接质量、机械性能和电气技术性能是否合格等。
检验方法应根据具体情况和校验规程条件确定，最简单的故障维修也要经过调整使用、试机，运用测试仪表和试验器进行技术指标检查，以确保主要技术性能指标达到维修手册的要求。
第二节：检修原则：为了正确而有效地实施检修，确保检修质量和安全，迅速修复，必须遵守一定的检修原则。
先思索后动手、先电源配件后机器、先外后内、先静后动、先简（易）后繁（难）、先通病后特殊等，这“六先六后”是每一个机载电子设备维修人员在检修中要遵守的原则。
论中短波发射机的技术维护管理中短波发射机是广播电台中重要的设备之一，它负责将广播信号转化为无线电波并发射出去。
为确保发射机的正常运行，进行技术维护管理是必不可少的。
以下是中短波发射机技术维护管理的一些重要方面。
1. 定期检查：定期对发射机进行检查，包括外观检查、内部电路检查和功能测试。
外观检查主要是检查设备是否有损坏、松动或油污等问题；内部电路检查主要是检查电路板和连接线是否完好；功能测试主要是检查设备的各项功能是否正常运行。
2. 清洁维护：定期对发射机进行清洁，避免灰尘和污垢导致设备故障。
清洁包括外观清洁和内部清洁，使用清洁工具和清洁剂进行清洁时需注意安全和保持设备的稳定。
3. 检修维护：当发射机发生故障时，需要及时进行检修维护。
检修维护包括故障排除和部件更换。
对于一些常见的故障，可以进行常规排查和维修；对于一些复杂的故障，需要请专业人员进行检修。
4. 防护维护：对于中短波发射机来说，防护维护非常重要。
因为发射机的工作环境通常比较恶劣，如高温、湿度大、有尘土等。
对于发射机的防护维护，可以采取以下措施：在设备周围设置合适的屏障防止灰尘进入；加装散热器和温度传感器，确保发射机在适当的温度范围内工作；定期对设备进行防潮处理，避免湿度对设备产生损坏。
5. 更新升级：随着技术的进步，中短波发射机的各项功能也在不断更新和升级。
及时进行设备的更新升级非常重要，可以提升发射机的性能和功能，同时也可以解决一些设备的老化问题。
中短波发射机的技术维护管理是确保设备正常运行的重要环节，包括定期检查、清洁维护、检修维护、防护维护和更新升级等。
通过科学的管理，可以延长设备的使用寿命，提高设备的效率和稳定性，从而更好地满足广播电台的需要。
