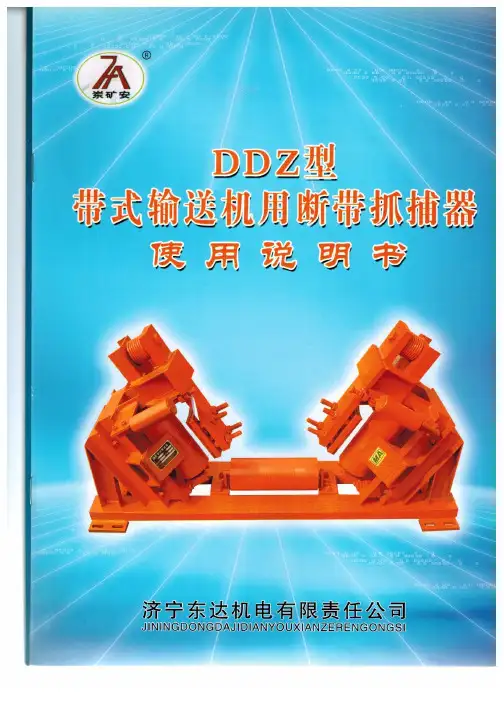

断带抓捕器说明书

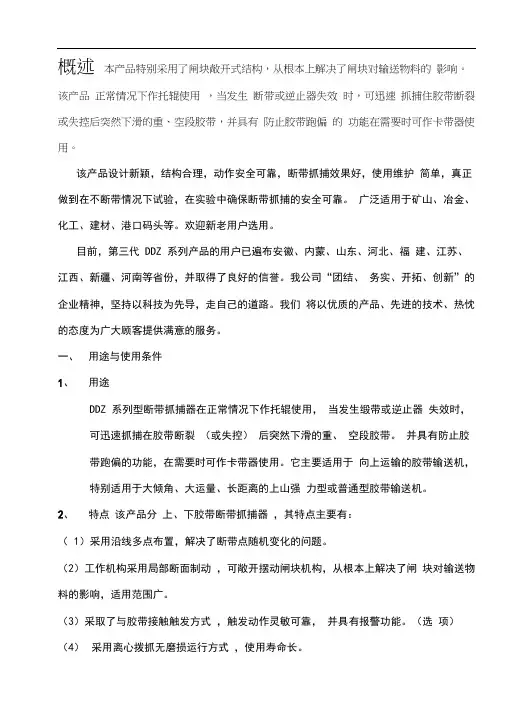

概述本产品特别采用了闸块敞开式结构，从根本上解决了闸块对输送物料的影响。

该产品正常情况下作托辊使用，当发生断带或逆止器失效时，可迅速抓捕住胶带断裂或失控后突然下滑的重、空段胶带，并具有防止胶带跑偏的功能在需要时可作卡带器使用。

该产品设计新颖，结构合理，动作安全可靠，断带抓捕效果好，使用维护简单，真正做到在不断带情况下试验，在实验中确保断带抓捕的安全可靠。

广泛适用于矿山、冶金、化工、建材、港口码头等。

欢迎新老用户选用。

目前，第三代DDZ 系列产品的用户已遍布安徽、内蒙、山东、河北、福建、江苏、江西、新疆、河南等省份，并取得了良好的信誉。

我公司“团结、务实、开拓、创新”的企业精神，坚持以科技为先导，走自己的道路。

我们将以优质的产品、先进的技术、热忱的态度为广大顾客提供满意的服务。

一、用途与使用条件1、用途DDZ 系列型断带抓捕器在正常情况下作托辊使用，当发生缎带或逆止器失效时，可迅速抓捕在胶带断裂（或失控）后突然下滑的重、空段胶带。

并具有防止胶带跑偏的功能，在需要时可作卡带器使用。

它主要适用于向上运输的胶带输送机，特别适用于大倾角、大运量、长距离的上山强力型或普通型胶带输送机。

2、特点该产品分上、下胶带断带抓捕器，其特点主要有：（1）采用沿线多点布置，解决了断带点随机变化的问题。

（2）工作机构采用局部断面制动，可敞开摆动闸块机构，从根本上解决了闸块对输送物料的影响，适用范围广。

（3）采取了与胶带接触触发方式，触发动作灵敏可靠，并具有报警功能。

（选项）（4）采用离心拨抓无磨损运行方式，使用寿命长。

（5）满足在不断带下调试，确保了断带抓捕器的工作可靠性。

（6）该产品多功能。

除具有断带保护功能外还可防跑偏、逆止器以及卡带器使用等。

3、使用条件（1）胶带宽度650mm 以上；（2）向上运输倾角＞6 度；?????（3）机架形式：固定式，拆卸式，吊挂式；（4）槽型角度≤60度。

二、主要结构原理1、DDZS 系列上胶带断带抓捕器主要结构与原理上胶带断带抓捕器主要有偏心辊1、支架2、中间辊3、脚架4、制动梁5、闸块6、整定螺钉7、防偏立辊8 和强力簧9 等组成。

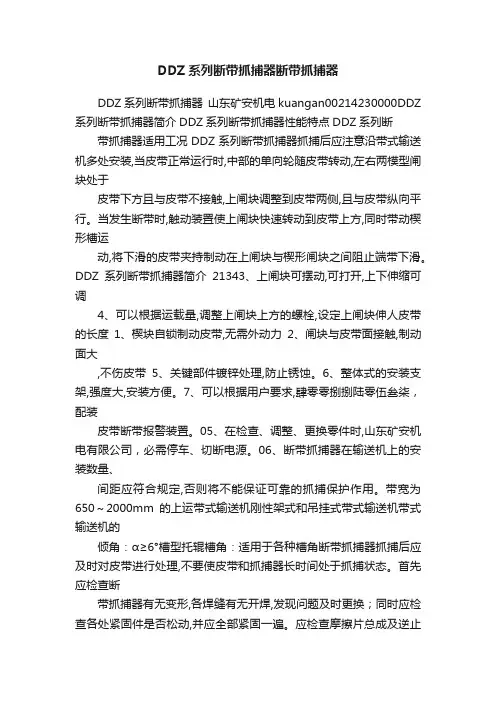

DDZ系列断带抓捕器断带抓捕器DDZ系列断带抓捕器山东矿安机电kuangan00214230000DDZ 系列断带抓捕器简介DDZ系列断带抓捕器性能特点DDZ系列断带抓捕器适用工况DDZ系列断带抓捕器抓捕后应注意沿带式输送机多处安装,当皮带正常运行时,中部的单向轮随皮带转动,左右两模型闸块处于皮带下方且与皮带不接触,上闸块调整到皮带两侧,且与皮带纵向平行。

当发生断带时,触动装置使上闸块快速转动到皮带上方,同时带动楔形槽运动,将下滑的皮带夹持制动在上闸块与楔形闸块之间阻止端带下滑。

DDZ系列断带抓捕器简介21343、上闸块可摆动,可打开,上下伸缩可调4、可以根据运载量,调整上闸块上方的螺栓,设定上闸块伸人皮带的长度1、楔块自锁制动皮带,无需外动力2、闸块与皮带面接触,制动面大,不伤皮带5、关键部件镀锌处理,防止锈蚀。

6、整体式的安装支架,强度大,安装方便。

7、可以根据用户要求,肆零零捌捌陆零伍叁柒，配装皮带断带报警装置。

05、在检查、调整、更换零件时,山东矿安机电有限公司，必需停车、切断电源。

06、断带抓捕器在输送机上的安装数量、间距应符合规定,否则将不能保证可靠的抓捕保护作用。

带宽为650～2000mm的上运带式输送机刚性架式和吊挂式带式输送机带式输送机的倾角：α≥6°槽型托辊槽角：适用于各种槽角断带抓捕器抓捕后应及时对皮带进行处理,不要使皮带和抓捕器长时间处于抓捕状态。

首先应检查断带抓捕器有无变形,各焊缝有无开焊,发现问题及时更换；同时应检查各处紧固件是否松动,并应全部紧固一遍。

应检查摩擦片总成及逆止托辊运转是否灵活可靠,无阻滞现象,配合有无松动,如发现问题,严禁使用,及时更换。

不同带强、带宽和倾角的zui大允许安装间距：额定制动力：30kN感谢您的观看。

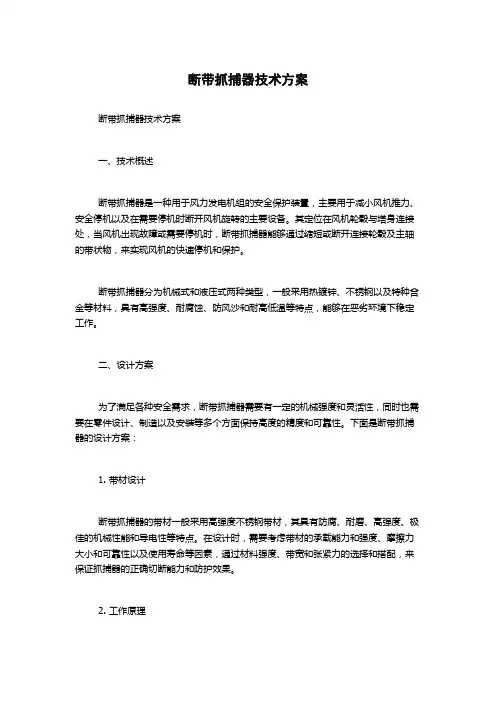

断带抓捕器技术方案断带抓捕器技术方案一、技术概述断带抓捕器是一种用于风力发电机组的安全保护装置，主要用于减小风机推力、安全停机以及在需要停机时断开风机旋转的主要设备。

其定位在风机轮毂与塔身连接处，当风机出现故障或需要停机时，断带抓捕器能够通过缩短或断开连接轮毂及主轴的带状物，来实现风机的快速停机和保护。

断带抓捕器分为机械式和液压式两种类型，一般采用热镀锌、不锈钢以及特种合金等材料，具有高强度、耐腐蚀、防风沙和耐高低温等特点，能够在恶劣环境下稳定工作。

二、设计方案为了满足各种安全需求，断带抓捕器需要有一定的机械强度和灵活性，同时也需要在零件设计、制造以及安装等多个方面保持高度的精度和可靠性。

下面是断带抓捕器的设计方案：1. 带材设计断带抓捕器的带材一般采用高强度不锈钢带材，其具有防腐、耐磨、高强度、极佳的机械性能和导电性等特点。

在设计时，需要考虑带材的承载能力和强度、摩擦力大小和可靠性以及使用寿命等因素，通过材料强度、带宽和张紧力的选择和搭配，来保证抓捕器的正确切断能力和防护效果。

2. 工作原理断带抓捕器的工作原理是依靠带材的张力调节，通过带材的切断与恢复，达到控制风机旋转的目的。

当风机出现异动或需要急停时，抓捕器中心上的紧急切断装置将通过缩短或切断带材，从而使风机转动缓慢或停止运转，从而保护风机及其周围的环境和设备。

3. 转动惯量矫正系数为保证风机的安全性和稳定性，断带抓捕器需要考虑风机本身的转动惯量。

在设计中，需要使用转动惯量矫正系数对带材长度进行调整和控制，以适应不同规格的风机的需要。

4. 液压控制系统对于液压式的断带抓捕器，需要配备液压控制系统，该系统主要包括油泵、管道、油缸以及电磁阀等部分。

通过油泵将工作液体压力推送到油缸，从而使带材受力，实现抓捕器控制。

5. 安全设计断带抓捕器设计的重点在于可靠性和安全性，在设计时需要充分考虑各种因素，例如工作环境、负载和温度等，同时也需要进行安全等级的评估和测试，以确保其性能和安全。

断带抓捕器，胶带输送机断带抓捕器，带式输送机用断带抓捕器，皮带机断带抓捕器断带抓捕器简介断带抓捕器（煤安证号：MCA100037、MCA100038、专利：CN20062009683.8）是我公司经数年研究并拥有多项国家专利的新产品，断带抓捕器填补了国内空白，提高了可靠性能，扩大了保护范围，断带抓捕器适用于向上运输的胶带输送机，特别适用于大倾角、大运量、长距离的上运带式输送机。

断带抓捕器还具有防止胶带跑偏的功能，在需要时可作卡带器使用。

断带抓捕器组成结构断带抓捕器主要由偏心逆止托辊、拔销、偏心轮、托辊轴、跑偏轮、扭簧、锲紧块、机架、插销、紧固螺栓、闸块调节螺栓、转臂、闸块、连杆机构等组成断带抓捕器工作原理当输送机正常工作时，偏心逆止托辊与胶带不接触，一旦输送机发生断带或逆止器失效时，胶带下滑，偏心逆止托辊与胶带接触，在摩擦力的作用下与偏心轮一起反转，旋转中心是托辊轴圆心，拔销也随同心偏心轮一起转动，拔动连杆机构的上插板向下运动，使插销脱开，在扭簧的作用下转臂迅速打向锲紧块至输送带上方并锲紧，同事托辊也挤向闸块，随着输送带的下滑越来越挤紧输送带，最终迅速将下滑的重段胶带抓捕，保护输送带。

断带抓捕器性能特点1.采用沿线多点布置，能有效克服断带点随机变化的弊端。

2.采用了与胶带接触触发方式，触发机构灵敏可靠。

3.制动机构开角大于160度并且可以伸缩调节，保证制动机构与皮带、煤流的距离大于150㎜，防止因胶带、煤流的碰撞造成误动作，适应大跑偏量胶带输送机。

4.设有刮煤器、护罩，防止漏煤碰撞抓捕器造成误动作。

5.可在不断带情况下试验，在试验中调整。

断带抓捕器技术参数型号输送机带宽 cm 单侧制动宽度 cm 额定制动力 kN DDZ-30/8080 14 30 DDZ-30/100100 14 30 DDZ-30/120120 14 30 DDZ-30/140140 14 30 DDZ-30/160 160 14 30 断带抓捕器实物图断带抓捕器煤安证济宁东达机电有限责任公司时刻围绕国家煤矿安全监察局对煤矿安全的指导思想，以煤矿安全为己任，打造安全断带抓捕器，杜绝煤矿安全隐患。

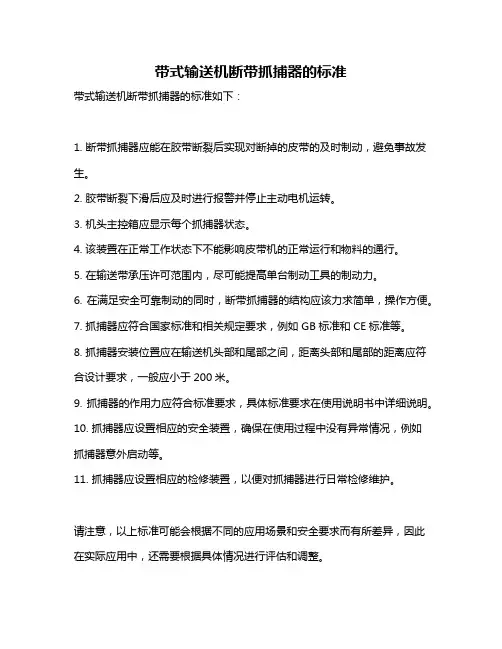

带式输送机断带抓捕器的标准
带式输送机断带抓捕器的标准如下：
1. 断带抓捕器应能在胶带断裂后实现对断掉的皮带的及时制动，避免事故发生。

2. 胶带断裂下滑后应及时进行报警并停止主动电机运转。

3. 机头主控箱应显示每个抓捕器状态。

4. 该装置在正常工作状态下不能影响皮带机的正常运行和物料的通行。

5. 在输送带承压许可范围内，尽可能提高单台制动工具的制动力。

6. 在满足安全可靠制动的同时，断带抓捕器的结构应该力求简单，操作方便。

7. 抓捕器应符合国家标准和相关规定要求，例如GB标准和CE标准等。

8. 抓捕器安装位置应在输送机头部和尾部之间，距离头部和尾部的距离应符合设计要求，一般应小于200米。

9. 抓捕器的作用力应符合标准要求，具体标准要求在使用说明书中详细说明。

10. 抓捕器应设置相应的安全装置，确保在使用过程中没有异常情况，例如
抓捕器意外启动等。

11. 抓捕器应设置相应的检修装置，以便对抓捕器进行日常检修维护。

请注意，以上标准可能会根据不同的应用场景和安全要求而有所差异，因此在实际应用中，还需要根据具体情况进行评估和调整。

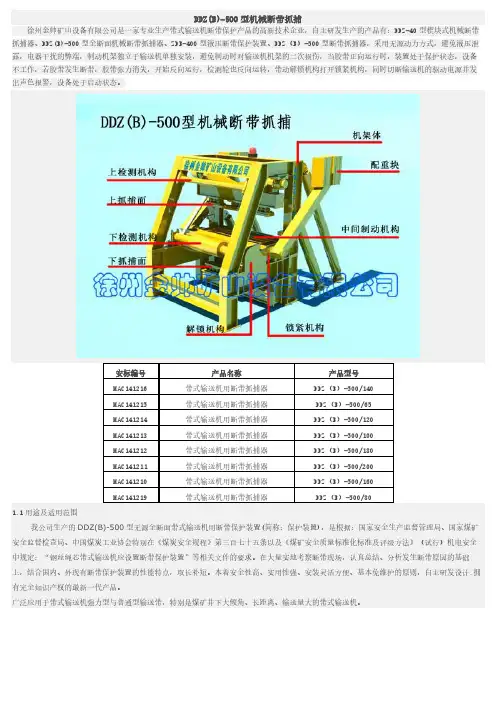

DDZ(B)-500型机械断带抓捕
徐州金帅矿山设备有限公司是一家专业生产带式输送机断带保护产品的高新技术企业，自主研发生产的产品有：DDZ-40型楔块式机械断带抓捕器、DDZ(B)-500型全断面机械断带抓捕器、ZDB-400型液压断带保护装置、DDZ（B）-500型断带抓捕器，采用无源动力方式，避免液压泄露，电器干扰的弊端，制动机架独立于输送机单独安装，避免制动时对输送机机架的二次损伤，当胶带正向运行时，装置处于保护状态，设备不工作，若胶带发生断带，胶带张力消失，开始反向运行，检测轮也反向运转，带动解锁机构打开锁紧机构，同时切断输送机的驱动电源并发
依靠强大的摩擦制动力对断带后的下滑胶带实施制动，可靠地将下滑的胶带停止下来，从而减少发生断带造成的经济损失与社会影响；
主要特点：
采用无源动力方式，避免液压泄露、电器干扰的弊端。

根据胶带的下滑距离，结合胶带的张力作为判断是否发生断带的依据，科学、安全、可靠。

制动方式上实行全断面的面接触，通过下制动梁将槽型胶带顶起并展平，上制动梁快速旋向展平的胶带，将胶带夹持在上、下制动梁之间，随着胶带的下滑，上、下制动梁与胶带上、下表面之间的摩擦力越来越大，逐步地将下滑的胶带停止下来，既不伤害胶带，又安全。

清扫方式比较合理：在下制动梁快速将槽型胶带顶起并展平的过程中，将胶带上的物料抛洒出去，通过上制动梁快速旋向胶带的同时将胶带表面剩余物料清扫干净。

制动机架独立于输送机单独安装，避免制动时对输送机机架的二次损伤。

整体机架采用组合式设计，通过高强度螺栓连接而成，井下安装与运输灵活、方便。

1.2 保护装置适用下列工作条件
胶带宽度：≥650mm；
倾角：＞8 °
1.3 保护装置规格型号。
