遥测和遥信信息

遥测(遥测信息)：远程测量。

采集并传送运行参数，包括各种电气量（线路上的电压、电流、功率等量值）和负荷潮流等。

遥信(遥信信息)：远程信号。

采集并传送各种保护和开关量信息。

遥控(遥控信息)：远程控制。

接受并执行遥控命令，主要是分合闸，对远程的一些开关控制设备进行远程控制。

遥调(遥调信息)：远程调节。

接受并执行遥调命令，对远程的控制量设备进行远程调试，如调节发电机输出功率。

放射功能：遥测(遥测信息)：远程测量。

采集并传送运行参数，包括各种电气量（线路上的电压、电流、功率等量值）和负荷潮流等。

遥信(遥信信息)：远程信号。

采集并传送各种保护和开关量信息。

遥控(遥控信息)：远程控制。

接受并执行遥控命令，主要是分合闸，对远程的一些开关控制设备进行远程控制。

遥调(遥调信息)：远程调节。

接受并执行遥调命令，对远程的控制量设备进行远程调试，如调节发电机输出功率。

// 远动终端（RTU）与主站配合可以实现四遥功能：1）遥测：采集并传送电力系统运行的实时参数2）遥信：采集并传送电力系统中继电保护的动作信息、断路器的状态信息等3）遥控：从调度中心发出改变运行设备状况的命令4）遥调：从调度中心发出命令实现远方调整发电厂或变电站的运行参数// 含义作用遥信遥测遥控遥调四大概念介绍关于四遥功能即遥信( YX) , 遥测( YC) , 遥控( YK) 和遥调( YT) 的概念四遥功能：四遥功能即遥信( YX) , 遥测( YC) , 遥控( YK) 和遥调( YT) .遥信：要求采用无源接点方式,即某一路遥信量的输入应是一对继电器的触点,或者是闭合,或者是断开。

通过遥信端子板将继电器触点的闭合或断开转换成为低电平或高电平信号送入RTU 的YX 模块。

遥信功能通常用于测量下列信号,开关的位置信号、变压器内部故障综合信号、保护装置的动作信号、通信设备运行状况信号、调压变压器抽头位置信号。

自动调节装置的运行状态信号和其它可提供继电器方式输出的信号;事故总信号及装置主电源停电信号等。

实验三遥控、遥测、遥信、遥调四遥实验1.本次实验的目的和要求1）、熟悉远动技术在电力系统中的应用。

2)、理解遥控、遥测、遥信、遥调的具体意义，及实现方法。

2.实践内容或原理早期的电力系统调度，主要依靠调度中心和各厂站之间的联系电话，这种调度手段，信息传递的速度慢，且调度员对信息的汇总、分析、费时、费工，它与电力系统中正常工作的快速性和出现故障的瞬时性相比，调度实时性差。

电力系统采用远动技术后，厂站端的远动装置实时地向调度中心的装置传送遥测和遥信信息，这些信息能直观地显示在调度中心的屏幕显示器上和调度模拟屏上，使调度员随时看到系统的实时运行参数和系统运行方式，实现对系统运行状态的有效监视。

在需要的时候，调度员可以在调度中心操作，完成向厂站中的装置传送遥控或遥调命令。

由于远动装置中信息的生成，传输和处理速度非常快，适应了电力系统对调度工作的实时性要求，使电力系统的调度管理工作进入了自动化阶段。

调度自动化系统中的远动系统由远动主站、远方终端RTU和通道组成。

远动终端（RTU）与主站配合可以实现四遥功能：1）遥测：采集并传送电力系统运行的实时参数2）遥信：采集并传送电力系统中继电保护的动作信息、断路器的状态信息等3）遥控：从调度中心发出改变运行设备状况的命令4）遥调：从调度中心发出命令实现远方调整发电厂或变电站的运行参数本实验平台上，可完成的四遥功能见表6。

1)、遥信、遥测与电力系统远程监视电力系统的遥信遥测是由安装在发电厂和变电站的远动终端（RTU）负责采集电力系统运行的实时参数，并借助远动信道将其传送到调度中心的。

电力系统运行的实时参数有：发电机出力，母线电压，线路有功和无功负荷，断路器的状态信息等。

在本实验中，RTU的信息采集功能由微机励磁调节器、微机调速器和智能电力监测仪承担远动信道用有线通信信道来模拟，通信方式采用问答式（Polling）方式，调度中心的计算机负责管理调度自动化功能。

采用面向对象的人机交互界面，通过鼠标点击查询远方厂站实时参数并自动检测和报告断路器变位和模拟量越限。

第一章变电站监控技术概述第一节电网调度自动化系统概述一、电力系统调度自动化综合利用计算机、远动技术和远程通信技术，监视、控制和协调电力系统的运行状态，及时处理影响整个系统正常运行的事故和异常现象，实现电力系统调度管理自动化。

1.电力系统调度自动化系统原理框图调度中心主站系统远动通道厂站端系统2.电力系统调度自动化系统组成（1)信息收集和执行子系统。

在各发电厂、变电所收集各种信息（遥测信息、遥信信息、事件信息等），向调度控制中心发送。

在厂站(所)端，设有微型计算机为核心的远方终端(Remote Terminal Unit, RTU)或综合自动化系统，所传送的信息已经过预处理。

同时，这个子系统接受上级控制中心发来的操作、调节或控制命令，例如开关操作，起停机组，调节功率等等命令。

在接到命令后，或者直接作用于控制机构，或者按一定的规律将命令转发给各被控设备。

（2)信息传输子系统。

厂站端将收集到的信息通过传输媒介送到调度控制中心；调度中心的命令也通过传输媒介发送到厂站端。

传输媒介有电力载波、微波、光纤、同轴电缆、公共话路等。

（3)信息处理子系统。

以计算机网络系统为核心，对收集到的信息进行加工、处理，为监视和分析计算电力系统运行状态提供正确的数据。

分析计算的结果为运行人员提供控制决策的依据，或者直接实现自动控制。

这种分析计算主要有：①为调节系统频率和电压的电能质量计算；②经济调度计算；③安全监视和安全分析计算。

计算机还可用于完成日发电计划编制、检修计划编制、统计计算等工作。

（4)人机联系子系统。

用以向运行人员显示和输出信息，同时也接受运行人员的控制和操作命令。

通过这一子系统，使运行人员与电力系统及其控制系统构成一个整体。

人机联系设备包括图形显示器及其控制台和键盘、模拟盘、制表或图形打印机、记录器(仪)、调度模拟屏等。

二、电力系统调度自动化的主要功能和技术指标1．数据采集和监视控制SCADA（Supervisory Control And Data Acquisition）（1）监视：对电力系统运行信息的采集、处理、显示、告警和打印，也包括对异常或事故的自动识别。

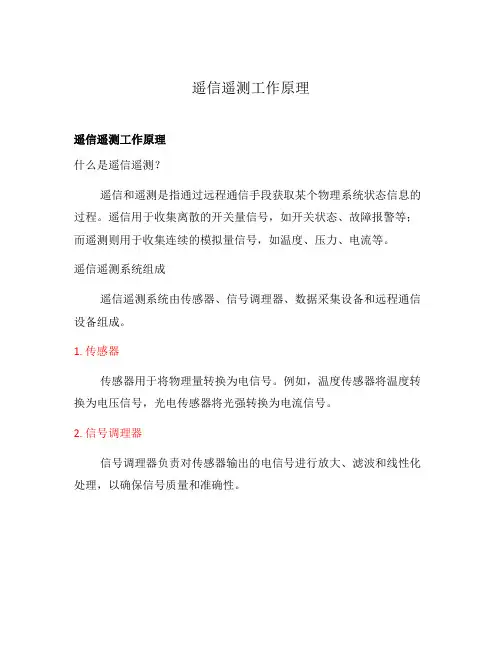

遥信遥测工作原理遥信遥测工作原理什么是遥信遥测？遥信和遥测是指通过远程通信手段获取某个物理系统状态信息的过程。

遥信用于收集离散的开关量信号，如开关状态、故障报警等；而遥测则用于收集连续的模拟量信号，如温度、压力、电流等。

遥信遥测系统组成遥信遥测系统由传感器、信号调理器、数据采集设备和远程通信设备组成。

1. 传感器传感器用于将物理量转换为电信号。

例如，温度传感器将温度转换为电压信号，光电传感器将光强转换为电流信号。

2. 信号调理器信号调理器负责对传感器输出的电信号进行放大、滤波和线性化处理，以确保信号质量和准确性。

3. 数据采集设备数据采集设备用于将经过信号调理器处理后的模拟信号转换为数字信号，并对其进行采样和编码。

采集设备通常由模数转换器（ADC）和微控制器组成。

4. 远程通信设备远程通信设备用于将数据传输到监控中心或其他远程设备。

常见的远程通信方式包括有线通信（如以太网、串口通信）和无线通信（如无线局域网、蜂窝网络）。

遥信遥测工作原理流程1.传感器感知物理量并将其转换为电信号。

2.信号调理器对传感器输出的电信号进行放大、滤波和线性化处理。

3.处理后的模拟信号由数据采集设备进行采样和编码，转换为数字信号。

4.数字信号通过远程通信设备传输至监控中心或其他远程设备。

5.接收端设备对接收到的数据进行解码和处理，实现对物理系统状态的监测、控制和分析。

遥信遥测应用领域遥信遥测系统广泛应用于各个领域，例如:•电力系统：用于监测电网状态、判断电力设备运行情况。

•工业自动化：用于远程监控工业过程参数，实现自动化生产控制。

•环境监测：用于远程监测空气质量、水质状况等环境指标。

•智能楼宇：用于对楼宇内部设备状态进行监测、节能控制。

•交通系统：用于实时监测交通流量、道路状况，提供交通控制和管理手段。

总结遥信遥测系统通过传感器感知物理量并将其转化为电信号，经过信号调理器、数据采集设备和远程通信设备进行处理、转换和传输，最终实现对物理系统状态的监测和控制。

随着我国电气自动化技术的发展及各地的电力建设的需要，原来应用于输变电系统的电力自动化领域中的“四遥”监控系统已开始应用到10/0.4KV用户及低压变电所中，由于城市高层建筑、大型公共建筑、多变电所用户和无人值守化变电所的发展建设，以“四遥”监控为基本要求的智能配电系统在各个领域中已逐步推广普及,并作为10KV以下变配电系统的标准配置应用到国家重点建设项目、高层楼宇、大型公共建筑及多变电所用户和无人值守变电所中。

所谓“四遥”――是“遥测、遥信、遥控、遥调”技术的简称，“遥测”是指利用电子技术远方测量集中显示诸如电流、电压、功率、压力、温度等模拟量的系统技术，“遥信”是指远方监视电气开关和设备、机械设备的工作状态和运转情况状态等，“遥控”是指远方控制或保护电气设备及电气化机械设备的分合起停等工作状态，“遥调”是指远方设定及调整所控设备的工作参数、标准参数等。

所谓“智能配电系统”则是利用先进的电子与微电子技术，应用于电气开关、断路器及配电设备，使之具备控制、测量、工作状态远传、保护参数远方设定、事故故障的判定、保护及记录等功能，可结合信息网络技术、无线传输技术、载波技术等实现远方集中监控、调度和分层分级管理，取代配电系统场站管所的人工值班、查抄仪表、故障的即时判断、切除和记录等人工工作，使电力变配电系统的可靠性、安全性、快速性、实时性得到质的改变。

目前的“智能配电系统”即是以“四遥”技术为基础的变配电系统的通称。

过去由于技术及成本的限制，“四遥”技术仅应用于我国的高压输配电系统及其相关行业，系统组成复杂、成本高、精度低、体积庞大，主要由各种电量变送器、数目可观的连接电缆、现场管理机柜、总站管理系统组成，其形式在现在建设的一些配电监控系统中仍可见到，作为中压系统回路较少的系统中应用尚可，但如果应用到配电回路较多0.4KV系统，则有些力不从心捉襟见肘，不仅系统成本巨大，实时维护、故障处理复杂，体积庞大，并且对管理人员的技术素质要求很高，这也是长期以来仅在高中压输变电系统应用的主要原因。

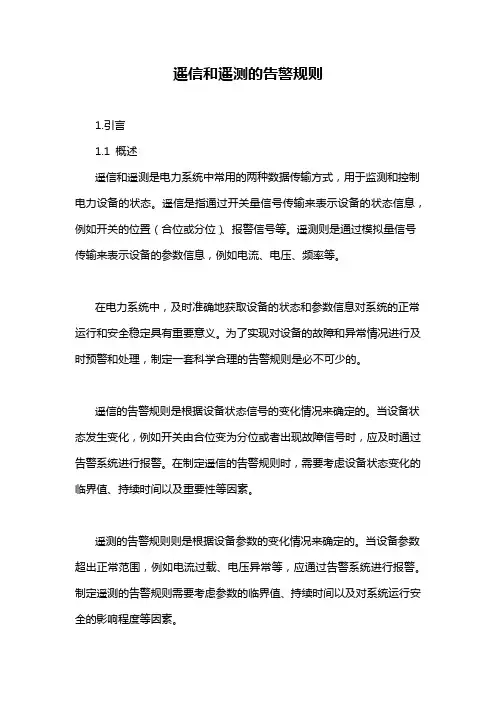

遥信和遥测的告警规则1.引言1.1 概述遥信和遥测是电力系统中常用的两种数据传输方式，用于监测和控制电力设备的状态。

遥信是指通过开关量信号传输来表示设备的状态信息，例如开关的位置（合位或分位）、报警信号等。

遥测则是通过模拟量信号传输来表示设备的参数信息，例如电流、电压、频率等。

在电力系统中，及时准确地获取设备的状态和参数信息对系统的正常运行和安全稳定具有重要意义。

为了实现对设备的故障和异常情况进行及时预警和处理，制定一套科学合理的告警规则是必不可少的。

遥信的告警规则是根据设备状态信号的变化情况来确定的。

当设备状态发生变化，例如开关由合位变为分位或者出现故障信号时，应及时通过告警系统进行报警。

在制定遥信的告警规则时，需要考虑设备状态变化的临界值、持续时间以及重要性等因素。

遥测的告警规则则是根据设备参数的变化情况来确定的。

当设备参数超出正常范围，例如电流过载、电压异常等，应通过告警系统进行报警。

制定遥测的告警规则需要考虑参数的临界值、持续时间以及对系统运行安全的影响程度等因素。

总之，遥信和遥测的告警规则是确保电力系统安全运行的重要组成部分。

通过合理制定告警规则，及时发现和处理设备的故障和异常情况，可以有效预防事故的发生，保障电力系统的稳定运行。

在未来的发展中，随着技术的不断进步和电力系统的智能化水平提高，告警规则的优化和完善将成为一个重要的研究方向。

1.2文章结构文章结构是指文章的整体组织方式和步骤安排，用于引导读者理解文章的思路和逻辑。

本文主要通过引言、正文和结论三个部分来展开讨论遥信和遥测的告警规则。

引言部分首先概述了本文的主题和研究对象，即遥信和遥测的告警规则。

接着介绍了文章的结构，即分为引言、正文和结论三个部分。

最后，明确了本文的目的，即对遥信和遥测的告警规则进行深入探讨。

正文部分分为两个小节：遥信的告警规则和遥测的告警规则。

首先在遥信的告警规则小节中，从概述入手，介绍了遥信的基本概念和作用。

电⼒系统⾃动化-实验三遥控、遥测、遥信、遥调四遥实验实验三遥控、遥测、遥信、遥调四遥实验1.本次实验的⽬的和要求1）、熟悉远动技术在电⼒系统中的应⽤。

2)、理解遥控、遥测、遥信、遥调的具体意义，及实现⽅法。

2.实践内容或原理早期的电⼒系统调度，主要依靠调度中⼼和各⼚站之间的联系电话，这种调度⼿段，信息传递的速度慢，且调度员对信息的汇总、分析、费时、费⼯，它与电⼒系统中正常⼯作的快速性和出现故障的瞬时性相⽐，调度实时性差。

电⼒系统采⽤远动技术后，⼚站端的远动装置实时地向调度中⼼的装置传送遥测和遥信信息，这些信息能直观地显⽰在调度中⼼的屏幕显⽰器上和调度模拟屏上，使调度员随时看到系统的实时运⾏参数和系统运⾏⽅式，实现对系统运⾏状态的有效监视。

在需要的时候，调度员可以在调度中⼼操作，完成向⼚站中的装置传送遥控或遥调命令。

由于远动装置中信息的⽣成，传输和处理速度⾮常快，适应了电⼒系统对调度⼯作的实时性要求，使电⼒系统的调度管理⼯作进⼊了⾃动化阶段。

调度⾃动化系统中的远动系统由远动主站、远⽅终端RTU和通道组成。

远动终端（RTU）与主站配合可以实现四遥功能：1）遥测：采集并传送电⼒系统运⾏的实时参数2）遥信：采集并传送电⼒系统中继电保护的动作信息、断路器的状态信息等3）遥控：从调度中⼼发出改变运⾏设备状况的命令4）遥调：从调度中⼼发出命令实现远⽅调整发电⼚或变电站的运⾏参数本实验平台上，可完成的四遥功能见表6。

1)、遥信、遥测与电⼒系统远程监视电⼒系统的遥信遥测是由安装在发电⼚和变电站的远动终端（RTU）负责采集电⼒系统运⾏的实时参数，并借助远动信道将其传送到调度中⼼的。

电⼒系统运⾏的实时参数有：发电机出⼒，母线电压，线路有功和⽆功负荷，断路器的状态信息等。

在本实验中，RTU的信息采集功能由微机励磁调节器、微机调速器和智能电⼒监测仪承担远动信道⽤有线通信信道来模拟，通信⽅式采⽤问答式（Polling）⽅式，调度中⼼的计算机负责管理调度⾃动化功能。

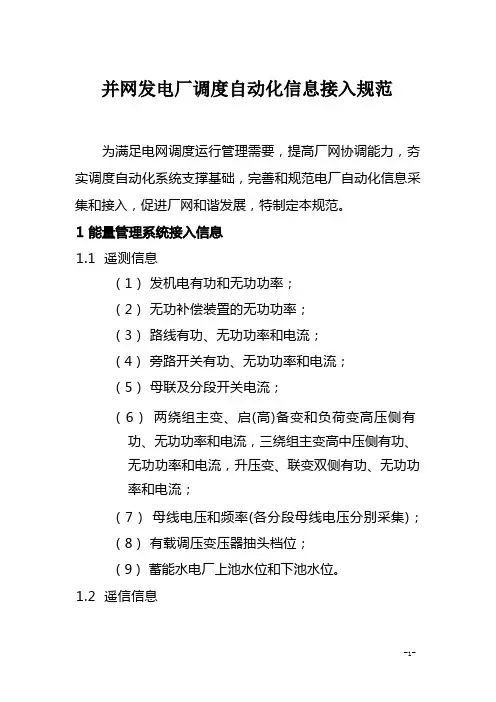

为满足电网调度运行管理需要，提高厂网协调能力，夯实调度自动化系统支撑基础，完善和规范电厂自动化信息采集和接入，促进厂网和谐发展，特制定本规范。

1.1 遥测信息( 1 ) 发机电有功和无功功率；( 2 ) 无功补偿装置的无功功率；( 3 ) 路线有功、无功功率和电流；( 4 ) 旁路开关有功、无功功率和电流；( 5 ) 母联及分段开关电流；( 6 ) 两绕组主变、启(高)备变和负荷变高压侧有功、无功功率和电流，三绕组主变高中压侧有功、无功功率和电流，升压变、联变双侧有功、无功功率和电流；( 7 ) 母线电压和频率(各分段母线电压分别采集)；( 8 ) 有载调压变压器抽头档位；( 9 ) 蓄能水电厂上池水位和下池水位。

1.2 遥信信息( 1 ) 事故总信号；( 2 ) 断路器位置信号；( 3 ) 隔离刀闸位置信号；( 4 ) 接地刀闸位置信号(路线、母线、变压器中性点)；( 5 ) 自动发电控制机组 ADS 投/切控制信号；( 6 ) 抽水蓄能机组运行状态信号。

1.3 遥控和遥调信息( 1 ) 自动发电控制机组功率调节命令；( 2 ) 有载调压变压器抽头调节命令；( 3 ) 抽水蓄能机组的启停命令。

1.4 其它信息( 1 ) 核电站的正常运行、检修状态、异常状态、事故等特殊遥信。

电能量计量系统的计量点设在路线出线侧，替代路线的旁路(母联、母兼旁)侧，两绕组主变高压侧、三绕组主(联) 变高中压侧，高(启)备变、脱硫变高压侧，发机电出口侧。

在每一个电量计量点采集如下信息：2.1 电能量信息( 1 ) 正/反向有功/无功电量；( 2 ) 正/反向有功/无功峰、谷、平和尖段电量；( 3 ) 电能表存储的负荷曲线。

2.2 瞬时量信息( 1 ) 三相电压、电流；( 2 ) 有功、无功功率。

2.3 事项信息( 1 ) 表计失压、过(欠)压事项；( 2 ) 表计过流事项等。

3.1 遥测信息( 1 ) 母线电压(500kV、220kV 和 6kV 每段母线)；( 2 ) 机组有功、无功功率；( 3 ) 机组机端电压；( 4 ) 机组定子电压、电流。

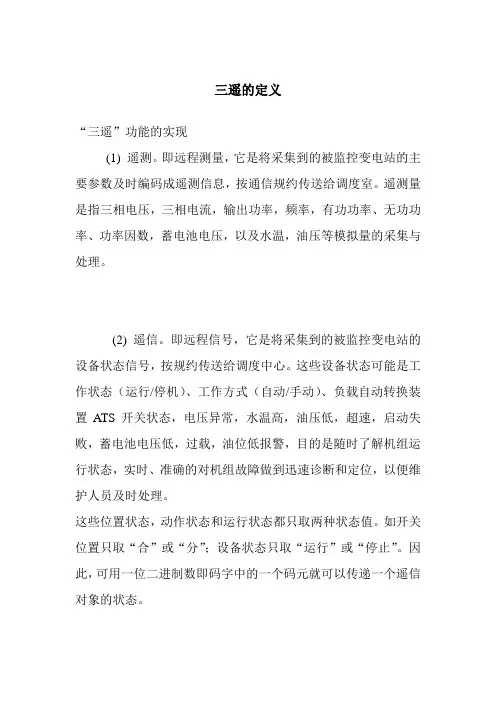

三遥的定义“三遥”功能的实现(1) 遥测。

即远程测量，它是将采集到的被监控变电站的主要参数及时编码成遥测信息，按通信规约传送给调度室。

遥测量是指三相电压，三相电流，输出功率，频率，有功功率、无功功率、功率因数，蓄电池电压，以及水温，油压等模拟量的采集与处理。

(2) 遥信。

即远程信号，它是将采集到的被监控变电站的设备状态信号，按规约传送给调度中心。

这些设备状态可能是工作状态（运行/停机）、工作方式（自动/手动）、负载自动转换装置ATS开关状态，电压异常，水温高，油压低，超速，启动失败，蓄电池电压低，过载，油位低报警，目的是随时了解机组运行状态，实时、准确的对机组故障做到迅速诊断和定位，以便维护人员及时处理。

这些位置状态，动作状态和运行状态都只取两种状态值。

如开关位置只取“合”或“分”；设备状态只取“运行”或“停止”。

因此，可用一位二进制数即码字中的一个码元就可以传递一个遥信对象的状态。

(3) 遥控。

即远程命令。

它是从调度中心发出改变运行设备状况的命令。

这种命令包括操作变电站各级电压回路的断路器、投切补偿电容器和电抗器，因此，这种命令只取两种状态命令，如断路器的“合”或“分”命令。

开关机，紧急停机，负载自动转换装置ATS开关选择，目的是对机组远距离操作。

遥测和遥信是变电站向调度室传送信息，遥控则是调度室向变电站端下达的操作命令，直接干预供电系统的运行。

所以，遥控要求有很高的可靠性。

在遥控过程中，通常采用“返送校核”的方法，实现遥控命令的传送。

在遥控过程中，调度室发往变电站RTU的命令有三种，即遥控选择命令、遥控执行命令和遥控撤消命令。

遥控选择命令包括两个部分：一是选择的对象，用对象码指定对哪一个对象进行操作；另一个是遥控操作的性质，用操作性质码指示是合闸还是分闸。

遥控执行命令指示RTU按接收到的选择命令，执行指定的开关操作。

遥控撤消命令指示RTU 撤消已下达的选择命令。

RTU端返校内容：①校核遥控选择命令的正确性，即检查性质码是否正确，检查遥控对象号是否属于本站；②检查RTU遥控输出对象继电器和性质继电器是否能正确动作。

关于四遥功能即遥信( YX) , 遥测( YC) , 遥控( YK) 和遥调( YT)的概念四遥功能：四遥功能即遥信( YX) , 遥测( YC) , 遥控( YK) 和遥调( YT) .遥信：要求采用无源接点方式,即某一路遥信量的输入应是一对继电器的触点,或者是闭合,或者是断开。

通过遥信端子板将继电器触点的闭合或断开转换成为低电平或高电平信号送入RTU 的YX 模块。

遥信功能通常用于测量下列信号,开关的位置信号、变压器内部故障综合信号、保护装置的动作信号、通信设备运行状况信号、调压变压器抽头位置信号。

自动调节装置的运行状态信号和其它可提供继电器方式输出的信号;事故总信号及装置主电源停电信号等。

遥测：遥测往往又分为重要遥测、次要遥测、一般遥测和总加遥测等。

遥测功能常用于变压器的有功和无功采集;线路的有功功率采集;母线电压和线路电流采集;温度、压力、流量(流速) 等采集;周波频率采集和其它模拟信号采集。

遥控：采用无源接点方式,要求其正确动作率不小于99. 99 %. 所谓遥控的正确动作率是指其不误动的概率,一般拒动不认为是不正确,遥控功能常用于断路器的合、分和电容器以及其它可以采用继电器控制的场合。

遥调：采用无源接点方式,要求其正确率大于99. 99 %. 遥调常用于有载调压变压器抽头的升、降调节和其它可采用一组继电器控制具有分级升降功能的场合。

PT（potential transformer）[pəˈtenʃəl trænsˈfɔ:mə]代表电压互感器CT（current transformer）[ˈkʌrənt trænsˈfɔ:mə]代表电流互感器PT是指电压互感器，CT是指电流互感器，电力系统的保护、控制、测量所用的电能都是低电压、小电流，而电压互感器就是将高电压按一定比例变为低电压供保护及测量仪表使用的，电流互感器就是将大电流按一定比例变为小电流供保护及测量仪表使用的，所以电压互感器和电流互感器是高压系统与低压系统的联系的桥梁，也是高压系统与低压系统的隔离措施。

配电自动化“三遥”具体指什么？“三遥”定义：遥信：应用通信技术，完成对设备状态信息的监视，如告警状态或开关位置、阀门位置等。

开关量信号输入（DI）遥测：应用通信技术，传输被测变量的测量值。

模拟量信号输入（AI）遥控：应用通信技术，完成改变运行设备状态的命令。

开关量信号输出（DO）遥测即利用通信技术在远方（如在调度所）对变电所等的电气参数进行测量。

如负荷测量、电压、电流、功率等。

遥信即远方信号传递，即变电所重要的预告信号都通过通信技术直接在调度所显示。

遥控即远方控制操作。

只要刀闸是电动操作的，一般都可以不用人工进行，远方即可完场操作。

扩充：一、“三遥”的基本内容一摇：遥信二遥：遥信和遥测三遥：遥信、遥测和遥控1．遥控（1）遥控的控制点：县级电力网遥控点设在变电站进出线控制回路上。

（2）遥控方式：遥控方式分为选址遥控、系统遥控和越限遥控。

选址遥控是主站对终端变电站任一线路实施控制；系统遥控是由主站根据预定方案，对整个电网部分线路自动实施控制；越限遥控是主站端对越限运行的单一或部分线路实施强制造分。

（3）遥控显示：系统在发出命令的同时，主端站、终端站自动声光显示被控对象名称、信号、数据，主端站自动存盘。

（4）遥控保护：遥控命令执行前，终端站有响应的声光报警，延时、遥控自保护功能，保护变电站设备。

2．遥信（l）遥信方式：遥信方式分选址遥信、跟踪遥信。

选址遥信根据需要，采集某个终端信号。

跟踪遥信对刀闸变位、事故故障跟踪遥信。

（2）遥信的内容，包括开关位置、保护动作信号、事故跳闸信号、预告信号、通道故障信号、主系统停电信号、事故故障地址信号。

3．遥测（1）遥测方式：遥测方式采用选址遥测，重复遥测，事故遥测和自动循环遥测。

选址遥测根据需要，对单一测点或部分测点的数据遥测显示。

重复遥测是对某一测点和终端重复遥测。

事故遥测对发生事故的终端变电站、线路及数据变量自动遥测，遥测数据自动存盘并显示。

自动循环遥测由主机按顺序依次遥测并显示上屏，整点数据自动存盘。

遥信和遥测的区别
遥信是开关状态1或0，如断路器隔开地刀包括门信号烟雾报警。

遥信是指远动通信数据的开入量，例如断路器或隔离开关的分/合状态，保护信号的动作/复归，AGC/AVC功能的投入/退出等，通常用1个或2个二进制位表示。

遥信信号要求采用无源接点方式，即某一路遥信量的输入应是一对继电器的触点，是闭合或者是断开。

通过遥信端子板将继电器触点的闭合或断开转换成为低电平或高电平信号送入RTU 的YX模块。

自动调节装置的运行状态信号和其它可提供继电器方式输出的信号；事故总信号及装置主电源停电信号等。

遥信就是远方状态信号，它是将被监视厂站的设备状态信号远距离传给调度，如开关位置信号、保护信号等。

遥测是互感器测量的模拟量是具体数值如电压电流等。

遥测是将对象参量的近距离测量值传输至远距离的测量站来实现远距离测量的技术。

遥测技术是一个集成性能好的，具有良好的跟踪性能、遥控性能的一种新型的技术，其应用很广泛。

是利用传感技术、通信技术和数据处理技术，将对象参量的近距离测量值传输至远距离的测量站来实现远距离测量的一门综合性技术。

卫星遥感过程中，通过遥测技术可获取卫星运行的参数。

遥测主要用于集中检测分散的或难以接近的被测对象，如被测对象距离遥远，所处环境恶劣，或处于高速运动状态。

遥测信息是RTU采集到的电力系统运行的实时参数，如发电机出力，母线电压，系统中的潮流，有功负荷和无功负荷，线路电流，电度量等测量信息。

电力远程终端控制系统RTU基础知识知识点1.RTU英文全称 Remote Terminal Unit,中文全称为远程终端控制系统。

RTU（Remote Terminal Unit）是一种远端测控单元装置，负责对现场信号、工业设备的监测和控制。

与常用的可编程控制器PLC相比,RTU通常要具有优良的通讯能力和更大的存储容量，适用于更恶劣的温度和湿度环境，提供更多的计算功能。

正是由于RTU完善的功能，使得RTU产品在SCADA系统中得到了大量的应用。

RTU具有的特点是：1、通讯距离较长2、用于各种环境恶劣的工业现场3、模块结构化设计，便于扩展4、在具有遥信、遥测、遥控领域的水利,电力调度，市政调度等行业广泛使用。

远程终端设备（RTU）是安装在远程现场的电子设备，用来监视和测量安装在远程现场的传感器和设备.RTU将测得的状态或信号转换成可在通信媒体上发送的数据格式。

它还将从中央计算机发送来得数据转换成命令，实现对设备的功能控制。

监视控制和数据采集是一个含义较广的术语，应用于可对安装在远距离场地的设备进行中央控制和监视的系统。

SCADA系统可以设计满足各种应用（水、电、气、报警、通信、保安等等),并满足顾客要求的设计指标和操作概念。

SCADA系统可以简单到只需通过一对导线连在远端的一个开关,也可复杂到一个计算机网络,它由许多无线远程终端设备（RTU）组成并与安装在中控室的功能强大的微机通信。

SCADA系统的远程终端设备可以用各种不同的硬件和软件来实现.这取决于被控现场的性质、系统的复杂性、对数据通信的要求、实时报警报告、模拟信号测量精度、状态监控、设备的调节控制和开关控制。

变电站是电力系统的一个重要组成部分，它的安全可靠运行是电网安全经济运行的根本保证。

当前变电站正以分项自动化向着综合自动化方向发展，综合自动化的近期目标是把变电站的保护、测量、监控、远动等融为一体，取得数据共享,资源共享，大幅度提高自动化的功效。
