地下连续墙施工工艺2.1 工艺流程（见图 1）2.2 导墙施工2.2.1 导墙的结构形式预制钢筋-混凝土结构。
导墙的位置、尺寸准确与否直接决定地下连续墙的平面位置和墙体尺寸能否满足设计要求。
导墙间距应为设计墙厚加余量（4～6cm），允许偏差±5mm，轴线偏差±10mm，一般墙面倾斜度应大于1/500。
到强的顶部应平整，以便架设钻机机架轨道，并作为钢筋笼、混凝土导管、结构管等得支撑面。
导墙后的填土必须分层回填密实，以免被泥浆掏刷后发生孔壁坍塌。
常见的导墙结构形式见图2。
2.2.2 导墙施工方法（1）导墙是保证连续墙精度的首要条件，因此，在施工放线前做好技术交底，严格复合，保证定位放线准确。
（2）导墙施作时放宽40～60mm（沿中轴线向两侧，每边放宽20～30mm），是为了保证抓斗钻头及钢筋网片、锁扣管进出较为顺利。
（3）为保证连续墙既满足设计精度又不侵入车站建筑界限，同时保证内衬墙结构厚度，在放线时将连续墙中轴线向外多放120～130mm（一般连续墙内侧轮廓放宽100mm）。
（4）导墙垂直度控制在±7.5mm内，导墙内墙垂直度控制在±3mm内，导墙顶面平行，全长范围内高差控制在±5mm内，导墙轴向误差控制在±10mm之内。
（5）导墙上口高出地面100mm，以防垃圾和雨水冲入导槽内污染或者稀释泥浆。
（6）导墙开挖土方时，如果外侧土体能保持垂直自立时，则以土壁代替外膜板，避免回填土，否则外侧设模板。
混凝土强度达到设计要求后，墙背用粘土分层夯填密实，防止地表水渗入槽内，引起槽段塌方。
（7）导墙施工完成后，在槽底铺上40mm厚M5号水泥砂浆，在槽段末开挖前可做临时储浆或换浆沟用。
（8）拆模后每隔2m设上下两道木支撑，支撑采用80mm直径的圆木。
抓槽之前不拆内撑，并及时回填土方，同时严禁重型机械在混凝土未达到设计强度之前靠近导墙行走，以防止导墙变形。

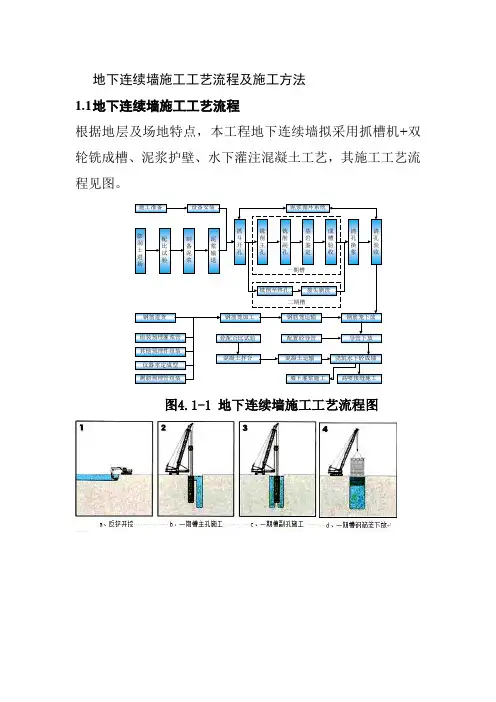

地下连续墙施工工艺流程及施工方法1.1地下连续墙施工工艺流程根据地层及场地特点，本工程地下连续墙拟采用抓槽机+双轮铣成槽、泥浆护壁、水下灌注混凝土工艺，其施工工艺流程见图。
施工准备设备安装墙下灌浆施工膨润土进场铣削至终孔混凝土拌合混凝土运输钢筋进货泥浆循环系统砼配合比试验接头刷洗配比试验制备泥浆泥浆输送抓斗开孔铣削主孔铣削副孔基岩鉴定成槽验收清孔换浆清孔验收浇筑水下砼成墙钢筋笼加工组装预埋灌浆管钢筋笼运输钢筋笼下放配置砼导管导管下放其他预埋件组装仪器率定成型测斜预埋管组装高喷接缝施工二期槽一期槽图4.1-1 地下连续墙施工工艺流程图图4.1-2 地下连续墙施工工序图1.2地下连续墙具体施工方法1.2.1测量放线根据业主提供的交桩记录和各桩位点，进行复核测量，经复核无误后，填写接桩记录。
根据高程交接桩记录，采用S2水准仪将高程引入施工现场内。
根据设计地连墙中心点坐标数据，（导墙内宽按照地连墙设计宽度加50mm，地连墙外放12.5cm控制）用全站仪将轴线点坐标及X、Y轴方向引测到施工现场，并做成永久埋桩。
以永久埋桩为基准，按照单元槽段划分原则使用钢尺将各槽段分界线定位到导墙垫层上，精确测量出地连墙的施工轴线定位点，将各槽段的准确位置测放到导墙垫层上，报监理复核，经复核无误后使用，以此作为导墙施工和位置检测的基准。
1.2.2导墙施工导墙起着锁口、成槽导向、储存泥浆稳定液、维护上部土体稳定和防止土体坍落、槽段分幅定位和承担临时施工荷载等作用，直接关系着连续墙顺利成槽和成槽的精度。
导墙施工工艺流程图见图4.2-1 导墙施工工艺流程图。
图4.2-1 导墙施工工艺流程图（1）测量放样导墙是地下连续墙在地表面的基准物，导墙的平面位置决定了地下连续墙的平面位置，因而，导墙施工放样必需正确无误。
①施工测量坐标采用业主指定的坐标系统，导墙施工测量采用导线测量法。
②为了保证水准网能得到可靠的起算依据，并能检查水准点的稳定性，在施工现场设置三个以上水准点进行相互复核，点间距离以50～100m为宜。
地下连续墙施工方法1 施工工艺其工艺流程如下图：2 导墙施工2.1 导墙设计概况导墙是控制地下连续墙各项指标的基准，它起着支护槽口土体，承受地面荷载和稳定泥浆液面的作用。
对于地质情况比较好的地方，可以直接施作导墙，对于松散层可通过地表注浆进行地基加固及防渗堵漏。
导墙翼面置于上部的杂填土上，为保证两侧导墙能紧贴地面并在地下连续墙施工前和施工中不产生内挤，吕厝站1号线、2号线导墙翼面宽度设计为0.8m、墙厚0.2m、导墙深度1.3m，导墙顶面高出地面0.1m，防止周围的散水流入槽段内，污染泥浆。
导墙的净距为地下连续墙设计厚度加50mm的施工余量。
导墙顶面做成水平，考虑地面坡度影响，在适当位置做成10~15厘米台阶。
模板拆除后，沿其纵向每隔2米加设上下两道100*100厘米方木做内支撑，将两片导墙支撑起来。
导墙分段施工，分段长度根据模板长度和规范要求，一般控制在30～50m。
在平面上导墙施工接头与地下连续墙接头错开。
导墙主筋用Ф12螺纹钢，钢筋间距按200mm排列，水平钢筋置于内侧采用φ8圆钢，钢筋间距按200mm排列根据施工区域地质情况，导墙做成“┓┏”形现浇钢筋混凝土结构，断面如下图所示；导墙断面图在导墙各转角处需向外延伸，满足成槽机的最小抓斗要求，转角处导墙需沿轴线外放不小于0.3m。
2.2 导墙沟槽开挖用全站仪放出地墙轴线，并放出导墙位置(连续墙轴线向基坑外侧外放100mm)，导墙开挖采用小型挖掘机开挖，人工配合清底。
基底夯实后，铺设7厘米厚1：3水泥沙浆，混凝土浇筑采用木模板及木支撑，插入式振捣器振捣。
在导墙的混凝土达到设计强度前，禁止任何重型机械和运输设备在其旁边通过。
导墙施工缝与地下墙接缝错开。
其施工顺序如下：2.3 导墙的钢筋混凝土施工（1）导墙沟槽开挖后立即将导墙中心线引至沟槽中，控制模板施工。
（2）导墙主筋用Ф12螺纹钢，钢筋间距按150mm排列，水平钢筋置于内侧采用φ8圆钢，钢筋间距按200mm排列。
