管道颜色及色环标识

实用文档之"附件1：厂区内、外部管道颜色规定"
1.1厂房内部管道颜色，见表1-1。

1.2 厂房外部管道
为了整体厂区的美观、协调和统一，对于本项目厂房外部的管道（包括管道及支架）采用统一的颜色，管道采用银灰色（B04），钢支架采用深豆绿色（G09），混凝土支架采用混凝土本色。

本项目厂房外部管道的涂装颜色详见表1－2。

厂房外部管道颜色表1-2
1.3 厂房外部管道标志范围
1.3.1 管道标志范围及位置，按表1-3实行。

1.3.2 色环的间隔一般为100m。

对小口径管道，工厂内不容易看清的部分36m左右作一个标志（可结合柱网的柱距而定）。

1.3.3 横穿道路的管道有二根以上时，可在最低一根管道上作高度标志。

1.3.4 管道色环、流向及流体标志。

1.3.4.1 Φ325mm以上的管道的色环、流向及流体，应按下列图例标志。

（见下页图所示）
（1）高炉煤气管道，按下图标志
（2）混合煤气管道，按下图标志
1.3.4.2 Φ273mm以下的管道的色环、流向及流体标志应按下列图例标志。

括号内的尺寸适用于室内。

（1）氮气管道，按下图标志
1.3.5 管道标志板
1.3.5.1 在50m左右能够明显看清的场所，标识可直接标在管道上。

1.3.5.2 如在小口径管道上直接标志不易看清，应设置标志板。

在标志板的两面都写上标志，标志板底色为白色，文字为黑色，周围用黑色和中黄色作条纹花边。

例如管底高度7.5m标高的管道，按下图标志。

地下室管道 颜色及标识 管理
工程设计部
2020.7.21
目录
管道颜色区分及标识 桥架颜色区分及标识 管道式样实例选取 机房式样实例选取
一、地下室供水、供暖、通风管道颜色区分及标识明确
序号 1 2 3 4 5 6 7 8 9
管道名称 管道颜色
自来水管道 蓝色
生活污水管道 黑色
消火栓管道 红色
喷淋管道
红色
雨水管道
灰色
压力排水管道 灰色
塑料管
本色
采暖管道
Байду номын сангаас
红色
送排风管道 白色
色环 黄色 黄色 黄色 黄色 黄色 黄色 本色 黄色 无
标识做法 文字标识、箭头 文字标识、箭头 文字标识、箭头 文字标识、箭头 文字标识、箭头 文字标识、箭头
本色 文字标识、箭头 文字标识、箭头
二、地下室供电桥架颜色区分及标识明确
序号 1 2 3
桥架名称 强电桥架 弱电桥架 自维桥架
桥架颜色 蓝色 黑色 红色
标识做法 文字标识 文字标识 文字标识
三、管道标识及色环图样实例：
四、机房标识及色环图样实例：
谢谢观 看

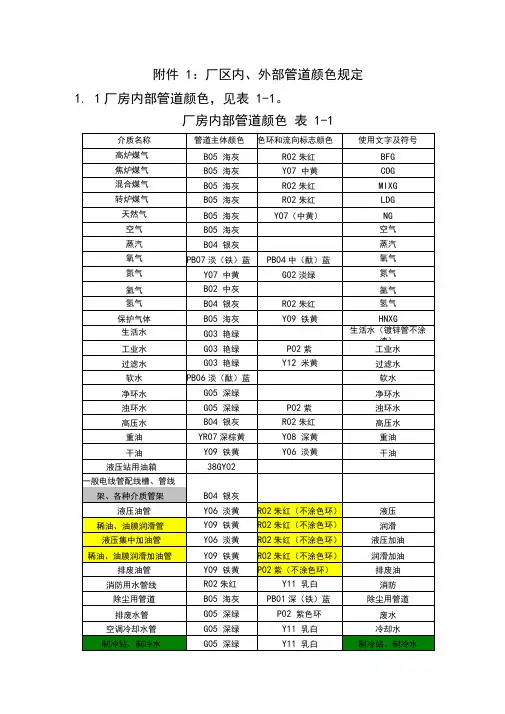

附件 1：厂区内、外部管道颜色规定1. 1厂房内部管道颜色，见表 1-1。

厂房内部管道颜色表 1-1
1.2厂房外部管道
为了整体厂区的美观、协调和统一，对于本项目厂房外部的管道（包括管道及支架）采用统一的颜色，管道采用银灰色（ B04），钢支架采用深豆绿色（G09），混凝土支架采用混凝土本色。

本项目厂房外部管道的涂装颜色详见表 1－2。

厂房外部管道颜色表 1-2
1.3厂房外部管道标志范围
1.3.1管道标志范围及位置，按表 1-3 实行
管道标志范围及位置表
表 1-3
1.3.2色环的间隔一般为 100m。

对小口径管道，工厂内不容易看清的部分 36m左右作一个标志（可结合柱网的柱距而定）。

1.3.3横穿道路的管道有二根以上时，可在最低一根管道上作高度标志。

1.3.4管道色环、流向及流体标志。

1.3.4.1 Φ 325mm以上的管道的色环、流向及流体，应按下列图例标志。

（见下页图所示）
1）高炉煤气管道，按下图标志
2）混合煤气管道，按下图标志
1.3.4.2Φ 273mm以下的管道的色环、流向及流体标志应按下列图例标志。

括号内的尺寸适用于室内。

1）氮气管道，按下图标志
2）混合煤气管道，按下图标志
1.3.5管道标志板
1.3.5.1 在 50m左右能够明显看清的场所，标识可直接标在管道上。

1.3.5.2如在小口径管道上直接标志不易看清，应设置标志板。

在标志板的两面都写上标志，标志板底色为白色，文字为黑色，周围用黑色和中黄色作条纹花边。

例如管底高度 7.5m 标高的管道，按下图标志。

标高7.5米。

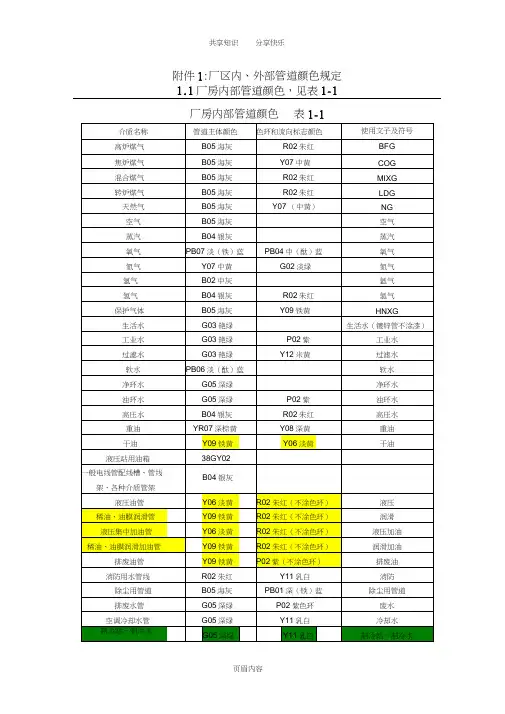

附件1:厂区内、外部管道颜色规定1.1厂房内部管道颜色，见表1-1
厂房内部管道颜色表1-1
1.2 厂房外部管道
为了整体厂区的美观、协调和统一，对于本项目厂房外部的管道
（包括管道及支架）采用统一的颜色，管道采用银灰色（B04），钢
支架采用深豆绿色（G09），混凝土支架采用混凝土本色。

本项目厂房外部管道的涂装颜色详见表1- 2。

厂房外部管道颜色表1-2
1.3厂房外部管道标志范围
1.3.1管道标志范围及位置，按表1-3实行
管道标志范围及位置表表1-3
132 色环的间隔一般为100m。

对小口径管道，工厂内不容易看清的部分36m左右作一个标志（可结合柱网的柱距而定）。

1.3.3 横穿道路的管道有二根以上时，可在最低一根管道上作高度
标志。

1.3.4 管道色环、流向及流体标志。

1.3.4.1①325mm以上的管道的色环、流向及流体，应按下列图例标志。

（见下页图所示）
(2)混合煤气管道，按下图标志
1.342①273mm以下的管道的色环、流向及流体标志应按下列图
例标志。

括号内的尺寸适用于室内。

(1 )氮气管道，按下图标志
135.1 在50m 左右能够明显看清的场所，标识可直接标在管道上。

1.3.5.2 如在小口径管道上直接标志不易看清， 应设置标志板。

在标 志板的两面都写上标志，标志板底色为白色，文字为黑色，周围用黑 色和中黄色作条纹花边。

例如管底高度 7.5m 标高的管道，按下图标
一 /
斗
tn * :oo
1匸
135管道标志板。
