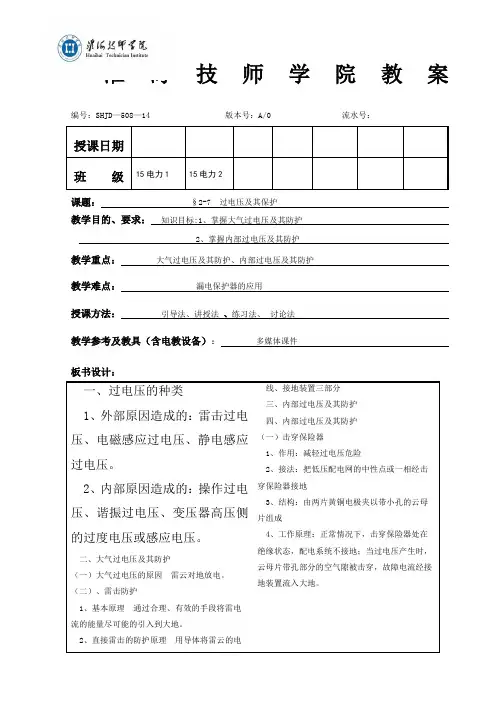

淮海技师学院教案编号：SHJD—508—14 版本号：A/0 流水号：授课日期班级15电力1 15电力2课题：§2-7 过电压及其保护教学目的、要求：知识目标:1、掌握大气过电压及其防护2、掌握内部过电压及其防护教学重点：大气过电压及其防护、内部过电压及其防护教学难点：漏电保护器的应用授课方法：引导法、讲授法、练习法、讨论法教学参考及教具（含电教设备）：多媒体课件板书设计：一、过电压的种类1、外部原因造成的：雷击过电压、电磁感应过电压、静电感应过电压。
2、内部原因造成的：操作过电压、谐振过电压、变压器高压侧的过度电压或感应电压。
二、大气过电压及其防护（一）大气过电压的原因雷云对地放电。
（二）、雷击防护1、基本原理通过合理、有效的手段将雷电流的能量尽可能的引入到大地。
2、直接雷击的防护原理用导体将雷云的电线、接地装置三部分三、内部过电压及其防护四、内部过电压及其防护（一）击穿保险器1、作用：减轻过电压危险2、接法：把低压配电网的中性点或一相经击穿保险器接地3、结构：由两片黄铜电极夹以带小孔的云母片组成4、工作原理：正常情况下，击穿保险器处在绝缘状态，配电系统不接地；当过电压产生时，云母片带孔部分的空气隙被击穿，故障电流经接地装置流入大地。
荷导入大地3、直接雷击防护系统的组成：接闪器、引下注：要求以一块黑板的版面来进行板书设计教 案 纸教 案 纸教 案 纸教学过程 学生活动 学时分配 复习：1、什么是漏电保护？漏电保护的作用是什么？2、什么是漏电保护装置？常见的漏电保护装置有哪些类型？ 任务引入 配电网中出现过电压的原因很多。
由外部原因造成的有雷击过电压、电磁感应过电压和静电感应过电压；由内部原因造成的有操作过电压、谐振过电压以及来自变压器高压侧的过电压或感应电压。
今天就让我们一起来学一学。

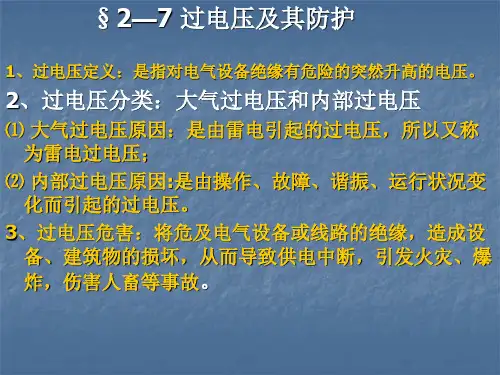

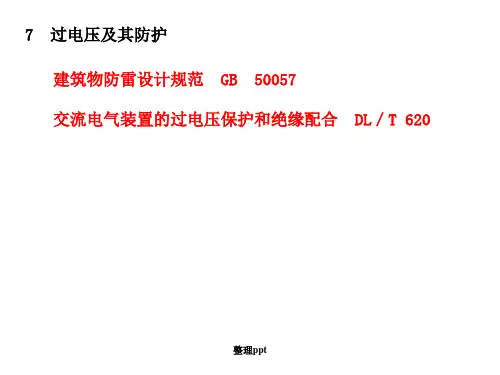

知识链接一、过电压的种类1、外部原因造成的：雷击过电压、电磁感应过电压、静电感应过电压。
2、内部原因造成的：操作过电压、谐振过电压、变压器高压侧的过度电压或感应电压。
