旋膜式除氧器填料层改进

浅析旋膜式除氧器发布时间：2021-09-17T05:42:02.209Z 来源：《中国电业》2021年第14期作者：刘艳琼[导读] 当前电力行业发展的如火如荼，锅炉作为发电系统重要的结构设备刘艳琼华西能源工业股份有限公司四川省自贡市 643000摘要：当前电力行业发展的如火如荼，锅炉作为发电系统重要的结构设备，其给水中氧含量过高会对管道设备等造成氧化腐蚀，影响其材料的结构强度，从而造成使用寿命减少。

因此对锅炉给水是热电工艺中的要求，也是国家相关部门的规范要求，另一方面也加热锅炉给水、减少给水在锅炉中的换热温差和吸热量，提高机组循环热效率，为电厂的经济运行和安全运行起到了重要的保障。

本文针对目前应用最广的热力除氧技术，介绍旋膜除氧器的具体结构和工作流程，以期可以为相关的发电企业在除氧器的结构优化改造提供借鉴。

关键词：热力除氧；旋膜除氧器；结构引言火力发电作为支撑国民经济的重要行业，在生产生活中起着重要的能源支撑作用，其中锅炉的给水品质决定着后期汽轮机的运行效率及整个系统的安全运行。

给水质量主要有水的硬度以及含氧量两个关键指标，水的硬度一般可以在进水处安装反渗透水处理设备进行软化。

而含氧量如果过高，会造成后期电力系统管道设备腐蚀，而且现在的发电工艺都是在高温高压下运行，更加加快化学腐蚀，影响设备结构强度，造成安全生产事故，给企业和社会带来经济损失甚至是人员伤亡。

另一方面，如果给水的氧含量过高，也会影响整个水汽换热的换热效率，使得热量分布不均匀，造成发电成本增加。

行业管理部门也给出了相关的标准规范条例，GB/T1576-2018新《工业锅炉水质》规定，当额定蒸发量≥10t/h的蒸汽锅炉以及额定功率≥7.0MW的承压热水锅炉必须除氧；额定蒸发量＜10t/h的蒸汽锅炉以及额定功率＜7.0MW的承压热水锅炉，如果发现局部氧腐蚀，也必须采取除氧措施，保证锅炉运行中不会出现氧腐蚀情况。

由此可见，除氧器在整个系统的运行中是极为重要的，是电厂热力系统中不可缺少的环节。

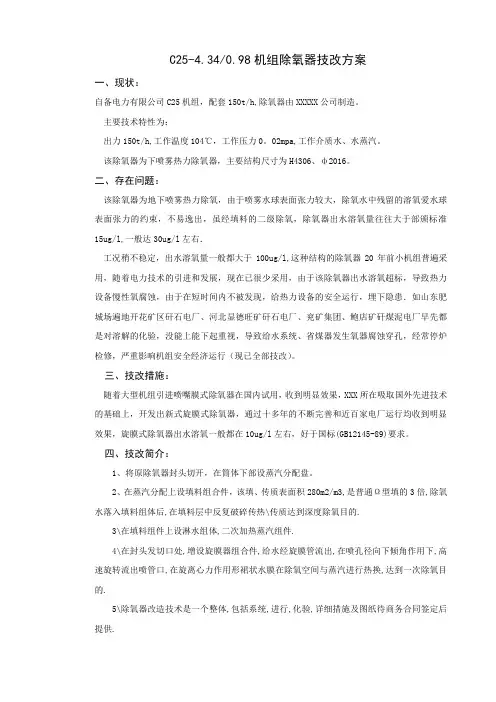

C25-4.34/0.98机组除氧器技改方案一、现状：自备电力有限公司C25机组，配套150t/h,除氧器由XXXXX公司制造。

主要技术特性为：出力150t/h,工作温度104℃，工作压力0。

02mpa,工作介质水、水蒸汽。

该除氧器为下喷雾热力除氧器，主要结构尺寸为H4306、ф2016。

二、存在问题：该除氧器为地下喷雾热力除氧，由于喷雾水球表面张力较大，除氧水中残留的溶氧爱水球表面张力的约束，不易逸出，虽经填料的二级除氧，除氧器出水溶氧量往往大于部颁标准15ug/l,一般达30ug/l左右．工况稍不稳定，出水溶氧量一般都大于100ug/l,这种结构的除氧器20年前小机组普遍采用，随着电力技术的引进和发展，现在已很少采用，由于该除氧器出水溶氧超标，导致热力设备慢性氧腐蚀，由于在短时间内不被发现，给热力设备的安全运行，埋下隐患．如山东肥城场遍地开花矿区矸石电厂、河北显德旺矿矸石电厂、兖矿集团、鲍店矿矸煤泥电厂早先都是对溶解的化验，没能上能下起重视，导致给水系统、省煤器发生氧器腐蚀穿孔，经常停炉检修，严重影响机组安全经济运行（现已全部技改）。

三、技改措施：随着大型机组引进喷嘴膜式除氧器在国内试用，收到明显效果，XXX所在吸取国外先进技术的基础上，开发出新式旋膜式除氧器，通过十多年的不断完善和近百家电厂运行均收到明显效果，旋膜式除氧器出水溶氧一般都在10ug/l左右，好于国标(GB12145-89)要求。

四、技改简介：1、将原除氧器封头切开，在筒体下部设蒸汽分配盘。

2、在蒸汽分配上设填料组合件，该填、传质表面积280m2/m3,是普通Ω型填的3倍,除氧水落入填料组体后,在填料层中反复破碎传热\传质达到深度除氧目的.3\在填料组件上设淋水组体,二次加热蒸汽组件.4\在封头发切口处,增设旋膜器组合件,给水经旋膜管流出,在喷孔径向下倾角作用下,高速旋转流出喷管口,在旋离心力作用形裙状水膜在除氧空间与蒸汽进行热换,达到一次除氧目的.5\除氧器改造技术是一个整体,包括系统,进行,化验,详细措施及图纸待商务合同签定后提供.五、改造费用：本次改造供方提:1.水汽分离盘1件;2.旋膜式组合件1件;3.二次蒸汽喷管;4.淋水组合件1件;5.填料组合件1件;6.蒸汽分配盘组合件1件;7.二级溢流安全水封组合件(若除氧器系统其它部件.设计不合理.由供方提供图纸.需方自制)总价为元,包括现场指导安装.调试.直至除氧器出水溶氧达到国家标准为准.六、设计参数：设计参数由需方提供:凝结水流量90t/h,温度40~50℃化学补水流量30t/h疏水泵流量50t/h(间断供水)除氧筒体φ2016.H4306(以RCQ-2000-0图为准)蒸汽压力0.12mpa,温度131~203℃除氧器改造工期约6天,提前一星期通知供方,准备资料及来人指导安装,调试.需方提供食宿方便,费用由供方自理.。

202050前言[1][2]1旋膜除氧器工作原理1.1热力学原理G=k Pt/PG kP tP1.2旋膜除氧器组成6123451低负荷旋膜除氧器除氧效果不达标解决方案陈付平，吴梦*，张龙飞，张宏471039摘要：通过对低负荷旋膜除氧器除氧效果不达标的原因分析，提出了多种解决方案，解决了旋膜除氧器低负荷运行时除氧能力达不到设计指标的难题。
