《灌溉排水工程学》第四章：地面灌水方法、灌溉技术及原理

《灌溉排水工程学》第四章：地面灌水方法、灌溉技术及原理

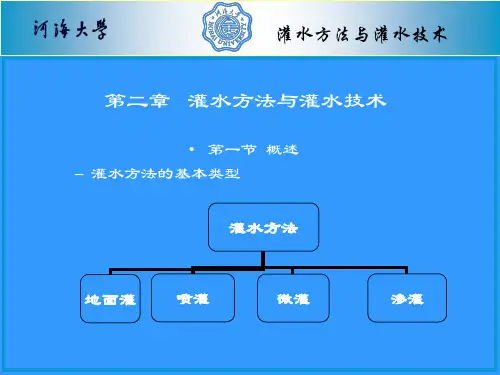

灌水方法
②喷灌灌水 ③微灌灌水
④渗灌灌水
1、地面灌水方法：使灌溉水通过田间渠沟或管道输入田
间，水流呈连续薄水层或细小水流沿田面流动，主要借重
力作用兼有毛细管作用下渗湿润土壤的灌水方法，又称重
力灌水法。
地面灌水法 分为三种：
畦灌法 沟灌法 淹灌法
沟灌
畦灌灌溉
2、喷灌灌水方法：即喷洒灌溉，就是利用一套专门的设 备将灌溉水加压或利用地形高差自压，通过管道系统输送 压力水至喷洒装置，将水喷射到空中分散成细小水滴，象 天然降雨一样降落到地面，随后主要借毛细管力和重力作 用渗入土壤灌溉作物的灌水方法。
m K0
1
式中：H t为tn时间渗入到土壤中的水量, m为计划灌水定
额；K 0为第一个单位时间内的平均入渗速度， tn为畦田
内各处入渗水量达到计划灌水定额所需要的下渗时间；
α为土壤入渗指数。
(2)停止灌水时进入畦田的总灌水量应与全畦长达到灌水定 额所需要的水量相等，即：
3.6Qt mbl
q Q/b
式中：
3.6qt ml
Q 为畦首控制的入畦流量(L/s)；t为畦首处供水时间(h)，
q为入畦单宽流量[L/(s*m)]；b为畦宽(m)；l为畦长(m)；
m为灌水定额(m)。
畦首供水时间： t tn t1
式中：t1为畦首处滞渗时间；t n为畦田各处入渗水量达到 计划灌水定额所需要的时间。
x: 任意时间的水流推进长度(m);
z: t时段内任意一点x处的入渗水层深度(m)；
l: 关闭首端进水口后停止供水时的水流推进长度( m)。
地面水流推进函数和土壤入渗函数的确定：
水流推进函数：L aT b
土壤入渗函数：Z ktna

喷灌技术

喷灌技术

喷灌技术喷灌有显著的省水、省工、少占耕地、不受地形限制、灌水均匀和增产等效果，属先进的田间灌水技术。

与明渠输水的地面灌溉相比，喷灌节水30%～50%，粮食作物增产10%～20%，经济作物增产20%～30%，蔬菜增产1～2倍。

但喷灌也有一定的局限性，如作业受风影响，高温、大风天气不易喷洒均匀，喷灌过程中的蒸发损失较大等，而且喷灌的投资比一般地面灌水方法投资要高。

茶园、露地蔬菜等且用固定式喷灌，大田作物可用机组式喷灌或移动（管道）式喷灌系统。

需注意的是，目前看来果树一般不适且用喷灌而且用微灌，因为喷灌容易击落果树花和幼果；喷灌难于结合施肥，而微灌容易做到这一点；喷灌投资一般高于微灌；微灌比喷灌更节水；微灌灌水量能更精确控制，确保灌水适时适量。

当然微灌也有需要注意的缺点：对管理人员责任心要求更高，要防止或及时排除灌水器堵塞。

设计资料：1.喷灌系统的分类与选型喷灌系统分管道式喷灌系统和机组式喷灌系统两大类。

(1)管道式喷灌系统管道式喷管系统分固定式、移动式和半固定式三类。

固定式喷灌系统除竖管（也叫立管）外干管、支管都埋于地下，并有固定的首部枢纽（泵房、水泵、动力机等），这种喷灌系统投资较高，但管理比较方便；移动喷灌系统的所有管道都可移动作业，且水泵与动力机也是可以移动的，移动式喷灌系统可在不同田块移动作业，因此单位面积投资较低，其缺点是管理操作劳动强度较大；半固定式喷灌系统枢纽和主干管固定，支管和竖管可移动作业，半固定式的优缺点介与前两者之间。

目前看来，固定式喷灌系统应用最普遍。

一般的经济作物，如蔬菜、果树、花草等都宜选用固定式喷灌系统。

北方一些地区大田喷灌常选用移动式喷灌系统（铝合金管道）。

半固定式喷灌系统应用最少。

（2）机组式喷灌系统机组式喷灌系统类型很多，按大小分可分为轻型、小型、中型和大型喷灌机系统。

南方地区河网较密，宜选用轻型（手抬式）、小型喷灌机（手推车式），少数情况下也可选中型喷灌机（如绞盘式喷灌机）。

灌水方法与灌水技术02

灌水方法与灌水技术02
2）块灌法
块灌灌水方法是以薄层水流向田间土壤表面输送，并主要 以重力作用湿润土壤，毛细管作用虽有，但不如重力作用 大。因此，块灌法仍归属于畦灌法范畴。 区别：块灌法入块田水流推进不仅有纵向流动，同时横向 扩散也非常明显。而畦灌法，其畦田宽度较小，薄层水流 沿畦长方向的纵向推进是主流，横向扩散影响不明显，故 一般都不考虑畦宽对入畦薄层水流可能产生的影响。
描述地面灌溉水流运动的数学理论有： 流体动力学理论模型； 零位惯性量模型； 运动波理论模型； 水量平衡理论模型。
目前在地面灌水方法中，普遍采用水量平衡理论模 型来确定灌水技术要素和进行设计。
第二节 地面灌水方法
2. 地面灌溉理论分析
地面灌溉水量平衡原理：在一定时间内进入田块的 水量应当等于在该时间内渗入土壤中的水量与继续 沿地面流动的水量之和，即
这种灌水方法的主要技术要求是，正确确定入畦灌水流量、 侧向分段开口的间距（即短畦长度与间距）和分段改水时间 或改水成数。
第二节 地面灌水方法
二、沟灌
沟灌法是在作物种植行间开挖灌水沟，灌溉水由输水沟或毛渠 进入灌水沟后，在流动的过程中主要借土壤毛细管作用从沟底 和沟壁向周围渗透而湿润土壤的；与此同时，在沟底也有重力 作用浸润土壤。 沟灌法与畦灌法相比较，更具有明显的优点。
第一篇 灌溉工程
第二章 灌水方法与灌水技术
第二节 地面灌水方法
（2） 农业水利工程系 2006年5月
第二章 灌水方法与灌水技术
本章的教学目的：
了解灌水方法的分类、特点及其适应条件； 了解各种灌水方法的基本要求、灌水质量的评价指 标； 掌握地面灌水系统、喷、微灌系统的规划与设计。 教学重点：地面灌水技术的改进与喷灌、滴灌系统的 规划与设计。
内各处入渗水量达到计划灌水定

4-(3)灌水方法-喷灌-2资料

4-(3)灌水方法-喷灌-2资料

经过40多年的努力，全国绝大局部县开展了喷灌的试点、 示范和推广工作。
1996年国务院打算在全国建设300个节水增产重点县，以 点代面，推动全国节水浇灌的普及。
这种形势有力地促进了喷灌事业的进展，全国喷灌面积从 1992年的1250万亩进展到1997年的1900万亩，年平均 增长率超过10％。喷灌技术得到广泛的应用。
积上水量分布的均 匀程度，是衡量喷 灌质量的重要指标。
表征指标有均匀度系 数和雨量图。
喷灌技术
1、均匀度系数
国际上多承受美国克里斯琴森均匀系数。计算式
为：
n
Cu1h1i1 hhi
h
nh
式中： h 为平均水深， △h为平均离差。
GBJ85-85《喷灌工程技术标准》
规定：在设计风速下，喷灌均匀 系数不应低于75%，对行喷式喷 灌系统，不应低于85%。
S为喷头平均掌握面积， 它小于喷洒面积。
喷灌技术
喷灌强度应小于土壤的入渗强度，以避开产 生地表积水或径流，造成土壤冲刷，因此 设计时必需把握土壤、地形、坡度等资料。
土壤类别
砂土 砂壤土 壤土 壤粘土 粘土
允许喷灌强度 （mm/h）
20 15 12 10 8
喷灌技术
〔二〕、喷灌均匀度 喷灌均匀度指喷灌面
喷灌技术
2、水量分布图 喷洒范围内的等水
量图。
喷灌技术
单个喷头的均匀系数 是没有什么意义的， 由于喷灌都是多喷 头的组合；
实际生产中可用四个 或三个喷头组合进 展测定，即喷头围 着的范围内的均匀 系数可代表喷灌的 实际均匀度，如图 中黄色局部。
喷灌技术
〔三〕、水滴打击强度 是指受水面积内，水滴对作物或土壤
当前,我国研制出了轻 小型喷灌机、中心 支轴式喷灌机、平 移式喷灌机、软管 牵引卷盘式喷灌机、 滚移式喷灌机等设 备，已形成较大的 生产力量。

喷灌施工方案和施工方法

喷灌施工方案和施工方法

喷灌施工方案和施工方法施工工艺及流程：灌溉工程施工主要是与绿化工程相配合，道路工程与绿化灌溉工程有路线交叉。

在道路工程施工时，灌溉工程的输水管道、控制线缆的过路保护设施必须在道路路基铺设之前进行施工。

灌溉工程前期进场工作完成后，首先进行放线。

灌溉测量放线时，甲方必须提供地下管线图，并向测量放线技术人员进行技术交底工作。

为防止灌溉管道在绿化种植过程中被破坏，在绿化工程中种植乔木以后或在绿化树木定点放线后，方能进行灌溉管道工程施工。

管道首先进行灌溉主管道及线缆的放线、开挖及铺设等工作，及其附属设施（各种阀门、井体、镇墩等）的安装、砌筑等；绿化树木种植完成后，进行支管道的工程施工工作，以便于绿化工程进行草坪以及花卉的种植；管道铺设工程同时进行其它主管道试压、管道冲洗以及管沟的回填工作；在种植草坪之前完成喷头的安装工作。

在输水工程进行的同时，进行中央控制系统、泵站的安装，应保证绿化种植的用水要求。

即灌溉工程要在施工的同时提供绿化用水。

施工方案：1、过路套管的安装套管要伸出道路两侧各0.5米，按设计要求的位置、管径及埋深在铺设正式路之前预埋。

2、放样施工前应依照预定的施工顺序将要施工的绿化区域按图纸进行放样，并由监理工程师核定。

管线沟不论主管沟或支管沟均敷石灰线，可以根据现场的情况对图纸的管线进行适当调整。

快速取水阀的位置，设黄旗标志竿。

进排气阀位置设置，设蓝旗标志竿。

干管检修阀的位置以石灰做40cm×40cm正方形的白方块。

混凝土镇墩的位置以石灰做10cm宽、50cm长的十字。

放样前需指定专人与设计工程师研讨施工方法，放样过程中该专人应随时与设计工程师密切配合磋商以确定灌溉系统排列的方式，放样完成后由设计工程师核定后方可施工。

放样之初各标识点应先以长于100cm的标桩将各点表示于地面，待石灰线完成后不重要的可视需要拔除重复使用。

另外，废除之桩位或石灰记号必须于当天消除不得留待隔日。

放样过程中对原设计的管线走向修改必须与设计工程师协商后方可确定。

[农田水利学]第三章 灌水方法(可编辑)

[农田水利学]第三章 灌水方法(可编辑)

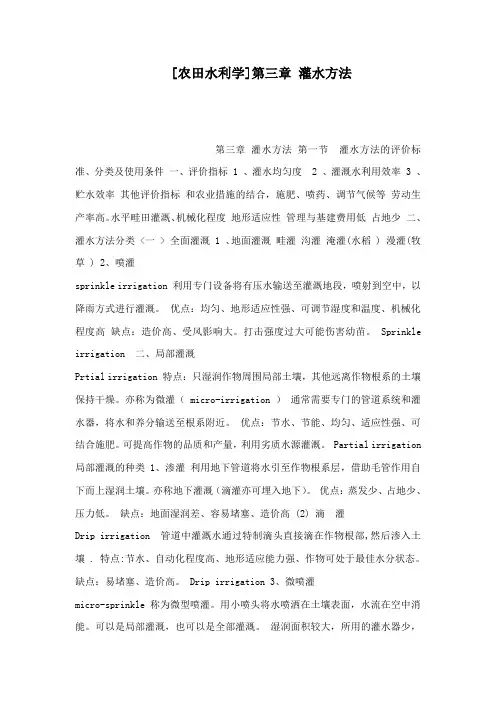

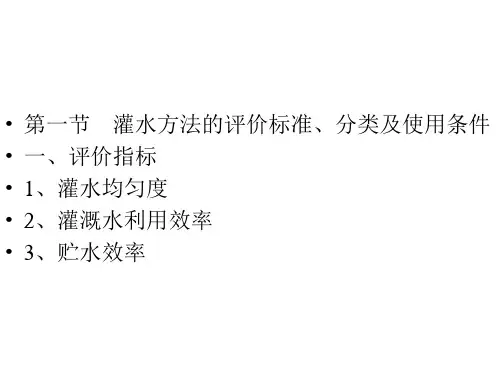

[农田水利学]第三章灌水方法第三章灌水方法第一节灌水方法的评价标准、分类及使用条件一、评价指标 1 、灌水均匀度 2 、灌溉水利用效率 3 、贮水效率其他评价指标和农业措施的结合，施肥、喷药、调节气候等劳动生产率高。

水平畦田灌溉、机械化程度地形适应性管理与基建费用低占地少二、灌水方法分类 <一 > 全面灌溉 1 、地面灌溉畦灌沟灌淹灌(水稻 ) 漫灌(牧草 ) 2、喷灌sprinkle irrigation 利用专门设备将有压水输送至灌溉地段，喷射到空中，以降雨方式进行灌溉。

优点：均匀、地形适应性强、可调节湿度和温度、机械化程度高缺点：造价高、受风影响大。

打击强度过大可能伤害幼苗。

Sprinkle irrigation 二、局部灌溉Prtial irrigation 特点：只湿润作物周围局部土壤，其他远离作物根系的土壤保持干燥。

亦称为微灌（ micro-irrigation ）通常需要专门的管道系统和灌水器，将水和养分输送至根系附近。

优点：节水、节能、均匀、适应性强、可结合施肥。

可提高作物的品质和产量，利用劣质水源灌溉。

Partial irrigation 局部灌溉的种类 1、渗灌利用地下管道将水引至作物根系层，借助毛管作用自下而上湿润土壤。

亦称地下灌溉（滴灌亦可埋入地下）。

优点：蒸发少、占地少、压力低。

缺点：地面湿润差、容易堵塞、造价高 (2) 滴灌Drip irrigation 管道中灌溉水通过特制滴头直接滴在作物根部,然后渗入土壤 . 特点:节水、自动化程度高、地形适应能力强、作物可处于最佳水分状态。

缺点：易堵塞、造价高。

Drip irrigation 3、微喷灌micro-sprinkle 称为微型喷灌。

用小喷头将水喷洒在土壤表面，水流在空中消能。

可以是局部灌溉，也可以是全部灌溉。

湿润面积较大，所用的灌水器少，抗堵塞性能好，可创造良好生长环境。

与喷灌的区别：工作压力低（喷灌一般高于 15 米〕，流量小，水源象其他滴灌和渗灌一样需要过滤。

农田水利学第二章 灌水方法(喷滴灌)

农田水利学第二章 灌水方法(喷滴灌)
–施肥、喷药、控制病虫害。
• 5.促进农业生产环境改善和可持续发展水量的去向：
–（1）储存于计划湿润层V1 –（2）深层渗漏V2 –（3）蒸发漂移V3 –（4）地表径流V4
灌水方法与灌水技术
1.田间灌溉水有效利用率Ea
–储存于计划湿润层中的水量占实际灌水量的 比值。 –要求Ea大于0.85 • 超量灌溉； • 渗漏过多； • 漂移、蒸发过大。 –田间水利用系数ᵑ田
二、喷灌分类
• １．固定式喷灌系统 – 除喷头外，其他部分在整个灌溉季节固定不动 – 干管、支管多为地埋式管道 • ２．移动喷灌 – 系统各部分可以移动 – 设备利用率高，成本低。 • ３．半固定式喷灌 – 动力、水泵和干管固定，支管和喷头移动。
三、喷头与管道
• 1、喷头种类
–按压力分类：高压喷头、低压喷头、中压喷 头 –按结构分类：旋转式、固定式、喷管带
灌水方法与灌水技术
5、细流沟灌
• 较小的入沟流量；
– 0.5-1.0L/s
• 沟内水深较小；
• 水流推进到沟道末端被完全入渗。
– 与流量配合，被全部消耗与推进长度上。 – 选择适合的长度，使得灌溉均匀度满足要求。
灌水方法与灌水技术
6、隔沟交替灌溉（分根交替灌溉）
• 原理： – 胁迫根系发出的化学信号，调节地上部分气 孔和耗水过程
• B*L*m=q*B*t，即t=L*m/q
• 此时的灌水ｍ一般大于计算出的灌水定额？
灌水方法与灌水技术
(1)当ｍ和Ｌ一定时（已成灌区）
• 选择合适的ｑ，使灌水均匀度最大。 – 模拟水流推进和消退曲线，使二者尽可能平行。 – ｑ不能引起冲刷。 – 若渠道流量过小，可减小畦田宽度，或者实行轮灌。 • 改水成数

第三章灌水方法PPT课件

第三章灌水方法PPT课件
• 原理：水流消退过程中形成致密层（类似于板结），减少入渗速率， 以较小的水量可以推进更远的距离。
– 适于入渗速率大、畦田坡度小的田块。 – 提高均匀度，减少灌水定额（？）
• 方法：间歇向沟中灌水。当水流推进到沟中一段距离后，停止灌水， 间隔一定时间后再灌水。
面灌溉技术。 • 节水灌溉与喷灌技术(杂志) • 美国喷灌协会与灌溉协会更名. • 地面灌溉的优点:投入少、管理费用低、
技术要求低？
一、畦田灌溉
Border irrigation
• 适宜作物：窄行密植作物或牧草、 蔬菜等。
• 畦田规格：长30～100米，宽2～4米。
• 灌水技术要素：畦田长度、宽度、 单宽流量、畦田坡度、灌水延续时 间、改水成数等。
沟灌新技术
• 1、尾水回收系统 (tail water recovery system)
• 适于透水性差、大坡度沟灌。 • 原理：灌水后沟中难以蓄水、部分水从尾部流走。这部
分水流可以由集水系统回收后供灌溉之用。 • 系统构成：集水沟、蓄水池、提水系统、输水系统。
2、波涌灌溉(surge Irrigation)
• 可以利用劣质水灌溉。抑制盐分在 根系层中累积。
• 以色列应用较多。
7、蒸馏灌溉
• 利用太阳能将污水蒸发，经冷凝后 流向作物根系，可以防止污水中的 有害成分在土壤中累积。
• 疑问：造价如何？防范措施能否过 关？
第二节 地面灌水方法
Surface irrigation
• 简介： • 地面灌溉的重要性 中国90％以上采用地
• 特点:节水、自动化程度高、地形适 应能力强、作物可处于最佳水分状 态。
• 缺点：易堵塞、造价高。
Drip irrigation

灌水方法-概述

灌水方法-概述

4)便于和其他农业措施相结合。现代灌溉已发展 到不仅应满足作物对水分的要求，而且还应满 足作物对肥料及环境的要求。因此现代的灌水 方法应当便于与施肥、施农药(杀虫剂、除莠剂 等)、冲洗盐碱、调节田间小气候等相结合。此 外，要有利于中耕、收获等农业操作，对田间 交通的影响少。 5)有较高的劳动生产率，使得一个灌水员管理的 面积最大。
1、滴灌
滴灌是利用低压管道系统通过滴头 把水一滴一滴、均匀而又缓慢地滴入作 物根部附近，借重力作用使水入渗作物 根系区，使土壤经常保持最优含水状态 的一种灌水方法。
特
1、均匀 3、省地 5、地形适应性强
点
2、省水 4、投资大 6、易积盐
2、渗灌
将管道埋在作 物根系附近地下， 通过管道上的空隙 向外渗水而湿润土 壤的灌溉方式。
3．过程控制：应用地面灌溉实时反馈控制技术提高对 灌溉过程的控制。与其他压力灌溉方法相比，地面灌溉 条件下水流在田间运动扩散的过程较为复杂。世界各国 一直都把改进地面灌溉技术的重点放在加强对灌溉全过 程的控制和管理上，以便提高地面灌溉的灌水质量。随 着计算技术的发展，利用数学模型对地面灌溉全过程进 行分析已成为改进地面灌溉技术的重要手段。地面灌溉 实时反馈控制技术通过对田间水流运动过程的监控，利 用田间观测数据反求地面灌溉的控制参数，制定高效节 水的地面灌溉方案，并对地面灌溉过程实施反馈控制， 实现对地面灌溉全过程的精细控制。
二、灌水方法评价指标
先进而合理的灌水方法应满足以下几个方面的要求：
1)灌水均匀。能保证将水按拟定的灌水定额灌到田间， 而且使得每棵作物都可以得到相同的水量。常以均 匀系数来表示。 2)灌溉水的利用率高。应使灌溉水都保持在作物可以 吸收到的土壤里，能尽量减少发生地面流失和深层 渗漏，提高田间水利用系数(即灌水效率)。 3)少破坏或不破坏土壤团粒结构，灌水后能使土壤保持 疏松状态，表土不形成结壳，以减少地表蒸发。

[灌溉给水]喷灌系统设计原理与方法

[灌溉给水]喷灌系统设计原理与方法
『新手必读』会员常见问题解答园林学习网»园林小品/小景[灌溉给水] 喷灌系统设计原理与方法作者：tipiwolf一、收集基本资料
通过现场调查，收集必要的地形、土壤、水源、气象、能源及动力机械等有关资料。还应准备一张1：500或更详细的比例尺地形图作为设计底图。这些基本资料是规划设计中不可缺少的。
式中：L、Q、d分别为管长（m）、流量（m3/h）和管道内径（mm）；f、m、b分别为与沿程有关的摩阻系数、流量指数和管径指数，依不同管材选取（表8.2）。
关于局部损失的计算，也有公式可循：
HJ=ε
式中：ε为局部阻力系数，g为重力加速度（m/s2）。
但在实际设计工作中一般不用公式计算Hj，而是先计算Hf，然后取Hf10%~20%作为Hj的估计值，可依管件的多少来确定所取的百分率。
美国雨鸟公司推荐其系列产品的间距取相应射程的0.8~1.3倍。另外，当喷头为全圆喷洒，组合形式为正方形时，其支管间距与喷头间距均为1.42R设，其有效控制面积为2.0 R设2。
三、喷灌水力设计
1、初步确定干支管管径
管径选择非常重要，系统投资大小与管径选择密切相关。管径太小，管内流速太大，水头损失也大；管径太大，虽然水头损失较小，但投资太大，很不经济。目前在小型喷灌系统设计中，最优管径一般是根据流量和经济流速确定。粗略估算最优管径可采用下边的公式计算：
2、管道水力损失计算方法
水在管道中流动产生的机械能损失，称作管道水头损失，可分为沿程水头损失Hf和局部水头损失Hj两大类。沿程水头损失为水流内部磨擦引起的；局部水头损失为水流经过各种管件阀门水压力等引起流态变化而产生的。总的管道损失为二者之和。
目前常用计算沿程水头损失的公式为：
Hf=f

灌溉方法与灌水技术

灌溉方法与灌水技术
Cp：换算系数，以射程为半径的全园的面积与喷头实际控制面积之比
(二)良好的喷灌均匀度 ：灌溉面积上水量分布的 均匀程度，是衡量喷灌质量好坏的主要指标之一 1)水量分布图(对单喷头而言) 水量分布图就是喷洒范围内的等水量线图，这 种图来衡量灌溉均匀度比较准确、直观，象地形 图一样标出喷洒水量在整个喷洒面积内的分布情 况。
第四节

地下灌溉(浸润灌溉)
利用修筑在地下的各种专门设施(管、洞) 引入灌溉水，再借毛细管作用上升而湿润土 壤的一种灌溉方法 1、浸润灌溉优缺点 2、浸润灌溉的方法和技术
第五章
灌溉方法与灌水技术


灌溉方法是指灌溉水以什么形式来湿润土壤，使灌溉水转化 为土壤水，以满足对作物供水的需求。 灌水技术指一定的灌溉方法下，为达到供给作物的水分适时 适量和均匀一致，而拟定的系统的田间工程和采取的一系列 的技术要求 我国目前现有的灌溉方法有：
地面灌溉：以地表水借重力和土壤毛细管的作用润湿土壤
H Pa f d
4、喷灌系统的规划设计 主要有以下几个方面： 1)勘测调查—收集资料 2)选型—系统类型、多大规模、机型 3)田间规划布局—机具、田间工程 4)水力计算—灌溉制度、喷灌作业方式、校核喷灌 强度，通过计算选择各级喷头组合方式、管径，确 定喷头型号，计算管路损失 ，选择水泵及配套电机。 5)结构设计—包括泵站、管道系统的结构设计

①压力适中：水量分布曲线近似一个等腰三角形 ②压力过低：由于水舌集中，水舌粉碎不足，大部分
水都集中在远处，叠加部分水量过多 ③压力太高：由于水舌过度粉碎，大部分水滴太小， 射程不远，因此近处水量集中，远处水量不足 ④压力过高时，常用阀门控制(调节水量)。压力过低 时常采用双喷嘴或三喷嘴，其中一个大喷嘴喷远处， 别处一个或两个小喷嘴喷近处。

灌水方法概述PPT课件

灌水方法概述PPT课件

三、地面灌溉技术现代化问题
与喷灌、微灌等压力灌溉系统相比，传 统地面灌存在的最大不足在于缺乏对灌 溉过程的控制。对喷灌、微灌而言，可 以根据作物的需求精确控制灌溉水的总 量及其在田块内的分布。传统地面灌溉 虽然可对灌溉水总量进行控制，却难以 控制灌溉水在田块内的分布，由此造成 传统地面灌溉的灌溉效果较差。
5、试分析喷灌、滴灌的优缺点
（（41） ）用投水资量少多；，地表吸因全收面湿到润而的蒸发土损失壤大 里，能尽量减少发生地面流失和深层 渗漏，提高田间水利用系数(即灌水效率)。 因此，提高地面灌溉的可控性是实现地面灌溉的关键。
有利于提高土地利用率使得有更多的土地用于作物的栽培。
主（要2）有田地间面工灌程溉简3和单)喷少、灌易两破行类。坏或不破坏土壤团粒结构，灌水后能使土壤保持 疏松状态，表土不形成结壳，以减少地表蒸发。
与其它灌溉方法相比而，地且面灌使溉方得法优每缺点棵： 作物都可以得到相同的水量。常以均 匀系数来表示。 在生产中，主要是采用以下方法。
5、试分析喷灌、滴灌的优缺点 因此现代的灌水方法应当便于与施肥、施农药(杀虫剂、除莠剂等)、冲洗盐碱、调节田间小气候等相结合。
2)灌溉水的利用率高。应使灌溉水都保持在作物可以 是通过置于作物根部附近开口的小管向上涌出的小水流或小涌泉将水灌到土壤表面。
● 其特点是工作压力很低，适用于地形平坦的地 区，与低压管道输水的地面灌溉相近，出流孔 口较大，不易堵塞。
5、膜上灌与膜下灌
(1)、膜上灌是近几年我国新疆试验研究的 灌水方法，它是让灌溉水在地膜表面的 凹形沟内借助重力流动，并从膜上的出 苗孔流入土壤进行灌溉。
膜上灌即减少了渗漏损失，又减少地面无 效蒸发。
3、微喷灌
微喷灌实 际就是低压强、 小流量、近距 离的喷灌，因 此它只灌溉作 物根系附近的 土地，属于局 部灌溉。

第二节 喷灌技术

第二节 喷灌技术

式中：m―设计灌水定额，mm；
喷
γ―土壤容重，g/cm3；
灌
h―计算土层深度，cm；
技
P1、P2―适宜土壤质量含水量的上、下限；
术
η―喷灌水利用系数,
风速低于3.4m/s时，η=0.8～0.9；
当风速为3.4～5.4m/s时，η= 0.7～0.8。
湿润地区取大值，干旱地区取小值）。
2020/3/3
17
喷
两侧分层踩实，禁止用石块 或砖砾等杂物单侧回填；然
灌 后采用符合要求的原土，分
技 层轻夯或踩实。
术
一次填土100-150 mm， 直至高出地面100 mm左右。
填土到位后对整个管槽进行
水夯；以免绿化工程完成后
局部下陷，影响绿化效果。
2020/3/3
30
• 6．修筑管网附属设施
• 主要是阀门井、泵站等施工。
第 二
①沿程水头损失按谢才公式计算：
节
喷
灌 式中hf -----沿程水头损失（m）；
技
L-----管道长度（m）；
术
V-----管道中水流平均速度（m/s）；
R-----水力半径（m）
C-----谢才系数；
n-----粗糙系数。
2020/3/3
21
上述公式转换：
第 二
hf =10.28 n2 L Q2 / d5.33
（1）点喷灌强度
术
ρi=h/t
2020/3/3
6
（2）平均喷灌强度：控制面积内各点喷灌强度的平均 值，单位一般为mm／h。
第
ρs=1000Qp/S
二
式中：ρs―设计喷灌强度，mm/h；
节
Qp―喷头喷水量，m3/h；

第三章灌水方法

第三章灌水方法
通过低压管道将水送到作物植株附近，并用专门的小喷 头向作物根部土壤或作物枝叶喷洒细小水滴的灌水方法。
旋 转 式 微 喷 头
微喷头孔径较其它微灌灌水器大，抗堵塞性能较好，供水快。
适合于果树、花卉、蔬菜等灌溉，在各种土壤都适用。
果树微喷灌
微喷带
2、滴灌
用专门的管道系统和设备将低压水送到灌溉地段并缓慢 地滴到作物根部土壤中的一种灌溉方法。
进入畦田的总灌水量与全畦达到灌水定额所需水量相等，即：
3.6Qt mBl 3.6qt ml q ml / 3.6t
(q Q) B
Q: 畦首入畦流量(L／s)； B:畦宽(m)； l:畦长(m)； m:灌水定额(m)； t:畦首供水时间(h)。
渗灌的主要缺点：
①表层土壤湿度差，不利于种子发芽和幼苗生长，也不利 于浅根作物生长；
②投资较高，施工较复杂，且管理维修较困难；
③易产生深层渗漏，特别对透水性较强的轻质土壤，更容 易产生。
5、 膜上灌
在作物行间铺盖的塑料薄膜上行水，水流由放苗孔 和膜缝渗入土中，以浸润作物根部土壤的一种节水灌溉 方法。
对于高大果树通常在围绕树杆修一渗水小沟，以分散水 流，均匀湿润果树周围土壤
4、渗灌 通过管网工程，直接浸润地面以下作物根部土壤的灌水方法。
渗灌的主要优点： ①不破坏土壤结构，土壤不板结，水分状况良好； ②地表土壤湿度低，可减少地面蒸发； ③管道埋入地下，占地少，便于田间作业； ④灌水量省，灌水效率高； ⑤能减少杂草生长和植物病虫害； ⑥渗灌系统流量小，压力低，节约能源。
全面灌溉:灌溉时湿润整个农田根系活动层内的土壤的灌 水方法。
局部灌溉:灌溉时只湿润作物周围的土壤，远离作物根部的 行间或棵间的土壤仍保持干燥的灌水方法。

第三章 灌水方法

第三章 灌水方法

2、畦灌技术要素：
1）畦田规格
畦长：取决于地面坡度、土壤透水性、入畦流量及土 地平整程度。 ①纵坡坡度大的畦长宜长，纵坡坡度小的畦长可稍短； ②砂质土壤，土壤透水性强，畦长宜短； 粘质土壤，土壤透水性弱，畦长可以稍长。 我国大部分渠灌区畦田长度在30～100m。在井灌区， 由于水源流量所限，畦长一般较短，通常为20～30m 左右。
单喷头喷灌强度 当单喷头全圆喷洒时，喷灌强度按下式计算：
s
1000 q 1000 q A R 2
当喷头做扇形喷洒时，A有效＝ A×（ α/360） ρs为无风情况下单喷头设计喷灌强度(mm／h)； q为喷头流量(m3/h)； A为全圆转动时一个喷头的湿润面积(m2)； R为喷头射程(m)； η为喷洒水有效利用系数，一般为0.80~0.95。
第三章 灌水方法 第二章 灌水方法与灌水技术
第一节 地面灌溉
地面灌溉是通过灌溉水在田面上的流动与向土壤中下渗同时完 成的。灌溉水由田间渠沟或管道连续进入田块后，迅速沿田面 的纵方向推进，形成一个明显的湿润前锋，水流边向前推进， 边向土壤中下渗，也即灌溉水流在继续向前推进的同时就伴随 有向土壤中的下渗。
2、畦灌技术要素：
4) 畦田灌水要素计算
在土壤性质，透水性能，灌水定额已知时，可通过理论计算，确 定灌水要素。 (1)渗入到畦田内土壤中的水量达到计划灌水定额
Ht K0t1
Ht:t时间内渗入土壤中的水量(m),其值应为：Ht=m； m: 计划灌水定额(m)； K0:第一个单位时间内的平均入渗速度(m/h)； t:畦田内各处入渗水量达到计划灌水定额所需的下渗时间(h) α :土壤入渗指数。
二、喷灌的主要灌水质量标准
1、喷灌强度：单位时间内喷洒在灌溉土地上的水 深，或单位时间内喷洒在单位面积土地上的水量， 由组合喷灌强度p表示，单位为mm/h或m3/h。 单位时间内喷洒在单位面积上的水量

3农田水利学第三章-20灌水方法-zhai

3农田水利学第三章-20灌水方法-zhai

b=CmR
经验系数(二) Cl 1.00 1.00～0.8 0.80～0.60 Cm 1.30 1.30～1.20 1.10～1.00
3. 喷头组合间距的确定
4) 模拟特性曲面法
以支管间距、喷头间距为X轴和Y轴，分别以组合均匀 系数、漏喷百分数、组合喷灌强度和投资成本为Z轴绘 制空间特性曲面图，按设计要求选取相应的支管间距和 喷头间距
喷头的 喷水量
有效利用系数
喷头的 湿润面积
喷灌均匀度
喷灌面积上水量分布的均匀程度。
喷洒均匀系数 水量分布图
| h | Cu 100 (1.0 ) h
点喷灌水深 平均离差 整个喷灌面积 上的平均喷灌 灌水深
水滴打击强度 单位喷洒面积内水滴对作物和土壤的打击动能， 一般用水滴直径表示（落在地面或叶面上的水滴直 径）。 水滴直径的测定： 滤纸法
最大射程
R设=KR
修正系数 喷灌系统形式、风速、 动力可靠程度 取0.7-0.9
3. 喷头组合间距的确定
3) 经验系数法
L=CR
表 3-8 风速（km/h） 0 ≤ 8.1 8.1～ 16.1 ＞ 16.1 经验系数（一） C值 1.3 1.2 1.0 0.44～ 0.6
L=ClR
表 3-9 风力等级 1 2 3 风速(km/h) 1.11～5.4 5.8～11.9 12.2～19.4
aD
水滴直径
b
水痕色斑直径
面粉法
三、喷头的种类及其基本参数
（一）喷头的种类
摇臂式 旋转式（射流式） 叶轮式 反作用式 折射式 固定式（散水式、 漫射式）
缝隙式
离心式
孔管式
1. 旋转式喷头
1) 摇臂式
1. 旋转式喷头
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当前,我国研制出了轻 小型喷灌机、中心 支轴式喷灌机、平 移式喷灌机、软管 牵引卷盘式喷灌机、 滚移式喷灌机等设 备，已形成较大的 生产能力。
喷灌技术
自行开发了塑料管等多种地 埋管材和配套管件，开发 了薄壁铝管、镀锌薄壁钢 管等移动管材，并已形成 批量生产能力。喷头以水 平摇臂式喷头为主体，先 后开发了PYl、PY2及ZY1、 ZY2四个系列的金属摇臂 式喷头以及PYS系列塑料 摇臂式喷头，此外，还有 我国独创的步进式全射流 喷头。
多种条件下均可 应用，是目前主 要发展类型
喷灌技术
三、喷头种类及 工作原理
（一）、按工作 方式分类
1、旋转式喷头
喷灌技术
喷灌技术
单嘴摇臂喷头
喷灌技术
2、固定式喷头 折射式喷头
喷灌技术
缝隙式喷头
喷灌技术
离心式喷头
喷灌技术
3、孔管式喷头
喷灌技术
不同喷头的优缺点比较
类型 优点
缺点
应用
射程远 旋转式 结构简单
喷灌技术
我国虽早在50年代 就已建设了一些 喷灌试验工程， 但形成一定规模 地进行研究、开 发和生产应用则 是进入70年代以 后的事情。
茶园喷灌
喷灌技术
1976年喷灌列入国家 科研计划，1977～ 1978年国家计委将 喷灌列为重点推广 项目，原水利电力 部正式将喷灌列入 水利建设计划。
喷灌技术
100-200 5-15
0.3-1.2
喷灌技术
（三）喷头的技术参数
为流量系数；A为喷
嘴过水面积，hp为喷头 工作压力。
1、工作压力：进水口前20cm的内压力为工作压力； 出水口的压力为喷嘴压力。两者的差值反映喷头 的设计制造水平，其值应小于49kpa；
2、流量：单位时间喷出的水量，与工作压力和喷嘴 直径成正比。
喷灌 喷灌系统示意图
二、喷灌组成和类型
喷灌就是通过压力管道将水体喷射到空中，并利用专门的装置将水 流打碎，然后像降雨一样降落到地面进行灌溉的一种灌溉方式。
（一）、组成 水源：井、渠、河等 动力：电力、机械 水泵：提水设备 管道系统：干、支管等 喷头：灌水设备 附件：阀门、压力表、
肥料灌等
喷灌技术
一般生产厂家在 产品出厂前都 已将参数标定。
喷灌技术
四、喷灌技术要素
喷灌的主要技术指标有喷灌强度、喷灌 均匀度、水滴打击强度等几项，他们 是衡量喷灌质量的重要标准和设计喷 灌系统的重要依据。
喷灌技术
（一）、喷灌强度
喷灌强度就是单位时间内喷洒在单位面 积上的水量，或单位时间喷洒在地上 的水深。
单位：mm/min或mm/h 喷灌时水量并不十分均匀，因此有点强
易于推广
中远程喷洒、
安装不平或有风时旋转不 匀
田边地角、
大田作物
固定式
工作可靠 造价便宜
射程小（5-10m）
喷灌强度大（15-20mm/h） 果园、菜地、苗
水量分布不均
圃、温室
易堵塞
喷灌强度大 孔管式 要求压力低
水舌受风影响大
果园、菜地、苗 圃、温室
喷灌技术
（二）、按工作压力分类
1、低压近射程：200kpa以下的压力， 15m以内的射程；
喷灌技术
1985年我国颁布了国家标准GBJ85—85《喷灌 工程技术规范》和部标准SDl48—85《喷灌 工程技术管理规程》，2007年进行了修订完 善，这些规范对规划设计的标准化和规范化 发挥了重要作用。
此外，还针对喷灌使用专用设备多的特点，我 国颁布了国家标准或行业标准，如喷头、管 材、自吸泵等等，这些标准是喷灌设备生产 制造必须遵守的准则和依据。
Q 3600A 2ghp
3、射程：喷洒有效水所达到的距离，即喷洒半径。 与喷嘴压力、流量、仰角、喷嘴形状、喷灌结构 等有关。
实际测量时，以喷灌强度等于平均强度5%的点至圆心的距离为准。
在一定范围内，压力增加射程增加，超 出之后压力增加只能增加雾化程度。
喷灌技术
喷头的技术参数 是选择喷头的 主要依据。
第四章
（三）喷灌
喷灌技术
一、喷灌概述
喷灌是当今世界上最主要的节水灌溉技术之一， 美国、前苏联的喷灌面积均占其总灌溉面积的 40％以上；随着科学技术的进步，上百万亩的 大型喷灌工程的建设已成为现实；喷灌技术和 农业技术的结合显著提高了水的利用率和利用 效率，提高了土地生产率和劳动生产率。
由于喷灌面积迅速扩大，世界上已形成了相当规 模的支撑产业，出现了一批名牌产品和著名企 业，成为发展喷灌必不可少的产业基础和技术 进步的主力军。
（二）、喷灌类型 根据整个系统的移动情况，喷灌系统可分为：
1、固定式：除喷头可移动外，其它都固定； 2、移动式：除水源外其它部分都可移动； 3、半固定式：首部和干管固定，支管及喷头
可移动。 也可按系统特点分为： 管道式 机组式
喷灌技术
固定式系统
喷灌技术
移动喷灌系统
喷灌技术
移动喷灌系统
喷灌技术
2、中压中射程：200-500kpa的压力， 15-40m的射程；
3、高压远射程：大于500kpa的压力， 40m以上的射程。
喷灌技术
喷头按工作压力和射程分类
项目 高压远射程 中压中射程 低压近射程
工作压力 （kPa) 射程
（m）
流量 （m3/h）
>500 >40 >31
200-500 15-40 0.8-31
度和平均强度之分。
喷灌技术
1、点喷灌强度：地 面某一点处单位 时间内喷洒的水 深 ρi=△h/△t
2、平均喷灌强度： 地表上平均单位 面积单位时间内 喷洒的水深
ρ=h/t
喷灌技术
3、单喷头喷灌强度： 单个喷头工作时的喷 洒强度。
ρ=1000qη/ s=1000qη/ ( R2)
各类喷灌系统的优缺点比较
类型
固定式 移动式 半固定式
优点
操作方便 生Βιβλιοθήκη 效率高 占地少设备利用率高 单位面积投资低 操作灵活
设备利用率较高 投资较省 劳动强度一般
缺点
设备利用率低 投资大
田间所需渠道 多、路多、占 地多、劳动强 度大
工作条件较差 劳动强度较大
应用
灌水频率高 经济效益大 地形复杂 坡度大 灌水频率不高的 作物 水源方便
经过40多年的努力，全国绝大部分县开展了喷灌的试点、 示范和推广工作。
1996年国务院决定在全国建设300个节水增产重点县，以 点代面，推动全国节水灌溉的普及。
这种形势有力地促进了喷灌事业的发展，全国喷灌面积从 1992年的1250万亩发展到1997年的1900万亩，年平均 增长率超过10％。喷灌技术得到广泛的应用。
