2018年高考物理试题分类解析：电路

2010年高考物理试题

（2）某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻（0R=5）一个，开关两个，导线若干，实验原理图如图14(a).

①在图14（b）的实物图中，已正确连接了部分电路，请完成余下电路的连接。

②请完成下列主要实验步骤；

A． 检查并调节电压表指针指零；调节电阻箱，示数如图14（c）所示，读得电阻值是____________;

B． 将开关1s 闭合，开关2s断开，电压表的示数是1.49V；

C． 将开关2s _______,电压表的示数是1.16V；断开开关1s 。

③使用测得的数据，计算出干电池的内阻是_______（计算结果保留二位有效数字）。

④由于所有电压表不是理想电压表，所以测得的电动势比实际值偏_________(填“大”或“小”)。

答案：①连图如下图所示 ②20Ω；闭合 ③0.69Ω ④小

2011高考电学实验题：（2）在“描绘小电珠的伏安特性曲线”实验中，所用器材有：小电珠（2．5V0．6W），滑动变阻器，多用电表，电流表，学生电源，开关，导线若干。

①粗测小电珠的电阻，应选择多用电表_______________倍率的电阻挡（请填空“×1”、“×10”或“×100”）；调零后，将表笔分别与小电珠的两极连接，示数如图16，结果为________。

②实验中使用多用电表测量电压，请根据实验原理图完成实物图中的连线。

③开关闭合前，应将滑动变阻器的滑片P置于_________端。为使小电珠亮度增加，P应由中点向________端滑动。

④下表为电压等间隔变化测得的数据。为了获得更准确的实验图像，必须在相邻数据点_______间多测几组数据（请填写“ab”、“bc”、“cd”、“de”、“ef”）

数据点 a b c d e f

U/V 0．00

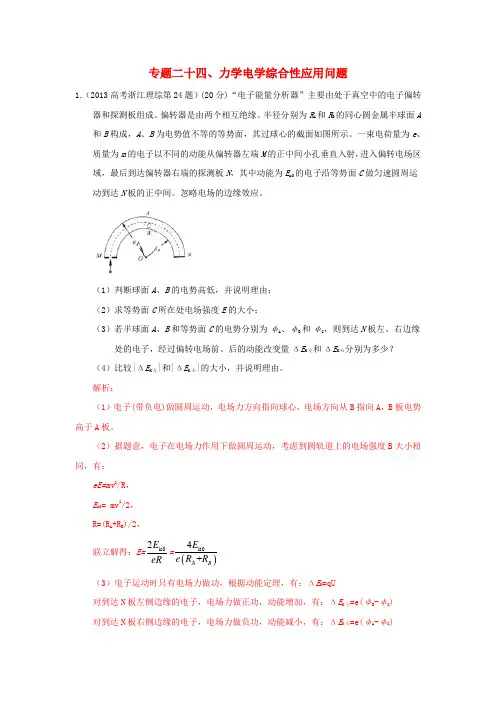

专题二十四、力学电学综合性应用问题

1．（2013高考浙江理综第24题）(20分)“电子能量分析器”主要由处于真空中的电子偏转器和探测板组成。偏转器是由两个相互绝缘、半径分别为RA和RB的同心圆金属半球面A和B构成，A、B为电势值不等的等势面，其过球心的截面如图所示。一束电荷量为e、质量为m的电子以不同的动能从偏转器左端M的正中间小孔垂直入射，进入偏转电场区域，最后到达偏转器右端的探测板N，其中动能为Ek0的电子沿等势面C做匀速圆周运动到达N板的正中间。忽略电场的边缘效应。

（1）判断球面A、B的电势高低，并说明理由；

（2）求等势面C所在处电场强度E的大小；

（3）若半球面A、B和等势面C的电势分别为φA、φB和φC，则到达N板左、右边缘处的电子，经过偏转电场前、后的动能改变量ΔEK左和ΔEK右分别为多少？

（4）比较|ΔEK左|和|ΔEK右|的大小，并说明理由。

解析：

（1）电子(带负电)做圆周运动，电场力方向指向球心，电场方向从B指向A，B板电势高于A板。

（2）据题意，电子在电场力作用下做圆周运动，考虑到圆轨道上的电场强度B大小相同，有：

eE=mv2/R，

Ek0= mv2/2，

R=(RA+RB)/2，

联立解得：E=k02EeR=k04+ABEeRR

（3）电子运动时只有电场力做功，根据动能定理，有：ΔEK=qU

对到达N板左侧边缘的电子，电场力做正功，动能增加，有：ΔEK左=e(φB-φC)

对到达N板右侧边缘的电子，电场力做负功，动能减小，有：ΔEK右=e(φA-φC) （4）根据电场线的特点，等势面B与C之间的电场强度大于C与A之间的电场强度，考虑到等势面间距相等，有：│φB-φC│>│φA-φC│

即：│ΔEK左│>│ΔEK右│

2．（2013高考浙江理综第25题）（22分）为了降低潜艇噪音，提高其前进速度，可用电磁推进器替代螺旋桨。潜艇下方有左、右两组推进器，每组由6个相同的用绝缘材料制成的直线通道推进器构成，其原理示意图如下。在直线通道内充满电阻率ρ=0.2Ω∙m的海水，通道中a×b×c=0.3m×0.4m×0.3m的空间内，存在由超导线圈产生的匀强磁场，其磁感应强度B=6.4T、方向垂直通道侧面向外。磁场区域上、下方各有a×b=0.3m×0.4m的金属板M、N，当其与推进器专用直流电源相连后，在两板之间的海水中产生了从N到M，大小恒为I=1.0×103A的电流，设电流只存在于磁场区域。不计电源内阻及导线电阻，海水密度ρ=1.0×103kg/m3。

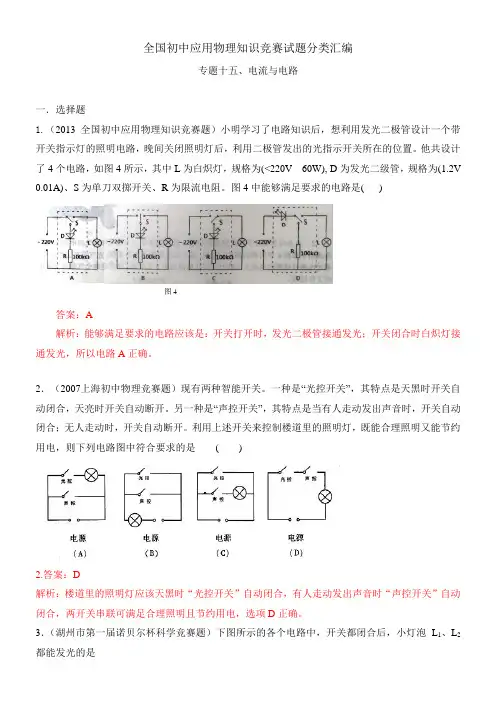

全国初中应用物理知识竞赛试题分类汇编

专题十五、电流与电路

一．选择题

1.（2013全国初中应用物理知识竞赛题）小明学习了电路知识后，想利用发光二极管设计一个带开关指示灯的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置。他共设计了4个电路，如图4所示，其中L为白炽灯，规格为(<220V 60W), D为发光二级管，规格为(1.2V

0.01A)、S为单刀双掷开关、R为限流电阻。图4中能够满足要求的电路是( )

答案：A

解析：能够满足要求的电路应该是：开关打开时，发光二极管接通发光；开关闭合时白炽灯接通发光，所以电路A正确。

2．（2007上海初中物理竞赛题）现有两种智能开关。一种是“光控开关”，其特点是天黑时开关自动闭合，天亮时开关自动断开。另一种是“声控开关”，其特点是当有人走动发出声音时，开关自动闭合；无人走动时，开关自动断开。利用上述开关来控制楼道里的照明灯，既能合理照明又能节约用电，则下列电路图中符合要求的是 (

)

2.答案：D

解析：楼道里的照明灯应该天黑时“光控开关”自动闭合，有人走动发出声音时“声控开关”自动闭合，两开关串联可满足合理照明且节约用电，选项D正确。

3．（湖州市第一届诺贝尔杯科学竞赛题）下图所示的各个电路中，开关都闭合后，小灯泡L1、L2都能发光的是 图4

3．答案：C

解析：图A和图B中开关都闭合后，小灯泡L2短路，小灯泡L1发光；图D中开关都闭合后，小灯泡L1短路，小灯泡L2发光；图C中开关都闭合后，小灯泡L1、L2都能发光，选项C正确。

4．（2004年第14界全国初中应用物理知识竞赛题）下图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）。要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态，在实际中应用最好的方案是（ ）

4．答案：A

解析：图A中两个开关都是控制火线，开关断开时，照明电灯不带电，在实际中应用最好，选项A正确。

1 2013年中考物理复习专题—动态电路分析题

1．（2012•东营）如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（ ）A．电流表A1和电压表V1 B．电流表A1和电压表V2 C．电流表A2和电压表V1 D．电流表A2和电压表V2

2．（2012•丹东）如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是（ ）A．S1、S2都断开，电流表无示数，电压表示数为3V B．只闭合S1，电流表示数为0.15A，电压表无示数 C．只闭合S2，电流表示数为0.3A，电压表示数为3V D．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V

3．（2012•达州）如图所示，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动的过程中，电压表V1与电流表A示数的比值将（ ）

A． 变小 B． 不变 C． 变大 D． 无法判断

4．（2012•赤峰）如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（ ）A．A1表示数变大，V1表示数变大 B．A1表示数变大、V1表示数变小 C．A1表示数变小、V1表示数变小

D．A1表示数变小、V1表示数变大

5．（2012•包头）如图所示的四个电路中，R0为已知阻值的定值电阻，可以测出未知电阻Rx的电路是（ ）

A．

B．

C．

D．

6．（2011•遵义）如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（ ）

A．9：10 B．4：3 C．3：4 D．5：2

7．（2011•株洲）光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（ ）A．光敏电阻的阻值随光强的增强而变大
