2017年高考物理试题分类汇编及答案解析《电场》

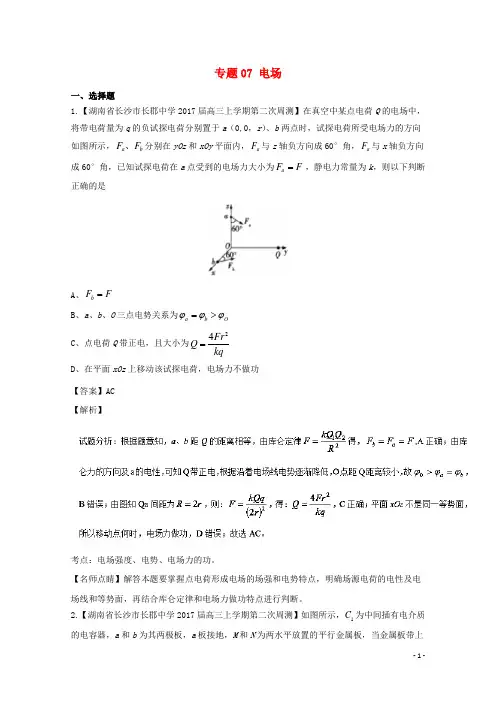

- 1 - 专题07 电场

一、选择题

1.【湖南省长沙市长郡中学2017届高三上学期第二次周测】在真空中某点电荷Q的电场中，将带电荷量为q的负试探电荷分别置于a（0,0，r）、b两点时，试探电荷所受电场力的方向如图所示，abFF、分别在yOz和xOy平面内，aF与z轴负方向成60°角，aF与x轴负方向成60°角，已知试探电荷在a点受到的电场力大小为aFF，静电力常量为k，则以下判断正确的是

A、bFF

B、a、b、O三点电势关系为abO

C、点电荷Q带正电，且大小为24FrQkq

D、在平面xOz上移动该试探电荷，电场力不做功

【答案】AC

【解析】

考点：电场强度、电势、电场力的功。

【名师点睛】解答本题要掌握点电荷形成电场的场强和电势特点，明确场源电荷的电性及电场线和等势面，再结合库仑定律和电场力做功特点进行判断。

2.【湖南省长沙市长郡中学2017届高三上学期第二次周测】如图所示，1C为中间插有电介质的电容器，a和b为其两极板，a板接地，M和N为两水平放置的平行金属板，当金属板带上- 2 - 一定电荷以后，两板间的一带电小球P处于静止状态。已知M板与b板用导线相连，N板接地，在以下方法中，能使P向上运动的是

A、缩小ab间的距离

B、增大MN间的距离

C、取出ab两极板间的电介质

D、换一块形状大小相同，介电常数更大的电介质

【答案】C

【解析】

考点：电容器的动态分析、共点力平衡的条件及其应用。

【名师点睛】在分析电容器动态变化时，需要根据 判断电容器的电容变化情况，然后结合 ，

等公式分析，需要注意的是，如果电容器和电源相连则电容器两极板间的电压恒定，如果电容器充电后与电源断开，则电容器两极板上的电荷量恒定不变。

3.【湖北省孝感高级中学2017届高三9月调考】在直角坐标系O- xyz中有一四面体O -ABC，其顶点坐标如图所示。在原点O固定一个电荷量为-Q的点电荷，下列说法正确的是 - 3 -

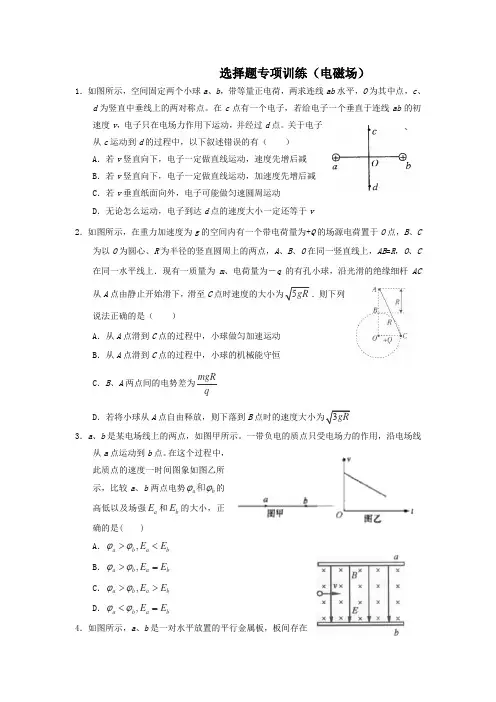

选择题专项训练（电磁场）

1．如图所示，空间固定两个小球a、b，带等量正电荷，两求连线ab水平，O为其中点，c、d为竖直中垂线上的两对称点。在c点有一个电子，若给电子一个垂直于连线ab的初速度v，电子只在电场力作用下运动，并经过d点。关于电子从c运动到d的过程中，以下叙述错误的有（ ）

A．若v竖直向下，电子一定做直线运动，速度先增后减

B．若v竖直向下，电子一定做直线运动，加速度先增后减

C．若v垂直纸面向外，电子可能做匀速圆周运动

D．无论怎么运动，电子到达d点的速度大小一定还等于v

2．如图所示，在重力加速度为g的空间内有一个带电荷量为+Q的场源电荷置于O点，B、C为以O为圆心、R为半径的竖直圆周上的两点，A、B、O在同一竖直线上，AB=R，O、C在同一水平线上．现有一质量为m、电荷量为－q的有孔小球，沿光滑的绝缘细杆AC从A点由静止开始滑下，滑至C点时速度的大小为5gR．则下列说法正确的是（ ）

A．从A点滑到C点的过程中，小球做匀加速运动

B．从A点滑到C点的过程中，小球的机械能守恒

C．B、A两点间的电势差为qmgR

D．若将小球从A点自由释放，则下落到B点时的速度大小为3gR

3．a、b是某电场线上的两点，如图甲所示。一带负电的质点只受电场力的作用，沿电场线从a点运动到b点。在这个过程中，此质点的速度一时间图象如图乙所示，比较a、b两点电势ab和的高低以及场强aE和bE的大小，正确的是( )

A．,ababEE

B．,ababEE

C．,ababEE

D．,ababEE

4．如图所示，a、b是一对水平放置的平行金属板，板间存在

着竖直向下的匀强电场。一个不计重力的带电粒子从两板左侧正中位置以初速度v沿平行于金属板的方向进入场区．带电粒子进入场区后将向上偏转，并恰好从a板的右边缘处飞出；若撤去电场，在两金属板间加垂直纸面向里的匀强磁场，则相同的带电粒子从同一位置以相同的速度进入场区后将向下偏转，并恰好从b板的右边缘处飞出。现上述的电场和磁场同时存在于两金属板之间，仍让相同的带电粒子从同一位置以相同的速度进入场区，则下面的判断中正确的是( )

电场

1．【2017·江苏卷】如图所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔，小孔分别位于O、M、P点．由O点静止释放的电子恰好能运动到P点．现将C板向右平移到P'点，则由O点静止释放的电子

（A）运动到P点返回

（B）运动到P和P'点之间返回

（C）运动到P'点返回

（D）穿过P'点

【答案】A

【考点定位】带电粒子在电场中的运动 动能定理 电容器

【名师点睛】本题是带电粒子在电场中的运动，主要考察匀变速直线运动的规律及动能定理，重点是电容器的动态分析，在电荷量Q不变的时候，板间的电场强度与板间距无关．

2．【2017·天津卷】如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是一个电子只在静电力作用下的运动轨迹。设电子在A、B两点的加速度大小分别为aA、aB，电势能分别为EpA、EpB。下列说法正确的是

A．电子一定从A向B运动

B．若aA>aB，则Q靠近M端且为正电荷

C．无论Q为正电荷还是负电荷一定有EpA

【答案】BC

【解析】电子在电场中做曲线运动，虚线AB是电子只在静电力作用下的运动轨迹，电场力沿电场线直线曲线的凹侧，电场的方向与电场力的方向相反，如图所示，

由所知条件无法判断电子的运动方向，故A错误；若aA>aB，说明电子在M点受到的电场力较大，M点的电场强度较大，根据点电荷的电场分布可知，靠近M端为场源电荷的位置，应带正电，故B正确；无论Q为正电荷还是负电荷，一定有电势BA，电子电势能pEe，电势能是标量，所以一定有EpA

【考点定位】电场强度，电场线，电势，电势能，曲线运动，带电粒子在电场中的运动

【名师点睛】本题考查的知识点较多，应从曲线运动的特点和规律出发判断出电子的受力方向，再利用相关电场和带电粒子在电场中的运动规律解决问题。

3．【2017·江苏卷】在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示．下列说法正确有

1 2012年高考物理试题分类汇编：静电场

1．（2012福建卷）.如图，在点电荷Q产生的电场中，将两个带正电的试探电荷q1、q2分别置于A、B两点，虚线为等势线。取无穷远处为零电势点，若将q1、q2移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是( )

A．A点电势大于B点电势

B．A、B两点的电场强度相等

C．q1的电荷量小于q2的电荷量

D．q1在A点的电势能小于q2在B点的电势能

2．（2012江苏卷）．真空中，A、B两点与点电荷Q的距离分别为r和3r则A、B两点的电场强度大小之比为( )

A．3：1 B．1：3 C．9：1 D．1：9

3．（2012江苏卷）．一充电后的平行板电容器保持两板间的正对面积、间距和电荷量不变，在两板间插入一电介质，其电容C和两极板间的电势差U的变化情况是( )

A．C和U均增大 B．C增大，U减小

C．C减小，U增大 D．C和U均减小

4．（2012上海卷）．A、B、C三点在同一直线上，AB:BC＝1:2，B点位于A、C之间，在B处固定一电荷量为Q的点电荷。当在A处放一电荷量为＋q的点电荷时，它所受到的电场力为F；移去A处电荷，在C处放一电荷量为－2q的点电荷，其所受电场力为（ )

A．－F/2 B． F/2 C．－F D．F

5（2012天津卷）.两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中( )

A．做直线运动，电势能先变小后变大

B．做直线运动，电势能先变大后变小

C．做曲线运动，电势能先变小后变大

D．做曲线运动，电势能先变大后变小
