【高三物理试题精选】2018年高考物理电学实验试题分类解析

2010年高考物理试题

（2）某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻（0R=5）一个，开关两个，导线若干，实验原理图如图14(a).

①在图14（b）的实物图中，已正确连接了部分电路，请完成余下电路的连接。

②请完成下列主要实验步骤；

A． 检查并调节电压表指针指零；调节电阻箱，示数如图14（c）所示，读得电阻值是____________;

B． 将开关1s 闭合，开关2s断开，电压表的示数是1.49V；

C． 将开关2s _______,电压表的示数是1.16V；断开开关1s 。

③使用测得的数据，计算出干电池的内阻是_______（计算结果保留二位有效数字）。

④由于所有电压表不是理想电压表，所以测得的电动势比实际值偏_________(填“大”或“小”)。

答案：①连图如下图所示 ②20Ω；闭合 ③0.69Ω ④小

2011高考电学实验题：（2）在“描绘小电珠的伏安特性曲线”实验中，所用器材有：小电珠（2．5V0．6W），滑动变阻器，多用电表，电流表，学生电源，开关，导线若干。

①粗测小电珠的电阻，应选择多用电表_______________倍率的电阻挡（请填空“×1”、“×10”或“×100”）；调零后，将表笔分别与小电珠的两极连接，示数如图16，结果为________。

②实验中使用多用电表测量电压，请根据实验原理图完成实物图中的连线。

③开关闭合前，应将滑动变阻器的滑片P置于_________端。为使小电珠亮度增加，P应由中点向________端滑动。

④下表为电压等间隔变化测得的数据。为了获得更准确的实验图像，必须在相邻数据点_______间多测几组数据（请填写“ab”、“bc”、“cd”、“de”、“ef”）

数据点 a b c d e f

U/V 0．00

word

1 / 19 实验：练习使用多用电表

1．外部构造〔如图1所示〕

〔1〕转动选择开关可以使用多用电表测量电流、电压、电阻等。

〔2〕表盘的上部为表头，用来表示电流、电压和电阻的多种量程。

图1

2．欧姆表原理

〔1〕内部电路简化如图2所示。

图2

〔2〕根据闭合电路欧姆定律

①当红、黑表笔短接时，Ig＝ERg＋R＋r，

②当被测电阻Rx接在红、黑表笔两端时，I＝ERg＋R＋r＋Rx。

③当I中＝12Ig时，中值电阻R中＝Rg＋R＋r。

3．练习使用多用电表

〔1〕实验器材

多用电表、电学黑箱、直流电源、开关、导线假设干、小电珠、二极管、定值电阻〔大、中、小〕三个。 word 2 / 19 〔2〕实验步骤

①观察：观察多用电表的外形，认识选择开关的测量项目与量程。

②机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。假设不指零，如此可用小螺丝刀进展机械调零。

③将红、黑表笔分别插入“＋〞、“－〞插孔。

④测量小灯泡的电压和电流

A．按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。

B．按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。

⑤测量定值电阻

A．根据被测电阻的大约阻值，选择适宜的挡位，把两表笔短接，观察指针是否指欧姆表的“0〞刻度，假设不指欧姆表的“0〞刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0〞刻度处；

B．将被测电阻接在两表笔之间，待指针稳定后读数；

C．读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果；

D．测量完毕，将选择开关置于交流电压最高挡或“OFF〞挡。

6．某个同学得知芋艿也有电阻,想探究其阻值为多大,向教师借来多用电表进展粗测，如图1．

word 3 / 19 〔1〕选择档位后〔图2〕指针偏转如图3所示，如此该同学接下去的操作应为______，测量读数．

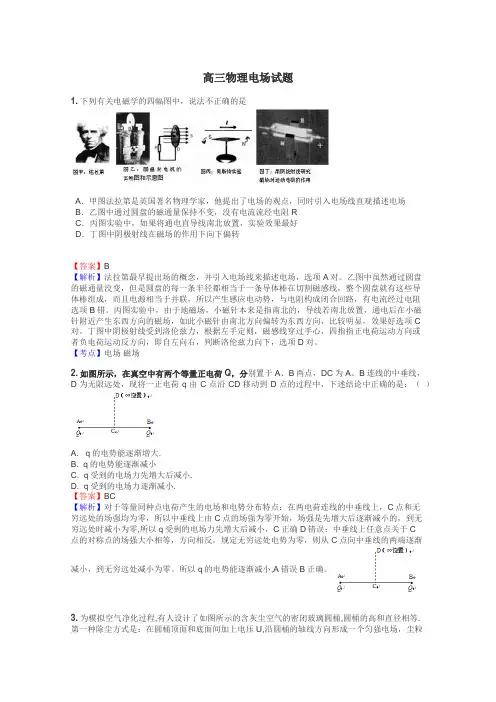

高三物理电场试题

1. 下列有关电磁学的四幅图中，说法不正确的是

A．甲图法拉第是英国著名物理学家，他提出了电场的观点，同时引入电场线直观描述电场

B．乙图中通过圆盘的磁通量保持不变，没有电流流经电阻R

C．丙图实验中，如果将通电直导线南北放置，实验效果最好

D．丁图中阴极射线在磁场的作用下向下偏转

【答案】B

【解析】法拉第最早提出场的概念，并引入电场线来描述电场，选项A对。乙图中虽然通过圆盘的磁通量没变，但是圆盘的每一条半径都相当于一条导体棒在切割磁感线，整个圆盘就有这些导体棒组成，而且电源相当于并联，所以产生感应电动势，与电阻构成闭合回路，有电流经过电阻选项B错。丙图实验中，由于地磁场，小磁针本来是指南北的，导线若南北放置，通电后在小磁针附近产生东西方向的磁场，如此小磁针由南北方向偏转为东西方向，比较明显，效果好选项C对。丁图中阴极射线受到洛伦兹力，根据左手定则，磁感线穿过手心，四指指正电荷运动方向或者负电荷运动反方向，即自左向右，判断洛伦兹力向下，选项D对。

【考点】电场 磁场

2. 如图所示，在真空中有两个等量正电荷Q，分别置于A、B两点，DC为A、B连线的中垂线，D为无限远处，现将一正电荷q由C点沿CD移动到D点的过程中，下述结论中正确的是：（ ）

A. q的电势能逐渐增大.

B. q的电势能逐渐减小

C. q受到的电场力先增大后减小.

D. q受到的电场力逐渐减小.

【答案】BC

【解析】对于等量同种点电荷产生的电场和电势分布特点：在两电荷连线的中垂线上，C点和无穷远处的场强均为零，所以中垂线上由C点的场强为零开始，场强是先增大后逐渐减小的，到无穷远处时减小为零,所以q受到的电场力先增大后减小，C正确D错误；中垂线上任意点关于C点的对称点的场强大小相等，方向相反。规定无穷远处电势为零，则从C点向中垂线的两端逐渐减小，到无穷远处减小为零。所以q的电势能逐渐减小,A错误B正确。

高三物理示波管的原理与使用试题

1. 示波器是一种电子仪器，用它来观察电信号随时间变化的情况。示波器的核心部件是示波管，由电子枪、偏转电极和荧光屏组成，其原理图如图甲所示，图乙是从右向左看到的荧光屏的平面图。在偏转电极XX′、YY′上都不加电压时，电子束将打在荧光屏的中心点，下列是有关运用偏转电场实现对电子束的控制的方法,以上说法中正确的是

A．让亮斑沿OY向上移动，在偏转电极YY′加电压，且Y′比Y电势高

B．让亮斑移到荧光屏的左上方，在偏转电极XX′、YY′加电压，且X比X′电势高、Y比Y′电势高

C．让荧光屏上出现一条水平亮线，只在偏转电极XX′上加特定的周期性变化的电压（扫描电压）

D．让荧光屏上出现正弦曲线，在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压

【答案】CD

【解析】让亮斑沿OY向上移动，则电子受到的向上的电场力，故电场方向向下，所以Y电压高于Y′电压，A错误，

让亮斑移到荧光屏的左上方，在竖直方向上受到向上的电场力，在水平方向上受到向左的电场力，故在偏转电极XX′、YY′加电压，且X比X′电势低、Y比Y′电势高,B错误，

让荧光屏上出现一条水平亮线，即在竖直方向上不受到电场力，故只需只在偏转电极XX′上加电压，要使呈现一条直线，即亮点的位置沿水平方向变化，所以所加电压为周期性变化的电压，C正确，

让荧光屏上出现正弦曲线，在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压，D正确，

【考点】考查了示波器的工作原理

点评：关键是理解电子在竖直方向，水平方向的偏转方向，并且电子受到的电场力和电场方向相反

2. 电视机的显像管中，电子束的偏转是用磁偏转技术实现的。电子束经过加速电场后，进入一圆形匀强磁场区，磁场方向垂直于圆面。不加磁场时，电子束将通过磁场中心O点而打到屏幕上的中心M，加磁场后电子束偏转到P点外侧。现要使电子束偏转回到P点，可行的办法是 （ ）
