氯碱化工生产过程中的污水处理措施分析

烧碱生产的三废治理研究

摘 要 离子膜制碱法过程中会产生多种含氯污染物，氯气、含氯废水以及盐泥废渣皆会造成环境的污染。本文对烧碱生产中的三废治理进行研究，并指出了针对性的治理对策。

关键词 烧碱生产；日常维护；维修保养

作者介绍：朱志宏，出生于1988年，男，群众，现供职于陕西北元化工集团化工分公司安全环保中心，从事安全管理

引言

离子膜烧碱生产当中的三废主要是电解和氯气处理的含氯废气、盐酸合成中尾气吸收塔的含盐酸废气，化盐与一次盐水精制形成的盐泥；螯合树脂塔再生形成的酸碱废水、含氯废水以及碱性废水等。通常情况下离子膜烧碱系统产生并排放的废气并不多，因此最常见的污染物质是废水以及固体废弃物。据相关数据统计显示，在离子膜烧碱生产的大中型企业中，废水产生的污染系数为6.1t/t产品。不同治理能力的企业排污系数有所差异，因此废弃物的治理情况直接关系到污染情况。

1 废气的治理

1.1 废气的产生

离子膜法电解制碱生产过程中，氯气经常会产生于烧碱设备开停车或者出现故障事故的时候，或者在氯氢处理装置的HCl尾气吸收塔出口处。

作者介绍：朱志宏，出生于1988年，男，群众，现供职于陕西北元化工集团化工分公司安全环保中心，从事安全管理

表1 废气排放情况

废气产生 废气含量 排放情况

电解槽开停车 氯气小于 5mg/zxz 间断排放

事故尾气 氯气小于5mg/m3 连续排放

盐酸吸收塔尾气 氯化氢小于 20mg/m3 连续排放

固碱熔盐炉 二氧化硫小于100mg/m3

含氮氧化物小于200mg/m3 连续排放

盐酸装车及储罐 氯化氢小于 20mg/m3 间断排放

亚硫酸排放口 二氧化硫小于400mg/m3

含氮氧化物小于240mg/m3 连续排放

作者介绍：朱志宏，出生于1988年，男，群众，现供职于陕西北元化工集团化工分公司安全环保中心，从事安全管理

1.2 废气的治理措施 （1）电解槽开停车废气：经过引风机作用以及废氯气进入吸收塔，在塔中氯气吸收液喷洒吸收氯气，直到循环吸收液中NaClO浓度高过10%的时候，经过NaClO成品泵将该溶液送至灌装区，并与二级吸收液进一步吸收。经过一级废氯气吸收后的低浓度氯气还需要经过二级循环冷却吸收，在二级吸收塔内进一步吸收后的废氯气尾气会在引风机的作用下经过排气筒排入大气。此种方式能够较大程度上降低电解槽开停车过程形成的氯气对周围环境的污染，并且用过双回路电源的设置，能够更好的维持设施运行的稳定性，NaClO作为副产品还可以实现一部分经济收益。

７２　内蒙古石油化工　２０１０年第２２期　

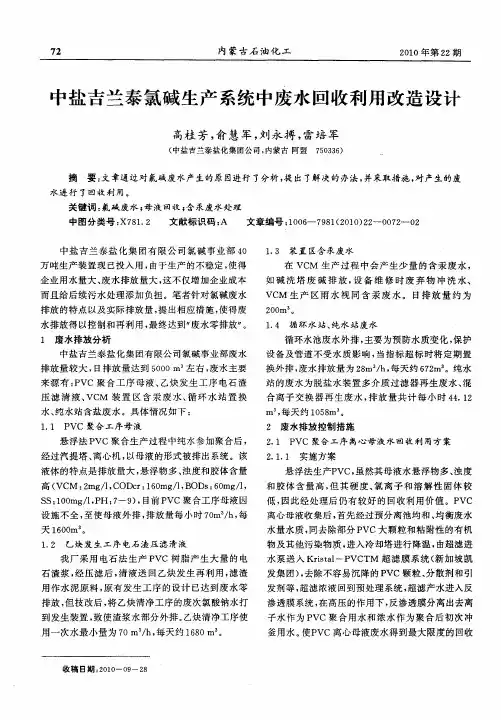

中盐吉兰泰氯碱生产系统中废水回收利用改造设计　

高桂芳，俞慧军，刘永搏，雷培军　

（中盐吉兰泰盐化集团公司，内蒙古阿盟７５０３３６）　

摘要：文章通过对氯碱废水产生的原因进行了分析，提出了解决的办法，并采取措施，对产生的废　

水进行了回收利用。　

关键词：氯碱废水；母液回收；含汞废水处理　

中图分类号：Ｘ７８１．２　文献标识码：Ａ　文章编号：１００６—７９８１（２０１０）２２—０Ｏ７２一Ｏ２　

中盐吉兰泰盐化集团有限公司氯碱事业部４Ｏ　

万吨生产装置现已投入用，由于生产的不稳定，使得　

企业用水量大、废水排放量大，这不仅增加企业成本　

而且给后续污水处理添加负担。笔者针对氯碱废水　

排放的特点以及实际排放量，提出相应措施，使得废　

水排放得以控制和再利用，最终达到”废水零排放”。　

１废水排放分析　

中盐吉兰泰盐化集团有限公司氯碱事业部废水　

排放量较大，日排放量达到５０００　ｍ。左右，废水主要　

来源有：ＰＶＣ聚合工序母液、乙炔发生工序电石渣　

压滤清液、ＶＣＭ装置区含汞废水、循环水站置换　

水、纯水站含盐废水。具体情况如下：　

１．１　ＰＶＣ聚合工序母液　

悬浮法ＰＶＣ聚合生产过程中纯水参加聚合后，　

经过汽提塔、离心机，以母液的形式被排出系统。该　

液体的特点是排放量大，悬浮物多、浊度和胶体含量　

高（ＶＣＭ：２ｍｇ／１，ＣＯＤｃｒ：１６０ｒａｇ／１，ＢＯＤｓ：６０ｍｇ／１，　ＳＳ：１００ｍｇ／１，ＰＨ：７—９），目前ＰＶＣ聚合工序母液因　

设施不全，至使母液外排，排放量每小时７０ｍ。／ｈ，每　

天１６００ｍ。。　

１．２　乙炔发生工序电石渣压滤清液　

我厂采用电石法生产ＰＶＣ树脂产生大量的电　石渣浆，经压滤后，清液送回乙炔发生再利用，滤渣　

用作水泥原料，原有发生工序的设计已达到废水零　

排放，但技改后，将乙炔清净工序的废次氯酸钠水打　

到发生装置，致使渣浆水部分外排。乙炔清净工序使　

用一次水最小量为７０　ｍ。／ｈ，每天约１６８０　ｍ。。　

氯碱装置废水的综合处置及节能减排

摘要：介绍了中泰化学股份有限公司，在氯碱装置节水减排方面的一些思路做法，涉及湿法乙炔废次氯酸钠的复配，浓硫酸清净工艺的运用，VCM转化装置指标控制及含水废液的控制与治理、解析装置的优化，聚合配方体系配合聚合母液水的回用，以及固碱蒸发冷凝水的回用等，从细节入手，分而治之，分别使用，从而达到节约减排的目的。

关键词：氯碱；装置；节约利用；综合治理减排；

对于氯碱装置废水的处置，第一步，基本原则应当是谁产生、谁治理、谁使用，根据废水各自的特点成份，采取分别收集、分别治理、分别使用的原则。第二步，对于个别工号自身处理废水费用较高或处理后不能满足自身或自身不能全部进行回用的，再行考虑氯碱装置内部综合利用的问题。第三步，与不同行业/工厂间联动合作、实现废水的综合利用——企业内部的小循环，配合园区的中循环。不污染、不扩大污染，细分污水、细分用途，对于污水的治理，对于节约用水及减排都会带来极大的好处。

一、乙炔清净废水：

1.中泰化学于2008年实施废次氯酸钠复配次氯酸钠在乙炔清净工艺中的运用，用以除去硫、磷杂质，即利用废次氯酸钠吹除装置吹除溶解的乙炔气，用曝气后的废次氯酸钠溶液来代替生产水，按照次钠配制的程序，把废次氯酸钠与浓次氯酸钠在文丘里进行混合，重新配制成清净所用的0.085%一0.12%的次氯酸钠溶液。

废次氯酸钠复配次氯酸钠的重复利用，极大的节约了生产水的使用（浓次氯酸钠配制成需要的次氯酸钠，需要水的比例约1：100，用水量很大），复配更有利于减少污水处理的难度及外排污水量，环保费用的支出方面也得到了有效的节约：

2.采用浓硫酸清净工艺，用以除去硫、磷杂质及去除部分水份，此浓硫酸清净装置无废水产生，仅需要对废硫酸进行外部销售即可（各区域状况对此需求不同），浓硫酸消耗量约为20- 25kg/t pvc；

第１０期　２０１０年ｌ０月　中国氯碱　Ｃｈｉｎａ　Ｃｈｌｏｒ—Ａｌｋａｌｉ　Ｎｏ．１０　０ｃｔ．．２０１０　３３　

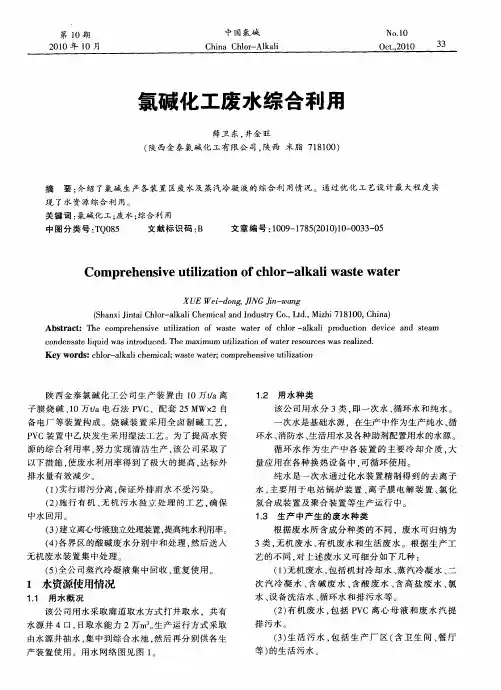

氯碱化工废水综合利用　

薛卫东，井金旺　（陕西金泰氯碱化工有限公司，陕西米脂７１８１００）　

摘要：介绍了氯碱生产各装置区废水及蒸汽冷凝液的综合利用情况。通过优化工艺设计最大程度实　现了水资源综合利用。　关键词：氯碱化工；废水；综合利用　中图分类号：ＴＱ０８５　文献标识码：Ｂ　文章编号：１００９—１７８５（２０１Ｏ）１０一ＯＯ３３—０５　

Ｃｏｍｐｒｅｈｅｎｄ，＂　ｏｎ　ｏｆ＇，ｈｌｏｒ－ａｌｋａｌｗａｔｅｒＣｏｍｐｒｅｈｅｎｓｉｖｅ　ｕｔｉｌｉｚａｔｉｏｎ　ｏｆ　Ｃ　ＲａＩｉ　ｗａｓｔｅ　ｗａｔｅｒ　

ＸＵＥ　Ｗｅｉ－ｄｏｎｇ，ＪＩＮＧ　Ｊｉｎ——ｗａｎｇ　（Ｓｈａｎｘｉ　Ｊｉｎｔａｉ　Ｃｈｌｏｒ－ａｌｋａｌｉ　Ｃｈｅｍｉｃａｌ　ａｎｄ　Ｉｎｄｕｓｔｒｙ　Ｃｏ．，Ｌｔｄ．，Ｍｉｚｈｉ　７　１　８　１　００，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｃｏｍｐｒｅｈｅｎｓｉｖｅ　ｕｔｉｌｉｚａｔｉｏｎ　ｏｆ　ｗａｓｔｅ　ｗａｔｅｒ　ｏｆ　ｃｈｌｏｒ——ａｌｋａｌｉ　ｐｒｏｄｕｃｔｉｏｎ　ｄｅｖｉｃｅ　ａｎｄ　ｓｔｅａｍ　ｃｏｎｄｅｎｓａｔｅ　ｌｉｑｕｉｄ　ｗａｓ　ｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅ　ｍａｘｉｍｕｍ　ｕｔｉｌｉｚａｔｉｏｎ　ｏｆ　ｗａｔｅｒ　ｒｅｓｏｕｒｃｅｓ　ｗａｓ　ｒｅａｌｉｚｅｄ．　Ｋｅｙ　ｗｏｒｄｓ：ｃｈｌｏｒ－ａｌｋａｌｉ　ｃｈｅｍｉｃａｌ；ｗａｓｔｅ　ｗａｔｅｒ；ｃｏｍｐｒｅｈｅｎｓｉｖｅ　ｕｔｉｌｉｚａｔｉｏｎ　

陕西金泰氯碱化工公司生产装置由１Ｏ万池离　子膜烧碱、１０万池电石法ＰＶＣ、配套２５　ＭＷ×２自　备电厂等装置构成。烧碱装置采用全卤制碱工艺．　ＰＶＣ装置中乙炔发生采用湿法工艺。为了提高水资　源的综合利用率，努力实现清洁生产，该公司采取了　以下措施，使废水利用率得到了极大的提高，达标外　排水量有效减少。　（１）实行雨污分离，保证外排雨水不受污染。　（２）施行有机、无机污水独立处理的工艺，确保　中水回用。　（３）建立离心母液独立处理装置，提高纯水利用率。　（４）各界区的酸碱废水分别中和处理，然后送人　无机废水装置集中处理。　（５）全公司蒸汽冷凝液集中回收、重复使用。　１水资源使用情况　１．１　用水概况　该公司用水采取廊道取水方式打井取水，共有　水源井４　Ｅｌ，日取水能力２万ｍｓ。生产运行方式采取　由水源井抽水，集中到综合水池，然后再分别供各生　产装置使用。用水网络图见图１。　１．２用水种类　该公司用水分３类，即一次水、循环水和纯水。　一次水是基础水源，在生产中作为生产纯水、循　环水、消防水、生活用水及各种助剂配置用水的水源。　循环水作为生产中各装置的主要冷却介质．大　量应用在各种换热设备中．可循环使用。　纯水是一次水通过化水装置精制得到的去离子　水，主要用于电站锅炉装置、离子膜电解装置、氯化　氢合成装置及聚合装置等生产运行中。　１．３生产中产生的废水种类　根据废水所含成分种类的不同，废水可归纳为　３类，无机废水、有机废水和生活废水。根据生产工　艺的不同，对上述废水又可细分如下几种：　（１）无机废水，包括机封冷却水、蒸汽冷凝水、二　次汽冷凝水、含碱废水、含酸废水、含高盐废水、氯　水、设备洗洁水、循环水和排污水等。　（２）有机废水，包括ＰＶＣ离心母液和废水汽提　排污水。　（３）生活污水，包括生产厂区（含卫生间、餐厅　等）的生活污水。
