地下车库通风系统施工方案

地下汽车库智能 （动态） 通风控制系统施工及调试

根据《公共建筑节能设计标准》 GB50189-2005中规定：地

下车库的通风系统宜根据使用情况对机设置定时启停 （台数） 控 制或根据车库内co浓度进行自动控制。

近年来我国机动车辆增长极为迅速， 建造地下车库已经成为 最有效解决汽车存放问题的办法之一。 汽车的启动及进出车库所 排放的尾气中含有大量的有害气体， 由于地下车库的自然通风受 到限制， 因此必须设置全面的通风系统， 及时将有害物浓度稀释 到规定要求的指标以下。 地下车库通风系统主要停留在人工手动 控制阶段， 靠值班员的经验来人工开启或关闭通风设备， 这就不 可避免的会产生停车场内的空气质量不均匀并且设备寿命短等 问题。

1.2 地下汽车库智能（动态）通风控制系统的组成、工作原

1.2.1 组成

地下汽车库智能（动态）通风控制系统由信号传输单元、信 号转换单元、动态控制单元组成。

1.2.2 工作原理

一个或多个co传感器输出一个或多个不同的模拟量值

（0〜10V）到信号转换单元（整流二极管+1进2出电压分配器），

信号转换单元将信号传输给动态控制单元 （同时启动本区域内送 排风机） ，动态控制单元根据模拟量值的变化使风机启动的频率 随之变化。

通风系统采用平时排风和消防排烟兼用， 平时送风和消防补 风兼用，当发生火灾时，变频控制停止，风机切入工频状态。

2. 产品及施工特点

2.1 CO 传感器

2.1.1 外观及内部结构见图 1、 2 和 3。

2.1.2使用范围：产品可应用于这些环境的 CO浓度和温度

检测与控制，实现监控通风系统，有效减少能源消耗，满足相关 规定。

2.1.3 主要特点：

图1图2

图3

1表示co传感器工作电源输入端（24V、GND，接

线时注意极性；2表示CO传感器模拟量信号输出端（OUT2 GND , 接线时注意极性；3、4、5表示继电器；6表示CO传感器开关量 信号输出端（ coM、2 No2）

建筑物地下车库通风方案

在现代城市建设中，地下车库的建设已经成为常态。然而，由于地下空间的封闭性和车辆尾气的排放，车库内空气污染问题日益凸显。因此，合理的地下车库通风方案显得尤为重要。本文将从通风方案的设计原则、通风方式选择以及通风设备的布置等方面进行论述。

一、通风方案的设计原则

地下车库通风方案的设计应遵循以下原则：

1.保证充足的新风供应。新风对车库内的空气污染物进行稀释和排除，有效提高空气质量。通风方案应确保足够数量的新风源进入车库。

2.保证良好的空气流通。通风方案要确保车库内空气流通畅通，避免死角和盲区，以防止空气积聚和局部通风不良现象。

3.合理控制车库湿度。车库通风方案应注意控制湿度，避免湿气过大导致结露或模具等问题的产生。

二、通风方式的选择

地下车库通风方式的选择取决于实际情况和需求，主要有自然通风和机械通风两种方式。

1.自然通风：自然通风是利用自然气流进行通风，不需要使用机械设备。适用于小型车库或通风要求不高的场所。自然通风的优势在于能够节约能源和降低运营成本。 2.机械通风：机械通风通过风机等机械设备进行空气对流，以实现通风换气的目的。适用于大型车库或通风要求较高的场所。机械通风的优势在于能够提供稳定的通风效果，适应各种气候条件和车库使用情况。

三、通风设备的布置

地下车库通风设备的布置应考虑以下几个方面：

1.新风进气口：新风进气口应设置在车库外墙或屋顶上，并且位置应合理选择，以便引入新鲜空气。

2.风机排气口：风机排气口应设置在车库内墙壁或天花板上，方便排除车库内的污浊空气。

3.管道布置：通风管道应合理布置，避免管道过长或弯曲，以减小阻力和能耗。

4.通风口设置：根据车库的大小和结构，合理设置通风口，保证通风系统的畅通。

4.监测设备安装：在车库内设置空气质量监测设备，及时监测并调整通风系统的工作状态，确保通风效果。

结论

综上所述，地下车库通风方案要根据实际需求和条件来设计。在通风方案的设计中，应遵循保证充足新风供应、保证良好空气流通和合理控制湿度等原则。在通风方式的选择上，可以根据车库的规模和通风要求选择自然通风或机械通风。通风设备的布置应合理安排，包括新风进气口、风机排气口、管道布置等。最终目标是确保地下车库内空气质量良好，为车辆行驶和停放提供健康舒适的环境。

“某双层地下车库通风及防排烟实施方案优秀工程方案”

清晨的阳光透过窗帘的缝隙，洒在图纸的每一个角落，那是灵感开始的地方。十年的方案写作经验，让我对每一个细节都了如指掌，但这次的地下车库通风及防排烟方案，却让我感到一丝新鲜和挑战。

一、项目背景及目标

地下车库，一个看似普通的空间，却承载着重要的使命。它不仅要解决车辆的停放问题，还要保证空气质量，确保人员在紧急情况下的安全。我们的目标就是打造一个高效、安全的双层地下车库通风及防排烟系统。

二、通风系统设计

1.风量计算

我们需要对地下车库的风量进行精确计算。考虑到车辆排放的尾气、人体呼出的废气以及火灾时的烟雾排放，我们采用了一系列的计算公式和软件，力求得到最准确的数据。

2.风道布局

是风道布局。我们采用了合理的风道走向，确保每个角落都能得到有效的通风。同时，考虑到地下车库的空间限制，我们尽量减少风道弯头，降低风道阻力。

3.风机选型

风机是通风系统的核心设备，我们根据风量需求和风道阻力，选择了合适的风机。同时，考虑到节能环保，我们选择了高效节能的风机。

三、防排烟系统设计

1.烟控分区

地下车库的防排烟系统，要做到的是烟控分区。我们根据地下车库的布局，将其划分为若干个烟控分区，确保在火灾发生时，烟雾不会扩散到整个车库。

2.排烟系统

排烟系统是防排烟系统的关键。我们采用了机械排烟系统，通过设置排烟风机和排烟管道，将烟雾迅速排出车库。同时，考虑到火灾时的紧急情况，我们设置了自动启动和手动控制功能。

3.烟感探测与控制系统

为了确保烟雾能够在第一时间被发现，我们安装了烟感探测器。一旦烟雾浓度超过设定值，探测器会立即启动报警，并自动启动排烟系统。同时，我们还设置了手动控制系统，方便人员随时控制排烟系统。

四、实施方案

1.施工准备

在施工前，我们对施工人员进行了一系列的培训，确保他们熟悉施工流程和操作规范。同时，我们对施工现场进行了严格的检查，确保施工现场的安全。

•页脚内容1

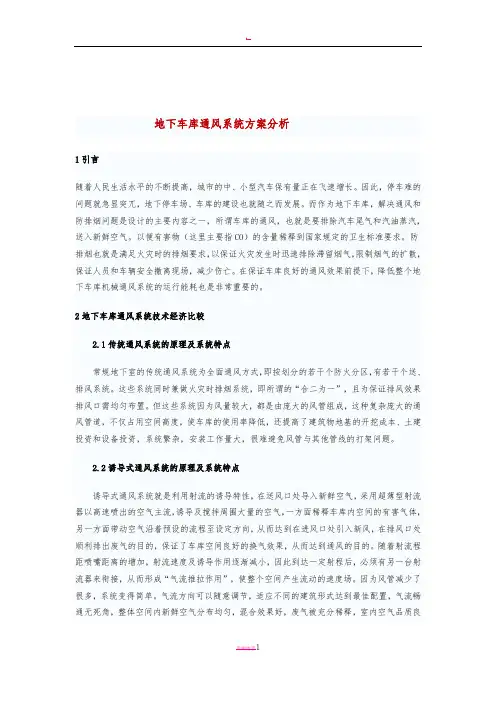

地下车库通风系统方案分析

1引言

随着人民生活水平的不断提高，城市的中、小型汽车保有量正在飞速增长。因此，停车难的问题就急显突兀，地下停车场、车库的建设也就随之而发展。而作为地下车库，解决通风和防排烟问题是设计的主要内容之一，所谓车库的通风，也就是要排除汽车尾气和汽油蒸汽，送入新鲜空气。以便有害物（这里主要指CO）的含量稀释到国家规定的卫生标准要求。防排烟也就是满足火灾时的排烟要求，以保证火灾发生时迅速排除滞留烟气，限制烟气的扩散，保证人员和车辆安全撤离现场，减少伤亡。在保证车库良好的通风效果前提下，降低整个地下车库机械通风系统的运行能耗也是非常重要的。

2地下车库通风系统技术经济比较

2.1传统通风系统的原理及系统特点

常规地下室的传统通风系统为全面通风方式，即按划分的若干个防火分区，有若干个送、排风系统。这些系统同时兼做火灾时排烟系统，即所谓的“合二为一”，且为保证排风效果排风口需均匀布置。但这些系统因为风量较大，都是由庞大的风管组成，这种复杂庞大的通风管道，不仅占用空间高度，使车库的使用率降低，还提高了建筑物地基的开挖成本、土建投资和设备投资，系统繁杂，安装工作量大，很难避免风管与其他管线的打架问题。

2.2诱导式通风系统的原理及系统特点

诱导式通风系统就是利用射流的诱导特性，在送风口处导入新鲜空气，采用超薄型射流器以高速喷出的空气主流，诱导及搅拌周围大量的空气，一方面稀释车库内空间的有害气体，另一方面带动空气沿着预设的流程至设定方向，从而达到在进风口处引入新风，在排风口处顺利排出废气的目的，保证了车库空间良好的换气效果，从而达到通风的目的。随着射流程距喷嘴距离的增加，射流速度及诱导作用逐渐减小，因此到达一定射程后，必须有另一台射流器来衔接，从而形成“气流推拉作用”，使整个空间产生流动的速度场。因为风管减少了很多，系统变得简单。气流方向可以随意调节，适应不同的建筑形式达到最佳配置，气流畅通无死角，整体空间内新鲜空气分布均匀，混合效果好，废气被充分稀释，室内空气品质良•页脚内容2 好。利用物理特性导引风量，无管路阻力损失，故节省电力，运行成本较低。设备体积小，重量轻，安装工艺非常简单。
