地下车库通风方案

高层住宅地下车库通风施工设计方案

地下车库作为高层住宅的一个重要部分，通风施工设计方案十分关键。本文将从通风施工设计的需求、设计原则、设计方案以及施工中的注意事项等方面进行论述，以确保地下车库通风施工的质量和效果。

一、通风施工设计的需求

地下车库通风施工设计的需求主要包括以下几个方面：

1. 确保车库内空气的流通：车库内汽车的排放物和污浊空气会对车库内环境造成污染，通风施工设计应能保证车库内空气的流通，及时排除有害气体。

2. 降低车库内的温度和湿度：地下车库通常难以获得阳光直射和自然通风，导致车库内温度较高，湿度较大。通风施工设计方案应能有效解决这一问题，提供舒适的车库环境。

3. 防止车库内出现积水：地下车库易受到地下水位和雨水的影响，通风施工设计方案应防止车库内出现积水，确保车库环境干燥。

二、通风施工设计的原则

在进行地下车库通风施工设计时，需要遵循以下几个原则：

1. 机械通风与自然通风相结合：地下车库通风可采用机械通风和自然通风相结合的方式，机械通风可通过通风设备排出污浊空气，自然通风则利用自然气流实现空气的流通。 2. 合理设置通风设备：通风设备的设置应考虑地下车库的布局和空间要求，合理选择通风设备的数量和位置，确保车库内各个角落都能得到合适的通风。

3. 控制通风量：通风量应根据车库的面积、车辆数量、车库使用情况等因素进行合理控制，以达到良好的空气质量，避免能源的过度消耗。

三、通风施工设计方案

地下车库通风施工设计方案主要包括以下几个方面：

1. 通风设备的选择：根据车库面积和设计要求，选择合适的通风设备，如送风机、排风机、排烟风机等。通过通风设备的合理配置，保证车库内空气的流通。

2. 通风口的设置：合理设置通风口，通风口位置应考虑车库内污染源的位置，避免车库污染源浓度过高。

3. 空气循环系统设计：根据车库的布局和尺寸，设计合理的空气循环系统，保证车库内空气的流通不受阻碍。

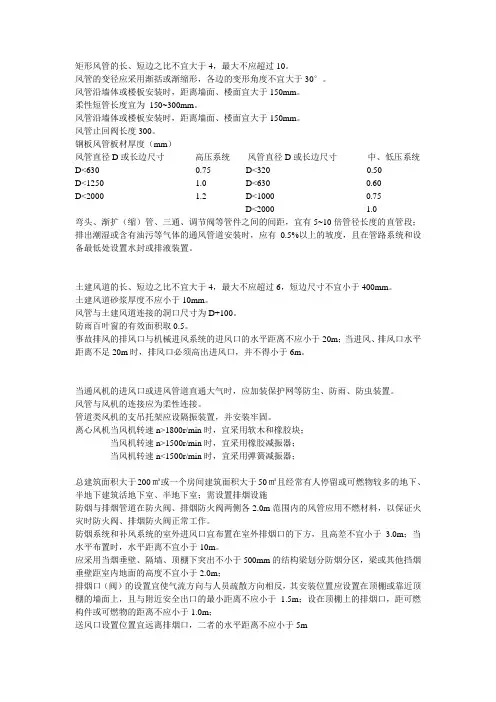

矩形风管的长、短边之比不宜大于4，最大不应超过10。

风管的变径应采用渐括或渐缩形，各边的变形角度不宜大于30°。

风管沿墙体或楼板安装时，距离墙面、楼面宜大于150mm。

柔性短管长度宜为 150~300mm。

风管沿墙体或楼板安装时，距离墙面、楼面宜大于150mm。

风管止回阀长度300。

钢板风管板材厚度（mm）

风管直径D或长边尺寸 高压系统 风管直径D或长边尺寸 中、低压系统

D<630 0.75 D<320 0.50

D<1250 1.0 D<630 0.60

D<2000 1.2 D<1000 0.75

D<2000 1.0

弯头、渐扩（缩）管、三通、调节阀等管件之间的间距，宜有5~10倍管径长度的直管段；

排出潮湿或含有油污等气体的通风管道安装时，应有0.5%以上的坡度，且在管路系统和设备最低处设置水封或排液装置。

土建风道的长、短边之比不宜大于4，最大不应超过6，短边尺寸不宜小于400mm。

土建风道砂浆厚度不应小于10mm。

风管与土建风道连接的洞口尺寸为D+100。

防雨百叶窗的有效面积取0.5。

事故排风的排风口与机械进风系统的进风口的水平距离不应小于20m；当进风、排风口水平距离不足20m时，排风口必须高出进风口，并不得小于6m。

当通风机的进风口或进风管道直通大气时，应加装保护网等防尘、防雨、防虫装置。

风管与风机的连接应为柔性连接。

建筑物地下车库通风方案

在现代城市建设中，地下车库的建设已经成为常态。然而，由于地下空间的封闭性和车辆尾气的排放，车库内空气污染问题日益凸显。因此，合理的地下车库通风方案显得尤为重要。本文将从通风方案的设计原则、通风方式选择以及通风设备的布置等方面进行论述。

一、通风方案的设计原则

地下车库通风方案的设计应遵循以下原则：

1.保证充足的新风供应。新风对车库内的空气污染物进行稀释和排除，有效提高空气质量。通风方案应确保足够数量的新风源进入车库。

2.保证良好的空气流通。通风方案要确保车库内空气流通畅通，避免死角和盲区，以防止空气积聚和局部通风不良现象。

3.合理控制车库湿度。车库通风方案应注意控制湿度，避免湿气过大导致结露或模具等问题的产生。

二、通风方式的选择

地下车库通风方式的选择取决于实际情况和需求，主要有自然通风和机械通风两种方式。

1.自然通风：自然通风是利用自然气流进行通风，不需要使用机械设备。适用于小型车库或通风要求不高的场所。自然通风的优势在于能够节约能源和降低运营成本。 2.机械通风：机械通风通过风机等机械设备进行空气对流，以实现通风换气的目的。适用于大型车库或通风要求较高的场所。机械通风的优势在于能够提供稳定的通风效果，适应各种气候条件和车库使用情况。

三、通风设备的布置

地下车库通风设备的布置应考虑以下几个方面：

1.新风进气口：新风进气口应设置在车库外墙或屋顶上，并且位置应合理选择，以便引入新鲜空气。

2.风机排气口：风机排气口应设置在车库内墙壁或天花板上，方便排除车库内的污浊空气。

3.管道布置：通风管道应合理布置，避免管道过长或弯曲，以减小阻力和能耗。

4.通风口设置：根据车库的大小和结构，合理设置通风口，保证通风系统的畅通。

4.监测设备安装：在车库内设置空气质量监测设备，及时监测并调整通风系统的工作状态，确保通风效果。

结论

综上所述，地下车库通风方案要根据实际需求和条件来设计。在通风方案的设计中，应遵循保证充足新风供应、保证良好空气流通和合理控制湿度等原则。在通风方式的选择上，可以根据车库的规模和通风要求选择自然通风或机械通风。通风设备的布置应合理安排，包括新风进气口、风机排气口、管道布置等。最终目标是确保地下车库内空气质量良好，为车辆行驶和停放提供健康舒适的环境。

“某双层地下车库通风及防排烟实施方案优秀工程方案”

清晨的阳光透过窗帘的缝隙，洒在图纸的每一个角落，那是灵感开始的地方。十年的方案写作经验，让我对每一个细节都了如指掌，但这次的地下车库通风及防排烟方案，却让我感到一丝新鲜和挑战。

一、项目背景及目标

地下车库，一个看似普通的空间，却承载着重要的使命。它不仅要解决车辆的停放问题，还要保证空气质量，确保人员在紧急情况下的安全。我们的目标就是打造一个高效、安全的双层地下车库通风及防排烟系统。

二、通风系统设计

1.风量计算

我们需要对地下车库的风量进行精确计算。考虑到车辆排放的尾气、人体呼出的废气以及火灾时的烟雾排放，我们采用了一系列的计算公式和软件，力求得到最准确的数据。

2.风道布局

是风道布局。我们采用了合理的风道走向，确保每个角落都能得到有效的通风。同时，考虑到地下车库的空间限制，我们尽量减少风道弯头，降低风道阻力。

3.风机选型

风机是通风系统的核心设备，我们根据风量需求和风道阻力，选择了合适的风机。同时，考虑到节能环保，我们选择了高效节能的风机。

三、防排烟系统设计

1.烟控分区

地下车库的防排烟系统，要做到的是烟控分区。我们根据地下车库的布局，将其划分为若干个烟控分区，确保在火灾发生时，烟雾不会扩散到整个车库。

2.排烟系统

排烟系统是防排烟系统的关键。我们采用了机械排烟系统，通过设置排烟风机和排烟管道，将烟雾迅速排出车库。同时，考虑到火灾时的紧急情况，我们设置了自动启动和手动控制功能。

3.烟感探测与控制系统

为了确保烟雾能够在第一时间被发现，我们安装了烟感探测器。一旦烟雾浓度超过设定值，探测器会立即启动报警，并自动启动排烟系统。同时，我们还设置了手动控制系统，方便人员随时控制排烟系统。

四、实施方案

1.施工准备

在施工前，我们对施工人员进行了一系列的培训，确保他们熟悉施工流程和操作规范。同时，我们对施工现场进行了严格的检查，确保施工现场的安全。
