锤式破碎机主要参数的确定

液压破碎锤的型号及选型研究

雷李静

1液压破碎锤的定义

液压破碎锤已经成为液压挖掘机的一个重要作业工具，也有人将液压破碎锤安装在挖掘装载机(又称两头忙)或轮式装载机上进行破碎作业。

液压破碎锤，又叫做液压破碎器或液压碎石器(hydraulic breaker),日本、韩国多用此术语。也有称之为液压锤(hydraulic hammer)，芬兰、德国的公司多用此术语。我国的厂商与用户，有称之为液压破碎机的，也有称之为液压镐、液压炮、破碎头等等，我国国家标准的术语称之为液压冲击破碎器(hydraulic impact

breaker)。

名称虽然五花八门，但都是指的同一机具，这种机具是以液体静压力为动力，驱动活塞往复运动，活塞冲程时高速撞击钎杆，由钎杆破碎矿石、混凝土等固体。本文将这种机具简称为液压锤。

现在液压锤市场十分兴旺，韩国、日本、德国、美国、芬兰、意大利等国的多种型号液压锤充斥我国市场。国内也有一些厂家提供一些型号的液压锤产品。液压锤的型号是销售商和用户都十分注意的重要信息，但型号究竟能告诉我们什么信息呢？

2液压锤型号以及其中数字的含义

液压锤的型号一般由字母和数字组合而成。型号的含义是什么，特别是型号中的数字究竟表示什么意思，厂商的样本或使用说明书中并不加以说明，许多销售人员也不知所云。本文试图解释一些公司液压锤型号以及其中数字的含义。

2.1型号中数字表示适用挖掘机的机重

有一些公司的一些液压锤型号中的数字表示适用挖掘机的机重等级，如GB170型号中GB是韩国工兵公司的缩写(General Breaker)，数字170表示此型号液压锤适用于机重为170kN(即17 t)左右的挖掘机，即适用于13～20 t的挖掘机。以此类推，GB220、GB290表示的是工兵公司液压锤，适用挖掘机的机重分别是22 t、29 t级。F1、F2、F3、F4、F5、F6、F9、F12、F19、F22、F27、F35、F45、F70是日本古河公司F系列液压锤，适用挖掘机重量分别是1 t、2 t、3 t、4 t、5 t、6 t、9 t、12 t、19 t、22 t、27 t、35 t、45 t、70 t左右。

破

碎 机

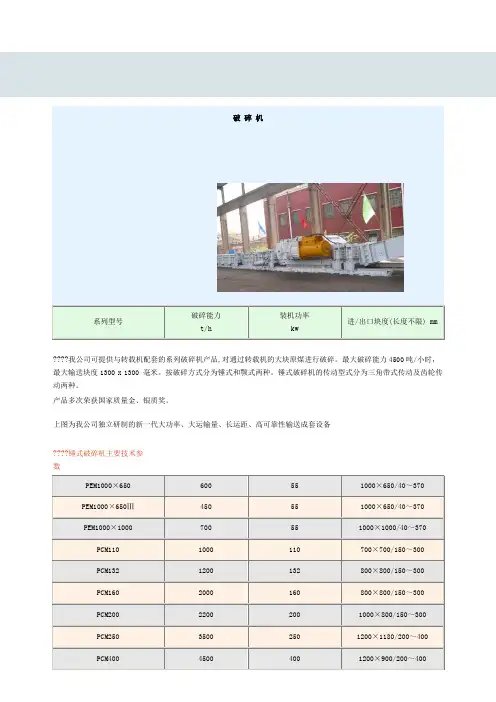

????我公司可提供与转载机配套的系列破碎机产品,对通过转载机的大块原煤进行破碎。最大破碎能力4500吨/小时，最大输送块度1300 x 1300 毫米。按破碎方式分为锤式和颚式两种。锤式破碎机的传动型式分为三角带式传动及齿轮传动两种。

产品多次荣获国家质量金、银质奖。

上图为我公司独立研制的新一代大功率、大运输量、长运距、高可靠性输送成套设备

????锤式破碎机主要技术参数 系列型号 破碎能力

t/h 装机功率

kw 进/出口块度(长度不限) mm

PEM1000×650 600 55 1000×650/40～370

PEM1000×650Ⅲ 450 55 1000×650/40～370

PEM1000×1000 700 55 1000×1000/40～370

PCM110 1000 110 700×700/150～300

PCM132 1200 132 800×800/150～300

PCM160 2000 160 800×800/150～300

PCM200 2200 200 1000×800/150～300

PCM250 3500 250 1200×1180/200～400

PCM400 4500 400 1200×900/200～400 转

载 机

载机输送能力从120吨/小时到4500吨/小时，装机功瓦，槽宽从630毫米到1350毫米，运输长度可达到靠性可满足普采、高档普采及综合机械化开采工作面结构转载机寿命（过煤量）达到400-1000万吨，与机尾自移装置及转载机整体迈步自移装置配套，可实的顺槽设备的整体推移，为工作面的生产创造了必要量金、银质奖。

制的新一代大功率、大运输量、长运距、高可靠性输送成套设备

主要技术

送量

t/h 设计长度

m 中部槽内宽

mm 装机功率

kw 刮板链型式

400 25 40 680 边双链

630 25 75 680 边双链

750 30 90 680 单 链

标准文档

文案大全 锤式破碎机技术要求

一、锤式破碎机介绍：

⑴、锤式破碎机用于粉碎各种中硬且磨蚀性弱的物料.其物料的抗压强度不超过100MPa,

含水率小于30%。

⑵、锤式破碎机主要是靠冲击作用来破碎物料的。

⑶、锤式破碎机分类：

1、按回转铀的数目分：单转子和双转子两类。

2、按转子回转方向分：可逆式和不可逆式两类。

3、按锤头的排列方式分：单排式和多排式两种。

4、按锤头在转子上的连接方式分：固定锤式和活动锤式两类。

5、按用途不同分：一般用途和特殊用途两类

6、锤式破碎机分：普通锤式破碎机PC和环锤式破碎机PCH两种

7、锤式破碎机目前分重型及轻型两种。

⑷、锤式破碎机工作原理：锤式破碎机的电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨，

二、锤式破碎机组成：

标准文档

文案大全

⑴、锤式破碎机组成：由箱体、转子、反击衬板、筛板、调整架和联轴器等组成，其中转子由主轴、圆盘、销轴和锤子组成。

⑵、图1为锤式破碎机结构示意图。锤头1用锤轴铰接并悬挂在锤盘2上，而锤盘装配在主轴3上。由主轴、锤盘和锤头组成的转子是锤式破碎机上的关键部件。其主要技术参数的确定是锤式破碎机设计工作的主要内容。 标准文档

文案大全 三、箱体：

⑴、锤式破碎机的壳体是用钢板焊接的箱形结构，沿轴线中心分成上、下两部分，其间由螺栓连接，机壳上方有给料口。

⑵、为避免箱体内壁在物料的冲击下磨损和变形，机壳内部均镶有保护衬板。

⑶、增设耐磨衬板 通过在破碎机镶不锈钢耐磨衬板的措施，防止粘料。

四、转子(主轴、锤子、圆盘、销轴、轴承等)：

⑴、通常转子直径与给料块尺寸之比为1.2～5,大型破碎机取较小的比值。

⑵、转子的长度值视破碎机的生产能力而定。一般取转子直径与长度之比D／L=0.7～2，物料抗冲击力较大时，应选取较大的比值。

锤式破碎机振动值标准

锤式破碎机的振动值标准是根据相关行业标准来进行确定的。一般来说，振动值标准包括以下几个方面：

1. 振动速度：振动速度是指振动机构在单位时间内所发生的振动次数，一般以Hz（赫兹）为单位。不同类型和规格的锤式破碎机振动速度标准可能会有所不同，但一般应保持在合理的范围内，以避免对工作环境和设备的影响。

2. 振动加速度：振动加速度是指振动机构在工作过程中所产生的振动力对质量的作用，一般以m/s²（米每秒平方）为单位。振动加速度标准的确定通常需要考虑到设备的结构和工作条件，以保证设备的正常运行和使用安全。

3. 振动位移：振动位移是指振动机构在工作过程中所发生的位移变化，一般以mm（毫米）为单位。合理的振动位移标准应能满足设备工作的需求，并避免产生过大的振动对设备和工作环境的影响。

需要注意的是，不同地区和行业可能对锤式破碎机的振动值标准有所不同，因此在进行选择和使用时应参考当地的相关规定和要求。此外，为了保证设备的正常工作和延长使用寿命，用户还应定期进行设备的维护和保养，及时清理和更换磨损的部件。
