制氮机工作原理以及流程图
氮气是一种干燥的惰性气体，在许多工业中得到应用。对于使用液氮或者瓶装氮气这种传统供应氮气方式而言，使用者会承担一些潜在的费用，包括租金、填装费、运输附件费、订单处理费以及环保费等。制氮机是以清洁干燥的压缩空气为原料，制造出持续供气的高纯度氮气（95%~99.999%）。
制氮机工作流程
1、洁净的压缩空气从制氮机入口进入制氮机，由进气阀导入左侧或者右侧一排吸附系统
2、通过进气阀，压缩空气进入一侧分气缸盖中
3、压缩空气穿过碳分子筛时，氧气和其他微量气体优先被吸附，氮气则直接通过
4、氮气随后通过吸附筒内部的集成过滤层进入出口分气缸盖，然后从排气阀排出
5、氮气持续进入缓冲罐和缓冲罐过滤器，然后返回制氮机进行纯度检测，流量和纯度调节
制氮机操作规程
一、开机前检查工作：
1、全面按顺序检查系统，设备是否全部处于待开机状态；
2、设备进出口阀门是否全部处于关闭状态；
3、电源是否正常；
4、空压机和干燥装置是否正常；
5、冷却水是否正常；（如有冷却系统）
6、设备本身是否整洁、周边环境是否清理干净。
二、开机程序：
1、按空压机开车程序启动空压机。启动空压机待其正常运行，供气压力表指示压力≥0. 7MPa对，打开仪表储罐供气阀门并保证供气的仪表气压力0.5～0. 6MPa;
2、空压机在空载状态下启动，待空压机正常启动后，排尽空气贮罐内油水。
3、打开冷冻干燥机，预冷十分钟，及时打开过滤器的排污阀，排尽余水。
4、压缩空气经冷干机过滤器进入制氮机空气储罐，待空气储罐压力升至≥0.7MPa时，打开吸附塔空气进气阀门，注意检查各工作系统是否正常；
5、打开制氮机总电源，给制氮机系统送电，观察氮分柝仪、各指示灯是否处于备用状态，逐步开启电源（PLC控制柜）PLC控制系统进入自动运行状态，开启触摸屏并确认处于正常状态（指配触摸屏的设备），观察电磁阀、气动阀是否正常工作；
6、系统进入运行状态后，观察制氮系统阀门是否正常切换（根据压力表指示的变化情况确定）。
7、调整进气阀门的大小，缓慢打开出气阀门系统运行，制氮系统出口压力调至0. 5Mpa（以上），调整控制气动阀门的减压阀出口压力在0.5MPa左右；
8、待仪表进入测试状态时，调整测试流量系统进入测试，仪表调整合格后进入正常运行；
9、打开流量计后排空阀，一般关小氮气流量计前截止阀，进行小气量制氮，气体成份达到指标后，关闭流量计后排空阀，再调整流量计流量，使其在额定产气量下工作。
三、停机程序：
1、关闭空压机电源和出气口阀门；
2、关闭冷干机电源；
3、关闭进气系统阀门；
4、关闭制氮机PLC控制电源、（触摸屏）、电控箱电源；
5、关闭各电源丌关；
6、由储罐和油水分离器下部排污阀进行排污，释放罐内油水；
制度类别 安全管理制度 文件编号：
归档部门：
制度名称 制氮机操作规程 版 本 号：
生效日期：
1、操作前的准备
1.1检查电源电压、相数是否有误；
1.2检查氮气分析仪放空系统上的取样气阀应处于关闭状态。
1.3 安全阀起跳压力调至进口最大压力的1.05倍。
2、开机
2.1接通制氮机电源，调整制氮机上的气动阀的控制气的进口压力为0.6MPa，若太小阀门可能不动作。
2.2按制氮机启动接钮，启动制氮机。
2.3.待氮气缓冲罐压力平衡后，打开放空装置进行放空，放空参照前面放空系统。此时微开氮气分析仪取样气控制阀，若控制柜面板上的氮气分析仪显示氮气纯度已达到设定值%，则将合格氮气输送用气点。
3、停机
3.1按制氮机停止按钮，关闭制氮机，切断所有设备电源；
3.2打开各排污口排污，尤其是冬季须放尽各设备内的水；
3.3如果长时间停机，关闭氮分析仪上的取样气控制阀。
4、注意事项
4.1设备应可靠接地；
4.2 维修设备时，在断开连接管线或打开吸附塔筒体之前，要放尽所有管线内及容器内的压力，否则会导致严重伤害或死亡；连接的密封垫应使用高密度的纸板，以防止氮气的泄漏；
4.3氮气为无色无味无毒无氧气体，人体直接吸入易造成窒息，排出氮气时要远离人的口鼻，直接排入大气。
编制： 审核： 批准：

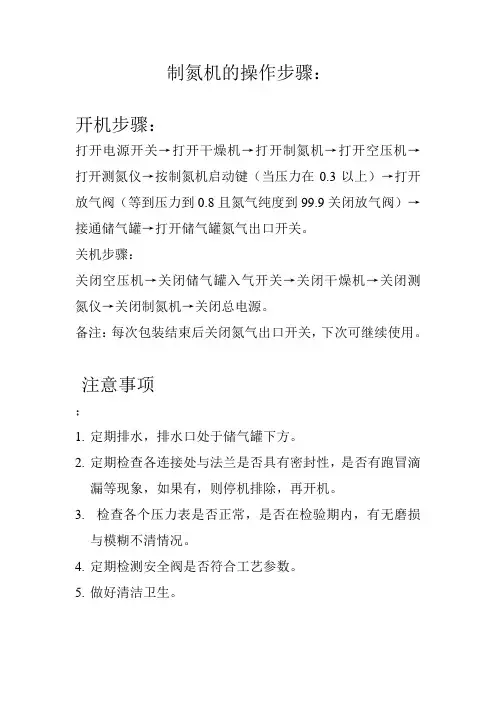

制氮机的操作步骤：
开机步骤：
打开电源开关→打开干燥机→打开制氮机→打开空压机→打开测氮仪→按制氮机启动键（当压力在0.3以上）→打开放气阀（等到压力到0.8且氮气纯度到99.9关闭放气阀）→接通储气罐→打开储气罐氮气出口开关。
关机步骤：
关闭空压机→关闭储气罐入气开关→关闭干燥机→关闭测氮仪→关闭制氮机→关闭总电源。
备注：每次包装结束后关闭氮气出口开关，下次可继续使用。
注意事项
；
1. 定期排水，排水口处于储气罐下方。
2. 定期检查各连接处与法兰是否具有密封性，是否有跑冒滴漏等现象，如果有，则停机排除，再开机。
3. 检查各个压力表是否正常，是否在检验期内，有无磨损与模糊不清情况。
4. 定期检测安全阀是否符合工艺参数。
5. 做好清洁卫生。
制氮机工作原理
制氮机的工作原理是通过对空气进行分离和压缩，使其中的氧气和其他杂质得以去除，从而得到纯净的氮气。
首先，制氮机会将空气经过空气压缩机进行压缩，压缩后的空气进入空气预冷器，通过与冷凝器中的冷氮气进行热交换，降低气体的温度。
接下来，冷却的空气进入空气分离系统，经过冷凝器进一步降温。在冷凝器中，空气中的水分会凝结成液态，并通过排水阀排出。
这之后，凝结水去除后的空气进入分子筛吸附器。分子筛是一种吸附剂，可以吸附氧气和其他杂质，而不吸附氮气。在分子筛吸附器中，氧气和杂质被吸附，纯净的氮气则通过，进入气体储气罐。
当分子筛吸附器吸附氧气和杂质达到一定程度后，制氮机会自动对其进行再生。再生过程中，通过降低分子筛的温度，使其释放吸附的氧气和杂质，并通过排气阀将其排出。
这样循环往复，制氮机能够持续产生纯净的氮气。由于氮气具有惰性，稳定性较高，因此制氮机在一些特定的工业和实验领域得到广泛应用，如化工、金属加工、食品包装等。
