电路原理知识讲解

电路原理是电子学的基础知识，主要包括电流、电压、电阻、功率以及电路的基本元件等内容。下面将对这些内容进行详细的讲解。

首先是电流。电流是电荷的流动，单位是安培(A)。根据欧姆定律，电流与电压和电阻之间有直接关系。欧姆定律的数学表达式为I=U/R，其中I表示电流，U表示电压，R表示电阻。通过这个公式，我们可以得出在给定电压和电阻下的电流大小。

接下来是电压。电压也叫做电势差，单位是伏特(V)。电压是电路中的电能转化为其他形式能量的度量。通过电压，电荷可以在电路中产生电流流动。电压的测量工具是电压表。电压的大小决定了电流的大小。

然后是电阻。电阻是指电流在通过导体时所受到的阻碍，单位是欧姆(Ω)。电阻的大小取决于导体的材料、截面积、长度以及温度等因素。根据欧姆定律，电流与电压和电阻之间有直接关系。通过改变电阻的大小，我们可以调节电路中的电流大小。

功率是电路中的能量转化速率，单位是瓦特(W)。功率的计算公式为P=UI，其中P表示功率，U表示电压，I表示电流。功率的大小取决于电压和电流的乘积。功率的测量工具是功率计。

电路的基本元件包括电源、电阻、电容、电感和开关等。电源是提供电压的设备，如电池或电源适配器。电阻是用来限制电流流动的元件。电容是用来储存电荷的元件，能够在不同的电压下储存和释放电荷。电感是用来储存磁场能量的元件，能够在电流变化时产生电动势。开关用来控制电路的通断。

根据电路中元件的不同连接方式，电路可以分为串联电路、并联电路和混合电路。串联电路是指元件按照线性顺序连接在一起，电流在元件之间按照顺序流动。并联电路是指元件按照相同的电压连接在一起，电流在元件之间分流。混合电路是指同时包含串联和并联元件的电路。

在电路中，还有一些特殊的元件，如二极管、晶体管和集成电路等。二极管是一种具有单向导电性的元件，可以实现电流的整流功能。晶体管是一种可以控制电流流动的元件，可以实现放大、开关和振荡等功能。集成电路是将多个电子元件集成在一起的微型电路芯片，具有高度集成、小尺寸和低功耗等特点。

总之，电路原理是电子学的基础，了解电流、电压、电阻、功率以及电路的基本元件等概念对于理解和设计电子电路非常重要。通过掌握电路原理，我们可以更好地理解电子设备的工作原理，为电子工程和电子产品的设计提供基础和指导。

合集下载

电路原理知识总结

电路原理知识总结

编辑版word 电路原理总结

第一章 基本元件和定律

1.电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。

电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。

2． 功率平衡

一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3． 全电路欧姆定律：U=E-RI

4． 负载大小的意义：

电路的电流越大，负载越大。

电路的电阻越大，负载越小。

5． 电路的断路与短路

电路的断路处：I＝0，U≠0

电路的短路处：U＝0，I≠0

二． 基尔霍夫定律

1． 几个概念：

支路：是电路的一个分支。

结点：三条（或三条以上）支路的联接点称为结点。

回路：由支路构成的闭合路径称为回路。

网孔：电路中无其他支路穿过的回路称为网孔。

2． 基尔霍夫电流定律：

（1） 定义：任一时刻，流入一个结点的电流的代数和为零。

或者说：流入的电流等于流出的电流。

（2） 表达式：i进总和=0

或： i进=i出

（3） 可以推广到一个闭合面。

3． 基尔霍夫电压定律

（1） 定义：经过任何一个闭合的路径，电压的升等于电压的降。

或者说：在一个闭合的回路中，电压的代数和为零。

或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。 （2） 表达式：1

或： 2

或： 3

（3） 基尔霍夫电压定律可以推广到一个非闭合回路

三． 电位的概念

（1） 定义：某点的电位等于该点到电路参考点的电压。

（2） 规定参考点的电位为零。称为接地。

（3） 电压用符号U表示,电位用符号V表示

（4） 两点间的电压等于两点的电位的差 。

（5） 注意电源的简化画法。

四． 理想电压源与理想电流源

1． 理想电压源

（1） 不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。理想电压源的输出功率可达无穷大。

电路原理知识总结 2

电路原理知识总结 2

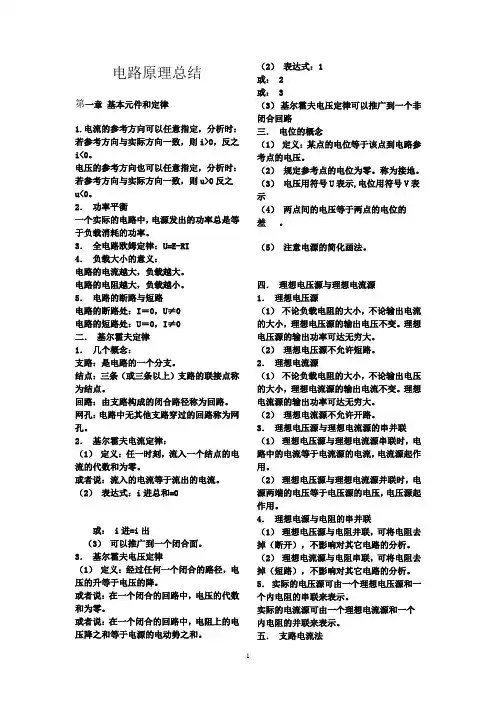

1 电路原理总结

第一章 基本元件和定律

1.电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。

电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。

2． 功率平衡

一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3． 全电路欧姆定律：U=E-RI

4． 负载大小的意义：

电路的电流越大，负载越大。

电路的电阻越大，负载越小。

5． 电路的断路与短路

电路的断路处：I＝0，U≠0

电路的短路处：U＝0，I≠0

二． 基尔霍夫定律

1． 几个概念：

支路：是电路的一个分支。

结点：三条（或三条以上）支路的联接点称为结点。

回路：由支路构成的闭合路径称为回路。

网孔：电路中无其他支路穿过的回路称为网孔。

2． 基尔霍夫电流定律：

（1） 定义：任一时刻，流入一个结点的电流的代数和为零。

或者说：流入的电流等于流出的电流。

（2） 表达式：i进总和=0

或： i进=i出

（3） 可以推广到一个闭合面。

3． 基尔霍夫电压定律

（1） 定义：经过任何一个闭合的路径，电压的升等于电压的降。

或者说：在一个闭合的回路中，电压的代数和为零。

或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。 （2） 表达式：1

或： 2

或： 3

（3） 基尔霍夫电压定律可以推广到一个非闭合回路

三． 电位的概念

（1） 定义：某点的电位等于该点到电路参考点的电压。

（2） 规定参考点的电位为零。称为接地。

（3） 电压用符号U表示,电位用符号V表示

（4） 两点间的电压等于两点的电位的差 。

（5） 注意电源的简化画法。

四． 理想电压源与理想电流源

1． 理想电压源

（1） 不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。理想电压源的输出功率可达无穷大。

（2） 理想电压源不允许短路。

知识讲解电解的原理基础

知识讲解电解的原理基础

精心整理

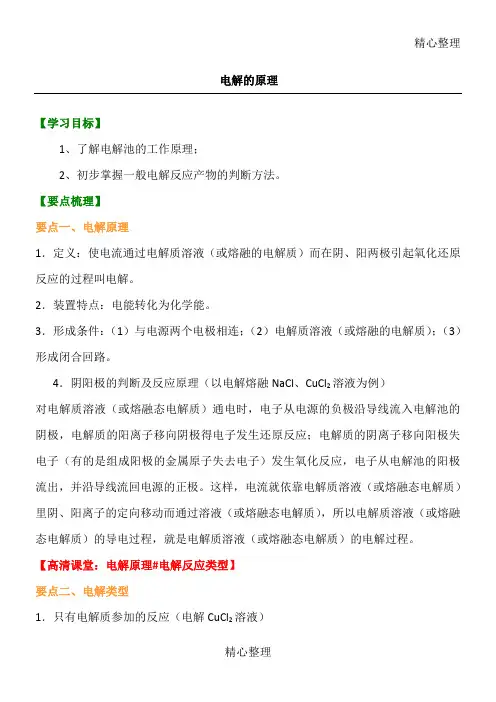

精心整理 电解的原理

【学习目标】

1、了解电解池的工作原理；

2、初步掌握一般电解反应产物的判断方法。

【要点梳理】

要点一、电解原理

1．定义：使电流通过电解质溶液（或熔融的电解质）而在阴、阳两极引起氧化还原反应的过程叫电解。

2．装置特点：电能转化为化学能。

3．形成条件：（1）与电源两个电极相连；（2）电解质溶液（或熔融的电解质）；（3）形成闭合回路。

4．阴阳极的判断及反应原理（以电解熔融NaCl、CuCl2溶液为例）

对电解质溶液（或熔融态电解质）通电时，电子从电源的负极沿导线流入电解池的阴极，电解质的阳离子移向阴极得电子发生还原反应；电解质的阴离子移向阳极失电子（有的是组成阳极的金属原子失去电子）发生氧化反应，电子从电解池的阳极流出，并沿导线流回电源的正极。这样，电流就依靠电解质溶液（或熔融态电解质）里阴、阳离子的定向移动而通过溶液（或熔融态电解质），所以电解质溶液（或熔融态电解质）的导电过程，就是电解质溶液（或熔融态电解质）的电解过程。

【高清课堂：电解原理#电解反应类型】

要点二、电解类型

1．只有电解质参加的反应（电解CuCl2溶液） 精心整理

精心整理 阳极：2Cl－－2e－＝Cl2↑（氧化反应）阴极：Cu2++2e－＝Cu（还原反应）

总反应：CuCl2 电解

Cu+Cl2↑

2．只有水参加的反应（电解稀硫酸）

阳极：4OH--4e－=2H2O+O2阴极：2H++2e－=H2

总反应：2H2O 电解

2H2+O2

3．水和电解质均参加的反应（电解饱和食盐水）

阳极：2Cl--2e－=Cl2阴极：2H++2e－=H2

总反应：2NaCl+2H2O 电解

H2+Cl2+2NaOH

4．电极参加的反应

阳极反应：Cu-2e－=Cu2+阴极反应：2H+-2e－=H2

总反应：Cu+2H+ 电解

Cu2++H2

要点三、电解时电极反应式的书写

电路原理讲解2

电路原理讲解2

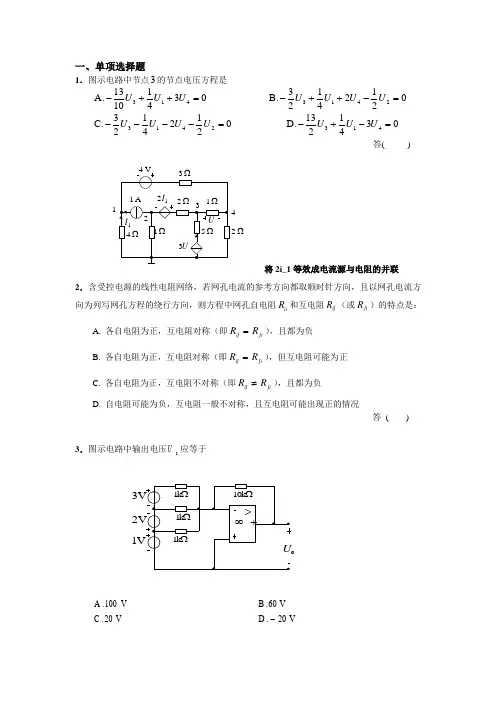

一、单项选择题

1．图示电路中节点3的节点电压方程是

03411013.A413UUU 02124123.B2413UUUU

02124123.C2413UUUU 0341213.D413UUU

答(

)

11I4A1121253V412IU3U234 将2i_1等效成电流源与电阻的并联

2．含受控电源的线性电阻网络，若网孔电流的参考方向都取顺时针方向，且以网孔电流方向为列写网孔方程的绕行方向，则方程中网孔自电阻Rii和互电阻Rij（或Rji）的特点是：

A. 各自电阻为正，互电阻对称（即RRijji），且都为负

B. 各自电阻为正，互电阻对称（即RRijji），但互电阻可能为正

C. 各自电阻为正，互电阻不对称（即RRijji），且都为负

D. 自电阻可能为负，互电阻一般不对称，且互电阻可能出现正的情况

答 ( )

3．图示电路中输出电压oU应等于

oUV3V2V11k1k1k10k

V20.CV100.A V20.DV60.B 答( D )

二、填空题

1．电路如图所示, 电压分别为UAD_______V, UCD________V, UAC_______V。

ABCD3A3212A1A

2．图示电路的节点方程应为____________________、___________________。

abR4R1R3R2R5ISUS

3．电路如图所示，在选节点①为参考节点后，只需列出一个节点电压方程就可求解电压U41，这个方程是______________________, 其解答为________________V。
