通信原理抽样定理
通信原理抽样定理是一项重要的通信技术原则，它是指对于一个连续时间信号进行抽样时，必须按照一定的规则进行抽样，才能够准确地还原出原始信号的信息。本文将对通信原理抽样定理进行详细的解释。
一、连续信号与离散信号
在通信系统中，信号通常被分为连续信号和离散信号两种类型。连续信号是指在时间上呈连续变化的信号，例如声音信号、视频信号等。而离散信号则是指信号经过采样后，在时间上呈现出间断的特点，例如数字音频、数字图像等。
二、抽样定理的原理
通信原理抽样定理是基于傅里叶变换的原理得出来的。傅里叶变换是将时域信号转化为频域信号的一项数学技术。在信号的频域表示中，信号的频率为离散的，而抽样定理是建立在这个基础上的。
在进行信号采样时，必须按照一定的规则进行采样，这样才能够准确地还原出原始信号。通常采用的规则是在一段时间内等间隔地进行采样，所采集的数据称为采样数据。一个连续信号在被采样时，若满足采样频率大于两倍的信号最高频率，则可以通过采样信号得到原始信号的全部信息。这就是通信原理抽样定理的核心原理。 三、抽样频率
通信原理抽样定理中，抽样频率的选择对于信号的还原具有重要的影响。一般来说，抽样频率越高，得到的离散信号就越接近原始连续信号，还原的信息也就越准确。但是，过高的抽样频率会导致信号处理所需的计算量增加和数据存储量增大，同时也会增加系统成本。
抽样频率的选择既要考虑信号本身的特点，还要考虑计算量和存储量等实际因素。在各种应用中，针对不同类型的信号和系统要求，通常计算出最优的抽样频率。
四、抽样信号的重构
在实际应用中，原始连续信号往往是由离散信号采样得到的。还原连续信号则需要通过离散信号进行重构。重构方法有多种，其中常用的是插值法。插值法是一种基于已知点的数值计算方法，用于估算未知点坐标的数值。
在进行插值重构时，需要确定合适的插值函数和插值点。插值函数通常选用多项式函数，并尽可能将插值点均匀、密集地分布在原信号的采样区间内。在重构过程中，插值函数可以通过计算插值点的线性组合实现。
实验一 抽样定理实验
一、实验目的
1、了解抽样定理在通信系统中的重要性
2、掌握自然抽样及平顶抽样的实现方法
3、理解低通采样定理的原理
4、理解实际的抽样系统
5、理解低通滤波器的幅频特性对抽样信号恢复的影响
6、理解低通滤波器的相频特性对抽样信号恢复的影响
7、理解平顶抽样产生孔径失真的原理
8、理解带通采样定理的原理
二、实验内容
1、验证低通采样定理原理
2、验证低通滤波器幅频特性对抽样信号恢复的影响
3、验证低通滤波器相频特性对抽样信号恢复的影响
4、验证带通抽样定理原理
5、验证孔径失真的原理 三、实验原理
抽样定理原理：一个频带限制在（0，Hf）内的时间连续信号()mt，如果以T≤Hf21秒的间隔对它进行等间隔抽样，则()mt将被所得到的抽样值完全确定。（具体可参考《信号与系统》）
我们这样开展抽样定理实验：信号源产生的被抽样信号和抽样脉冲经抽样/保持电路输出抽样信号，抽样信号经过滤波器之后恢复出被抽样信号。抽样定理实验的原理框图如下：
抽样/保持被抽样信号抽样脉冲低通滤波器抽样恢复信号
图1抽样定理实验原理框图
抽样/保持被抽样信号抽样脉冲低通滤波器抽样恢复信号低通滤波器
图2实际抽样系统
为了让学生能全面观察并理解抽样定理的实质，我们应该对被抽样信号进行精心的安排和考虑。在传统的抽样定理的实验中，我们用正弦波来作为被抽样信号是有局限性的，特别是相频特性对抽样信号恢复的影响的实验现象不能很好的展现出来，因此，这种方案放弃了。
另一种方案是采用较复杂的信号，但这种信号不便于观察，如错误!未找到引用源。所示：
被抽样信号 抽样恢复后的信号
图3复杂信号抽样恢复前后对比
你能分辨错误!未找到引用源。中抽样恢复后信号的失真吗
因此，我们选择了一种不是很复杂，但又包含多种频谱分量的信号：“3KHz正弦波”+“1KHz正弦波”，波形及频谱如所示：
通信原理实验任务书
1 电子与信息工程系《通信原理实验》任务及报告书
实验名称 抽样定理实验
指导教师
班级 姓名 学号 总成绩
一、 实验目的
1. 掌握抽样定理的概念；
2. 掌握模拟信号抽样与还原的原理与实现方法；
3. 了解模拟信号抽样过程的频谱。
二、 实验内容
1. 采用不同频率的方波对同一模拟信号抽样并还原，观测并比较抽样信号与还原信号的波形和频谱；
2. 采用同一频率但不同占空比的方波对同一模拟信号抽样并还原，观测并比较抽样信号与还原信号的波形和频谱。
三、 所需设备
1. 信号源模块；
2. 模拟信号数字化模块；
3. 20MHz双踪示波器；
4. 频谱分析仪（可用数字存储示波器代替）。
四、 实验原理
1. 简述抽样定理的概念及实现方法
……
2. 抽样信号的还原
……
五、 实验步骤
1. 将所用模块固定在机箱中，确保电源接触良好；
2. 连线：
信号源模块 模拟信号数字化模块
2K正弦基波 ————————————— 抽样信号
DDS-OUT ————————————— 抽样脉冲
模拟信号数字化模块 模拟信号数字化模块
PAM输出 ————————————— 解调输入
3. 接通电源（220V AC输入开关、模块电源开关要全部打开）；
4. 调节信号源模块“2K调幅”旋钮，使“2K正弦基波”输出3V左右；
5. 不同频率方波抽样：
a.信号源模块“DDS-OUT”测试点输出选择“方波A”，调节“DDS调幅”旋钮，使其峰峰值为3V左右；
b.示波器双踪观测“抽样信号”与“PAM输出”测试点波形，对比方波A的频率为4KHz、8KHz、通信原理实验任务书
2 16KHz、32KHz等典型频率值时“PAM输出”测试点的波形和频谱；
c.示波器双踪观测“抽样信号”与“解调输出”测试点波形，对比各典型频率值时抽样信号还原的效果。

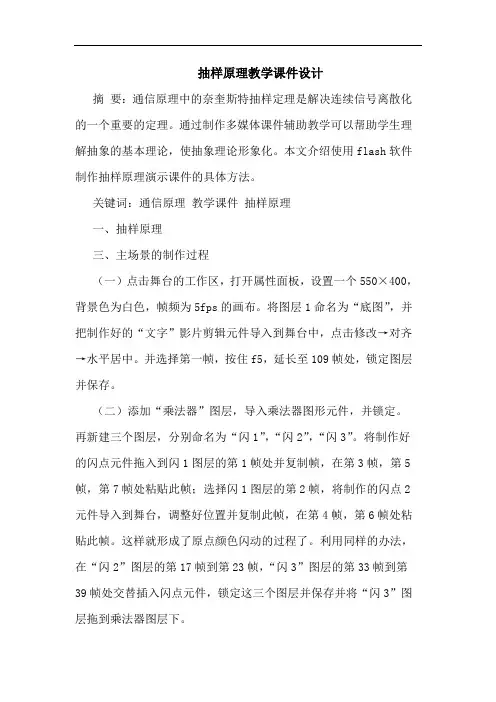

抽样原理教学课件设计
摘 要：通信原理中的奈奎斯特抽样定理是解决连续信号离散化的一个重要的定理。通过制作多媒体课件辅助教学可以帮助学生理解抽象的基本理论，使抽象理论形象化。本文介绍使用flash软件制作抽样原理演示课件的具体方法。
关键词：通信原理 教学课件 抽样原理
一、抽样原理
三、主场景的制作过程
（一）点击舞台的工作区，打开属性面板，设置一个550×400，背景色为白色，帧频为5fps的画布。将图层1命名为“底图”，并把制作好的“文字”影片剪辑元件导入到舞台中，点击修改→对齐→水平居中。并选择第一帧，按住f5，延长至109帧处，锁定图层并保存。
（二）添加“乘法器”图层，导入乘法器图形元件，并锁定。再新建三个图层，分别命名为“闪1”，“闪2”，“闪3”。将制作好的闪点元件拖入到闪1图层的第1帧处并复制帧，在第3帧，第5帧，第7帧处粘贴此帧；选择闪1图层的第2帧，将制作的闪点2元件导入到舞台，调整好位置并复制此帧，在第4帧，第6帧处粘贴此帧。这样就形成了原点颜色闪动的过程了。利用同样的办法，在“闪2”图层的第17帧到第23帧，“闪3”图层的第33帧到第39帧处交替插入闪点元件，锁定这三个图层并保存并将“闪3”图层拖到乘法器图层下。
（三）继续添加三个图层，并分别命名为“点1”，“点2”，“点3”。在“点1”图层的第8帧处导入库中的蓝点元件，覆盖至闪点1的位置，并将时间轴延长至109帧处。同理，在“点2”图层的第24帧，“点3”图层的第47帧处导入元件，并覆盖相应的闪点位置，延长时间轴至109帧处，锁定图层并保存。
（四）新建一个图层并命名为“箭头1”，在第8帧处插入帧，并将制作好的箭头元件导入到舞台，利用任意变形工具调整其大小与方向。在第15帧处插入关键帧并创建补间动画。创建一个名为“遮罩”的图层，在此图层上利用矩形工具将所要显示的部分遮住，并在此图层处单击右键选择遮罩层。利用同样的方法，继续创建“箭头2”“箭头3”图层，并加入相应的遮罩效果。
