OrCAD Capture CIS

原理图设计教程

第1章概述 .............................................................................................................. 4

1.1 原理图设计基本过程 .................................................................................. 4

1.2 原理图编辑窗口 .......................................................................................... 6

1.2.1 主命令菜单........................................................................................ 6

1.2.2 工具栏.............................................................................................. 11

1.3 本章小结 .................................................................................................... 13

第2章原理图绘制 ................................................................................................ 14

2.1 添加元件库及放置元件 ............................................................................ 14

2.1.1 添加元件库...................................................................................... 14

2.1.2 放置普通元器件.............................................................................. 16

2.1.3 放置电源和地.................................................................................. 17

2.1.4 元件的基本操作.............................................................................. 17

2.2 创建电气连接 ............................................................................................ 18

2.2.1 在同一个页面创建电气互联.......................................................... 18

2.2.2 在不同页面之间创建电气互联...................................................... 19

2.2.3 使用总线创建连接.......................................................................... 20

2.3 原理图绘制的其它操作 ............................................................................ 21

2.3.1 放置文本.......................................................................................... 21

2.3.2 放置图形.......................................................................................... 22

2.4 打印原理图 ................................................................................................ 22

2.4.1 原理图页的相关操作...................................................................... 22

2.4.2 原理图设置及打印.......................................................................... 22

2.5 本章小结 .................................................................................................... 24

第3章原理图的后处理 ........................................................................................ 25

3.1 检验原理图 ................................................................................................ 25

3.1.1 原理图初步检查.............................................................................. 25

3.1.2 设计规则检查.................................................................................. 26

3.2 原理图的添加修改 .................................................................................... 27

3.2.1 批量替换.......................................................................................... 28

3.2.2 批量更新.......................................................................................... 28

3.2.3 元器件编号...................................................................................... 28

3.3 添加封装属性 ............................................................................................ 32

3.3.1 单个添加.......................................................................................... 32

3.3.2 批量添加.......................................................................................... 33

3.4 生成网表与元件清单 ................................................................................ 34

3.4.1 生成网表.......................................................................................... 34

3.4.2 生成元件清单.................................................................................. 36

3.5 单元小结 .................................................................................................... 38

第4章层电路设计 ................................................................................................ 39

4.1 拼接式电路 ................................................................................................ 39

4.2 分层式电路结构 ........................................................................................ 39

4.3 简单分层式电路图的绘制 ........................................................................ 39

4.4 复合分层式电路图的绘制 ........................................................................ 44

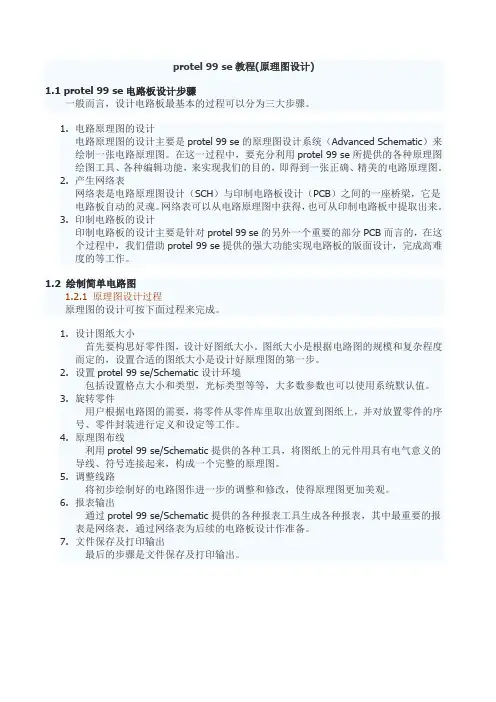

protel 99 se教程(原理图设计)

1.1 protel 99 se电路板设计步骤

一般而言，设计电路板最基本的过程可以分为三大步骤。

1. 电路原理图的设计

电路原理图的设计主要是protel 99 se的原理图设计系统（Advanced Schematic）来绘制一张电路原理图。在这一过程中，要充分利用protel 99 se所提供的各种原理图绘图工具、各种编辑功能，来实现我们的目的，即得到一张正确、精美的电路原理图。

2. 产生网络表

网络表是电路原理图设计（SCH）与印制电路板设计（PCB）之间的一座桥梁，它是电路板自动的灵魂。网络表可以从电路原理图中获得，也可从印制电路板中提取出来。

3. 印制电路板的设计

印制电路板的设计主要是针对protel 99 se的另外一个重要的部分PCB而言的，在这个过程中，我们借助protel 99 se提供的强大功能实现电路板的版面设计，完成高难度的等工作。

1.2 绘制简单电路图

1.2.1 原理图设计过程

原理图的设计可按下面过程来完成。

1. 设计图纸大小

首先要构思好零件图，设计好图纸大小。图纸大小是根据电路图的规模和复杂程度而定的，设置合适的图纸大小是设计好原理图的第一步。

2. 设置protel 99 se/Schematic设计环境

包括设置格点大小和类型，光标类型等等，大多数参数也可以使用系统默认值。

3. 旋转零件

用户根据电路图的需要，将零件从零件库里取出放置到图纸上，并对放置零件的序号、零件封装进行定义和设定等工作。

4. 原理图布线

利用protel 99 se/Schematic提供的各种工具，将图纸上的元件用具有电气意义的导线、符号连接起来，构成一个完整的原理图。

5. 调整线路

将初步绘制好的电路图作进一步的调整和修改，使得原理图更加美观。

6. 报表输出

通过protel 99 se/Schematic提供的各种报表工具生成各种报表，其中最重要的报表是网络表，通过网络表为后续的电路板设计作准备。

OrCADcaptureCIS

Capture作为行业标准的PCB原理图输入方式，是当今世界最流行的原理图输入工具之一CIS是capture基础上的一款元件库管理工具，它兼容几乎所有的主流数据库，可以和用户的管理系统结合，使得设计更加便捷。CadencePpiceA/DAA

PpiceA/D把行业领先的数模混合信号仿真技术相结合，为客户提供了一整套完整的电路仿真验证解决方案，PpiceAA高级模拟分析超越了电路的功能仿真，它融合了更多技术，用以改善设计性能，提高成本效益和可靠性。CadenceOrCADPCBDeigner

Capture的PCB设计工具基于规则约束驱动，保证了PCB设计的高效，准确，其强大的功能和设计操作的便捷。

CadenceFPGASytemplanner

CadenceOrCADFPGA系统设计平台提供了一套完整的，可扩展的FPGA-PCB协同式设计解决方案，用于板级FPGA设计，它能够自动对应交配置进行芯片规则算法的综合优化CadenceOrCADignalE某plorer

CadenceOrCAD信号探测器的信号探测，分析和验证功能可以帮助工程师在整个设计过程中从设计周期开始到布局布线处理信号完整性问题。CadenceActivePartportal

CadenceActivepartportal是一个原件自动调用进行，扩展了CaputureCIS的原件信息管理功能。借助Activepart原件搜索简单易行，仅需点击数据表单即可，通过拖拉操作即可将得到的部件置于电路原理图中。电路图到产生网表输出

新建工程打开OrCADcaptureCIS组件进入界面File→Newproject输入创建工程名字Name选择原理图选项Schematic→原则工程存放路径location，确认OK进入工作区开始画电路图。原件添加元件库part，常用原件dicrete分立常用原件。

原件快捷添加件P旋转方向快捷键R左右对称镜像旋转快捷键H上下镜像快捷键V原理图绘图区放大Zoomin快捷键I缩小Zoomout快捷键O删除原件快捷键Det

(整理)AltiumDesignerWinter09原理图及PCB设计简明教程.

精品文档

精品文档 DXP原理图及PCB设计简明教程

一、创建工程

1.1 打开软件DXP软件。

选择File->New->Project->PCB Project，点击右键确定创建新工程。

工程建立后。

精品文档

精品文档 1.2 保存工程

将鼠标移至左边竖窗口，PCB_Project1.PrjPCB字样上，点击鼠标右键。在弹出菜单中选择Save Project。

选择保存路径，例如桌面->LED闪烁灯（新建文件夹）。

按照实际工程修改工程名，即文件名，例如LED闪烁灯。点击保存。

保存完后，如下图，工程名变为“LED闪烁灯.PrjPCB”。

精品文档

精品文档二、添加原理图及PCB文件

2.1 添加原理图文件

将鼠标移至左边竖窗口，LED闪烁灯.PrjPCB字样上。右击打开菜单，选择Add New

to project->Schematic，点击后添加原理图文件。

原理图添加完成后。

精品文档

精品文档 2.2 添加PCB文件

重复上述步骤，将鼠标移至左边竖窗口，LED闪烁灯.PrjPCB字样上。右击打开菜单，选择Add New to project->PCB，点击后添加PCB文件。

PCB文件添加后。

精品文档

精品文档 2.3 保存两个文件

将鼠标移至Sheet1.SchDoc字样上，点击鼠标右键，在菜单中选择Save。

若工程已经保存在文件夹LED闪烁灯中，该保存路径会默认选择文件夹LED闪烁灯中。然后修改文件名为“LED闪烁灯”，点击保存。

精品文档

精品文档重复上述操作，将鼠标移至PCB1.PcbDoc字样上，点击鼠标右键，在菜单中选择Save。

与保存原理图文件一样，若工程已经保存在文件夹LED闪烁灯中，该保存路径会默认选择文件夹LED闪烁灯中。然后修改文件名为“LED闪烁灯”，点击保存。

精品文档

精品文档此时，文件创建及保存结束。

(完整版)OrCADCaptureCIS(Cadence原理图绘制)

OrCAD Capture CIS(Cadence原理图绘制)

1.新建原理图.................................................................................................................................... 2

1,打开软件 ................................................................................................................................ 2

2，设置标题栏 ......................................................................................................................... 2

3，创建工程文件 ..................................................................................................................... 4

4,设置颜色 ................................................................................................................................ 4

2.制作原理库.................................................................................................................................... 6
