GSM初始化

MG323 GSM/GPRS M2M 应用手册V1.0

- 1 -

MG323 GSM/GPRS M2M

应用手册V1.0 MG323 GSM/GPRS M2M 应用手册V1.0

- 2 -

目 录

一、推荐模块初始化流程：..........................................................3 二、推荐短信流程：......................................................................4 三、推荐语音通话的流程：..........................................................6 四、数据收发模块：......................................................................7 MG323 GSM/GPRS M2M 应用手册V1.0

- 3 - 一、推荐模块初始化流程：

AT //确认串口正常，模块出厂默认波特率=9600。如果需要更 //改波特率的话就执行AT+IPR=？。比如波特率改成11520 //就是AT+IPR=11520就可以实现波特率的转换了。 OK //串口可以使用三线制，RTS,DTR建议接4.7K电阻下拉。 ATE0 //关闭回显 如果ATE后面是1时，就为打开回显 OK AT+CSQ //检查当地的网络信号强度，31最大，0最小。99的 //时候为未知或不可测。 +CSQ：20,99 OK AT+CREG=1 //启用网络注册请求结果码 OK AT+COPS? //网络运营商注册查询 +COPS:0,0“CHINA MOBILE” //已注册上中国移动 OK AT+CGATT=1 //启用GPRS网络注册非请求结果码 OK +CGREG:1 //收到GPRS网络注册信息=1已注册，本网 // =5已注册，漫游. AT+CGMI //查询厂商信息 HUAWEI OK AT+CGMM //查询产品型号 MG323 //型号为MG323 OK AT+GSN //插放SIM卡和不插SIM卡查到的号码是不同的 XXXXXX OK AT+CGMR //查询软件版本号命令 11.210.08.02.00 OK AT+CIMI 460028185528520 //用于查询模块当前的IMSI号 OK MG323 GSM/GPRS M2M 应用手册V1.0

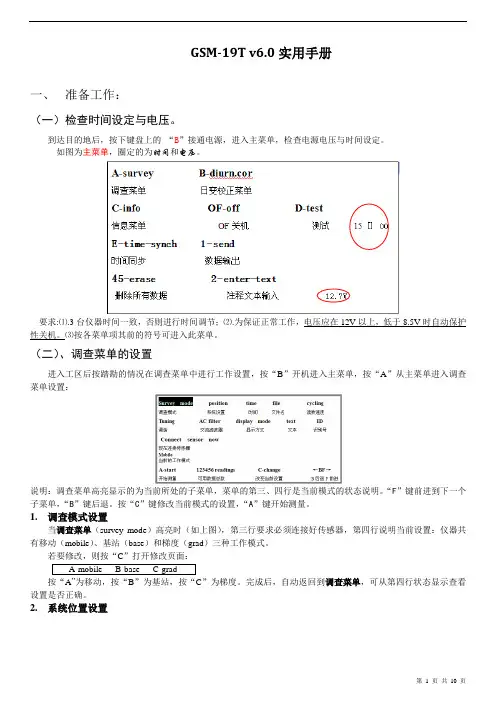

第 1 页 共 10 页 GSM-19T v6.0实用手册

一、 准备工作：

（一）检查时间设定与电压。

到达目的地后，按下键盘上的 “B”接通电源，进入主菜单，检查电源电压与时间设定。

如图为主菜单，圈定的为时间和电压。

要求:⑴.3台仪器时间一致，否则进行时间调节；⑵.为保证正常工作，电压应在12V以上，低于8.5V时自动保护性关机。⑶按各菜单项其前的符号可进入此菜单。

（二）、调查菜单的设置

进入工区后按踏勘的情况在调查菜单中进行工作设置，按“B”开机进入主菜单，按“A”从主菜单进入调查菜单设置：

说明：调查菜单高亮显示的为当前所处的子菜单，菜单的第三、四行是当前模式的状态说明。“F”键前进到下一个子菜单，“B”键后退。按“C”键修改当前模式的设置，“A”键开始测量。

1. 调查模式设置

当调查菜单（survey mode）高亮时（如上图），第三行要求必须连接好传感器，第四行说明当前设置：仪器共有移动（mobile）、基站（base）和梯度（grad）三种工作模式。

若要修改，则按“C”打开修改页面：

A-mobile B-base C-grad

按“A”为移动，按“B”为基站，按“C”为梯度。完成后，自动返回到调查菜单，可从第四行状态显示查看设置是否正确。

2. 系统位置设置 第 2 页 共 10 页

当位置子菜单（position）高亮时，显示当前位置设置，要改变系统位置的坐标，按“C”键，显示的是上次最后一个文件的位置或缺省的位置。系统位置有两种：X/Y定位与线/站定位系统，界面分别如下：

若出现上图界面，请按“C”转到下图界面设置线点号：

若在此画面中按下“C”则又会跳回到前面的X/Y设置界面，再按“C”可重新返回。

按下“F”确定选中此线点方式，进入到线号与线增量设置界面，界面如下：

在当前界面下按下修改后面的六项对应的操作键进行线号与线增量设置：

A- number 按下“A”键进入线号数设置界面

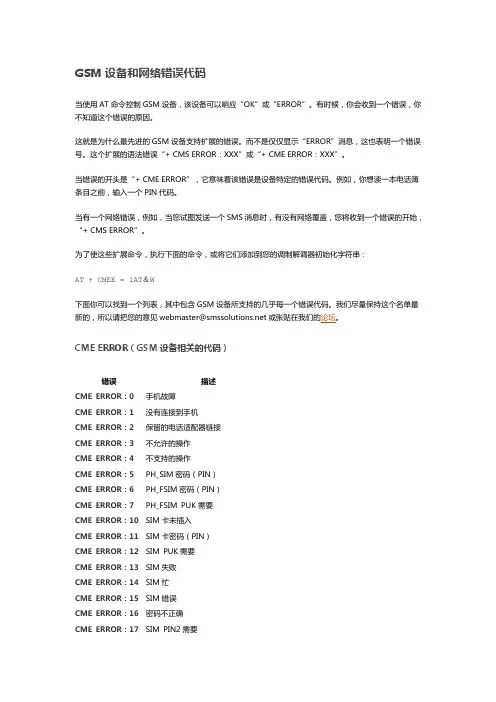

GSM设备和网络错误代码

当使用AT命令控制GSM设备，该设备可以响应“OK”或“ERROR”。有时候，你会收到一个错误，你不知道这个错误的原因。

这就是为什么最先进的GSM设备支持扩展的错误。而不是仅仅显示“ERROR”消息，这也表明一个错误号。这个扩展的语法错误“+ CMS ERROR：XXX”或“+ CME ERROR：XXX”。

当错误的开头是“+ CME ERROR”，它意味着该错误是设备特定的错误代码。例如，你想读一本电话簿条目之前，输入一个PIN代码。

当有一个网络错误，例如，当您试图发送一个SMS消息时，有没有网络覆盖，您将收到一个错误的开始，“+ CMS ERROR”。

为了使这些扩展命令，执行下面的命令，或将它们添加到您的调制解调器初始化字符串：

AT + CMEE = 1AT＆W

下面你可以找到一个列表，其中包含GSM设备所支持的几乎每一个错误代码。我们尽量保持这个名单最新的，所以请把您的意见webmaster@或张贴在我们的论坛。

CME ERROR（GSM设备相关的代码）

错误 描述

CME ERROR：0 手机故障

CME ERROR：1 没有连接到手机

CME ERROR：2 保留的电话适配器链接

CME ERROR：3 不允许的操作

CME ERROR：4 不支持的操作

CME ERROR：5 PH_SIM密码（PIN）

CME ERROR：6 PH_FSIM密码（PIN）

CME ERROR：7 PH_FSIM PUK需要

CME ERROR：10 SIM卡未插入

CME ERROR：11 SIM卡密码（PIN）

CME ERROR：12 SIM PUK需要

CME ERROR：13 SIM失败

CME ERROR：14 SIM忙

CME ERROR：15 SIM错误

CME ERROR：16 密码不正确

CME ERROR：17 SIM PIN2需要 错误 描述

Android GSM驱动模块（rild）详细分析（全）

熊猫哥哥 发表于IT168和Opendroid 转载请注明 corpio整理

1 基本架构及初始化

Android 的RIL驱动模块，在hardware/ril目录下，一共分rild，libril.so以及li

brefrence_ril.so三个部分，另有一 radiooptions可供自动或手动调试使用。都依赖于i

nclude目录中ril.h头文件。目前cupcake分支上带的是gsm的支持，另有一 cdma分支，

这里分析的是gsm驱动。

GSM模块，由于Modem的历史原因，AP一直是通过基于串口的AT命令与BB交互。包括

到了目前的一些edge或3g模块，或像omap这类ap，bp集成的芯片，已经使用了USB或其

他等高速总线通信，但大多仍然使用模拟串口机制来使用AT命令。这里的RIL(Radio Inte

rface Layer)层，主要也就是基于AT命令的操作，如发命令，response解析等。（gprs

等传输会用到的MUX协议等在这里并没有包含，也暂不作介绍。）

以下是详细分析，因为篇幅原因，会以连载形式发布出来(大概3篇)，本文主要涉及基

本架构和初始化的内容：

1.1 rild与libril.so以及librefrence_ril.so的关系

1. rild：

仅实现一main函数作为整个ril层的入口点，负责完成初始化。

2. libril.so：

与 rild结合相当紧密，是其共享库，编译时就已经建立了这一关系。组成部分为ril.

cpp，ril_event.cpp。libril.so驻留在 rild这一守护进程中，主要完成同上层通信的工

作，接受ril请求并传递给librefrence_ril.so，同时把来自librefrence_ril.so的反馈

回传给调用进程。

3. librefrence_ril.so：

rild通过手动的dlopen方式加载，结合稍微松散，这也是因为librefrence.so主要
